SAN 在处理重要工作负载方面发挥着至关重要的作用，但其复杂性可能会导致严重的中断和客户中断。借助 DII 的 SAN Analyzer，管理 SAN 变得更简单、更高效。这个强大的工具提供了端到端的可视性，将依赖关系从 VM/主机映射到网络、LUN 和存储。通过提供交互式拓扑图，SAN Analyzer 使您能够查明问题、了解变化并增强对数据流的理解。使用 SAN Analyzer 简化复杂 IT 环境中的 SAN 管理并提高对块工作负载的可见性。
探索资产之间的联系
选择 Observability > Analyze > SAN Analyzer 来查看 SAN Analyzer。为应用程序、主机、结构和/或存储设置过滤器。显示对象的地图，其中显示了连接的对象。将鼠标悬停在某个对象上即可查看该连接的流量指标。
|
大多数 SAN Analyzer 过滤器（包括您可能添加的过滤器）都是上下文相关的；当您在其中一个过滤器中选择一个对象时，其他过滤器下拉菜单中显示的选项将根据所选对象的上下文进行刷新。唯一的例外是应用程序、端口和交换机；这些过滤器不是上下文的。 |
单击某个对象或组将打开一个滑出面板，提供有关该对象及其连接的更多详细信息。滑出面板显示摘要，其中提供有关所选对象的详细信息（例如，IP、虚拟机管理程序、连接结构等，具体取决于对象的类型），以及显示对象指标（例如延迟或 IOPS）以及相关更改和警报的图表。如果需要，您还可以选择在图表上显示“最相关”对象的指标。
除了“摘要”选项卡之外，滑出面板还显示适用于所选对象的端口详细信息或区域信息等选项卡。
如果您的环境有不同的协议，您可以按 iSCSI 或 FC 进行过滤：

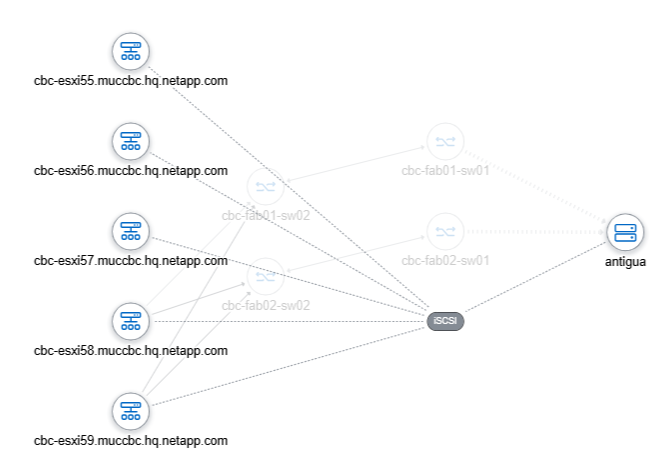

如果您的环境包含 iSCSI 设备，将鼠标悬停在 iSCSI 对象上会突出显示与这些相关 iSCSI 设备相关的连接。
故障排除技巧
如果遇到问题，请尝试以下方法：
| 问题： | 试试这个： |
|---|---|
我在图例中看到诸如_trafficUtilization_或_trafficRate_等指标的<0、=0或>0。 |
这种情况可能在极少数情况下发生，即度量值低于小数点后两位，例如 0.000123。扩大时间窗口可能有助于更有效地分析指标。 |
