了解E系列硬件

贡献者 netapp-driley netapp-jolieg netapp-ivanad netapp-lisa
PDF

E 系列存储阵列提供多种配置和型号。

存储阵列包括磁盘架，控制器，驱动器，软件和固件。该阵列可以安装在机架或机柜中，并可为一个或两个控制器提供可自定义的硬件，这些硬件位于 12 ， 24 或 60 个驱动器的磁盘架中。您可以将存储阵列从多种接口类型连接到 SAN 以及各种主机操作系统。

一些可用的 E 系列阵列型号如下所示。有关 E 系列阵列型号及其硬件规格的完整列表，请参见 NetApp Hardware Universe，网址为 "NetApp Hardware Universe"。

  • EF50 系列 — 入门级全闪存，全 NVMe

  • EF80 系列 — 中档全闪存，全 NVMe

  • E4000 系列—入门级混合

  • EF600 系列—中端全闪存，全 NVMe

  • EF300 系列—入门级全闪存，全 NVMe

  • EF300C 系列—入门级全闪存，全 NVMe

  • EF600C 系列—中端全闪存，全 NVMe

  • E2800 系列—入门级混合

  • EF280 系列—入门级全闪存

  • E5700 系列—中端混合

  • EF570 系列—中端全闪存

备注 对于 SANtricity 操作系统 11.80GA 或更高版本，在 SANtricity 操作系统运行时，所有 USB 端口都被禁用。
EF50 型号
机架尺寸

  • 2U24 （ 2 个机架单元； 24 个驱动器）

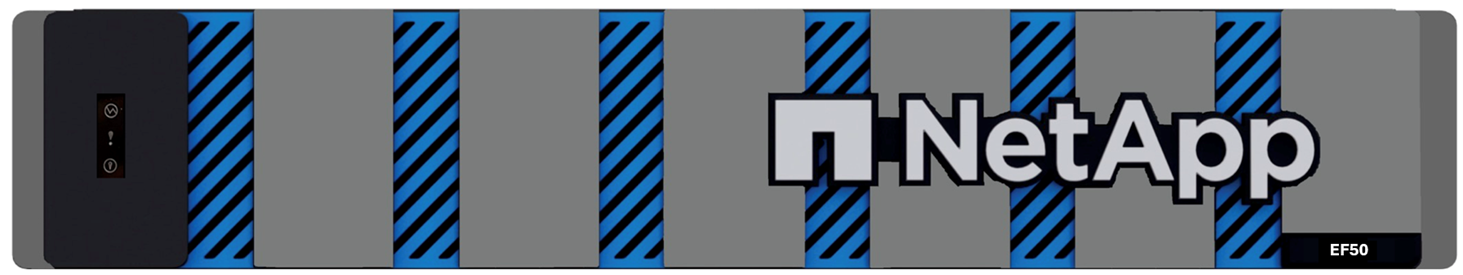

    EF50 2U
驱动器

  • 支持具有以下容量的 NVMe SSD 驱动器：

    • 3.8 TB

    • 7.6 TB

    • 15.3 TB

    • 30 TB

    • 60 TB

  • 控制器机架中最多支持 24 个 NVMe SSD 驱动器。

  • 每个控制器支持一个或两个主机接口卡。

  • 支持用于双控制器通信的控制器间卡和电缆。

    备注 配置 EF50 系统时，正确连接镜像电缆至关重要。有关详细信息，请参见 "用缆线连接控制器间镜像连接 - EF50 和 EF80"。
接口

可用于以下接口：

  • 64Gb NVMe / 光纤通道

  • 64Gb 光纤通道

EF80 型号
机架尺寸

  • 2U24 （ 2 个机架单元； 24 个驱动器）

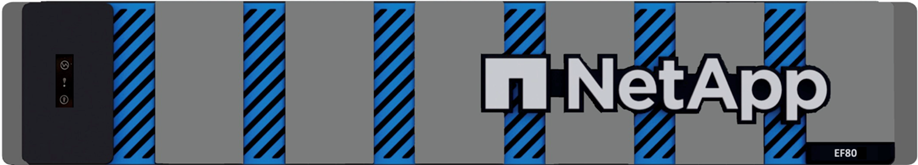

    EF80 2U
驱动器

  • 支持具有以下容量的 NVMe SSD 驱动器：

    • 3.8 TB

    • 7.6 TB

    • 15.3 TB

    • 30 TB

    • 60 TB

  • 控制器机架中最多支持 24 个 NVMe SSD 驱动器。

  • 每个控制器支持一个、两个或三个主机接口卡。

  • 支持用于双控制器通信的控制器间卡和电缆。

    备注 配置 EF80 系统时，正确连接镜像电缆至关重要。有关详细信息，请参见 "用缆线连接控制器间镜像连接 - EF50 和 EF80"。
接口

可用于以下接口：

  • 200 GB NVMe/RoCE

  • 64Gb NVMe / 光纤通道

  • 200 GB NVMe/IB

  • 64Gb 光纤通道

E4000 型号
机架尺寸

  • 2U12 （ 2 个机架单元； 12 个驱动器）

    E4000 2U.

  • 4U60 （ 4 个机架单元； 60 个驱动器）

    E4000 4U.
驱动器

支持以下驱动器类型：

  • 3.5 英寸 NL-SAS （最多 300 个）

  • 2.5 英寸 SAS SSD （最多 120 个）

接口

可用于以下接口：

  • 12 GB SAS

  • 1Gb 或 10Gb Base-T iSCSI

  • 1 Gb、10 Gb或25 Gb iSCSI

  • 8 GB、16 GB或32 GB FC

EF600 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF600 2U.

驱动器

  • NVMe SSD驱动器：控制器架中最多24个NVMe SSD驱动器。

  • 具有扩展架的NL-SAS驱动器：任何DE212C和DE460C磁盘架的混合物不得超过总共420个NL-SAS驱动器插槽和7个扩展架、除非仅使用DE212C磁盘架、否则允许使用8个DE212C磁盘架。例如、7个DE460C磁盘架、8个DE212C磁盘架、5个DE460C磁盘架加上2个DE212磁盘架。

  • 带有扩展架的SAS SSD驱动器：任何混合使用DE212C、DE224C和DE460C磁盘架的SAS SSD驱动器插槽和扩展架总数不得超过96个、除非仅使用DE212C磁盘架、否则允许使用8个DE212C磁盘架。例如、1个DE460C磁盘架加上1个DE224C磁盘架加上1个DE212C磁盘架、4个DE224C磁盘架或8个DE212C磁盘架。

  • 每个控制器支持两个主机接口卡。

    • 或者、支持每个控制器使用一个200 GB IB主机接口卡。

  • 支持可选的SAS扩展卡、允许SAS扩展架连接。

    • 只有每个控制器具有一个主机接口卡的配置才支持SAS扩展。

备注 对于SANtricity OS 11.80GA及更高版本、EF600支持基本托盘中不含驱动器的扩展架配置使用此配置时、请确保驱动器已填充到扩展架中、并正确连接到基座托盘、然后再打开系统电源。
接口

可用于以下接口：

  • 25 GB iSCSI

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/ 光纤通道

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • 200 GB iSER / IB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

EF600C 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF600 2U.

驱动器

  • 支持30 TB或60 TB容量的NVMe SSD驱动器。

    • 仅兼容动态磁盘池、不支持原有RAID。

  • NVMe SSD驱动器：控制器架中最多24个NVMe SSD驱动器。

  • 每个控制器支持两个主机接口卡。

    • 或者、支持每个控制器使用一个200 GB IB主机接口卡。

    • 不支持扩展架配置。

  • 如果在系统启动期间没有足够的未分配驱动器、则会自动创建一个磁盘池。

接口

可用于以下接口：

  • 25 GB iSCSI

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/ 光纤通道

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • 200 GB iSER / IB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

EF300 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF300 2U.

驱动器

  • NVMe SSD驱动器：控制器架中最多24个NVMe SSD驱动器。

  • 具有扩展架的NL-SAS驱动器：DE212C和DE460C磁盘架的任何混合物不得超过240个NL-SAS驱动器插槽和4个扩展架、除非仅使用DE212C磁盘架、否则允许使用8个DE212C磁盘架。例如、4个DE460C磁盘架、8个DE212C磁盘架、2个DE460C磁盘架加上2个DE212磁盘架。

  • 带有扩展架的SAS SSD驱动器：任何混合使用DE212C、DE224C和DE460C磁盘架的SAS SSD驱动器插槽总数不得超过96个、扩展架不得超过4个、除非仅使用DE212C磁盘架、否则允许使用8个DE212C磁盘架。例如、1个DE460C磁盘架加上1个DE224C磁盘架加上1个DE212C磁盘架、4个DE224C磁盘架或8个DE212C磁盘架。

  • 支持可选的SAS扩展卡、允许SAS扩展架连接。

  • 每个控制器支持一个主机接口卡。

备注 对于SANtricity OS 11.80GA及更高版本、EF300支持基本托盘中不含驱动器的扩展架配置使用此配置时、请确保驱动器已填充到扩展架中、并正确连接到基座托盘、然后再打开系统电源。
接口

可用于以下接口：

  • 25 GB iSCSI

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/ 光纤通道

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

EF300C 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF300 2U.

驱动器

  • 支持30 TB或60 TB容量的NVMe SSD驱动器。

    • 仅兼容动态磁盘池、不支持原有RAID。

  • NVMe SSD驱动器：控制器架中最多24个NVMe SSD驱动器。

    • 不支持扩展架配置。

  • 每个控制器支持一个主机接口卡。

  • 如果在系统启动期间没有足够的未分配驱动器、则会自动创建一个磁盘池。

接口

可用于以下接口：

  • 25 GB iSCSI

  • 32 Gb NVMe/Fibre Channel

  • 32 Gb SCSI/ 光纤通道

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

E2800 型号
机架尺寸

  • 2U12 （ 2 个机架单元； 12 个驱动器）

  • 2U24 （ 2 个机架单元； 24 个驱动器）

    E2800 2U.

  • 4U60 （ 4 个机架单元； 60 个驱动器）

    E2800 4U
驱动器

支持以下驱动器类型：

  • 3.5 英寸 NL-SAS （最多 180 个）

  • 2.5 英寸 SAS SSD （最多 120 个）

  • 2.5 英寸 SAS HDD （最多 180 个）

接口

可用于以下接口：

  • 12 GB SAS

  • 10 Gb 或 25 Gb iSCSI

  • 16 Gb 或 32 Gb 光纤通道

EF280 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF280 2U.

驱动器

最多支持 96 个 2.5 英寸 SSD 驱动器

接口

可用于以下接口：

  • 12 GB SAS

  • 10 Gb 或 25 Gb iSCSI

  • 16 Gb 或 32 Gb 光纤通道

E5700 型号
机架尺寸

  • 2U24 （ 2 个机架单元； 24 个驱动器）

    E5700 2U.

  • 4U60 （ 4 个机架单元； 60 个驱动器）

    E5700 4U.
驱动器

最多支持 480 种以下驱动器类型：

  • 3.5 英寸 NL-SAS 驱动器

  • 2.5 英寸 SAS SSD 驱动器

  • 2.5 英寸 SAS HDD 驱动器

接口

可用于以下接口：

  • 12 GB SAS

  • 10 Gb 或 25 Gb iSCSI

  • 16 Gb 或 32 Gb 光纤通道

  • 32 Gb NVMe/Fibre Channel

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

EF570 型号
机架尺寸

2U24 （ 2 个机架单元； 24 个驱动器）

EF570 2U.

驱动器

最多支持 120 个 2.5 英寸 SSD 驱动器

接口

可用于以下接口：

  • 12 GB SAS

  • 10 Gb 或 25 Gb iSCSI

  • 16 Gb 或 32 Gb 光纤通道

  • 32 Gb NVMe/Fibre Channel

  • 100 GB iSER / IB

  • 100 GB SRS/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE
