本节介绍 FlexPod 快速的可选功能。

备注 SAN 启动是可选的，但强烈建议使用，因为它允许在硬件升级或更换期间移动服务器配置文件。

iSCSI 启动选项

iSCSI 引导选项的最低要求包括：

  • 在 NetApp 存储控制器上激活的 iSCSI 许可证 / 功能

  • NetApp 存储控制器 HA 对中每个节点上的一个双端口 10Gbps 以太网适配器

  • Cisco UCS 服务器中支持 iSCSI 启动的适配器

Cisco UCS X-Series Direct 和直连 AFF/ASA/FAS 选项

NetApp 存储控制器可以直接连接到 Cisco UCS 交换矩阵互连，而无需任何上游 SAN 交换机。FlexPod Express 支持 UCS X-Series Direct 的 FC 和 iSCSI 引导。

许可和硬件要求如下：

  • 需要在 NetApp 存储控制器上获得协议许可证。

  • 服务器上需要 Cisco UCS 适配器（启动程序）。有关支持的 Cisco UCS 适配器列表，请参见 NetApp "IMT"。

  • NetApp 存储控制器上需要一个目标适配器。

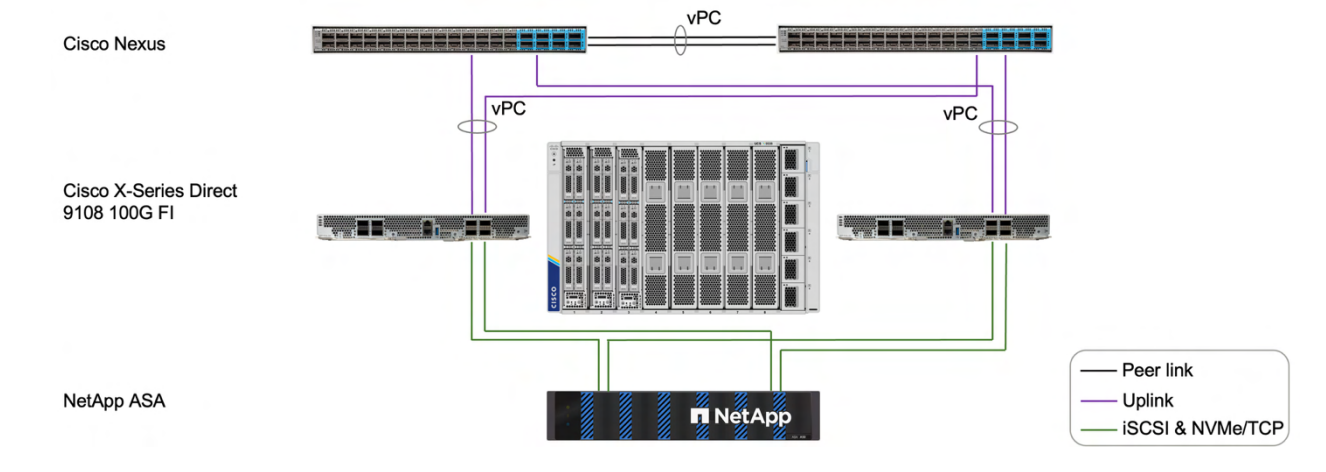

下图显示了基于 IP 的 SAN 的 UCS X-Series Direct 和直接连接 ASA 拓扑。

UCS X-Series Direct 和直连 ASA 拓扑（适用于基于 IP 的 SAN）

  • 注： *

  • Cisco UCS 配置为以太网交换模式。

  • 从目标到互联阵列的 iSCSI 端口会配置为 iSCSI 数据的以太网存储端口。

下图显示了基于 IP 和基于 FC 的 SAN 的 UCS X-Series Direct 和直接连接 ASA 拓扑。

UCS X-Series Direct 和直连 ASA 拓扑，适用于基于 IP 和基于 FC 的 SAN

  • 注： *

  • Cisco UCS 配置为 FC 交换模式。

  • 从目标到互联阵列的 FC 端口配置为 FC 存储端口。

有关此配置的详细信息，请参见 "FlexPod SAN 解决方案，采用 Cisco UCS X-Series Direct 和 NetApp ASA"。

备注 上述示例使用 NetApp ASA 存储控制器，但 NetApp AFF 和 FAS 存储控制器也支持相同的配置。
