机架和布线 Lustre 硬件
建议更改
PDF
架设 Lustre 服务器和 NetApp EF80 阵列，然后连接每个构建模块的后端 NVMe-oF 和前端 LNet 结构。
开始之前
查看 "硬件组件" 中的 HCA 计数、PCIe 插槽要求、路径要求和 MTU 指南。
步骤
-

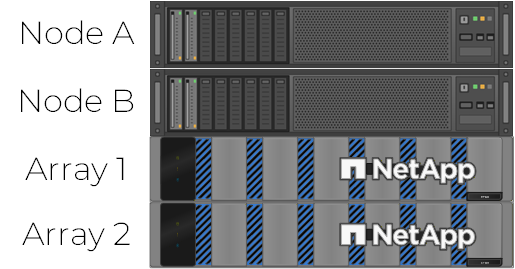

根据构建块拓扑，对所有 Lustre 服务器和 E-Series 存储阵列进行机架安装和线缆连接。
-
对于每个 EF80 阵列，将控制器 A 端口 4a 连接到控制器 B 端口 4a，将控制器 A 端口 4b 连接到控制器 B 端口 4b。这些专用连接提供控制器间镜像，不用于主机流量。请参阅 "用缆线连接 EF50 和 EF80 控制器间镜像连接"。
-

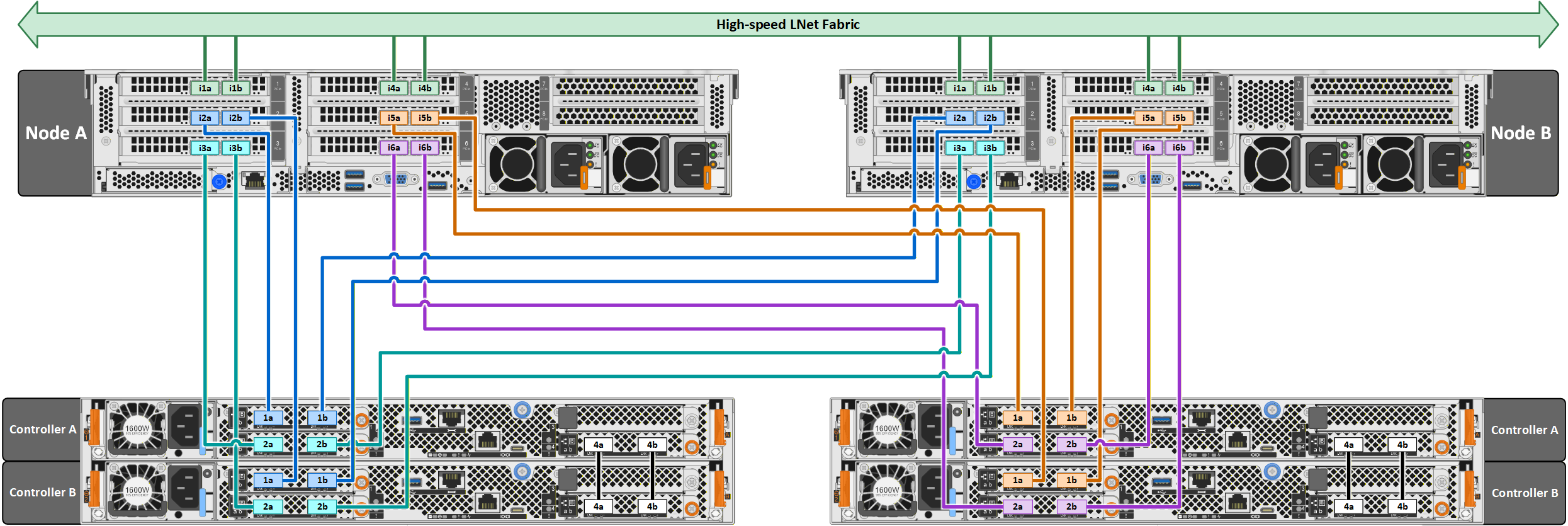

根据EF80六HCA拓扑，在服务器和阵列之间连接后端NVMe-oF网络。
EF80 六 HCA 后端布线（RoCE 或 InfiniBand）
-
将每个 Lustre 服务器和 Lustre 客户端上的四个前端 LNet 接口（i1 和 i4 HCA）连接到专用 InfiniBand 或 RoCE 交换机网络。
-
使用 RoCE 时，使用优先级流量控制 (PFC) 配置网络结构以实现无损操作。Ansible playbooks 在构建基块的所有接口上配置无损 RoCE。
