5.解决方案设计和存储架构详细信息

09/25/2026 贡献者

PDF

Karthikeyan Nagalingam， NetApp

[[5-1-design-principles]]
== 5.1 设计原则

代码更改的配置；带有类型化合约的明确阶段边界；一致的工件路由；带有可操作错误的快速失败验证；存储层中立性。

[[5-2-stage-design-summary]]
== 5.2 阶段设计总结

阶段设计摘要

阶段	设计摘要
载入	`ingestion_tool` selects `s3_direct`、 `none`、 `airbyte`、或 `nifi`；返回标准化元数据
数据准备	发现/接受原始 StorageGRID 表格键；规范化 Airbyte/普通 CSV；生成确定性训练/验证/推断拆分；将运行标记的准备数据前缀和清单写入 ONTAP NAS 存储桶
数据移动性 (XCP)	从 ONTAP NAS NFS 导出复制准备好的数据； `xcp_copy_destination`驱动 XCP 目标和训练读取路径
模型训练	本地或从 XCP 目标（S3/LustreFS）进行训练；多格式（CSV/Parquet/JSON）发现
微调	从 XCP 目标实现基本模型； `partial_fit`扩展类集；重新发布优化模型
推理	从相同 XCP 目标具体化调优后的工件；可配置的拆分/文本范围
检查点/恢复	`write_stage_checkpoint` 保留完成记录； `_small_resume_guard` 在后续运行中验证/重复使用
存档	`model_training` 立即归档核心训练模型； `inferencing` 等待预测并归档完整结果集；可选的 XCP 输入包含和原始文件夹清理

载入

ingestion_tool selects s3_direct、 none、 airbyte、或 nifi；返回标准化元数据

数据准备

发现/接受原始 StorageGRID 表格键；规范化 Airbyte/普通 CSV；生成确定性训练/验证/推断拆分；将运行标记的准备数据前缀和清单写入 ONTAP NAS 存储桶

数据移动性 (XCP)

从 ONTAP NAS NFS 导出复制准备好的数据； `xcp_copy_destination`驱动 XCP 目标和训练读取路径

模型训练

本地或从 XCP 目标（S3/LustreFS）进行训练；多格式（CSV/Parquet/JSON）发现

微调

从 XCP 目标实现基本模型； `partial_fit`扩展类集；重新发布优化模型

推理

从相同 XCP 目标具体化调优后的工件；可配置的拆分/文本范围

检查点/恢复

write_stage_checkpoint 保留完成记录； _small_resume_guard 在后续运行中验证/重复使用

存档

model_training 立即归档核心训练模型； inferencing 等待预测并归档完整结果集；可选的 XCP 输入包含和原始文件夹清理

[[5-3-configuration-driven-philosophy]]
== 5.3 配置驱动理念

所有非秘密存储、引擎和行为选择都是 `dag_run.conf`参数——在 S3 和 LustreFS 或 Python 和 Spark 之间切换无需修改代码，而由 Airflow 管理的秘密存储负责解析所需凭据。

[[5-4-storage-architecture-detail]]
== 5.4 存储架构详细信息

存储架构将 AI 生命周期划分为专用层：StorageGRID 保存原始和归档对象，ONTAP NAS 存储桶保存已准备好并加盖运行戳记的数据集，ONTAP S3 或 LustreFS 提供选定的活动训练层。这种分离使源数据、准备好的数据、模型工件和存档证据可独立管理，同时通过共享 `run_stamp`保留数据谱系。

[[5-4-1-storage-layout-diagrams]]
=== 5.4.1 存储布局图

层级逻辑存储路径存储的内容/制品

层级	逻辑存储路径	存储的内容/制品
StorageGRID 原始层	`s3://raw_bucket/raw_prefix/`	表格CSV部分(`tabular_part_*.csv`），文本输入(`text_base.json`， `text_finetune.json`， `text_infer.json`）
ONTAP NAS 准备就绪层	`s3://prepared_bucket/prepared_prefix/run_stamp/`	格式化分割(`data/tabular_*.csv`），文本文件 `data_prep_manifest.json`，Lakehouse 表(`tables/`Delta/Iceberg）
活动培训层（XCP Dest）	`<xcp_prefix>/formatted/run_stamp/`	复制的数据拆分，训练的模型二进制文件(`artifacts/.bin`），评估指标(`artifacts/_metrics.json`）
StorageGRID 存档层	`s3://archive_bucket/archive_prefix/stage/run_stamp/`	阶段范围基线或完整模型伪影，预测证据(`tabular_predictions.csv`, `text_predictions.json`)
层间沿袭与流程	原始→准备→活动层→存档	端到端的数据移动和制品沿袭通过共享 `run_stamp`跨所有存储层进行关联

StorageGRID 原始层

s3://raw_bucket/raw_prefix/

表格CSV部分(tabular_part_*.csv），文本输入(text_base.json， text_finetune.json， text_infer.json）

ONTAP NAS 准备就绪层

s3://prepared_bucket/prepared_prefix/run_stamp/

格式化分割(data/tabular_*.csv），文本文件 data_prep_manifest.json，Lakehouse 表(`tables/`Delta/Iceberg）

活动培训层（XCP Dest）

<xcp_prefix>/formatted/run_stamp/

复制的数据拆分，训练的模型二进制文件(artifacts/*.bin），评估指标(artifacts/*_metrics.json）

StorageGRID 存档层

s3://archive_bucket/archive_prefix/stage/run_stamp/

阶段范围基线或完整模型伪影，预测证据(tabular_predictions.csv, text_predictions.json)

层间沿袭与流程

原始→准备→活动层→存档

端到端的数据移动和制品沿袭通过共享 `run_stamp`跨所有存储层进行关联

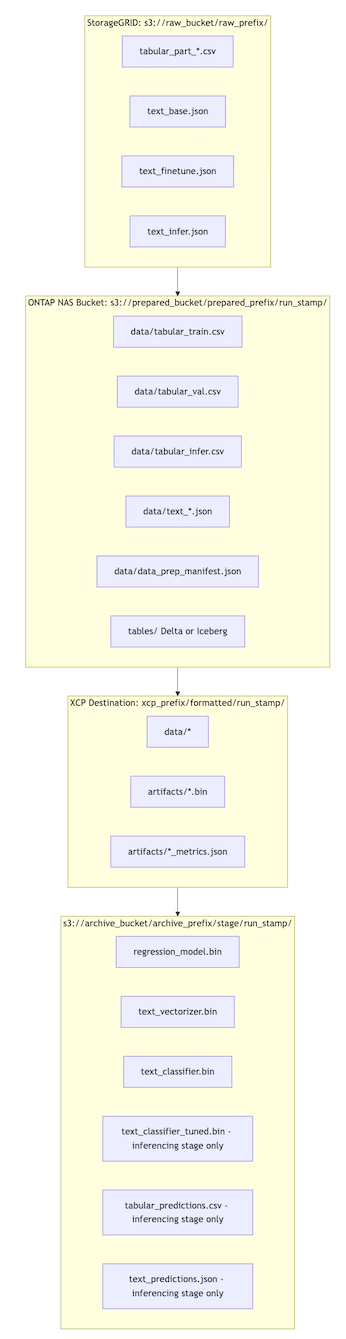

此图映射跨所有存储层运行的单个管道的逻辑桶和前缀布局：

[[5-4-2-storage-sizing-guidance]]
=== 5.4.2 存储规模估算指导

根据每个层的角色和保留策略独立调整其大小。ONTAP NAS 和选定的 XCP 目标必须能够支持并发活动运行，而 StorageGRID 容量主要由原始数据和归档保留需求驱动。在规划峰值管道并发时，请包含临时工作容量和增长余量。

层级	规模估算依据
StorageGRID 原始分段	采集量 × 保留窗口
ONTAP NAS 准备好的数据桶	准备好的数据集大小 × 保留的运行次数
XCP 目的地（S3 或 Lustre）	峰值并发训练数据集大小 + 模型工件开销
存档分段	保留策略 × 存档阶段选择（model_training = 较小；inferencing = 较大）

层级

规模估算依据

StorageGRID 原始分段

采集量 × 保留窗口

ONTAP NAS 准备好的数据桶

准备好的数据集大小 × 保留的运行次数

XCP 目的地（S3 或 Lustre）

峰值并发训练数据集大小 + 模型工件开销

存档分段

保留策略 × 存档阶段选择（model_training = 较小；inferencing = 较大）

[[5-4-3-storage-performance-considerations]]
=== 5.4.3 存储性能注意事项

XCP 目标按运行次数选择 xcp_copy_destination，允许存储性能与工作负载匹配，而不是将每个工作负载强制分配到一个层。对于行数较多的数据集、大量并发读取器或 I/O 密集型训练，请选择 LustreFS。对于性能要求无需并行文件系统的注重成本、弹性访问的工作负载，请选择 ONTAP S3。在任意一种情况下，XCP 都会使数据和模型工件与所选的训练层保持一致。
