使用 FSx for ONTAP作为 NFS 数据存储库的部署过程

贡献者 kevin-hoke
PDF

本节将展示如何将 FSx for ONTAP部署为 NFS 数据存储区的步骤。部署 iSCSI 数据存储区的步骤将在下一节中详细介绍。

高级部署步骤

部署 FSx for ONTAP文件系统作为 Amazon EVS 的 NFS 数据存储并在两种服务之间建立连接将包括以下步骤：

  • 在 Amazon EVS VCF 环境所在的同一 VPC 中设置 FSx for ONTAP文件系统。

  • 验证安全组和路由表。

  • 连接 FSx for ONTAP存储卷以用作 Amazon EVS 的 NFS 数据存储。

前提条件

在开始将 FSx for ONTAP设置为 Amazon EVS 的 NFS 数据存储之前，应满足以下先决条件：

  • Amazon EVS 虚拟化环境。有关如何执行此操作的更多信息，请参阅"Amazon EVS 入门指南"。

  • 使用适当的 SSD 存储容量、预配置的 IOPS 和吞吐量为ONTAP创建单可用区 (AZ) FSx。

  • 为了获得最佳性能，请将 FSx for ONTAP文件系统放置在与 Amazon EVS 实例相同的 VPC 内。请注意，当 FSx for ONTAP部署在不同 VPC 中时，也支持 VPC Peering。

  • 根据性能要求，选择单可用区 FSx for ONTAP文件系统所需的正确 IOPS 和吞吐量。看"FSx for ONTAP 的性能规格详情"了解每个可用选项提供的吞吐量和 IOPS。

备注 在本指南中，我们将在与服务访问子网相同的子网中部署 FSx for ONTAP文件系统。

在 VPC 中部署 Amazon EVS 虚拟化环境后，您可以继续设置将用作 NFS 数据存储的单可用区 FSx for ONTAP文件系统。

备注 您的 FSx for ONTAP文件系统应部署在与 Amazon EVS SDDC 相同的 AZ 中。

创建 FSx for ONTAP文件系统

以下步骤将向您展示如何配置和挂载 FSx for ONTAP文件系统：

  1. 前往Amazon FSx控制台 `https://console.aws.amazon.com/fsx/`使用您的互联网浏览器并使用您的凭据登录。

  2. 在控制台中，选择创建文件系统。这将启动安装向导来创建 FSx for ONTAP文件系统。

  3. 首先，选择文件系统类型。从可用的文件系统选项中，选择“Amazon FSx for NetApp ONTAP”，然后单击“下一步”按钮继续。

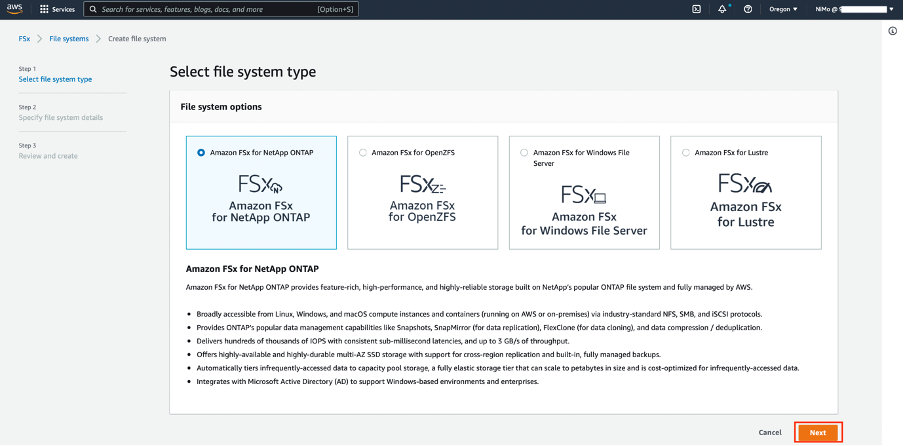

    该图表示选择文件系统类型对话框

  4. 您将可以在“快速创建”和“标准创建”选项之间进行选择。快速创建提供预定义配置，标准创建允许您定义自己的配置。

    选择“标准创建”选项。

    该图表示选择文件系统类型、标准创建对话框

    您现在将进入标准创建文件系统设置向导。在文件系统详细信息页面中，选择并输入如下图所示的相同信息：

    该图表示选择文件系统类型、标准创建向导

  5. 向下滚动到标有“网络和安全”的部分。在本节中，您将设置子网和 VPC 的详细信息。为了本指南的目的，我们从下拉菜单中选择了“EVS-VPC”，并选择服务访问子网（未标记的 VLAN）作为 EVS 虚拟环境的子网。

    备注 该子网可以是 VPC 中任何未标记的私有子网。只要配置了正确的路由，它也可以位于通过 VPC Peering 连接的不同 VPC/子网中。

    网络安全对话框

  6. 向下滚动，您会找到“安全和加密”部分。在这里，从下拉菜单中选择加密密钥。这些密钥由 AWS 密钥管理服务 (AWS KMS) 提供，并将保护 FSx for ONTAP文件系统中的静态数据。

    接下来，在“文件系统管理密码”设置中，为将管理文件系统的 fsxadmin 用户指定一个唯一的密码。

    表示安全和加密对话框的图

  7. 接下来，您将向下滚动到标题为“默认存储虚拟机配置”的部分。在这里，您需要为存储虚拟机 (SVM) 提供一个名称。

    该图表示默认存储虚拟机配置对话框

  8. 接下来，向下滚动到标题为“默认卷配置”的部分。在这里您将为卷提供名称并设置卷大小。卷协议应为 NFS v3（默认启用）。单击该选项可启用存储效率功能（压缩、重复数据删除和压缩），以减少整体存储使用量和成本。

    该图表示默认卷配置对话框

  9. 对于存储分层选项，从下拉菜单中选择“仅快照”并设置分层策略冷却期。默认值为 31 天，但对于此示例，我们设置了两天的冷却期。

    该图表示“存储分层”对话框

  10. 创建卷后，使用ONTAP命令行界面 (ONTAP CLI ) 修改以下参数：

    环境 配置

    数量保证

    无（精简配置）

    部分储备

    0%

    snap_reserve

    0%

    自动调整大小

    grow_shrink

    存储效率

    已启用

    卷分层策略

    仅快照

    访问时间更新（-atime-update）

    False

    最小预读（-min-readahead）

    False

    Snapshot 策略

    无

  11. 在可选的“备份和维护”步骤中，禁用每日自动备份并为每周维护窗口选择“无首选项”。

    完成后单击“下一步”。

    该图表示文件系统创建对话框的完成

  12. 现在，您将获得按照前面步骤设置的整个文件系统配置的审查。检查所有参数无误后，点击“创建文件系统”按钮完成设置。

    该图表示文件系统创建对话框

    该图表示文件系统创建对话框

    备注 要创建额外的 FSx for ONTAP文件系统，您可以按照上面详述的步骤操作，根据需要调整影响性能和磁盘容量的值。要了解有关 FSx for ONTAP性能选项的更多信息，请参阅"此文档页面"。

验证 VPC 和虚拟化环境路由和安全组

验证 VPC 和 SDDC 路由和安全组对于确保 Amazon EVS 虚拟化环境和 FSx for ONTAP文件系统组件能够正常协同工作非常重要。

  1. 浏览到 Elastic VMware 服务 > 虚拟化环境 > [您的 Amazon EVS 环境] 并选择服务访问子网，如下方绿色箭头所示：

    该图表示上述步骤的对话框

  2. 这将打开子网面板。在此面板上找到路线表并单击它。

    在此示例中，FSxN ONTAP文件系统与 Amazon EVS VCF 环境位于同一 VPC 中，因此默认路由就足够了。

    该图表示上述步骤的对话框

    如果 FSx for ONTAP文件系统位于不同的 VPC 中，则检查是否已添加至该 VPC 的路由。在此示例中，已添加 VPC Peering 到 FSx for ONTAP系统所在 VPC 的路由。

    该图表示上述步骤的对话框

  3. 接下来，您需要检查连接到 FSx for ONTAP文件系统的安全组（即连接到弹性网络接口 (ENI) 的安全组）是否允许访问 NFS 端口。

    有关 NFS 和 iSCSI 协议端口的完整列表，请参阅链接： https://docs.aws.amazon.com/fsx/latest/ONTAPGuide/limit-access-security-groups.html ://docs.aws.amazon.com/fsx/latest/ONTAPGuide/limit-access-security-groups.html]使用 Amazon VPC 文档进行文件系统访问控制]。

    要验证您的 FSx for ONTAP文件系统是否与安全组关联：

    1. 在 AWS 控制台中，导航到 FSx > 文件系统 > [您的 FSx for ONTAP文件系统]。

    2. 在网络和安全选项卡中，单击 ENI。

    3. 找到网络接口详细信息下列出的与 ENI 关联的安全组（如下图中的绿色箭头所示）。

      该图表示上述步骤的对话框

    4. 验证端口。在以下屏幕所示的示例中，所有流量都被允许。但是，您可以将其限制为仅限 NFS 端口。以下是端口列表：

      • 端口 111 TCP：端口映射器，用于协商在 NFS 请求中使用哪些端口。

      • 端口 635 TCP：Mountd，用于接收传入的挂载请求。

      • 端口 2049 TCP：NFS，用于处理 NFS 流量。

      • 端口 4045 TCP：网络锁管理器 (NLM)，处理锁请求。

      • 端口 4046 TCP：网络状态监视器 (NSM)，当服务器重新启动以进行锁管理时，它会发送 NFS 客户端通知。

        该图表示上述步骤的对话框

将 FSx for ONTAP NFS 卷附加到 Amazon EVS 以用作数据存储

现在您的 FSx for ONTAP文件系统已配置完毕，并且所有正确的连接参数都已验证，接下来就可以将 FSx for ONTAP存储卷附加到 Amazon EVS 了。以下步骤将展示如何访问 vCenter 并将 FSx for ONTAP卷挂载为 NFS 数据存储：

  1. 在 vSphere 客户端中，转到“数据存储”选项卡。找到数据中心，导航至存储>新数据存储，如下所示：

    该图表示上述步骤的对话框

  2. 您现在将进入新数据存储向导。在“类型”步骤中，您将选择数据存储类型。选择“NFS”并单击“下一步”继续。

    该图表示上述步骤的对话框

  3. 在“NFS 版本”步骤中，您将选择一个 NFS 版本。

    为了本例的目的，我们将选择“NFS 3”，但请注意，也可以使用 NFS v4.1。

    该图表示上述步骤的对话框

  4. 在“名称和配置”步骤中，您将：

    1. 命名数据存储。

    2. 命名文件夹。使用 NFS 卷的连接路径。

    3. 命名服务器。使用 SVM 的 NFS DNS 名称或 NFS 的 IP 地址。

      单击“下一步”继续。

    该图表示上述步骤的对话框

  5. 在“主机可访问性”步骤中，选择所有需要访问数据存储的主机，然后单击“下一步”继续。

    该图表示上述步骤的对话框

  6. 在“准备完成”步骤中，检查数据并单击“完成”以完成设置。

    该图表示上述步骤的对话框

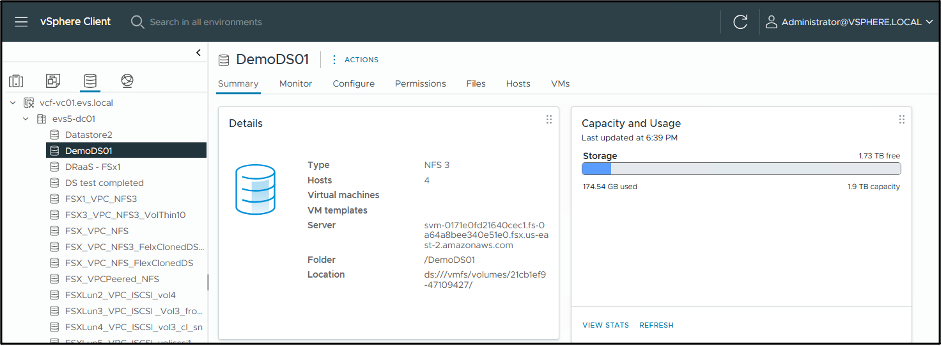

  7. 通过访问 vCenter 验证 NFS 数据存储是否已连接，如下所示：

    该图表示上述步骤的对话框
