TR-4983：在NetApp ASA上使用 iSCSI 实现简化、自动化的 Oracle 部署

08/18/2025 贡献者

PDF

Allen Cao、Niyaz Mohamed， NetApp

该解决方案提供了在NetApp ASA阵列中自动部署和保护 Oracle 的概述和详细信息，该阵列作为使用 iSCSI 协议的主数据库存储，并在独立 ReStart 中使用 asm 作为卷管理器配置 Oracle 数据库。

目的

NetApp ASA系统为您的 SAN 基础架构提供现代解决方案。它们可以大规模简化并使您能够加速业务关键型应用程序（如数据库），确保您的数据始终可用（99.9999％的正常运行时间），并降低 TCO 和碳足迹。 NetApp ASA系统包括专为性能要求最高的应用程序设计的 A 系列型号和针对经济高效、大容量部署进行优化的 C 系列型号。 ASA A 系列和 C 系列系统共同提供卓越的性能，以改善客户体验并缩短获得结果的时间，保持关键业务数据的可用性、受保护性和安全性，并为任何工作负载提供更有效的容量，并以业界最有效的保证为后盾。

本文档演示了使用 Ansible 自动化在ASA系统构建的 SAN 环境中简化 Oracle 数据库的部署。 Oracle 数据库部署在独立的 ReStart 配置中，使用 iSCSI 协议进行数据访问，并使用 Oracle ASM 进行ASA存储阵列上的数据库磁盘管理。它还提供有关使用NetApp SnapCenter UI 工具备份、恢复和克隆 Oracle 数据库的信息，以便在NetApp ASA系统中实现高效的存储数据库操作。

此解决方案适用于以下用例：

在NetApp ASA系统中自动部署 Oracle 数据库作为主数据库存储
使用NetApp SnapCenter工具在NetApp ASA系统中备份和恢复 Oracle 数据库
使用NetApp SnapCenter工具在NetApp ASA系统中克隆 Oracle 数据库以用于开发/测试或其他用例

受众

此解决方案适用于以下人群：

一位想要在NetApp ASA系统中部署 Oracle 的 DBA。
一位数据库解决方案架构师想要在NetApp ASA系统中测试 Oracle 工作负载。
一位存储管理员想要在NetApp ASA系统上部署和管理 Oracle 数据库。
希望在NetApp ASA系统中建立 Oracle 数据库的应用程序所有者。

解决方案测试和验证环境

该解决方案的测试和验证是在实验室环境中进行的，可能与最终部署环境不匹配。请参阅部署考虑的关键因素了解更多信息。

架构

此图提供了具有 iSCSI 和 ASM 的NetApp ASA系统中的 Oracle 部署配置的详细图片。

硬件和软件组件

硬件

NetApp ASA A400

版本 9.13.1P1

2 个 NS224 磁盘架、48 个 NVMe AFF驱动器，总容量为 69.3 TiB

UCSB-B200-M4

英特尔® 至强® CPU E5-2690 v4 @ 2.60GHz

4节点VMware ESXi集群

软件

红帽Linux

RHEL-8.6，4.18.0-372.9.1.el8.x86_64 内核

部署 RedHat 订阅进行测试

Windows Server

2022 标准版，10.0.20348 内部版本 20348

托管SnapCenter服务器

Oracle 网格基础设施

19.18 版

已应用RU补丁p34762026_190000_Linux-x86-64.zip

Oracle 数据库

19.18 版

已应用RU补丁p34765931_190000_Linux-x86-64.zip

Oracle OPatch

版本 12.2.0.1.36

最新补丁 p6880880_190000_Linux-x86-64.zip

SnapCenter 服务器

版本 4.9P1

工作组部署

VMware vSphere 虚拟机管理程序

版本 6.5.0.20000

VMware Tools，版本：11365 - Linux，12352 - Windows

打开 JDK

版本 java-1.8.0-openjdk.x86_64

数据库虚拟机上的SnapCenter插件要求

实验室环境中的 Oracle 数据库配置

服务器

数据库

数据库存储

ora_01

NTAP1(NTAP1_PDB1、NTAP1_PDB2、NTAP1_PDB3)

ASA A400上的 iSCSI LUN

ora_02

NTAP2(NTAP2_PDB1、NTAP2_PDB2、NTAP2_PDB3)

ASA A400上的 iSCSI LUN

部署考虑的关键因素

Oracle 数据库存储布局。在此自动化 Oracle 部署中，我们默认配置四个数据库卷来托管 Oracle 二进制文件、数据和日志。然后，我们从数据和日志 LUN 创建两个 ASM 磁盘组。在 +DATA asm 磁盘组中，我们在每个ASA A400集群节点上的卷中配置两个数据 lun。在 +LOGS asm 磁盘组中，我们在单个ASA A400节点上的日志卷中创建两个 lun。 ONTAP卷内布局的多个 LUN 通常可提供更好的性能。
*多个数据库服务器部署。*自动化解决方案可以在单个 Ansible 剧本运行中将 Oracle 容器数据库部署到多个 DB 服务器。无论数据库服务器的数量有多少，剧本的执行都保持不变。如果发生多数据库服务器部署，剧本将使用算法构建，以最佳方式将数据库 LUN 放置在ASA A400的双控制器上。服务器主机索引中奇数 DB 服务器的二进制文件和日志 lun 位于控制器 1 上。服务器主机索引中偶数 DB 服务器的二进制文件和日志 lun 位于控制器 2 上。 DB数据lun均匀分布到两个控制器上。 Oracle ASM 将两个控制器上的数据 LUN 合并为一个 ASM 磁盘组，以充分利用两个控制器的处理能力。
iSCSI 配置。数据库虚拟机通过 iSCSI 协议连接到ASA存储以进行存储访问。您应该在每个控制器节点上配置双路径以实现冗余，并在 DB 服务器上设置 iSCSI 多路径以实现多路径存储访问。在存储网络上启用巨型帧以最大化性能和吞吐量。
*您创建的每个 Oracle ASM 磁盘组使用的 Oracle ASM 冗余级别。*由于ASA A400在RAID DP中配置存储以在集群磁盘级别进行数据保护，因此您应该使用 External Redundancy，这意味着该选项不允许 Oracle ASM 镜像磁盘组的内容。
数据库备份。 NetApp提供了SnapCenter software套件，用于数据库备份、恢复和克隆，并具有用户友好的 UI 界面。 NetApp建议实施这样的管理工具，以实现快速（一分钟内）的 SnapShot 备份、快速（几分钟内）的数据库恢复和数据库克隆。

解决方案部署

以下部分提供了在NetApp ASA A400中自动部署和保护 Oracle 19c 的分步过程，其中通过 iSCSI 将数据库 lun 直接安装到单节点重新启动配置中的 DB VM，并使用 Oracle ASM 作为数据库卷管理器。

部署先决条件

Details

部署需要以下先决条件。

假设已经安装并配置了NetApp ASA存储阵列。这包括 iSCSI 广播域、两个控制器节点上的 LACP 接口组 a0a、两个控制器节点上的 iSCSI VLAN 端口（a0a-<iscsi-a-vlan-id>、a0a-<iscsi-b-vlan-id>）。如果需要帮助，以下链接提供了详细的分步说明。"详细指南 - ASA A400"
将 Linux VM 配置为 Ansible 控制器节点，并安装最新版本的 Ansible 和 Git。详细信息请参考以下链接："NetApp解决方案自动化入门^"在第 - Setup the Ansible Control Node for CLI deployments on RHEL / CentOS`或者 `Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian。

克隆适用于 iSCSI 的NetApp Oracle 部署自动化工具包的副本。

git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_iscsi.git

配置 Windows 服务器以运行最新版本的NetApp SnapCenter UI 工具。详细信息请参考以下链接："安装SnapCenter服务器"
构建两个 RHEL Oracle DB 服务器，可以是裸机，也可以是虚拟化 VM。在 DB 服务器上创建一个具有 sudo 权限且没有密码权限的管理员用户，并在 Ansible 主机和 Oracle DB 服务器主机之间启用 SSH 私钥/公钥认证。阶段遵循数据库服务器 /tmp/archive 目录中的 Oracle 19c 安装文件。
```
installer_archives:
  - "LINUX.X64_193000_grid_home.zip"
  - "p34762026_190000_Linux-x86-64.zip"
  - "LINUX.X64_193000_db_home.zip"
  - "p34765931_190000_Linux-x86-64.zip"
  - "p6880880_190000_Linux-x86-64.zip"
```
确保您已在 Oracle VM 根卷中分配至少 50G，以便有足够的空间来存放 Oracle 安装文件。
观看以下视频：

使用 iSCSI 在NetApp ASA上简化和自动化 Oracle 部署

自动化参数文件

Details

Ansible playbook 使用预定义参数执行数据库安装和配置任务。对于此 Oracle 自动化解决方案，有三个用户定义的参数文件需要在剧本执行之前用户输入。

主机 - 定义自动化剧本运行的目标。
vars/vars.yml - 定义适用于所有目标的变量的全局变量文件。
host_vars/host_name.yml - 定义仅适用于本地目标的变量的本地变量文件。在我们的用例中，这些是 Oracle DB 服务器。

除了这些用户定义的变量文件之外，还有几个默认变量文件，其中包含默认参数，除非必要，否则不需要更改。以下部分展示了如何配置用户定义变量文件。

参数文件配置

Details

Ansible 目标 `hosts`文件配置：

# Enter NetApp ASA controller management IP address
[ontap]
172.16.9.32

# Enter Oracle servers names to be deployed one by one, follow by each Oracle server public IP address, and ssh private key of admin user for the server.
[oracle]
ora_01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora_01.pem
ora_02 ansible_host=10.61.180.23 ansible_ssh_private_key_file=ora_02.pem

全球的 `vars/vars.yml`文件配置

#############################################################################################################
######                 Oracle 19c deployment global user configurable variables                        ######
######                 Consolidate all variables from ONTAP, linux and oracle                          ######
#############################################################################################################

#############################################################################################################
######                 ONTAP env specific config variables                                             ######
#############################################################################################################

# Enter the supported ONTAP platform: on-prem, aws-fsx.
ontap_platform: on-prem

# Enter ONTAP cluster management user credentials
username: "xxxxxxxx"
password: "xxxxxxxx"


###### on-prem platform specific user defined variables ######

# Enter Oracle SVM iSCSI lif addresses. Each controller configures with dual paths iscsi_a, iscsi_b for redundancy
ora_iscsi_lif_mgmt:
  - {name: '{{ svm_name }}_mgmt', address: 172.21.253.220, netmask: 255.255.255.0, vlan_name: ora_mgmt, vlan_id: 3509}

ora_iscsi_lifs_node1:
  - {name: '{{ svm_name }}_lif_1a', address: 172.21.234.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490}
  - {name: '{{ svm_name }}_lif_1b', address: 172.21.235.221, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491}
ora_iscsi_lifs_node2:
  - {name: '{{ svm_name }}_lif_2a', address: 172.21.234.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_a, vlan_id: 3490}
  - {name: '{{ svm_name }}_lif_2b', address: 172.21.235.223, netmask: 255.255.255.0, vlan_name: ora_iscsi_b, vlan_id: 3491}


#############################################################################################################
###                   Linux env specific config variables                                                 ###
#############################################################################################################

# Enter RHEL subscription to enable repo
redhat_sub_username: xxxxxxxx
redhat_sub_password: "xxxxxxxx"


#############################################################################################################
###                   Oracle DB env specific config variables                                             ###
#############################################################################################################

# Enter Database domain name
db_domain: solutions.netapp.com

# Enter initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: xxxxxxxx

本地数据库服务器 `host_vars/host_name.yml`配置

# User configurable Oracle host specific parameters

# Enter container database SID. By default, a container DB is created with 3 PDBs within the CDB
oracle_sid: NTAP1

# Enter database shared memory size or SGA. CDB is created with SGA at 75% of memory_limit, MB. The grand total of SGA should not exceed 75% available RAM on node.
memory_limit: 8192

剧本执行

Details

自动化工具包中共有六个剧本。每个执行不同的任务块并服务于不同的目的。

0-all_playbook.yml - execute playbooks from 1-4 in one playbook run.
1-ansible_requirements.yml - set up Ansible controller with required libs and collections.
2-linux_config.yml - execute Linux kernel configuration on Oracle DB servers.
3-ontap_config.yml - configure ONTAP svm/volumes/luns for Oracle database and grant DB server access to luns.
4-oracle_config.yml - install and configure Oracle on DB servers for grid infrastructure and create a container database.
5-destroy.yml - optional to undo the environment to dismantle all.

有三个选项可以使用以下命令运行剧本。

在一次组合运行中执行所有部署剧本。

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml

按照 1-4 的数字序列逐个执行剧本。

ansible-playbook -i hosts 1-ansible_requirements.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 3-ontap_config.yml -u admin -e @vars/vars.yml

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml

使用标签执行 0-all_playbook.yml。

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ansible_requirements

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t linux_config

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t ontap_config

ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml -t oracle_config

撤消环境

ansible-playbook -i hosts 5-destroy.yml -u admin -e @vars/vars.yml

执行后验证

Details

剧本运行后，以 oracle 用户身份登录 Oracle DB 服务器，验证 Oracle 网格基础架构和数据库是否成功创建。以下是主机 ora_01 上的 Oracle 数据库验证的示例。

验证创建的电网基础设施和资源。

[oracle@ora_01 ~]$ df -h
Filesystem                    Size  Used Avail Use% Mounted on
devtmpfs                      7.7G   40K  7.7G   1% /dev
tmpfs                         7.8G  1.1G  6.7G  15% /dev/shm
tmpfs                         7.8G  312M  7.5G   4% /run
tmpfs                         7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root          44G   38G  6.8G  85% /
/dev/sda1                    1014M  258M  757M  26% /boot
tmpfs                         1.6G   12K  1.6G   1% /run/user/42
tmpfs                         1.6G  4.0K  1.6G   1% /run/user/1000
/dev/mapper/ora_01_biny_01p1   40G   21G   20G  52% /u01
[oracle@ora_01 ~]$ asm
[oracle@ora_01 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       ora_01                   STABLE
ora.LISTENER.lsnr
               ONLINE  INTERMEDIATE ora_01                   Not All Endpoints Re
                                                             gistered,STABLE
ora.LOGS.dg
               ONLINE  ONLINE       ora_01                   STABLE
ora.asm
               ONLINE  ONLINE       ora_01                   Started,STABLE
ora.ons
               OFFLINE OFFLINE      ora_01                   STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.cssd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.diskmon
      1        OFFLINE OFFLINE                               STABLE
ora.driver.afd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.evmd
      1        ONLINE  ONLINE       ora_01                   STABLE
ora.ntap1.db
      1        ONLINE  ONLINE       ora_01                   Open,HOME=/u01/app/o
                                                             racle/product/19.0.0
                                                             /NTAP1,STABLE
--------------------------------------------------------------------------------
[oracle@ora_01 ~]$

忽略 `Not All Endpoints Registered`在州详细信息中。这是由于手动和动态数据库注册与监听器发生冲突而导致的，可以安全地忽略。

验证 ASM 过滤器驱动程序是否按预期工作。

[oracle@ora_01 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  4194304    327680   318644                0          318644              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  4194304     81920    78880                0           78880              0             N  LOGS/
ASMCMD> lsdsk
Path
AFD:ORA_01_DAT1_01
AFD:ORA_01_DAT1_03
AFD:ORA_01_DAT1_05
AFD:ORA_01_DAT1_07
AFD:ORA_01_DAT2_02
AFD:ORA_01_DAT2_04
AFD:ORA_01_DAT2_06
AFD:ORA_01_DAT2_08
AFD:ORA_01_LOGS_01
AFD:ORA_01_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora_01'
ASMCMD>

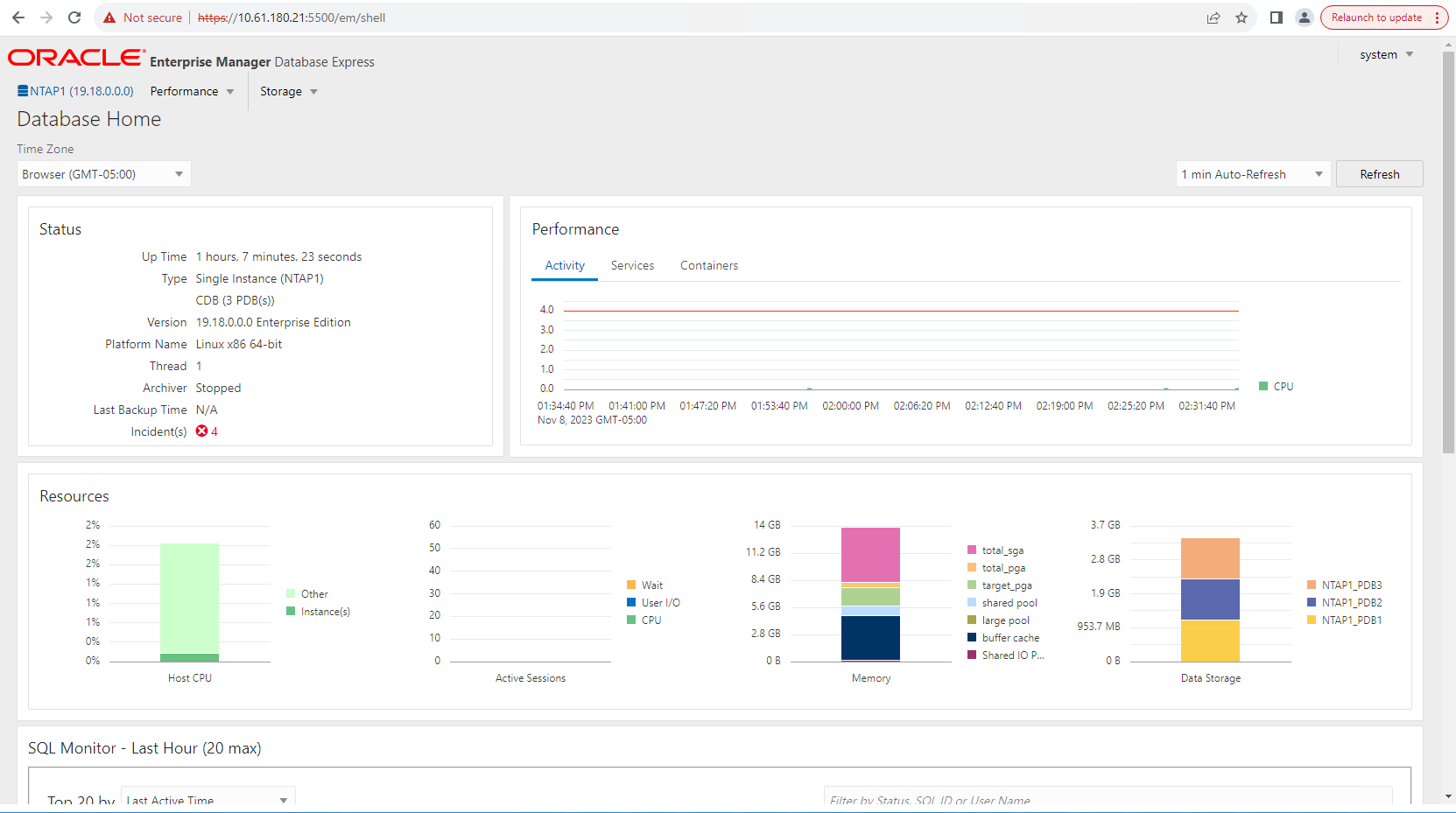

此图像提供 Oracle Enterprise Manager Express 的登录屏幕此图像提供了 Oracle Enterprise Manager Express 的容器数据库视图

Enable additional port from sqlplus for login to individual container database or PDBs.

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP1_PDB1                     READ WRITE NO
         4 NTAP1_PDB2                     READ WRITE NO
         5 NTAP1_PDB3                     READ WRITE NO
SQL> alter session set container=NTAP1_PDB1;

Session altered.

SQL> select dbms_xdb_config.gethttpsport() from dual;

DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                             0

SQL> exec DBMS_XDB_CONFIG.SETHTTPSPORT(5501);

PL/SQL procedure successfully completed.

SQL> select dbms_xdb_config.gethttpsport() from dual;

DBMS_XDB_CONFIG.GETHTTPSPORT()
------------------------------
                          5501

login to NTAP1_PDB1 from port 5501.

此图像提供了 Oracle Enterprise Manager Express 的 PDB 数据库视图

使用SnapCenter进行 Oracle 备份、恢复和克隆

Details

参考 TR-4979"VMware Cloud on AWS 中简化的自主管理 Oracle，带有客户机安装的 FSx ONTAP"部分 `Oracle backup, restore, and clone with SnapCenter`有关设置SnapCenter和执行数据库备份、恢复和克隆工作流的详细信息。

在哪里可以找到更多信息

要了解有关本文档中描述的信息的更多信息，请查看以下文档和/或网站：

NETAPP ASA：全闪存 SAN 阵列

"https://www.netapp.com/data-storage/all-flash-san-storage-array/"
使用新数据库安装为独立服务器安装 Oracle Grid Infrastructure

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-oracle-grid-infrastructure-for-a-standalone-server-with-a-new-database-installation.html#GUID-0B1CEE8C-C893-46AA-8A6A-7B5FAAEC72B3"
使用响应文件安装和配置 Oracle 数据库

"https://docs.oracle.com/en/database/oracle/oracle-database/19/ladbi/installing-and-configuring-oracle-database-using-response-files.html#GUID-D53355E9-E901-4224-9A2A-B882070EDDF7"
将 Red Hat Enterprise Linux 8.2 与ONTAP结合使用

"https://docs.netapp.com/us-en/ontap-sanhost/hu_rhel_82.html#all-san-array-configurations"
