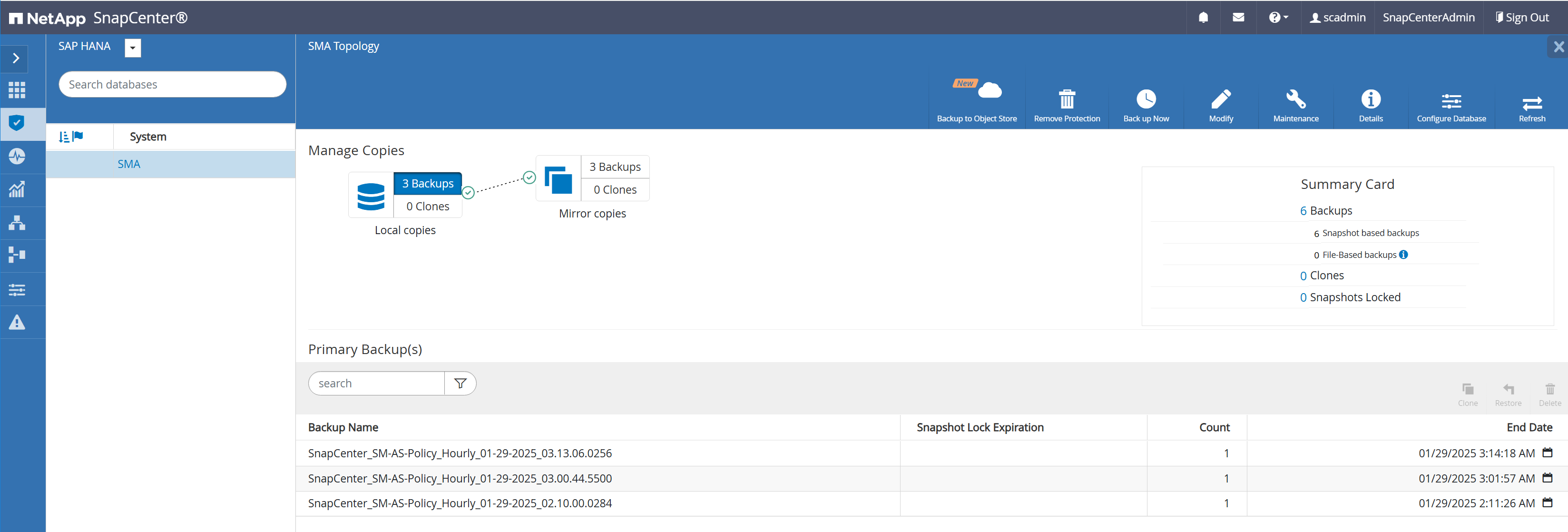

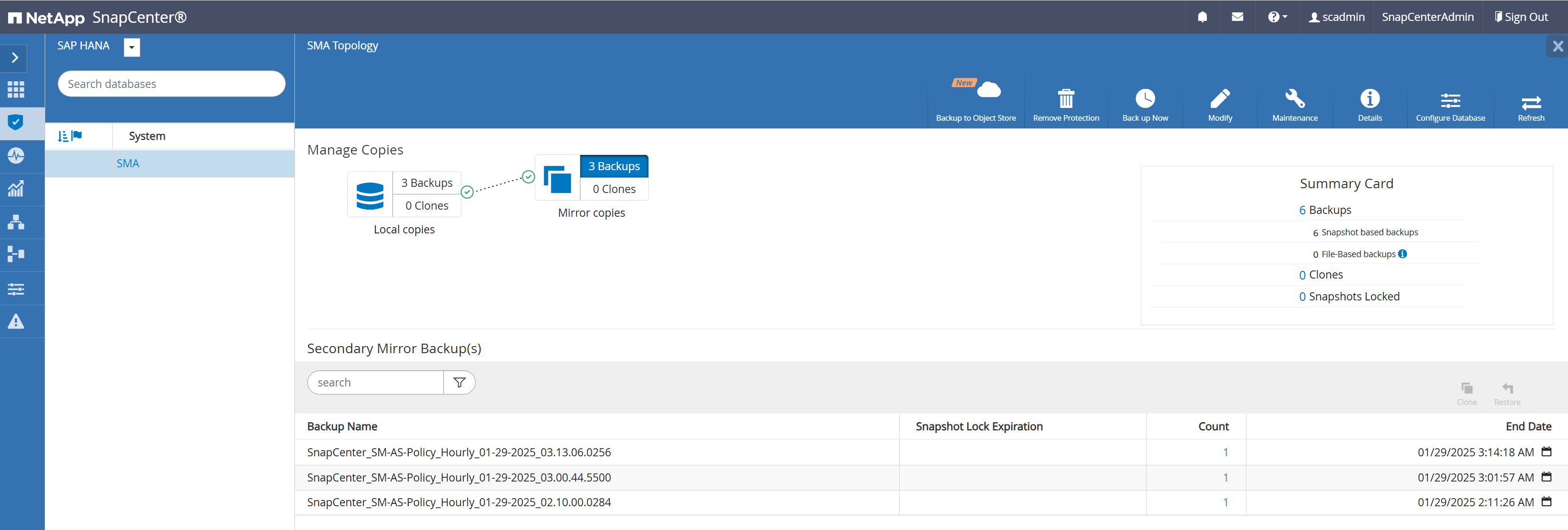

在拓扑视图中、SnapCenter会显示源存储集群和目标存储集群的备份。

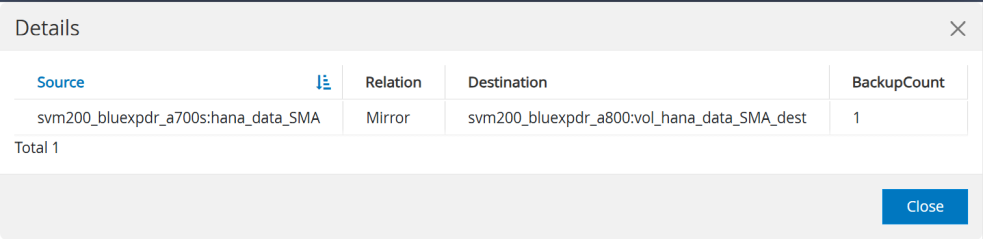

通过单击二级存储上的计数、将显示当前关系和复制方向。源站点始终为当前主站点。存储故障转移后、主站点将发生更改、并相应地调整显示内容。所有备份始终具有相同的关系、具体取决于哪个存储系统当前是主站点。

SnapCenter创建的Snapshot备份可在两个存储系统的两个HANA数据卷上使用。ONTAP会在一致性组级别创建其他快照、所有其他HANA卷也可使用这些快照。

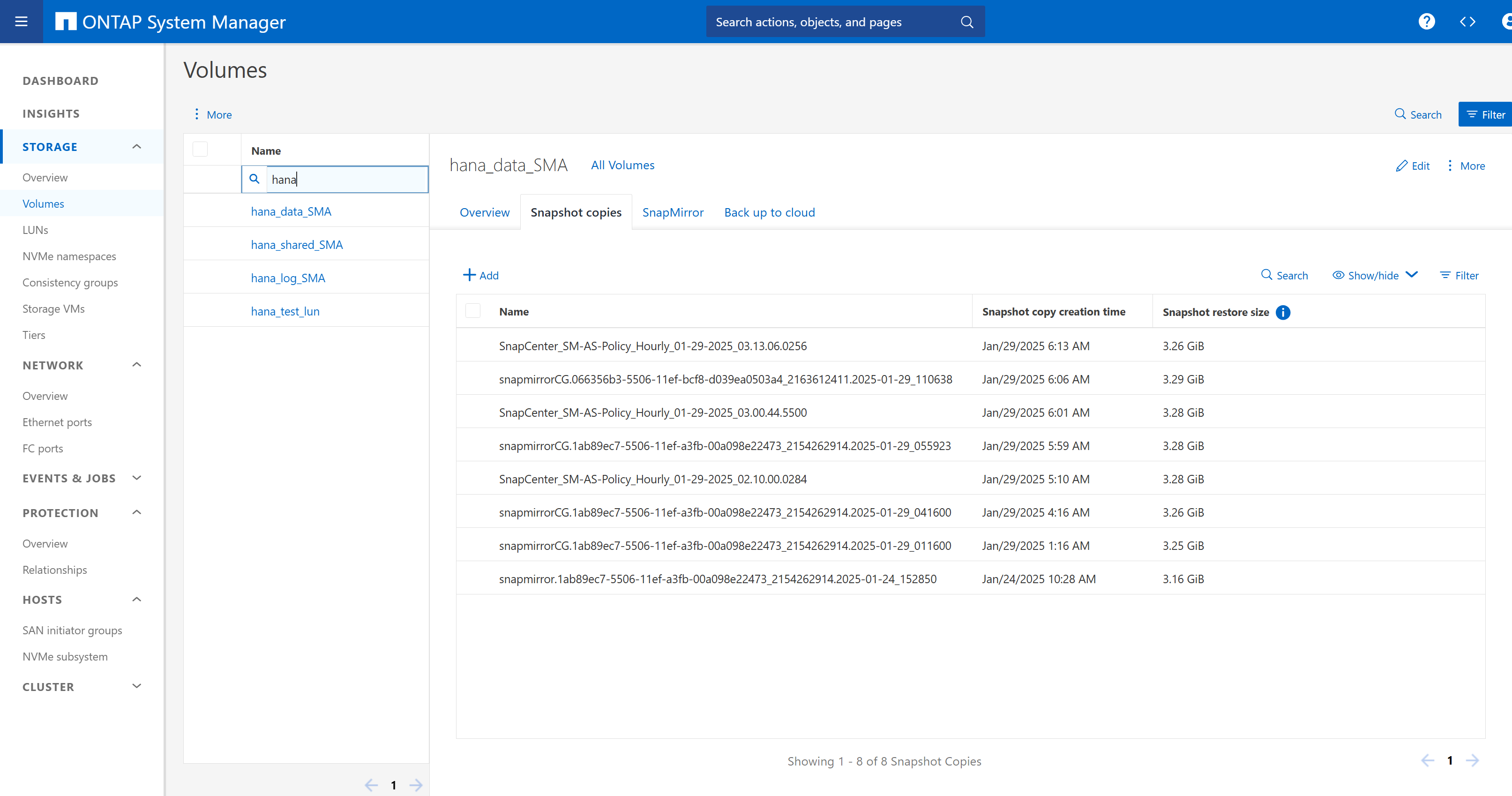

下图显示了A700集群中HANA数据卷的Snapshot。

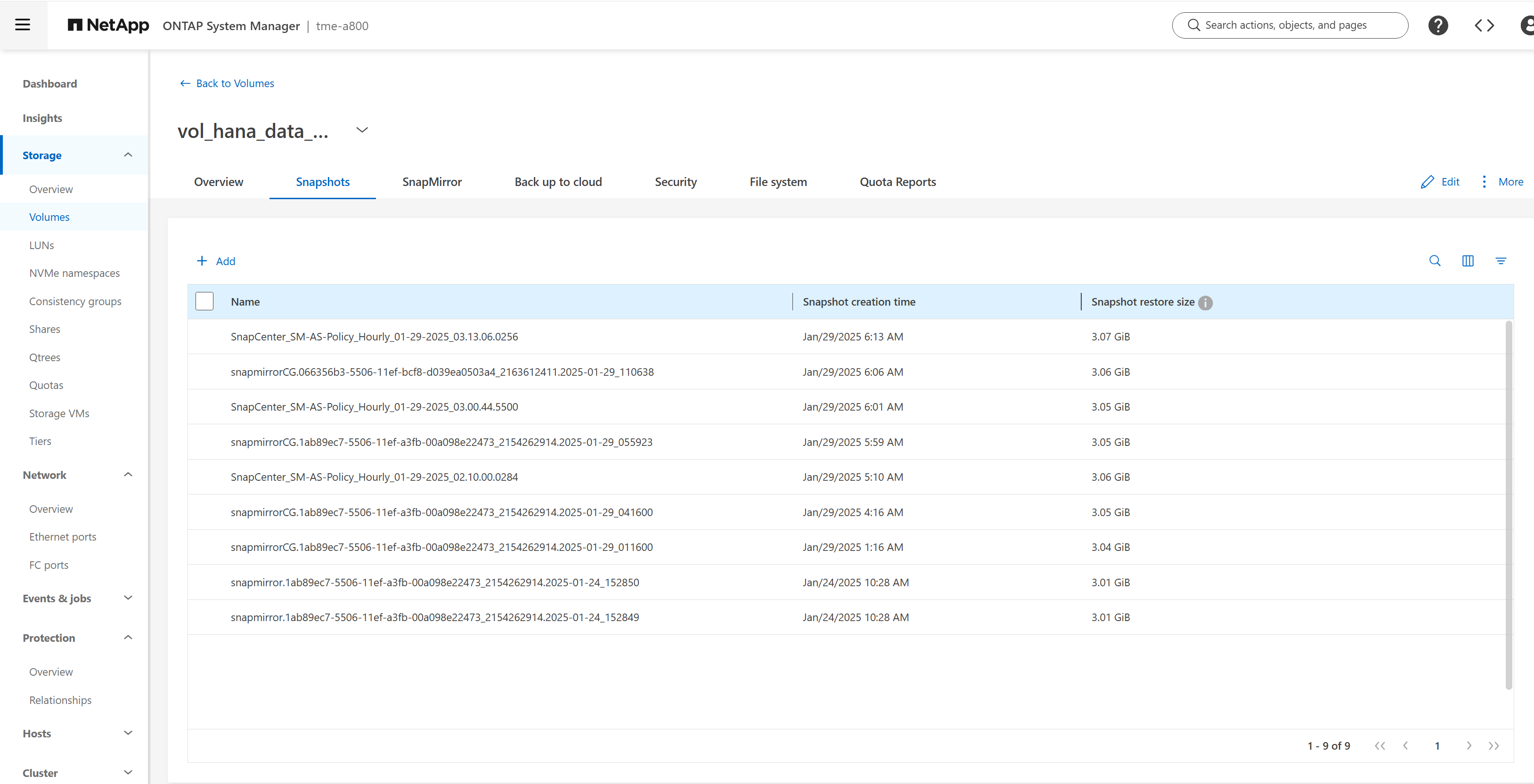

下图显示了A800集群中HANA数据卷的Snapshot。
