准备部署具有 ONTAP 存储的 Nutanix Cloud Platform

贡献者 netapp-jsnyder
PDF

查看将 Nutanix AHV 仅计算主机连接到 ONTAP 存储的先决条件和推荐的网络架构。此设计可让您独立于计算扩展存储容量和性能，无需仅为存储增长而添加 Nutanix 节点。

该设计在 Nutanix AHV 仅计算主机和 ONTAP 存储控制器之间使用专用存储网络。存储流量通过专用虚拟交换机（vswitch1）和外部存储 VLAN 与管理和应用流量隔离。ONTAP 通过专用 SVM 数据 LIF 提供 NFSv3 存储服务，而 SVM 管理 LIF 与 REST API 一起用于存储管理和集成。

为了提高弹性和性能，Nutanix 仅计算主机和 ONTAP 控制器在冗余网络路径上使用 LACP（主动/主动）。如果 LACP 不可用，则使用 MAC 固定的主动/主动模式在虚拟交换机层提供负载均衡。存储流量应驻留在专用的非路由 VLAN 上，而管理、实时迁移、灾难恢复复制和应用流量将继续使用标准路由网络。

前提条件

在将 ONTAP 存储与 Nutanix Cloud Infrastructure 集成之前，请确保满足以下要求。

Nutanix 集群

运行 AHV 的 Nutanix 集群已部署并运行，并满足以下要求：

  • 至少三个节点。

  • 计算节点满足 Nutanix 对 CPU、内存、网络和启动设备的最低要求。有关详细信息，请参见“最低计算要求”。

  • 适用的 Nutanix 兼容性矩阵中列出了硬件和软件。请参阅 "计算平台的兼容性和互操作性表"。

NetApp ONTAP 存储

NetApp ONTAP 存储已部署并配置为启用 NFS 服务，并满足以下要求：

  • 支持的 ONTAP 平台：AFF A 系列（全闪存）、AFF C 系列（全闪存）和 FAS（混合闪存）。

  • ONTAP 运行支持的版本：9.15.1P18 或更高版本、9.16.1P16 或更高版本、9.17.1P8 或更高版本、9.18.1P4 或更高版本，或 9.19.1P2 或更高版本。

  • ONTAP One 许可。

  • ONTAP 存储虚拟机（SVM）被配置为向 Nutanix 计算集群提供存储服务。

  • 一个或多个 FlexVol 卷被导出为 NFS 共享。Nutanix 集群挂载 NFS 导出并将其呈现为工作负载的共享存储。

  • NetApp 强烈建议使用接口组作为 NFS LIF 的主端口。有关详细信息，请参见 "组合物理端口以创建 ONTAP 接口组"。

网络连接

  • 提供专用存储网络，至少为 10 GbE。建议使用 25 GbE 或更高。

  • 独立接口可用于存储流量。

  • 巨型帧（MTU 9000）在受支持的存储网络中配置一致。

备注

  • 为 ONTAP 存储流量使用专用虚拟交换机，并配置 9000 字节（巨型帧）的 MTU。

  • 为 ONTAP 专用网络启用网络分段后，无法将其禁用。禁用网络分段会使存储专用 IP 无法访问，并可能导致严重的集群服务故障。

网络架构

下图显示了 Nutanix AHV 节点与 ONTAP 集群之间的连接。

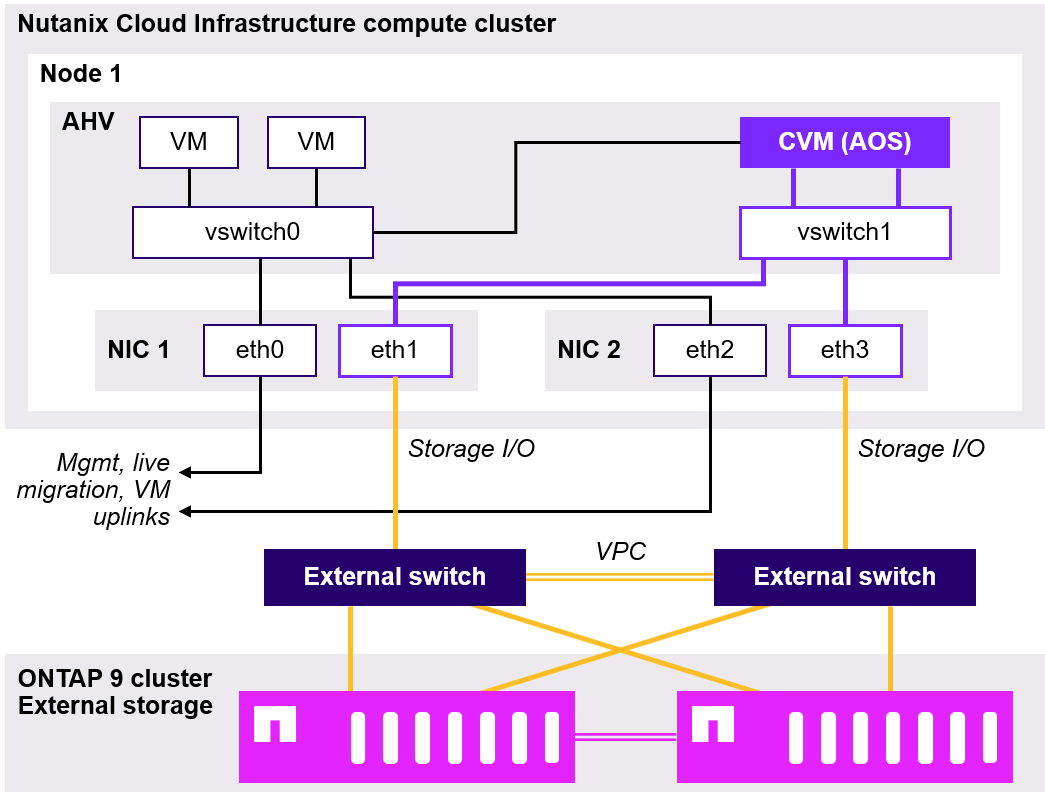

显示 Nutanix AHV 节点的网络图，其中 vswitch0 和 vswitch1 通过两个外部交换机连接到 ONTAP 9 集群

下表介绍了每个网络组件、其配置及其用途。

组件 配置 目的

Nutanix 计算节点

用于管理和用户 VM 网络（路由 VLAN）以及存储网络（非路由 VLAN）的绑定 NIC。如果无法使用绑定 NIC，请对虚拟交换机使用双活上行链路。

提供网络冗余，同时隔离管理、VM 和存储流量。

ONTAP 存储控制器

SVM 管理 LIF 和 SVM 数据 LIF。尽可能使用接口组进行容错和负载平衡。

管理 LIF 用于 ONTAP 管理。数据 LIF 为 Nutanix 集群提供 NFSv3 存储访问权限。

管理和用户 VM 网络（路由 VLAN）

Prism 管理、CVM 流量、实时迁移和复制流量

承载集群管理和虚拟机流量。

内部存储网络（非路由）

CVM 到 CVM 通信、AHV 服务、集群节点间流量

用于存储和集群服务的专用网络。与用户流量隔离。

外部存储网络（非路由 VLAN）

AHV/CVMs 和 ONTAP 之间的 NFSv3 存储流量

提供对 ONTAP 存储的低延迟、高性能访问。

vswitch0

Nutanix 管理、应用程序流量、实时迁移和复制

用于管理和 VM 联网的主虚拟交换机。

vswitch1

专用 NFSv3 存储流量。最少两个物理上行链路。建议使用 LACP（主动/主动）。MTU 9000。

专用存储交换机，为 ONTAP 连接提供最佳性能、弹性和流量隔离。

高级部署步骤

完成以下高级步骤以准备 ONTAP，配置存储网络，并将 Nutanix 主机连接到 ONTAP 存储。

  1. 部署和配置 ONTAP。

    1. 请参阅 "ONTAP 快速入门"。

    2. 尽可能创建接口组。请参阅"组合物理端口以创建 ONTAP 接口组"。

    3. 为 ONTAP 网络创建 SVM。请参阅"为 ONTAP 网络创建 SVM"。

    4. 为管理和 NFS 数据创建 ONTAP LIF。请参阅"创建ONTAP LIF"。

    5. 使用 ONTAP System Manager 添加卷。卷必须使用 UNIX 安全样式来提供 NFSv3 数据。请参阅"使用 ONTAP System Manager 添加卷"和"使用指定的连接点创建 ONTAP NAS 卷"。

    6. 配置导出策略以允许从 Nutanix 仅计算主机进行访问。请参阅 "导出策略如何控制客户端对 ONTAP NFS 卷或 qtree 的访问"。

  2. 配置存储网络。

    1. 为 NFS 存储流量创建专用非路由 VLAN。请参阅"创建专用非路由 VLAN"。

    2. 配置冗余交换基础设施。

    3. 启用端到端的巨型帧（MTU 9000）。对于 ONTAP，请参阅 "更改 ONTAP 广播域中端口的 MTU 值"。

  3. 配置 Nutanix 主机并将其连接到 ONTAP。

    1. 验证与 ONTAP NFS 数据 LIF 的连接。

    2. 验证负载均衡和路径冗余。

  4. 创建专用存储虚拟交换机。

    1. 在 Nutanix AHV 上创建 vswitch1。

    2. 请至少分配两个专用物理 NIC。

    3. 在支持的情况下配置 LACP（主动/主动）。

  5. 验证恢复能力。

    1. 测试存储路径故障转移。

    2. 确认 AHV 在链路或交换机故障期间自动重新路由存储流量，而不会影响正在运行的 VM。

该架构为 Nutanix 环境提供了高性能、高可用性的存储结构，同时允许计算和存储资源独立扩展。可以通过 ONTAP 扩展来适应存储增长，而无需额外的 Nutanix 仅计算节点，从而降低基础设施成本，同时保持企业级性能和可用性。
