填写Cisco Nexus 9336C-x2布线工作表

贡献者
PDF

使用以下布线图完成控制器和交换机之间的布线。

使用缆线连接交换机连接的NS224存储

如果要使用缆线将 NS224 存储作为交换机连接，请按照交换机连接图进行操作：

交换机连接

请参见 "Hardware Universe" 有关交换机端口的详细信息。

使用缆线将NS224存储作为直连存储

如果要将 NS224 存储连接为直连存储，而不是使用共享交换机存储端口，请按照直连图进行操作：

直连

请参见 "Hardware Universe" 有关交换机端口的详细信息。

Cisco Nexus 9336C-x2 布线工作表

如果要记录受支持的平台，则必须参考填写好的布线工作表示例，填写空布线工作表。

每对交换机上的端口定义示例如下：

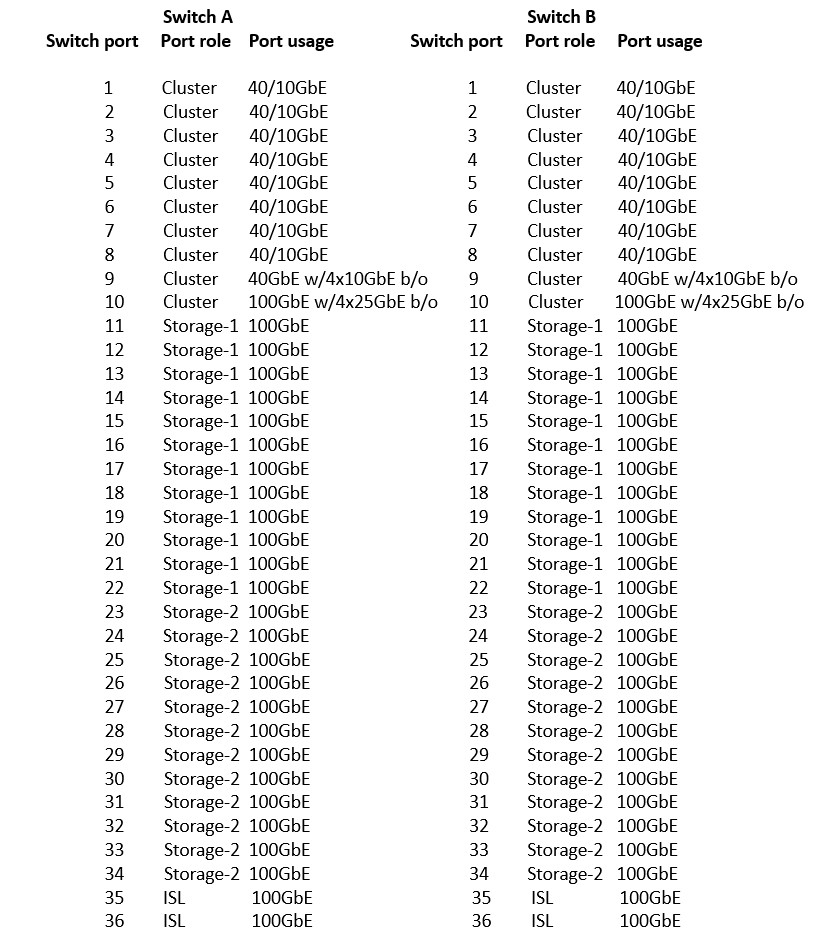

布线工作表

其中：

  • 100 G ISL 连接到交换机 A 端口 35

  • 100 G ISL 连接到交换机 A 端口 36

  • 100 G ISL 连接到交换机 B 端口 35

  • 100 G ISL 连接到交换机 B 端口 36

空布线工作表

您可以使用空白布线工作表记录支持用作集群节点的平台。Hardware Universe 的 " 支持的集群连接 " 表定义了平台使用的集群端口。

空布线工作表

其中：

  • 100 G ISL 连接到交换机 A 端口 35

  • 100 G ISL 连接到交换机 A 端口 36

  • 100 G ISL 连接到交换机 B 端口 35

  • 100 G ISL 连接到交换机 B 端口 36
