NetApp Workload Factory 的连接和信任路径
建议更改
PDF
NetApp Workload Factory 与 AWS API、客户 AWS 帐户资源、AWS Lambda 链接和 Amazon Bedrock 进行通信，每个都有自己的协议、端口和身份验证方法。这些连接被组织成分组，将 AWS 管理平面、ONTAP 数据平面和 Lambda 链接流量分开，以便您可以独立评估信任边界。
连接路径
Workload Factory 建立了几条不同的连接路径，每条路径都用于发现、配置和管理 AWS 和 ONTAP 资源的特定目的。有些路径源自 Workload Factory 本身，使用假定的 AWS 凭据，而其他路径则通过 Lambda link 运行，该链接在您的 VPC 内部运行，以访问 ONTAP 管理端点，而无需将其公开暴露。通往 Amazon Bedrock 的可选路径支持 AI 辅助诊断，仅在您的组织启用该功能时才处于活动状态。
以下各节将介绍每条路径，包括所涉及的 AWS 或 ONTAP API、使用的凭据或身份验证以及确定路径是否处于活动状态的任何条件。了解这些路径有助于您评估 Workload Factory 所需的网络访问和权限，以及数据跨越帐户或 VPC 边界的位置。
Workload Factory 到 AWS API
Workload Factory 使用 DescribeFileSystems、 DescribeVolumes、 CreateVolume、 UpdateVolume、 DeleteVolume、
CreateFileSystem、 CreateBackup、 `DescribeBackups`和 EC2/VPC API 进行子网和安全组发现。
-
收集器服务大约每五小时扫描一次。
-
CRUD 操作按需运行。
-
所有调用均使用带有外部 ID 的 STS 假定临时凭据。
Workload Factory 到客户 AWS 账户资源（编排和自动化）
Workload Factory 与 AWS 交互以进行通信和创建资源。编排和自动化有几种方式。
-
AWS CloudFormation 模板：Workload Factory 使用 AWS CloudFormation 模板来创建角色和文件系统等资源。例如，当您在用户界面中创建文件系统时，Workload Factory 会直接调用 CloudFormation 并将您重定向到您的 AWS 账户。
-
AWS API 调用：Workload Factory 使用 AWS API 调用 (STS
AssumeRole) 为 FSx for ONTAP 相关活动发送 API 命令。 -
AWS Lambda：NetApp Workload Factory 使用 CloudFormation 为与 ONTAP 通信的链接部署 AWS Lambda 函数。

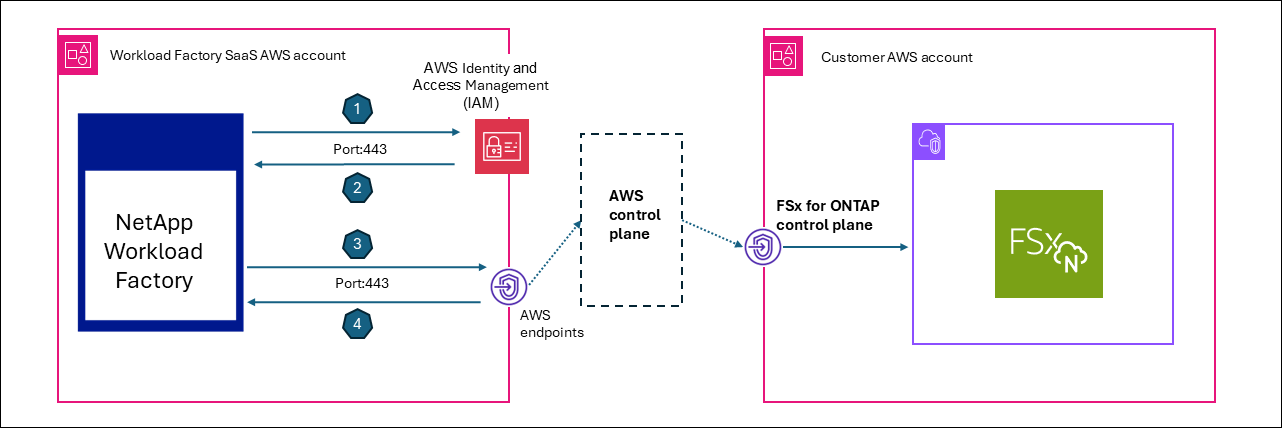

下图显示了 Workload Factory 如何利用 NetApp AWS 账户与具有 FSx for ONTAP 文件系统的客户 AWS 账户之间的信任关系。
-
Workload Factory 使用来自 AWS IAM 服务的特定客户外部 ID 请求 AWS STS
AssumeRole。 -
AWS IAM 服务检索角色并创建会话。
-
Workload Factory 发出具有会话权限的 AWS API 请求。
-
Workload Factory 接收来自 FSx for ONTAP 控制平面的 AWS API 响应。
Lambda 到 ONTAP 管理端点的连接
Lambda 链接在客户 VPC 内部运行，用于私有子网访问，而不会公开暴露 ONTAP。从链接到 ONTAP 管理端点的所有连接均仅为出站连接，因此不需要入站连接或暴露端点。此链接仅用于 Amazon FSx for NetApp ONTAP API 不会公开的 ONTAP 原生操作。
Workload Factory 对卷、存储 VM 和集群操作以及只读诊断和性能数据使用以下协议：
-
HTTPS/443 (REST)
-
SSH/22 (CLI)
Lambda 链接到 AWS Secrets Manager（ONTAP 凭据检索）
仅当 ONTAP 管理员凭据存储在 AWS Secrets Manager 中时使用（替代方案：使用信封加密在 Workload Factory 中加密的凭据）。
-
代理转发器在标头中传递
x-aws-secret-arn（Base64 编码）。 -
Lambda 链接在执行时调用 `GetSecretValue`以检索密码。
这将密码保留在您的账户边界内，并防止从 Workload Factory 传输。
Workload Factory 和客户组件到 Amazon Bedrock（AI 诊断）
仅当启用了 AI 诊断时，才会使用此路径。
-
事件分析器使用此路径进行 EMS 分析和延迟诊断。
-
Bedrock 使用您假定的凭据和推理配置文件 ARN 运行，因此数据不会流向 NetApp 的帐户。
发送到 Bedrock 的数据可以包括 EMS 事件 JSON、QoS 统计、卷配置、聚合数据和节点信息。仅当为每个组织配置了推理配置文件时，路径才处于活动状态 (ai_analyzer_config 表）。
连接组（协议、端口和身份验证）
A 组 — AWS 管理平面信任路径（假定凭据）
| 连接 | 协议 | 端口 | 方向 | 身份验证 | 理由 |
|---|---|---|---|---|---|
STS AssumeRole |
HTTPS |
443 |
WF → AWS STS （客户帐户） |
IAM 凭据 + ExternalId |
获取临时跨账户凭据 |
FSx API（描述/创建/更新/删除） |
HTTPS |
443 |
WF → AWS FSx 端点（客户区域） |
STS 临时凭据 |
文件系统和卷生命周期管理 |
EC2/VPC API |
HTTPS |
443 |
WF → AWS EC2 端点 |
STS 临时凭据 |
安全组、子网和 VPC 发现 |
CloudFormation API |
HTTPS |
443 |
WF → AWS CFN 端点 |
STS 临时凭据 |
IAM 角色和 FSx 配置的堆栈部署 |
Secrets Manager GetSecretValue |
HTTPS |
443 |
WF → AWS Secrets Manager 端点（客户帐户） |
STS 临时凭据 |
检索 ONTAP 管理员密码（当 Secrets Manager 存储时） |
KMS加密/解密 |
HTTPS |
443 |
WF → AWS KMS 端点 |
STS 临时凭据 |
卷加密密钥操作 |
所有 AWS API 调用都使用客户的区域端点，如果已配置，可以通过 VPC 端点进行路由。
B 组 — ONTAP 数据平面
ONTAP 数据平面始终通过 Lambda 链接进行代理；Workload Factory 服务从不直接连接到 ONTAP。
| 连接 | 协议 | 端口 | 方向 | 身份验证 | 理由 |
|---|---|---|---|---|---|
ONTAP REST API |
HTTPS |
443 |
链接（客户 VPC）→ ONTAP 管理 LIF |
基本身份验证（用户名/密码）或 Secrets Manager ARN |
集群、卷和存储 VM 配置；QoS；EMS 事件；ARP 状态 |
ONTAP SSH CLI |
SSH |
22 |
链接（客户 VPC）→ ONTAP 管理 LIF |
密码认证 |
诊断命令（QoS 统计、df、事件日志、效率） |
代理转发器的路由策略（优先级顺序）：
-
显式 `x-link-id`标头：从数据库中查找 Lambda ARN
-
目标 ID（FSx 文件系统 ID）：查找关联的链接
-
控制台代理 ID：通过消息代理路由到控制台代理
组 C — AWS Lambda 链接（部署在您的 VPC 中）
| 连接 | 协议 | 端口 | 方向 | 身份验证 | 理由 |
|---|---|---|---|---|---|
Lambda 调用 |
HTTPS (AWS SDK) |
443 |
WF → AWS Lambda API （客户帐户） |
IAM ( |
从客户 VPC 中执行 ONTAP REST/SSH 命令 |
Lambda → ONTAP |
HTTPS + SSH |
443, 22 |
Lambda（客户 VPC）→ ONTAP 管理 LIF |
基本身份验证/密码 |
通过私有子网访问 ONTAP，无需公开暴露 |
D 组 — NetApp Console Agent（VPC 中的 EC2，仅出站）
| 连接 | 协议 | 端口 | 方向 | 身份验证 | 理由 |
|---|---|---|---|---|---|
代理轮询 |
HTTPS |
443 |
控制台代理（客户 VPC）→ WF 消息代理 |
不记名令牌（occm-access scope） |
长时间轮询挂起的 ONTAP 命令（7 秒超时；重新连接） |
代理响应 |
HTTPS |
443 |
控制台代理（客户 VPC）→ WF 消息代理 |
Bearer 令牌 |
返回 ONTAP 命令结果（可选 zlib 压缩） |
控制台代理 → ONTAP |
HTTPS + SSH |
443, 22 |
控制台代理（客户 VPC）→ ONTAP 管理 LIF |
基本身份验证/密码 |
执行代理的 ONTAP 操作 |
关键设计：Workload Factory 从不向 Console 代理发起入站连接。工作在 Redis 流中排队；Console 代理轮询 GET /messagebroker/v1/requests`并响应 `POST /messagebroker/v1/responses。
组 E — CloudFormation 自定义资源回调
| 连接 | 协议 | 端口 | 方向 | 身份验证 | 理由 |
|---|---|---|---|---|---|
CloudFormation → WF Lambda |
HTTPS |
443 |
CloudFormation（客户）→ WF Lambda (NetApp) |
JWT 令牌 + 引用令牌 |
报告 IAM 角色创建状态并传回角色 ARN |
ONTAP CloudFormation 资源提供程序 → 链接 |
HTTPS |
443 |
CloudFormation 资源 Lambda（客户）→ 链接 Lambda（客户） |
身份与访问管理 |
在堆栈操作期间创建/更新/删除 ONTAP 资源 |
摘要：VPC 的网络要求
| 组件 | 入站 | 出站 |
|---|---|---|
FSx for ONTAP |
来自 Link Lambda 或控制台代理安全组的端口 443 和 22 |
不适用 |
链接 Lambda |
无 |
端口 443（ONTAP、AWS APIs）和端口 22（ONTAP SSH） |
控制台代理 EC2 |
无 |
端口 443（WF 端点、ONTAP、AWS APIs）和端口 22（ONTAP SSH） |
VPC端点（可选） |
不适用 |
STS、FSx、S3、Secrets Manager、Lambda、CloudFormation |
客户 VPC 中的任何组件都不需要入站互联网访问。所有连接都是出站发起的（控制台代理轮询）或通过 AWS 服务 API 调用（Lambda Invoke）。
