NetApp支援多種選用元件、以進一步強化FlexPod 「資料中心架構」。以下小節將概述選用元件。
MetroCluster
支援兩種不同的NetApp支援功能、可在雙節點或四節點叢集組態中持續提供可用度。FlexPod MetroCluster支援同步複寫以處理關鍵工作負載。MetroCluster它需要雙站台組態、並與Cisco交換器相連。站台之間的最大支援距離約為186英里（300公里）MetroCluster 、MetroCluster 而若為景點、則可增加至約435英里（700公里）。下圖分別說明FlexPod 採用NetApp MetroCluster 技術的「資料中心」、FlexPod 以及採用NetApp MetroCluster 產品介紹的「資料中心」、以及採用NetApp產品介紹的「資料中心」。
下圖說明FlexPod 採用NetApp MetroCluster 技術的「資料中心」。
下圖說明FlexPod 採用NetApp MetroCluster RID IP架構的「資料中心」。
從推出支援功能時起、即可在第三個站台部署支援程式、以監控整個流程、並在發生站台災難時、協助自動化非計畫性切換。ONTAP ONTAP MetroCluster
若要部署支援擴充第2層站台對站台連線功能的靜態IP解決方案、只要網路頻寬和交換器符合下圖所示的需求、您就可以將ISL和使用符合需求的交換器當作符合需求的可靠性IP交換器來節省成本。FlexPod MetroCluster FlexPod MetroCluster 說明FlexPod MetroCluster 採用ISL共享和相容交換器的靜態IP解決方案。
下圖說明VXLAN Multi-Site架構和MetroCluster 支援FlexPod MetroCluster VXLAN Multi-Site架構部署的支援功能、以利實現一套支援整個IP解決方案的功能。
-
VXLAN Multi-Site Fabric for FlexPod MetroCluster FeXIP解決方案
-
適用於整個IP解決方案的IP儲存架構MetroCluster FlexPod MetroCluster
端點對端點FC-NVMe
端點對端點FC-NVMe可無縫延伸客戶現有的SAN基礎架構、以利即時應用程式、同時提供更高的IOPS與處理量、並減少延遲。
現有的32G FC SAN傳輸可用於同時傳輸NVMe和SCSI工作負載。
下圖說明FlexPod 採用Cisco MDS的適用於FC的「功能不整資料中心」。
如需FlexPod 更多有關「效能優勢」的詳細資訊、請參閱 "推出端點對端點NVMe for FlexPod 《支援不全》白皮書。"
如需 ONTAP 實作的詳細資訊，請參閱 "TR-4684：使用NVMe實作及設定現代化SAN"。
FC SAN透過Cisco MDS開機
為了使用專屬的SAN網路來提升擴充性、FlexPod 透過Cisco MDS交換器和Nexus交換器支援FC、例如Cisco Nexus 93108Tc-FX。Cisco MDS的FC SAN開機選項具有下列授權與硬體需求：
-
每個NetApp儲存控制器至少有兩個FC連接埠；每個SAN架構有一個連接埠
-
每個NetApp儲存控制器上都有FC授權
-
NetApp支援的Cisco MDS交換器和韌體版本 "IMT"
如需MDS型設計的詳細指引、請參閱CVD "《VMware vSphere 6.7U1 Fibre Channel and iSCSI Deployment Guide》（VMware vSphere 6.7U1資料中心光纖通道與iSCSI部署指南）FlexPod"。

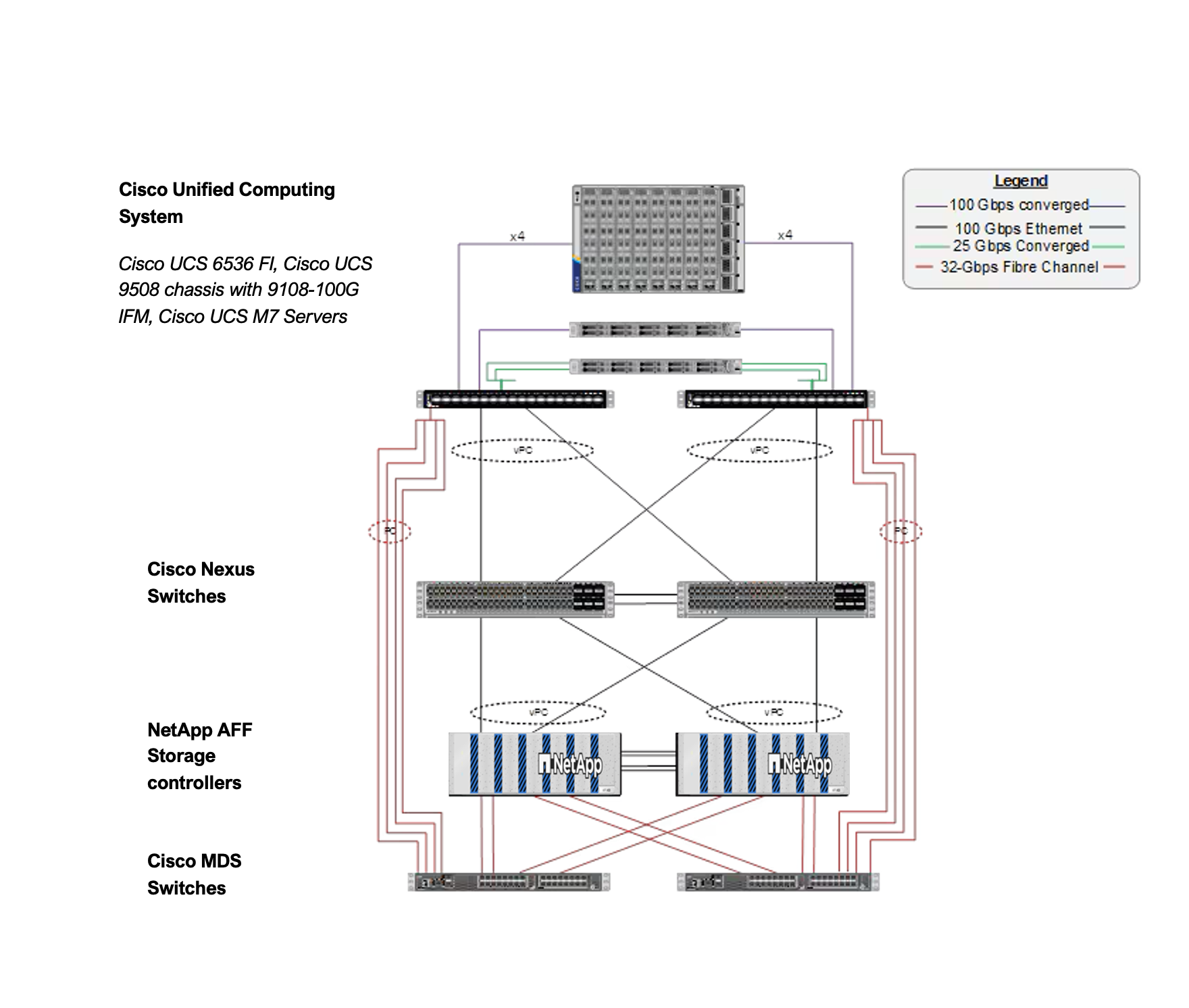

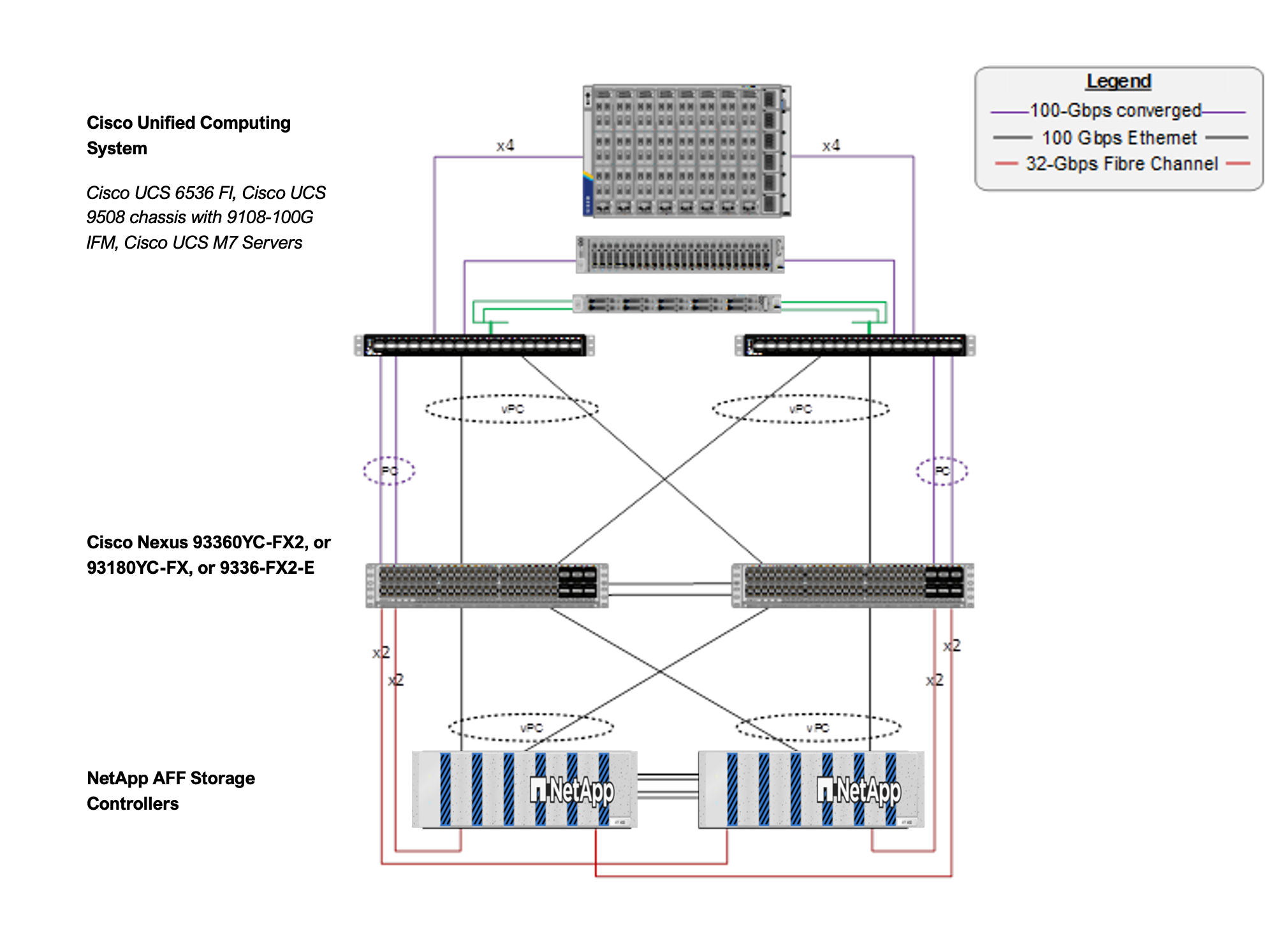

下圖顯示FlexPod 採用MDS連線功能的FC的「資料中心」範例、FlexPod 以及使用Cisco Nexus 93180YC-FX的「FC的「資料中心」。
使用Cisco Nexus開機FC SAN
傳統FC SAN開機選項具有下列授權與硬體需求：
-
在Cisco Nexus 5000系列交換器中執行FC分區時、需要Cisco Nexus 5000系列交換器的儲存傳輸協定服務套件授權（FC_feature_pkg）。
-
在Cisco Nexus 5000系列交換器中執行FC分區時、網路互連與Cisco Nexus 5000系列交換器之間需要SAN連結。如需額外的備援、建議在連結之間使用SAN連接埠通道。
-
Cisco Nexus 5010、5020和5548P交換器需要獨立的FC或通用連接埠（UP）模組、才能連線至Cisco UCS Fabric互連和NetApp儲存控制器。
-
Cisco Nexus 93180YC-FX需要FC功能授權、才能啟用FC。
-
每個NetApp儲存控制器至少需要兩個8/16/32GB FC連接埠才能連線。
-
NetApp儲存控制器需要FC授權。
除非在光纖互連中執行FC分區、否則使用Cisco Nexus 7000或9000系列交換器會排除傳統FC的使用。在這種情況下、不支援連接至交換器的SAN上行鏈路。
下圖顯示FC連線組態。
FCoE SAN開機選項
FCoE SAN開機選項具有下列授權與硬體需求：
-
在交換器中執行FC分區時、需要Cisco Nexus 5000或7000系列交換器的儲存傳輸協定服務套件授權（FC_feature_pkag）。
-
在交換器中執行FC分區時、Fabric互連和Cisco Nexus 5000或7000系列交換器之間需要FCoE上行鏈路。如需額外的備援、也建議在連結之間使用FCoE連接埠通道。
-
除非有內建統一化目標介面卡2（UTA2）連接埠、否則每個NetApp儲存控制器都需要至少一個雙埠統一化目標介面卡（UTA）附加卡來進行FCoE連線。
-
此選項需要NetApp儲存控制器上的FC授權。
-
如果您在交換器中使用Cisco Nexus 7000系列交換器、並執行FC分區、則需要能夠支援FCoE的線路卡。
除非在光纖互連中執行FC分區、且儲存設備連接至光纖與應用裝置連接埠互連、否則使用Cisco Nexus 9000系列交換器將無法使用FCoE。在這種情況下、不支援連接至交換器的FCoE上行鏈路。
下圖顯示FCoE開機案例。
iSCSI開機選項
iSCSI開機選項具有下列授權與硬體需求：
-
NetApp儲存控制器需要iSCSI授權。
-
Cisco UCS伺服器中需要能夠開機iSCSI的介面卡。
-
需要在NetApp儲存控制器上使用雙埠10Gbps乙太網路介面卡。

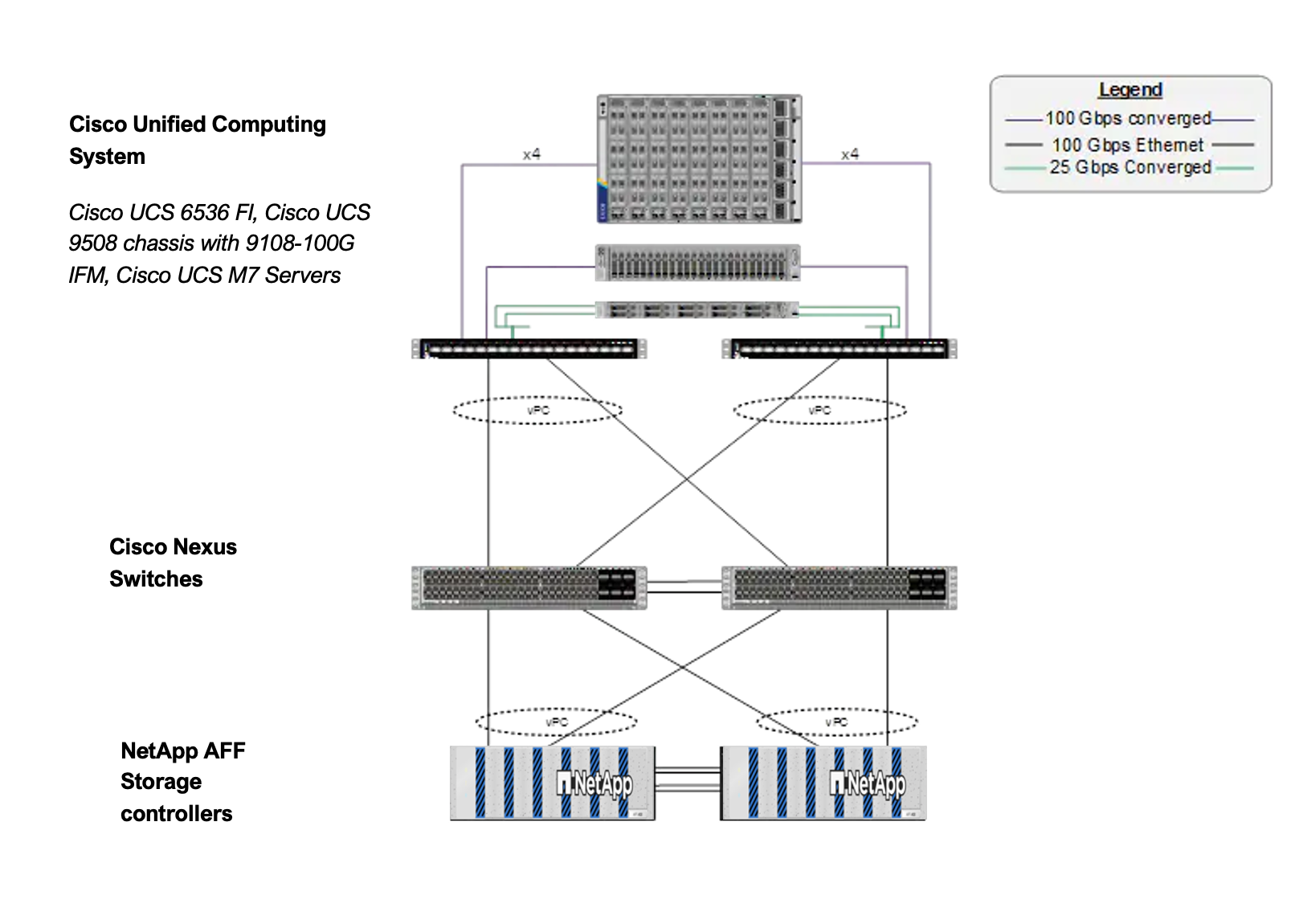

下圖顯示使用iSCSI開機的純乙太網路組態。
Cisco UCS直接連接NetApp儲存設備
NetApp AFF 的功能與FAS 功能不需使用任何上游SAN交換器、即可直接連接至Cisco UCS網路互連。
四種Cisco UCS連接埠類型可用於直接連線至NetApp儲存設備：
-
*儲存FC連接埠。*直接將此連接埠連接至NetApp儲存設備上的FC連接埠。
-
*儲存FCoE連接埠。*直接將此連接埠連接至NetApp儲存設備上的FCoE連接埠。
-
*設備連接埠。*直接將此連接埠連接至NetApp儲存設備上的10GbE連接埠。
-
*統一化儲存連接埠。*直接將此連接埠連接至NetApp UTA。
授權與硬體需求如下：
-
需要NetApp儲存控制器上的傳輸協定授權。
-
伺服器需要Cisco UCS介面卡（啟動器）。如需支援的Cisco UCS介面卡清單、請參閱NetApp "IMT"。
-
需要NetApp儲存控制器上的目標介面卡。

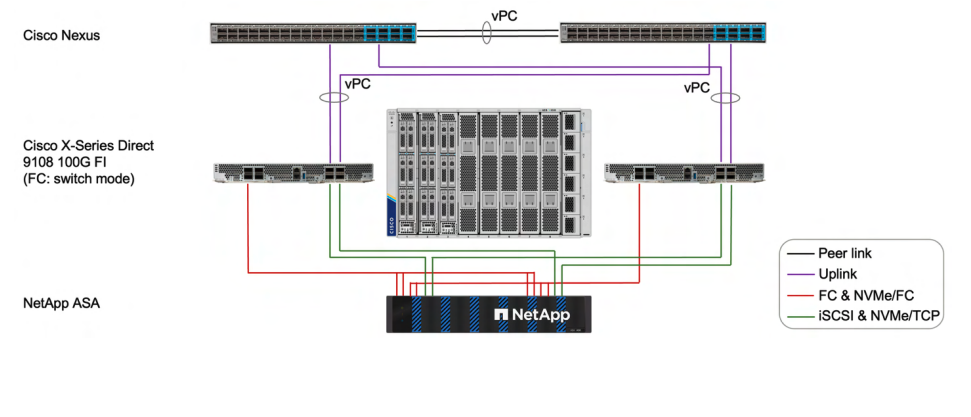

下圖顯示FC直接連線組態。
-
附註： *
-
Cisco UCS配置為FC交換模式。
-
從目標到架構互連的FCoE連接埠、均設定為FCoE儲存連接埠。
-
從目標到架構互連的FC連接埠會設定為FC儲存連接埠。

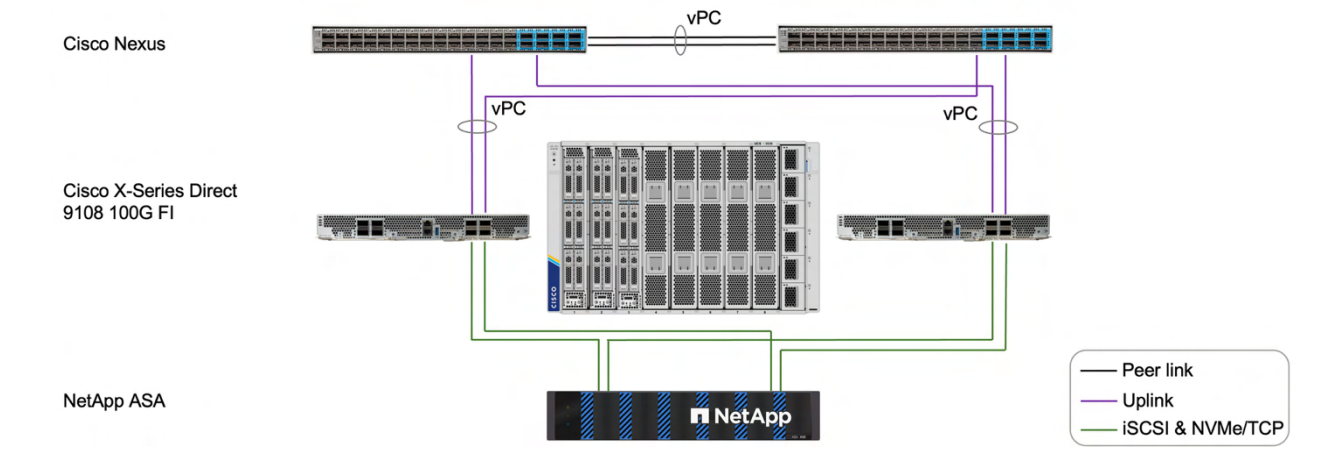

下圖顯示iSCSI/Unified IP直接連線組態。
-
附註： *
-
Cisco UCS配置為乙太網路交換模式。
-
從目標到光纖互連的iSCSI連接埠、會設定為iSCSI資料的乙太網路儲存連接埠。
-
從目標到架構互連的乙太網路連接埠、會設定為CIFS/NFS資料的乙太網路儲存連接埠。
