本節介紹使用 FSx for ONTAP設定 iSCSI 資料儲存庫的步驟。
先決條件
在將 FSx for ONTAP配置並連線為 iSCSI 資料儲存之前，您必須先部署 Amazon EVS 虛擬化環境。有關更多信息，請參閱《Amazon EVS 入門指南》文件。本節也假設您已經部署了 FSx for ONTAP檔案系統，請參閱上面的詳細方法部分以了解適當的步驟。
進階部署步驟
部署 FSx for ONTAP檔案系統以用作 Amazon EVS 的 iSCSI 資料儲存並在兩項服務之間建立連線將包括下列步驟：
-
為每個 ESXi 主機設定一個 iSCSI 網路適配器。
-
建立並設定 FSx for ONTAP檔案系統、磁碟區、LUN 等。
-
將 ESXi 主機連接到 FSx for ONTAP檔案系統伺服器。
-
建立 iSCSI 資料儲存虛擬機器檔案系統 (VMFS)。
新增 iSCSI 網路介面卡
需要在您環境中的每個 ESXi 主機上執行下列步驟。
-

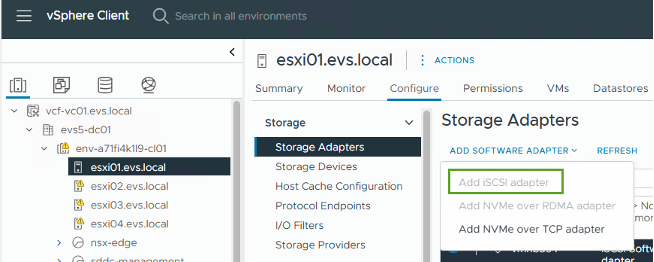

進入vSphere客戶端，選擇ESXi主機。在配置標籤下，選擇“新增軟體適配器”，然後從下拉式選單中選擇“新增 iSCSI 適配器”，如下所示：
-

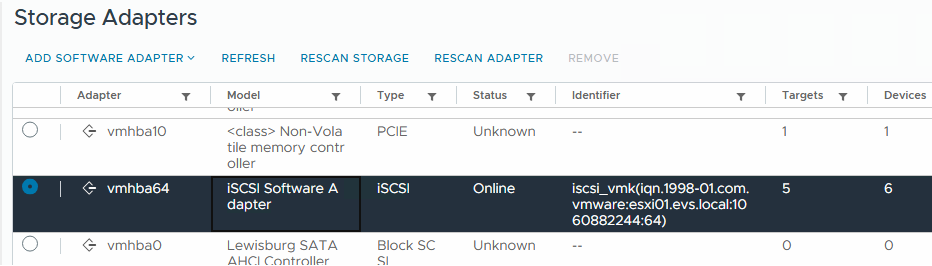

安裝完成後，您將進入儲存適配器畫面。從功能表列中選擇“重新掃描適配器”。記錄 iSCSI 適配器的 IQN：iqn.xxxx。該值稍後將在 LUN 映射步驟中使用。
建立 FSx for ONTAP卷
-
前往 AWS 控制台並進入 FSx for ONTAP檔案系統的頁面，然後按一下「建立磁碟區」。
-
選擇要建立磁碟區的 SVM。
-
在「卷詳情」頁面，輸入如下圖所示的詳情。完成後，按一下「建立」來設定磁碟區。選擇「已啟用」以開啟ONTAP儲存效率功能（壓縮、重複資料刪除和壓縮）。
-

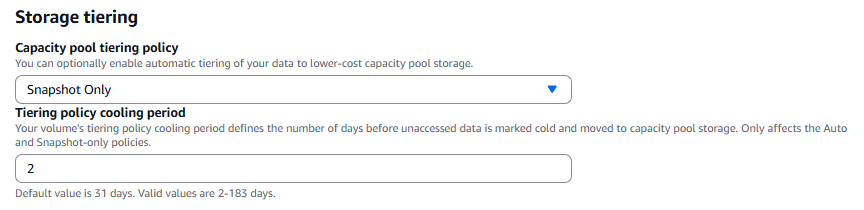

對於儲存分層選項，從下拉式選單中選擇“僅快照”並設定分層策略冷卻期。預設值為 31 天，但對於此範例，我們設定了兩天的冷卻期。
-
建立磁碟區後，使用ONTAP CLI 設定以下值：
環境 配置 數量保證
無（精簡配置）
部分儲備
0%
snap_reserve
0%
自動調整大小
擴大_縮小
儲存效率
已啟用
卷分層策略
僅快照
訪問時間更新（-atime-update）
錯誤的
最小預讀（-min-readahead）
錯誤的
快照策略
沒有任何
LUN 空間預留
已停用
LUN空間分配
已啟用
建立 LUN、igroup 和映射 LUN
在本節中，我們將展示如何建立將在 vSphere 中顯示為磁碟的 LUN。我們還將展示如何建立啟動器群組 (igroup)，它是可以存取 LUN 的啟動器的清單。 igroup 將允許從 vSphere ESXi 主機存取 LUN。最後，我們將展示如何將 igroup 對應到 LUN。
-
若要存取ONTAP CLI，請透過執行下列命令在 FSx for ONTAP檔案系統或 SVM 的管理連接埠上建立 SSH 會話：
[~]$ ssh fsxadmin@management_endpoint_ip
-
建立 LUN。確保將空間分配和空間預留設定為啟用。該大小應達到卷大小的 90%：
Fsxid::> lun create -vserver fsx -path /vol/DemoDS02/lun_name -size 1.8T -ostype vmware -space-allocation enabled -space-reservation disabled
-
建立 igroup，並新增叢集內所有 ESXi 主機的 IQN。
Fsxid::> lun igroup create -vserver fsx -igroup evs1 -protocol iscsi -ostype vmware -initiator iqn.1998-01.com.vmware:esxi01.evs.local:1060882244:64,iqn.1998-01.com.vmware:esxi02.evs.local:1911302492:64,iqn.1998-01.com.vmware:esxi03.evs.local:2069609753:64,iqn.1998-01.com.vmware:esxi04.evs.local:1165297648:64
-
使用以下程式碼映射 LUN：
Fsxid::> lun mapping create -vserver fsx -path /vol/DemoDS02/lun1 -igroup evs1 -lun-id 2
-
檢查 LUN 對應並驗證狀態是否已變更為「已對應」。這是必要的雙重檢查，以確保 LUN 處於映射狀態：
Fsxid::> lun show Vserver Path State Mapped Type Size --------- ------------------------------- ------- -------- -------- -------- fsx /vol/DemoDS02/lun1 online mapped vmware 1.80TB
從 SVM 取得 iSCSI 設定信息
-
運行 iSCSI show 並記錄目標名稱。這將用於 FSx for ONTAP磁碟的 vSphere 發現（注意：此目標名稱對於您的 SVM 是唯一的）：
Fsxid::> iscsi show -vserver fsx Vserver: fsx Target Name: iqn.1992-08.com.netapp:sn.c083e374f1b711ef9d9f8123a3ebcf46:vs.3 Target Alias: fsx Administrative Status: up -
記錄 iSCSI IP 位址：
Fsxid::> network interface show -vserver fsx -data-protocol iscsi -fields address vserver lif address ------- ------- ----------- fsx iscsi_1 10.0.10.134 fsx iscsi_2 10.0.10.227
發現 FSx for ONTAP iSCSI 伺服器
現在我們已經映射了 LUN，我們可以發現 SVM 的 FSx for ONTAP iSCSI 伺服器。請注意，對於 SDDC 中存在的每個 ESXi 主機，您都需要重複此處列出的步驟。
-
首先，確保連結到 FSx for ONTAP檔案系統（即連接到 ENI 的安全群組）的安全群組允許 iSCSI 連接埠。
有關 iSCSI 協定連接埠的完整清單以及如何應用它們，請參閱"使用 Amazon VPC 進行檔案系統存取控制"。
-
在 vSphere Client 中，前往 ESXi 主機 > 儲存適配器 > 靜態發現，然後按一下「新增」。
-
輸入上面的 iSCSI 伺服器 IP 位址（連接埠為 3260）。 iSCSI 目標名稱是來自 iSCSI show 指令的 IQN。按一下“確定”繼續。
-
精靈將關閉，您將進入資料儲存靜態發現畫面。在本頁的表格中，您將能夠驗證目標是否已被發現。
建立 iSCSI 資料存儲
現在我們已經發現了 iSCSI 伺服器，我們可以建立一個 iSCSI 資料儲存。
-
在 vSphere 用戶端中，前往「資料儲存」選項卡，選擇要部署資料儲存的 SDDC。右鍵單擊並選擇儲存圖示（如下圖螢幕截圖中的綠色箭頭所示），然後從下拉式選單中選擇“新資料儲存”：
-
您現在將進入新資料儲存精靈。在「類型」步驟中，選擇 VMFS 選項。
-
在“名稱和設備選擇”步驟中：
-
為您的資料儲存提供一個名稱。
-
選擇要連接到資料儲存的 ESXi 主機。
-
選擇發現的磁碟（LUN），然後按一下「下一步」。
-
-
在「VMFS 版本」步驟中，選擇「VMFS 6」。
-
在“分區配置”步驟中，保留預設設置，包括“使用所有可用分區”選項。按一下“下一步”繼續。
-
在「準備完成」步驟中，確保設定正確。完成後，按一下“完成”以完成設定。
-
返回「裝置」頁面並驗證資料儲存是否已連線。
