使用 FSx for ONTAP作為 NFS 資料儲存庫的部署過程

貢獻者 kevin-hoke
PDF

本節將展示如何將 FSx for ONTAP部署為 NFS 資料儲存區的步驟。部署 iSCSI 資料儲存區的步驟將在下一節中詳細介紹。

進階部署步驟

部署 FSx for ONTAP檔案系統作為 Amazon EVS 的 NFS 資料儲存並在兩種服務之間建立連線將包含下列步驟：

  • 在 Amazon EVS VCF 環境所在的相同 VPC 中設定 FSx for ONTAP檔案系統。

  • 驗證安全群組和路由表。

  • 連接 FSx for ONTAP儲存磁碟區以用作 Amazon EVS 的 NFS 資料儲存。

先決條件

在開始將 FSx for ONTAP設定為 Amazon EVS 的 NFS 資料儲存之前，應滿足以下先決條件：

  • Amazon EVS 虛擬化環境。有關如何執行此操作的更多信息，請參閱"Amazon EVS 入門指南"。

  • 使用適當的 SSD 儲存容量、預先配置的 IOPS 和吞吐量為ONTAP建立單一可用區 (AZ) FSx。

  • 為了獲得最佳效能，請將 FSx for ONTAP檔案系統放置在與 Amazon EVS 執行個體相同的 VPC 內。請注意，當 FSx for ONTAP部署在不同 VPC 時，也支援 VPC Peering。

  • 根據效能需求，選擇單可用區 FSx for ONTAP檔案系統所需的正確 IOPS 和吞吐量。看"FSx for ONTAP 的效能規格詳情"了解每個可用選項提供的吞吐量和 IOPS。

註 在本指南中，我們將在與服務存取子網路相同的子網路中部署 FSx for ONTAP檔案系統。

在 VPC 中部署 Amazon EVS 虛擬化環境後，您可以繼續設定將用作 NFS 資料儲存的單一可用區 FSx for ONTAP檔案系統。

註 您的 FSx for ONTAP檔案系統應部署在與 Amazon EVS SDDC 相同的 AZ 中。

建立 FSx for ONTAP檔案系統

以下步驟將向您展示如何設定和掛載 FSx for ONTAP檔案系統：

  1. 前往Amazon FSx控制台 `https://console.aws.amazon.com/fsx/`使用您的網際網路瀏覽器並使用您的憑證登入。

  2. 在控制台中，選擇建立檔案系統。這將啟動安裝精靈來建立 FSx for ONTAP檔案系統。

  3. 首先，選擇檔案系統類型。從可用的檔案系統選項中，選擇“Amazon FSx for NetApp ONTAP”，然後按一下“下一步”按鈕繼續。

    此圖表示選擇檔案系統類型對話框

  4. 您將可以在“快速建立”和“標準建立”選項之間進行選擇。快速建立提供預定義配置，標準建立允許您定義自己的配置。

    選擇“標準創建”選項。

    此圖表示選擇檔案系統類型、標準建立對話框

    現在您將進入標準建立檔案系統設定精靈。在檔案系統詳細資料頁面中，選擇並輸入如下圖所示的相同資訊：

    此圖表示選擇檔案系統類型、標準建立精靈

  5. 向下捲動到標有“網路和安全”的部分。在本節中，您將設定子網路和 VPC 的詳細資訊。為了本指南的目的，我們從下拉式選單中選擇了“EVS-VPC”，並選擇服務存取子網路（未標記的 VLAN）作為 EVS 虛擬環境的子網路。

    註 此子網路可以是 VPC 中任何未標記的私有子網路。只要配置了正確的路由，它也可以位於透過 VPC Peering 連接的不同 VPC/子網路中。

    網路安全對話框

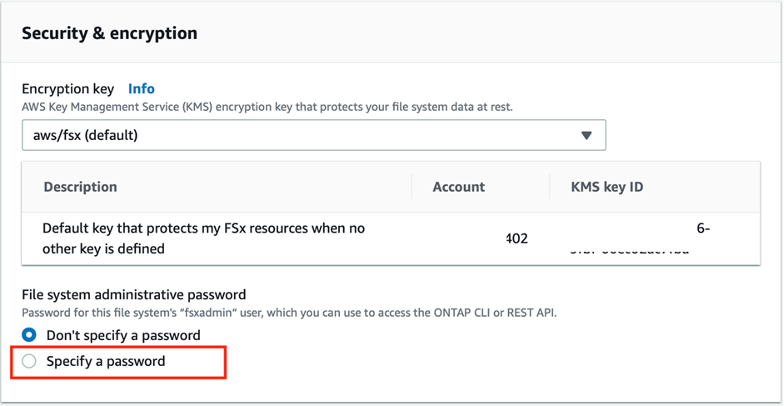

  6. 向下捲動，您會找到“安全性和加密”部分。在這裡，從下拉式選單中選擇加密金鑰。這些金鑰由 AWS 金鑰管理服務 (AWS KMS) 提供，並將保護 FSx for ONTAP檔案系統中的靜態資料。

    接下來，在「檔案系統管理密碼」設定中，為將管理檔案系統的 fsxadmin 使用者指定一個唯一的密碼。

    表示安全和加密對話框的圖

  7. 接下來，您將向下捲動到標題為「預設儲存虛擬機器配置」的部分。在這裡，您需要為儲存虛擬機器 (SVM) 提供一個名稱。

    此圖表示預設儲存虛擬機器配置對話框

  8. 接下來，向下捲動到標題為「預設磁碟區配置」的部分。在這裡您將為磁碟區提供名稱並設定磁碟區大小。磁碟區協定應為 NFS v3（預設為啟用）。按一下此選項可啟用儲存效率功能（壓縮、重複資料刪除和壓縮），以減少整體儲存使用量和成本。

    此圖表示預設磁碟區配置對話框

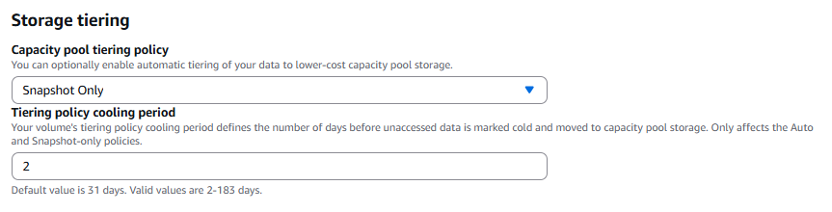

  9. 對於儲存分層選項，從下拉式選單中選擇“僅快照”並設定分層策略冷卻期。預設值為 31 天，但對於此範例，我們設定了兩天的冷卻期。

    該圖表示“存儲分層”對話框

  10. 建立磁碟區後，使用ONTAP命令列介面 (ONTAP CLI ) 修改下列參數：

    環境 配置

    數量保證

    無（精簡配置）

    部分儲備

    0%

    snap_reserve

    0%

    自動調整大小

    擴大_縮小

    儲存效率

    已啟用

    卷分層策略

    僅快照

    訪問時間更新（-atime-update）

    錯誤的

    最小預讀（-min-readahead）

    錯誤的

    快照策略

    沒有任何

  11. 在可選的「備份和維護」步驟中，停用每日自動備份並為每週維護視窗選擇「無首選項」。

    完成後按一下“下一步”。

    此圖表示檔案系統建立對話方塊的完成

  12. 現在，您將獲得按照前面步驟設定的整個檔案系統配置的審查。檢查所有參數無誤後，點選「建立檔案系統」按鈕完成設定。

    該圖表示檔案系統建立對話框

    該圖表示檔案系統建立對話框

    註 若要建立額外的 FSx for ONTAP檔案系統，您可以按照上面詳述的步驟操作，根據需要調整影響效能和磁碟容量的值。要了解有關 FSx for ONTAP效能選項的更多信息，請參閱"此文件頁面"。

驗證 VPC 和虛擬化環境路由和安全性群組

驗證 VPC 和 SDDC 路由和安全群組對於確保 Amazon EVS 虛擬化環境和 FSx for ONTAP檔案系統元件能夠正常協同工作非常重要。

  1. 瀏覽至 Elastic VMware 服務 > 虛擬化環境 > [您的 Amazon EVS 環境] 並選擇服務存取子網，如下方綠色箭頭所示：

    該圖表示上述步驟的對話框

  2. 這將打開子網面板。在此面板上找到路線表並點擊它。

    在此範例中，FSxN ONTAP檔案系統與 Amazon EVS VCF 環境位於相同 VPC 中，因此預設路由就足夠了。

    該圖表示上述步驟的對話框

    如果 FSx for ONTAP檔案系統位於不同的 VPC 中，則檢查是否已新增至該 VPC 的路由。在此範例中，已新增 VPC Peering 到 FSx for ONTAP系統所在 VPC 的路由。

    該圖表示上述步驟的對話框

  3. 接下來，您需要檢查連接到 FSx for ONTAP檔案系統的安全性群組（即連接到彈性網路介面 (ENI) 的安全群組）是否允許存取 NFS 連接埠。

    有關 NFS 和 iSCSI 協定連接埠的完整列表，請參閱連結： https://docs.aws.amazon.com/fsx/latest/ONTAPGuide/limit-access-security-groups.html ://docs.aws.amazon.com/fsx/latest/ONTAPGuide/limit-access-security-groups.html]使用 Amazon VPC 文件進行檔案系統存取控制]。

    若要驗證您的 FSx for ONTAP檔案系統是否與安全性群組關聯：

    1. 在 AWS 控制台中，導覽至 FSx > 檔案系統 > [您的 FSx for ONTAP檔案系統]。

    2. 在網路和安全性標籤中，按一下 ENI。

    3. 找到網路介面詳細資訊下列出的與 ENI 關聯的安全群組（如下圖中的綠色箭頭所示）。

      該圖表示上述步驟的對話框

    4. 驗證連接埠。在以下畫面所示的範例中，所有流量都被允許。但是，您可以將其限制為僅限 NFS 連接埠。以下是連接埠清單：

      • 連接埠 111 TCP：連接埠對映器，用於協商在 NFS 請求中使用哪些連接埠。

      • 連接埠 635 TCP：Mountd，用於接收傳入的掛載請求。

      • 連接埠 2049 TCP：NFS，用於處理 NFS 流量。

      • 連接埠 4045 TCP：網路鎖定管理器 (NLM)，處理鎖定請求。

      • 連接埠 4046 TCP：網路狀態監視器 (NSM)，當伺服器重新啟動以進行鎖定管理時，它會發送 NFS 用戶端通知。

        該圖表示上述步驟的對話框

將 FSx for ONTAP NFS 磁碟區附加到 Amazon EVS 以用作資料存儲

現在您的 FSx for ONTAP檔案系統已設定完畢，並且所有正確的連線參數都已驗證，接下來就可以將 FSx for ONTAP儲存磁碟區附加到 Amazon EVS 了。以下步驟將展示如何存取 vCenter 並將 FSx for ONTAP磁碟區掛載為 NFS 資料儲存：

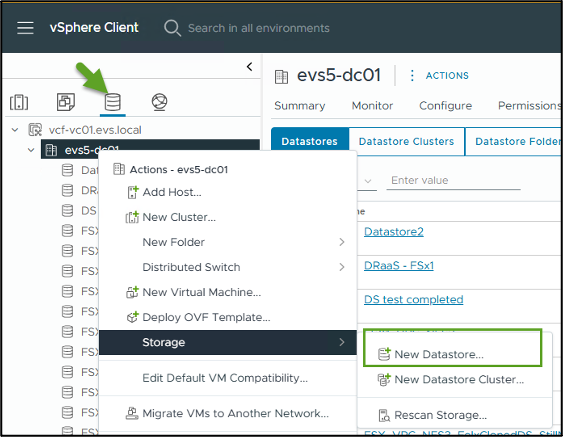

  1. 在 vSphere 用戶端中，前往「資料儲存」標籤。找到資料中心，導航至存儲>新資料存儲，如下所示：

    該圖表示上述步驟的對話框

  2. 您現在將進入新資料儲存精靈。在「類型」步驟中，您將選擇資料儲存類型。選擇“NFS”並點擊“下一步”繼續。

    該圖表示上述步驟的對話框

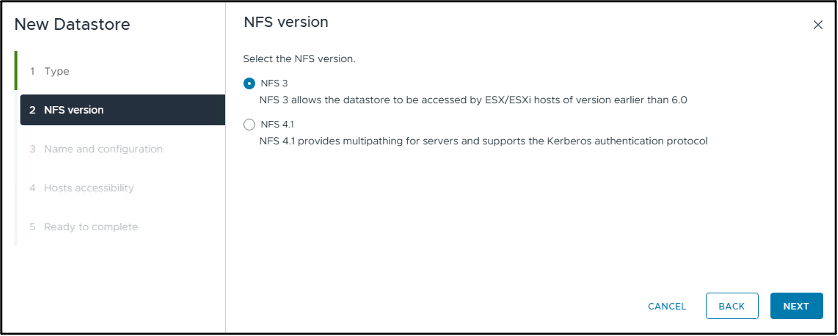

  3. 在「NFS 版本」步驟中，您將選擇一個 NFS 版本。

    為了本例的目的，我們將選擇“NFS 3”，但請注意，也可以使用 NFS v4.1。

    該圖表示上述步驟的對話框

  4. 在「名稱和配置」步驟中，您將：

    1. 命名資料儲存。

    2. 命名資料夾。使用 NFS 磁碟區的連接路徑。

    3. 命名伺服器。使用 SVM 的 NFS DNS 名稱或 NFS 的 IP 位址。

      按一下“下一步”繼續。

    該圖表示上述步驟的對話框

  5. 在「主機可存取性」步驟中，選擇所有需要存取資料儲存的主機，然後按一下「下一步」繼續。

    該圖表示上述步驟的對話框

  6. 在「準備完成」步驟中，檢查資料並按一下「完成」以完成設定。

    該圖表示上述步驟的對話框

  7. 透過存取 vCenter 驗證 NFS 資料儲存是否已連接，如下所示：

    該圖表示上述步驟的對話框
