解決方案架構

貢獻者 kevin-hoke
PDF

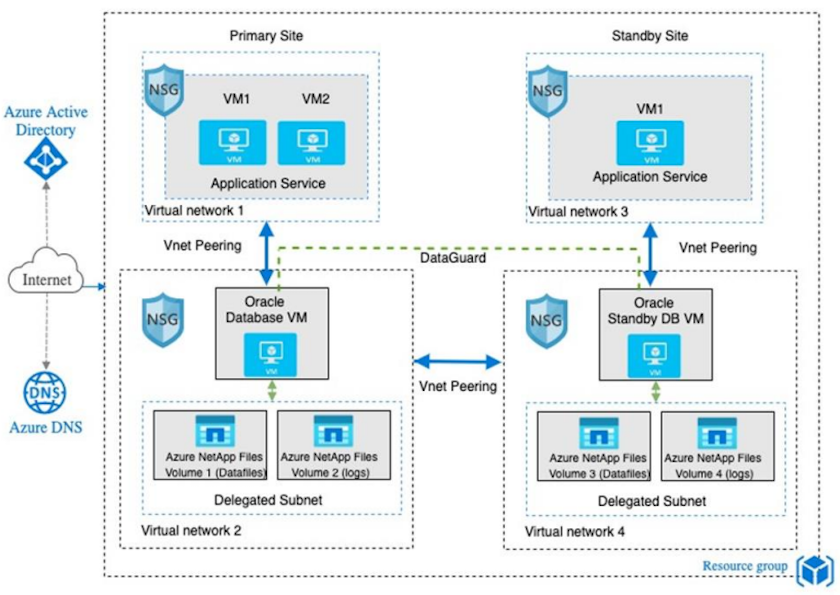

以下體系結構圖說明了 Azure VM 執行個體和Azure NetApp Files儲存上的高可用性 Oracle 資料庫部署。

在該環境中，Oracle 運算執行個體會透過 Azure 服務 VM 控制台部署。控制台中有多種 Azure 執行個體類型可用。 NetApp建議部署一個以資料庫為導向的 Azure VM 實例，以滿足您的預期工作負載。

另一方面，Oracle 資料庫儲存是使用 Azure 控制台提供的Azure NetApp Files服務進行部署的。隨後，Oracle 二進位檔案、資料或日誌磁碟區將顯示並安裝在 Azure VM 執行個體 Linux 主機上。

此圖描述了主站點、備用站點以及每個站點的 vNet 對等之間的關係。這形成了四個獨立的虛擬網路。

在許多方面，Azure 雲端中Azure NetApp Files的實作與具有許多內建冗餘（例如 RAID 和雙控制器）的本地ONTAP資料儲存架構非常相似。對於災難恢復，可以在不同的區域設定備用站點，並且可以使用應用程式層級複製（例如，Oracle Data Guard）將資料庫與主站點同步。

在我們對 Oracle 資料庫部署和資料保護的測試驗證中，Oracle 資料庫部署在單一 Azure VM 上，如下圖所示：

此圖描述了單一 Azure VM 與 vNet 對等互連的組織方式，以形成兩個獨立的虛擬網路。

可使用 Ansible 控制器節點管理 Azure Oracle 環境，使用NetApp提供的工具包實現資料庫部署、備份、復原和資料庫遷移的自動化。可以並行執行 Oracle Azure VM 執行個體作業系統核心或 Oracle 修補的任何更新，以保持主伺服器和備用伺服器同步。事實上，如果需要的話，初始工具包可以輕鬆擴展以執行日常 Oracle 任務。如果您需要協助設定 CLI Ansible 控制器，請參閱"NetApp解決方案自動化"開始吧。
