TR-4977：使用SnapCenter服務備份、還原和克隆 Oracle 資料庫 - Azure

08/18/2025 貢獻者

PDF

Allen Cao、Niyaz Mohamed， NetApp

此解決方案提供了使用NetApp SnapCenter SaaS 透過BlueXP控制台進行 Oracle 資料庫備份、復原和複製的概述和詳細資訊。

目的

SnapCenter Services 是經典SnapCenter資料庫管理 UI 工具的 SaaS 版本，可透過NetApp BlueXP雲端管理控制台使用。它是NetApp雲端備份、資料保護產品不可或缺的一部分，適用於在Azure NetApp Files上執行的 Oracle 和 HANA 等資料庫。這項基於 SaaS 的服務簡化了傳統的SnapCenter獨立伺服器部署，該部署通常需要在 Windows 網域環境中執行的 Windows 伺服器。

在本文檔中，我們示範如何設定SnapCenter服務來備份、還原和複製部署在Azure NetApp Files區和 Azure 運算執行個體上的 Oracle 資料庫。使用基於 Web 的BlueXP使用者介面可以非常輕鬆地為部署在Azure NetApp Files上的 Oracle 資料庫設定資料保護。

此解決方案適用於以下用例：

使用快照對Azure NetApp Files和 Azure VM 中託管的 Oracle 資料庫進行資料庫備份
Oracle資料庫故障時的復原
快速克隆用於開發、測試環境或其他用例的主資料庫

對象

此解決方案適用於以下受眾：

管理在Azure NetApp Files儲存上執行的 Oracle 資料庫的 DBA
對在 Azure 中測試 Oracle 資料庫備份、還原和克隆感興趣的解決方案架構師
支援和管理Azure NetApp Files儲存的儲存管理員
擁有部署到Azure NetApp Files儲存體和 Azure VM 的應用程式的應用程式擁有者

解決方案測試和驗證環境

此解決方案的測試和驗證是在實驗室環境中進行的，可能與最終部署環境不符。有關更多信息，請參閱部署考慮的關鍵因素。

架構

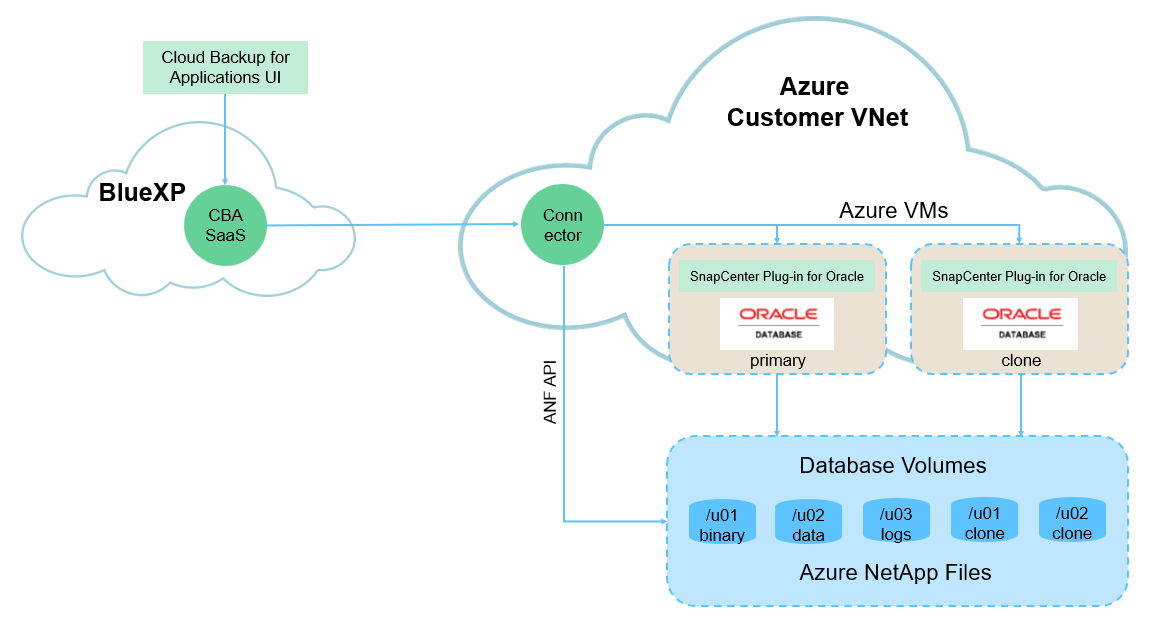

此圖提供了BlueXP控制台內應用程式的BlueXP backup and recovery的詳細圖片，包括其管理的 UI、連接器和資源。

此圖提供了BlueXP控制台內應用程式的BlueXP backup and recovery的詳細圖片，包括 UI、連接器及其管理的資源。

硬體和軟體組件

硬體

Azure NetApp Files儲存

高級服務級別

自動QoS類型，測試中儲存容量為4TB

用於計算的 Azure 實例

標準 B4ms（4 個 vcpus，16 GiB 記憶體）

部署了兩個實例，一個作為主資料庫伺服器，另一個作為克隆資料庫伺服器

軟體

紅帽Linux

Red Hat Enterprise Linux 8.7（LVM）-x64 Gen2

部署 RedHat 訂閱進行測試

Oracle 資料庫

版本 19.18

已套用RU補丁p34765931_190000_Linux-x86-64.zip

Oracle OPatch

版本 12.2.0.1.36

最新補丁 p6880880_190000_Linux-x86-64.zip

SnapCenter服務

版本 v2.5.0-2822

代理版本 v2.5.0-2822

部署考慮的關鍵因素

*連接器將部署在與資料庫和Azure NetApp Files相同的虛擬網路/子網路中。 *如果可能，連接器應部署在相同的 Azure 虛擬網路和資源群組中，以便能夠連接到Azure NetApp Files儲存和 Azure 運算實例。
*在 Azure 入口網站上為SnapCenter連接器建立的 Azure 使用者帳戶或 Active Directory 服務主體。 *部署BlueXP連接器需要特定權限來建立和設定虛擬機器及其他運算資源、設定網路以及取得 Azure 訂閱的存取權限。它還需要權限以便稍後創建連接器要操作的角色和權限。在 Azure 中建立具有權限的自訂角色並指派給使用者帳戶或服務原則。請查看以下連結以了解詳細資訊："設定 Azure 權限" 。
*在 Azure 資源組中建立的 ssh 金鑰對。 * ssh 金鑰對指派給 Azure VM 用戶，用於登入連接器主機，並指派給資料庫 VM 主機，用於部署和執行外掛程式。 BlueXPBlueXPUI 使用 ssh 金鑰將SnapCenter服務外掛程式部署到資料庫主機，以實現一步式外掛程式安裝和應用程式主機資料庫發現。
*已將憑證新增至BlueXP控制台設定。 *若要將Azure NetApp Files儲存加入到BlueXP工作環境，需要在BlueXP控制台設定中設定授予從BlueXP控制台存取Azure NetApp Files 的權限的憑證。
*java-11-openjdk 安裝在 Azure VM 資料庫實例主機上。 * SnapCenter服務安裝需要 Java 版本 11。在嘗試部署插件之前，需要在應用程式主機上安裝它。

解決方案部署

NetApp擁有大量內容更豐富的文檔，可協助您保護雲端原生應用程式資料。本文檔的目標是提供逐步流程，涵蓋使用BlueXP控制台部署SnapCenter服務，以保護部署在Azure NetApp Files儲存和 Azure 運算實例上的 Oracle 資料庫。

首先，請完成以下步驟：

閱讀一般說明"保護您的雲端原生應用程式數據"以及與 Oracle 和Azure NetApp Files相關的部分。
觀看以下影片示範

Oracle 和 ANF 部署視頻

SnapCenter服務部署的先決條件

Details

部署需要以下先決條件。

Azure VM 執行個體上的主 Oracle 資料庫伺服器，其中已完全部署並正在執行 Oracle 資料庫。
在 Azure 中部署的Azure NetApp Files儲存服務容量池，其容量可滿足硬體元件部分所列的資料庫儲存需求。
Azure VM 執行個體上的輔助資料庫伺服器，可用於測試將 Oracle 資料庫複製到備用主機，以支援開發/測試工作負載或任何需要生產 Oracle 資料庫完整資料集的用例。
有關Azure NetApp Files和 Azure 計算實例上的 Oracle 資料庫部署的其他信息，請參閱"Azure NetApp Files上的 Oracle 資料庫部署與保護"。

加入BlueXP 的準備

Details

使用連結"NetApp BlueXP"註冊BlueXP控制台存取。
建立 Azure 使用者帳戶或 Active Directory 服務主體，並在 Azure 入口網站中授予角色權限以進行 Azure 連接器部署。
若要設定BlueXP來管理 Azure 資源，請新增BlueXP憑證，其中包含BlueXP可用於向 Azure Active Directory（應用程式用戶端 ID）進行驗證的 Active Directory 服務主體的詳細資訊、服務主體應用程式的用戶端機密（用戶端機密）以及您的組織的 Active Directory ID（租用戶 ID）。
您還需要 Azure 虛擬網路、資源群組、安全性群組、用於 VM 存取的 SSH 金鑰等，以便為連接器設定和資料庫外掛程式安裝做好準備。

為SnapCenter服務部署連接器

Details

登入BlueXP控制台。
按一下「連接器」下拉箭頭和「新增連接器」以啟動連接器設定工作流程。

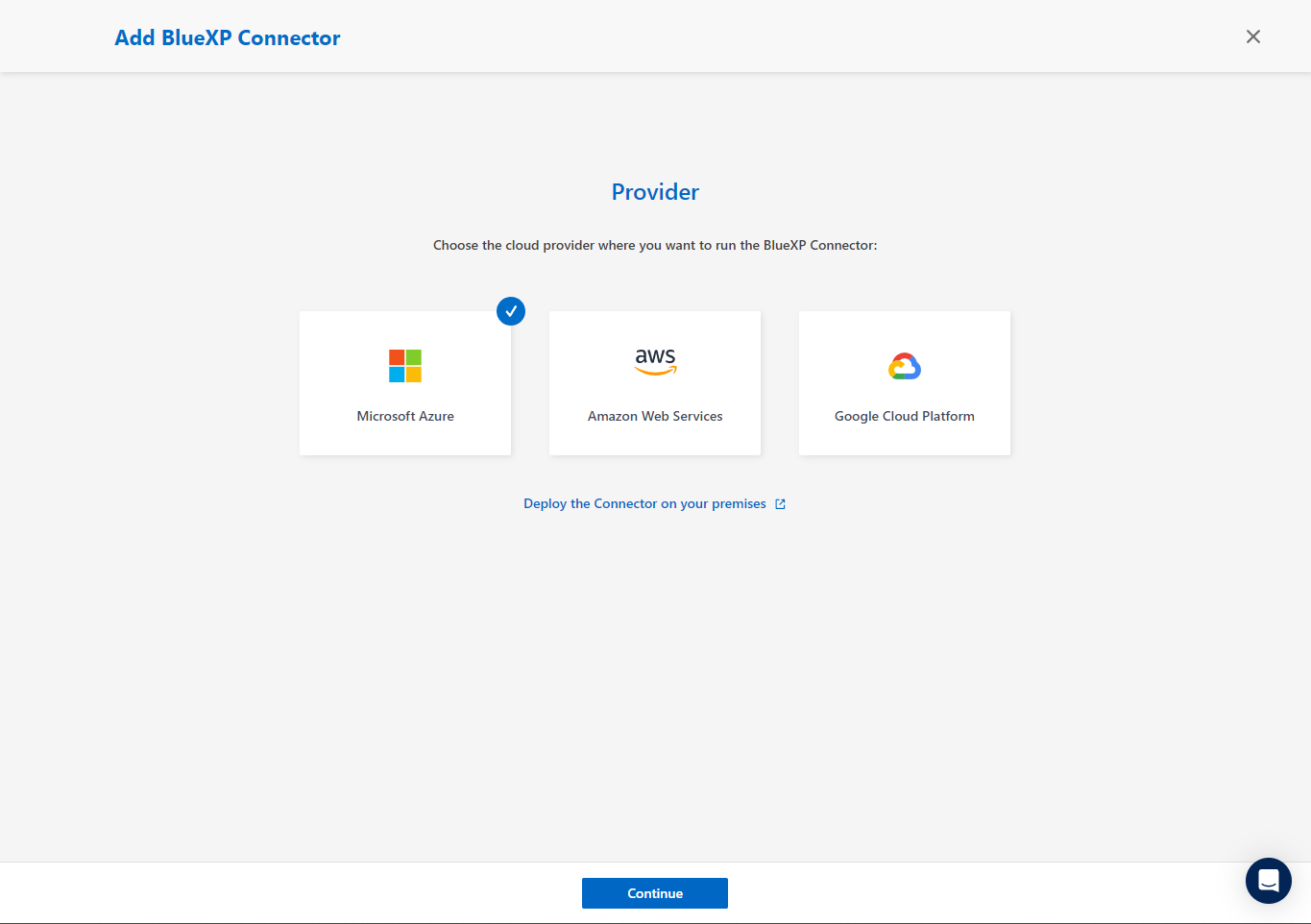

選擇您的雲端提供者（在本例中為*Microsoft Azure*）。
如果您已在 Azure 帳戶中設定了*權限*、*身份驗證*和*網路*步驟，請跳過這些步驟。如果沒有，您必須先配置這些才能繼續。從這裡，您還可以檢索上一節中引用的 Azure 策略的權限“加入BlueXP 的準備 “
按一下「跳至部署」來設定您的連接器「虛擬機器驗證」。將您在加入BlueXP準備期間在 Azure 資源組中建立的 SSH 金鑰對新增至連接器作業系統驗證。
為連接器執行個體提供名稱，選擇*建立*並接受*詳細資料*下的預設*角色名稱*，然後選擇 Azure 帳戶的訂閱。
使用適當的 VNet、Subnet 設定網絡，並停用 Public IP，但請確保連接器在您的 Azure 環境中具有互聯網存取權限。
為允許 HTTP、HTTPS 和 SSH 存取的連接器設定*安全群組*。

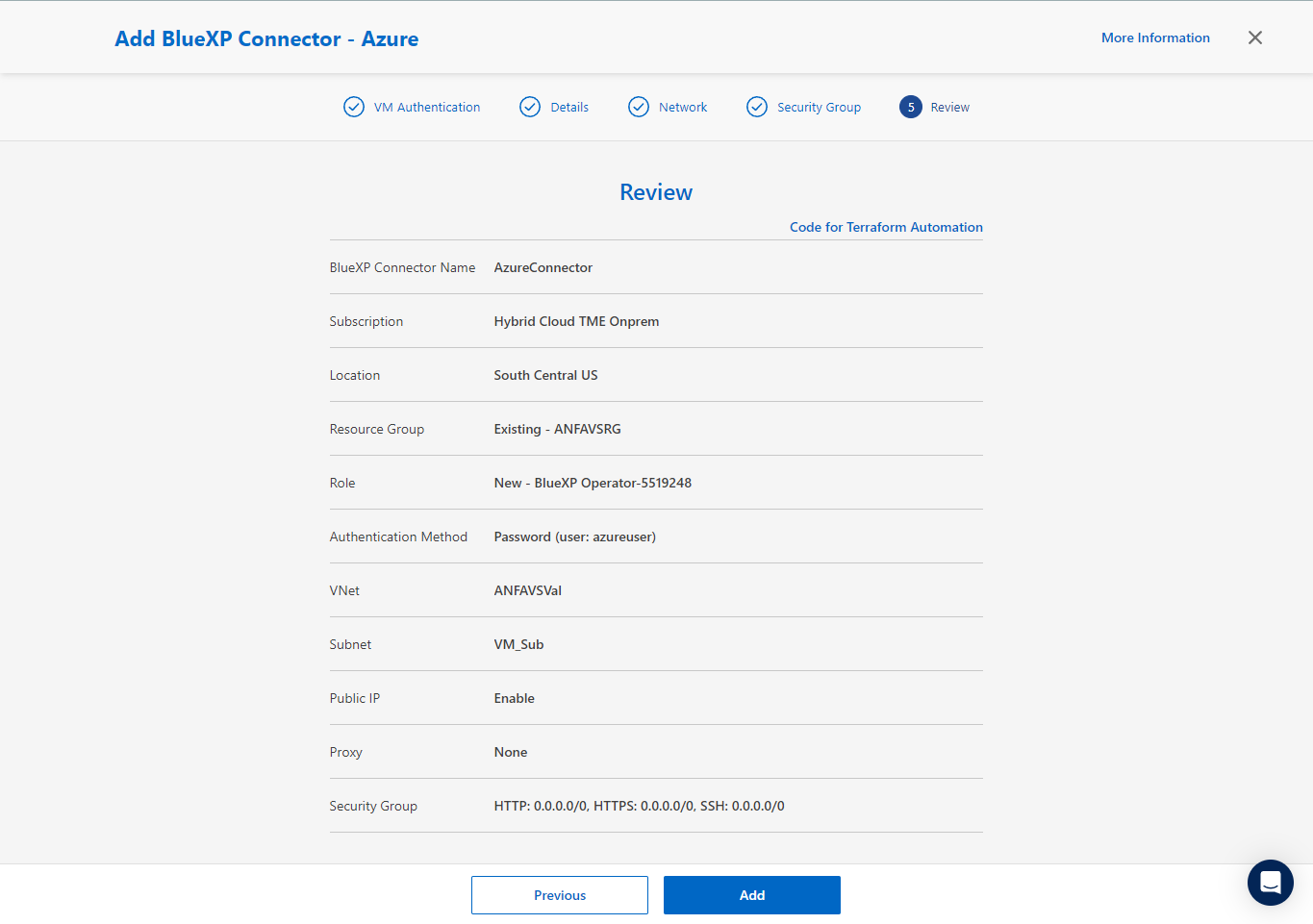

查看摘要頁面並點擊“新增”以開始建立連接器。部署完成一般需10分鐘左右。完成後，連接器執行個體 VM 會出現在 Azure 入口網站中。

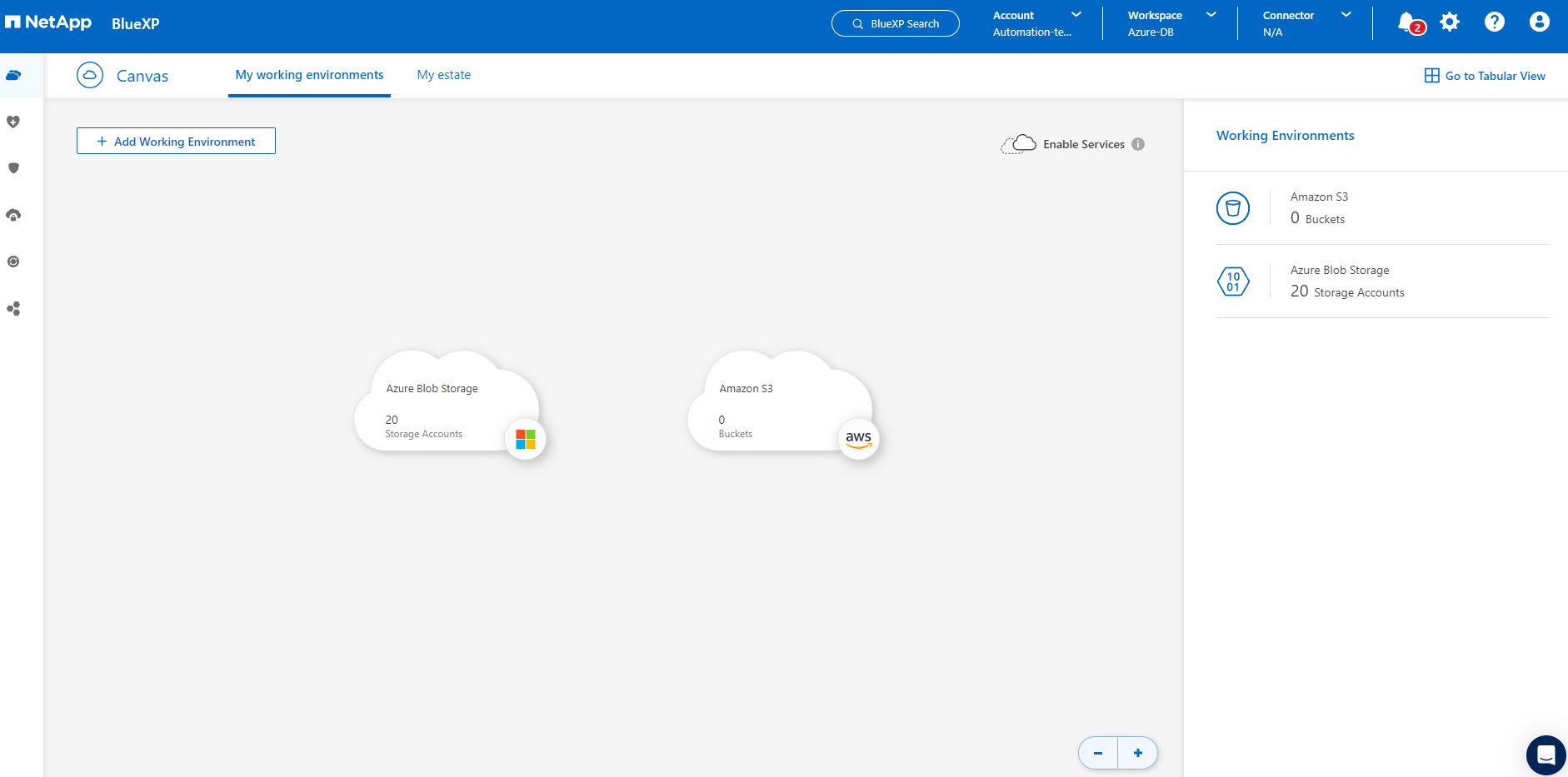

連接器部署後，新建立的連接器將出現在「連接器」下拉式功能表下。

在BlueXP中定義用於存取 Azure 資源的憑證

Details

點選BlueXP控制台右上角的設定圖示開啟 帳戶憑證 頁面，點選 新增憑證 開始憑證設定工作流程。

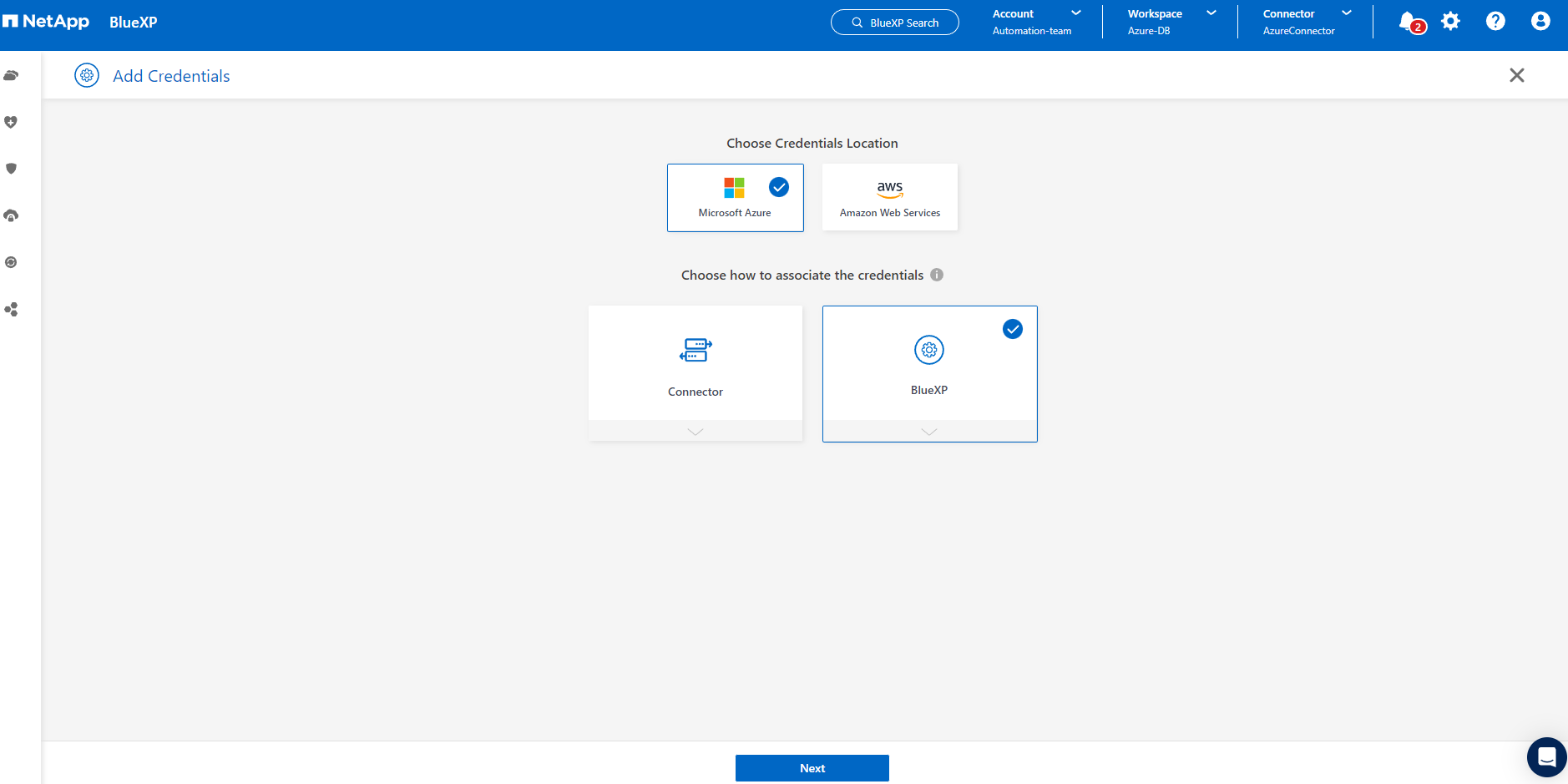

選擇憑證位置為 - Microsoft Azure - BlueXP。
使用適當的 客戶端金鑰、客戶端 ID 和 租用戶 ID 定義 Azure 憑證，這些憑證應該在先前的BlueXP入職過程中收集。
審查並*添加*。
您可能還需要將*市場訂閱*與憑證關聯起來。

SnapCenter服務設定

Details

配置 Azure 憑證後，現在可以依照下列步驟設定SnapCenter服務：

返回 Canvas 頁面，從 我的工作環境 點擊 新增工作環境 以發現部署在 Azure 中的Azure NetApp Files。

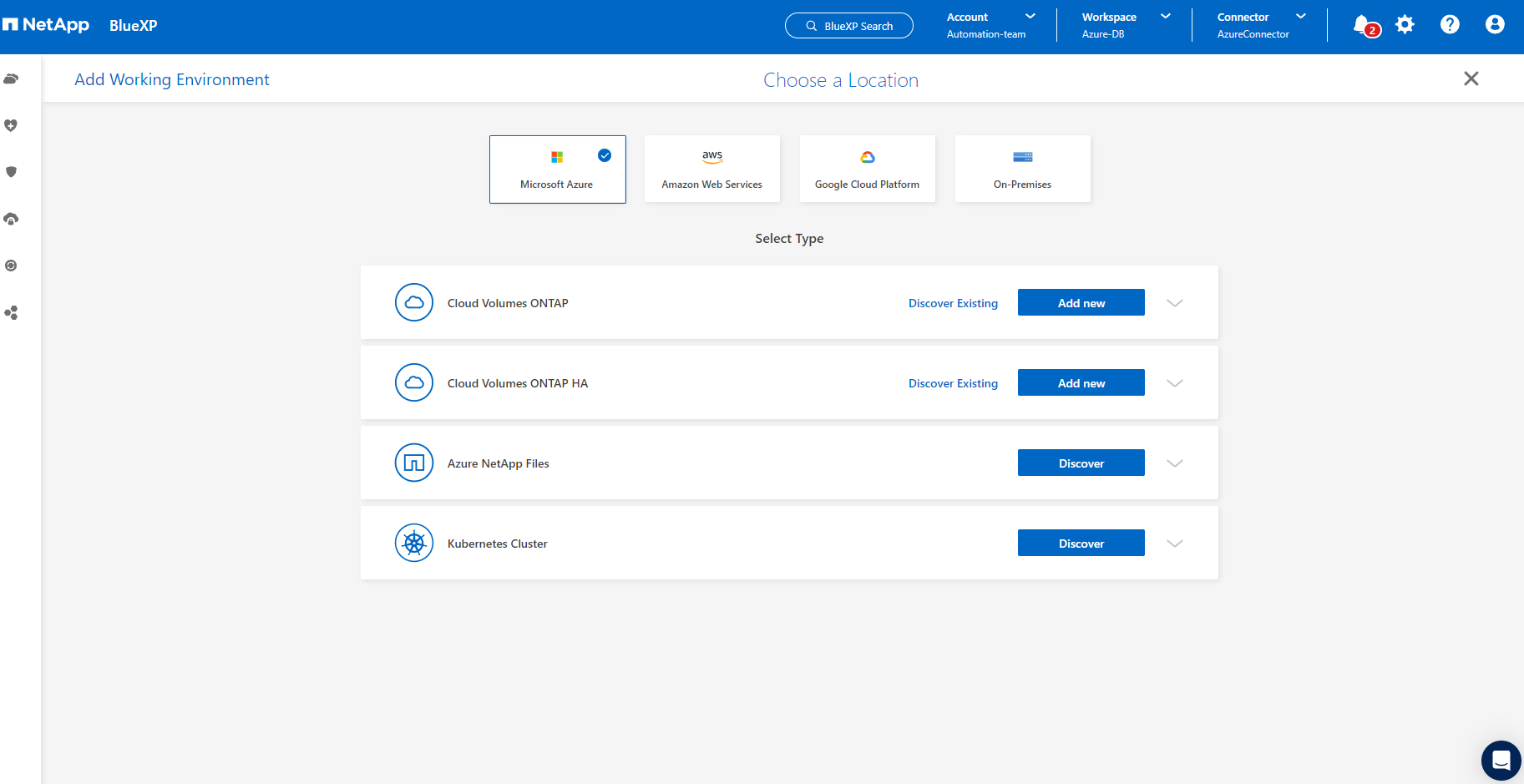

選擇*Microsoft Azure*作為位置並點擊*發現*。
命名為*工作環境*並選擇上一節中建立的*憑證名稱*，然後按一下*繼續*。

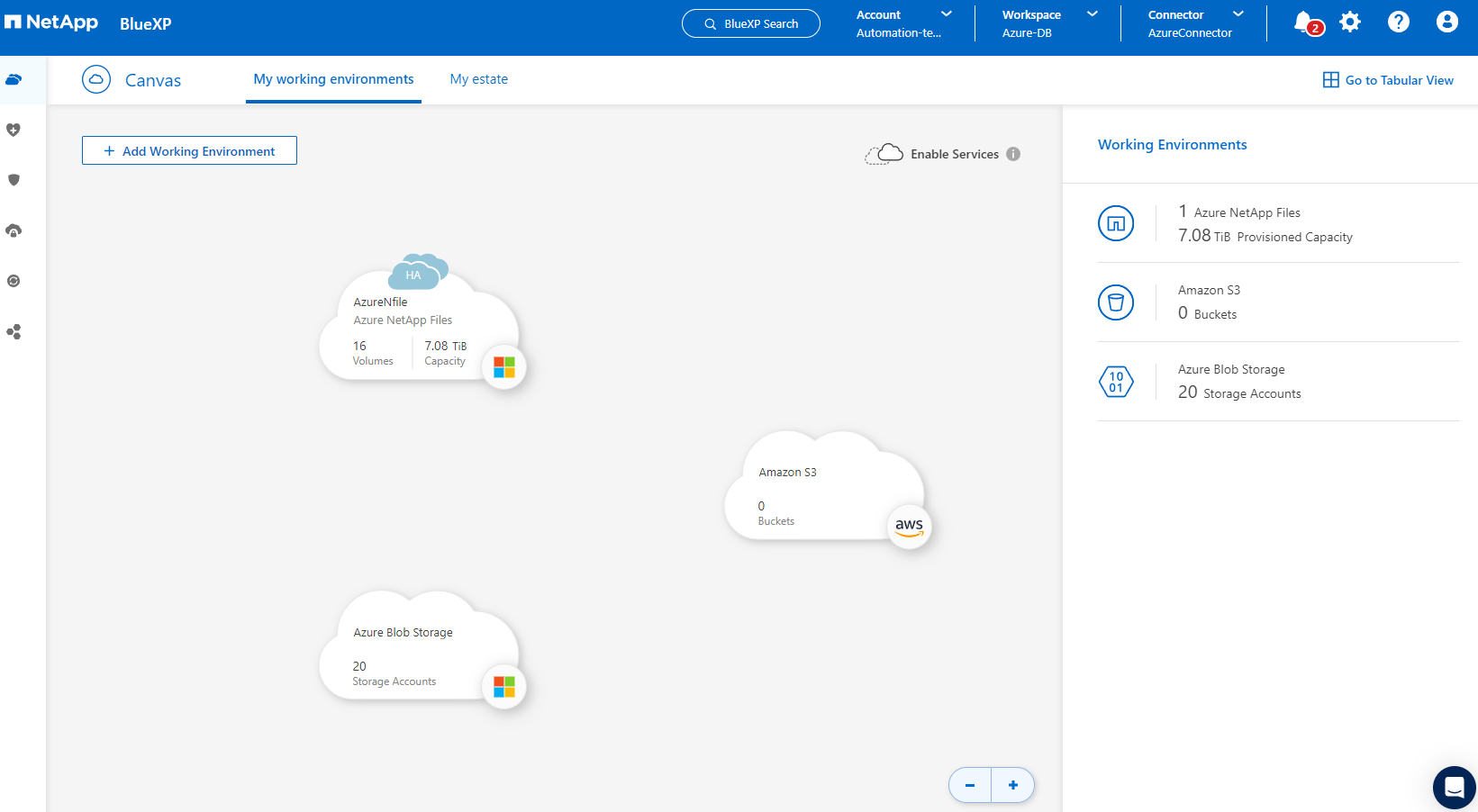

BlueXP控制台回到 我的工作環境，並發現 Azure 中的Azure NetApp Files現在出現在 Canvas 上。

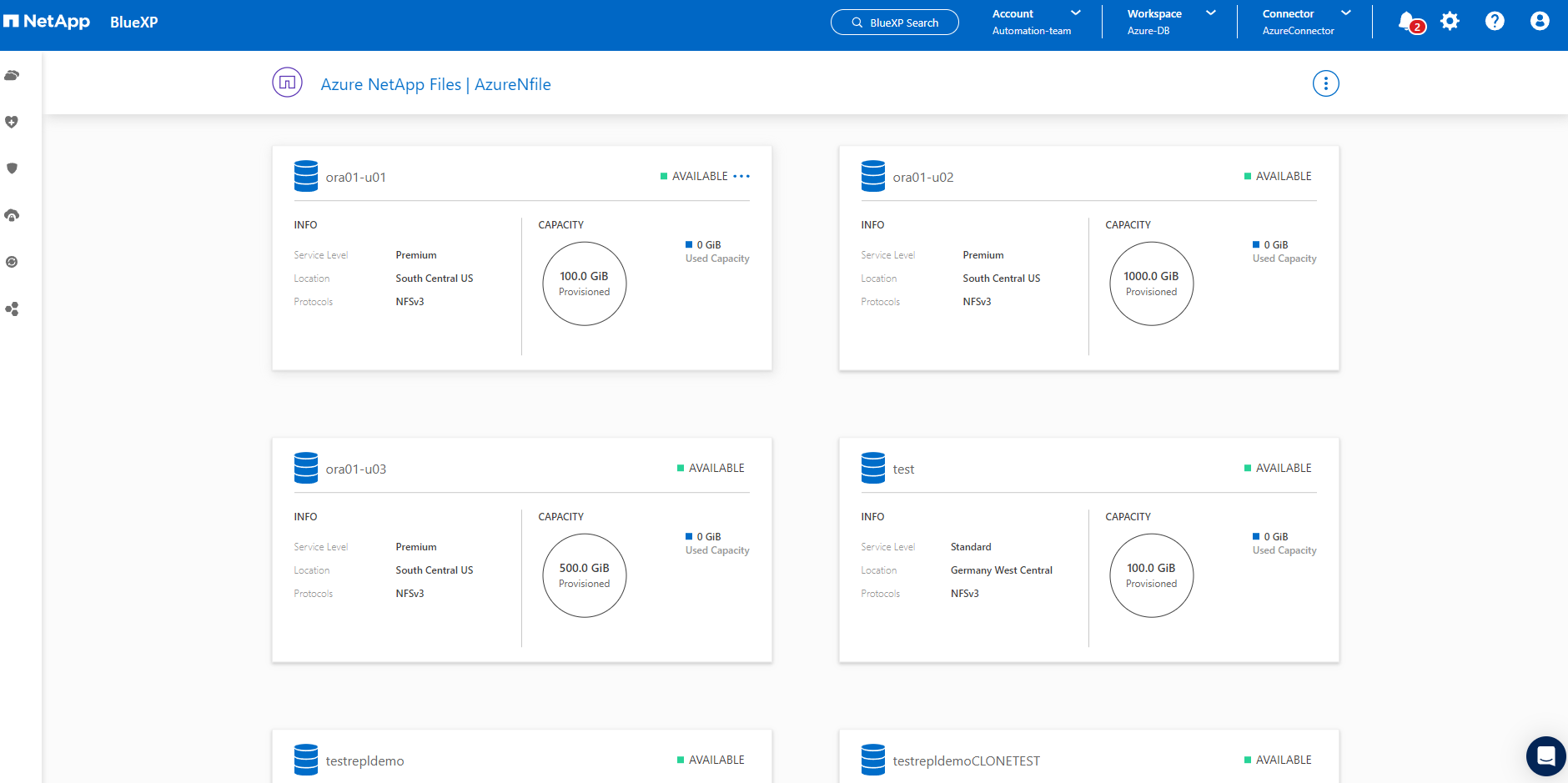

按一下 * Azure NetApp Files* 圖標，然後按一下 * 進入工作環境 * 以查看部署在Azure NetApp Files儲存中的 Oracle 資料庫磁碟區。
從控制台左側邊欄，將滑鼠懸停在保護圖示上，然後點擊*保護*>*應用程式*以開啟應用程式啟動頁面。點擊“發現應用程式”。
選擇“Cloud Native”作為應用程式來源類型。
選擇應用程式類型*Oracle*，點擊*下一步*開啟主機詳細資料頁面。
選擇*使用 SSH*並提供 Oracle Azure VM 詳細信息，例如*IP 位址*、連接器、Azure VM 管理*使用者名稱*（例如 azureuser）。按一下「新增 SSH 私密金鑰」以貼上用於部署 Oracle Azure VM 的 SSH 金鑰對。系統也會提示您確認指紋。

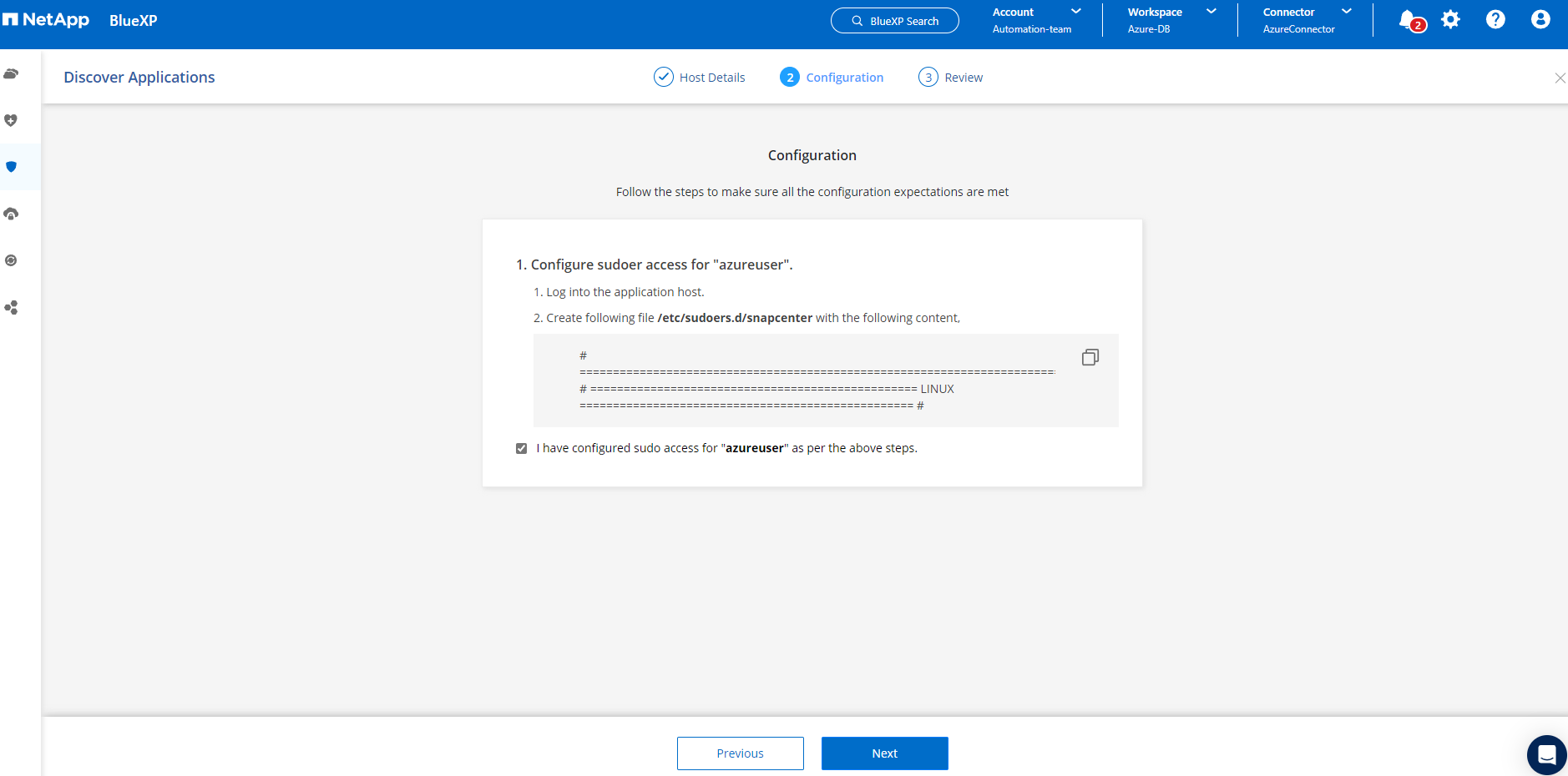

前往下一個*配置*頁面以在 Oracle Azure VM 上設定 sudoer 存取。
查看並按一下「發現應用程式」以在 Oracle Azure VM 上安裝插件並一步發現 VM 上的 Oracle 資料庫。
Azure VM 上發現的 Oracle 資料庫被加入到“應用程式”，“應用程式”頁面列出了環境中的主機和 Oracle 資料庫的數量。資料庫*保護狀態*最初顯示為*不受保護*。

這完成了 Oracle 的SnapCenter服務的初始設定。本文檔接下來的三節介紹 Oracle 資料庫的備份、復原和複製作業。

Oracle資料庫備份

Details

我們在 Azure VM 中測試的 Oracle 資料庫配置了三個卷，總儲存量約為 1.6 TiB。這提供了有關此大小的資料庫的快照備份、還原和克隆的時間背景。

[oracle@acao-ora01 ~]$ df -h
Filesystem                 Size  Used Avail Use% Mounted on
devtmpfs                   7.9G     0  7.9G   0% /dev
tmpfs                      7.9G     0  7.9G   0% /dev/shm
tmpfs                      7.9G   17M  7.9G   1% /run
tmpfs                      7.9G     0  7.9G   0% /sys/fs/cgroup
/dev/mapper/rootvg-rootlv   40G   23G   15G  62% /
/dev/mapper/rootvg-usrlv   9.8G  1.6G  7.7G  18% /usr
/dev/sda2                  496M  115M  381M  24% /boot
/dev/mapper/rootvg-varlv   7.9G  787M  6.7G  11% /var
/dev/mapper/rootvg-homelv  976M  323M  586M  36% /home
/dev/mapper/rootvg-optlv   2.0G  9.6M  1.8G   1% /opt
/dev/mapper/rootvg-tmplv   2.0G   22M  1.8G   2% /tmp
/dev/sda1                  500M  6.8M  493M   2% /boot/efi
172.30.136.68:/ora01-u01   100G   23G   78G  23% /u01
172.30.136.68:/ora01-u03   500G  117G  384G  24% /u03
172.30.136.68:/ora01-u02  1000G  804G  197G  81% /u02
tmpfs                      1.6G     0  1.6G   0% /run/user/1000
[oracle@acao-ora01 ~]$

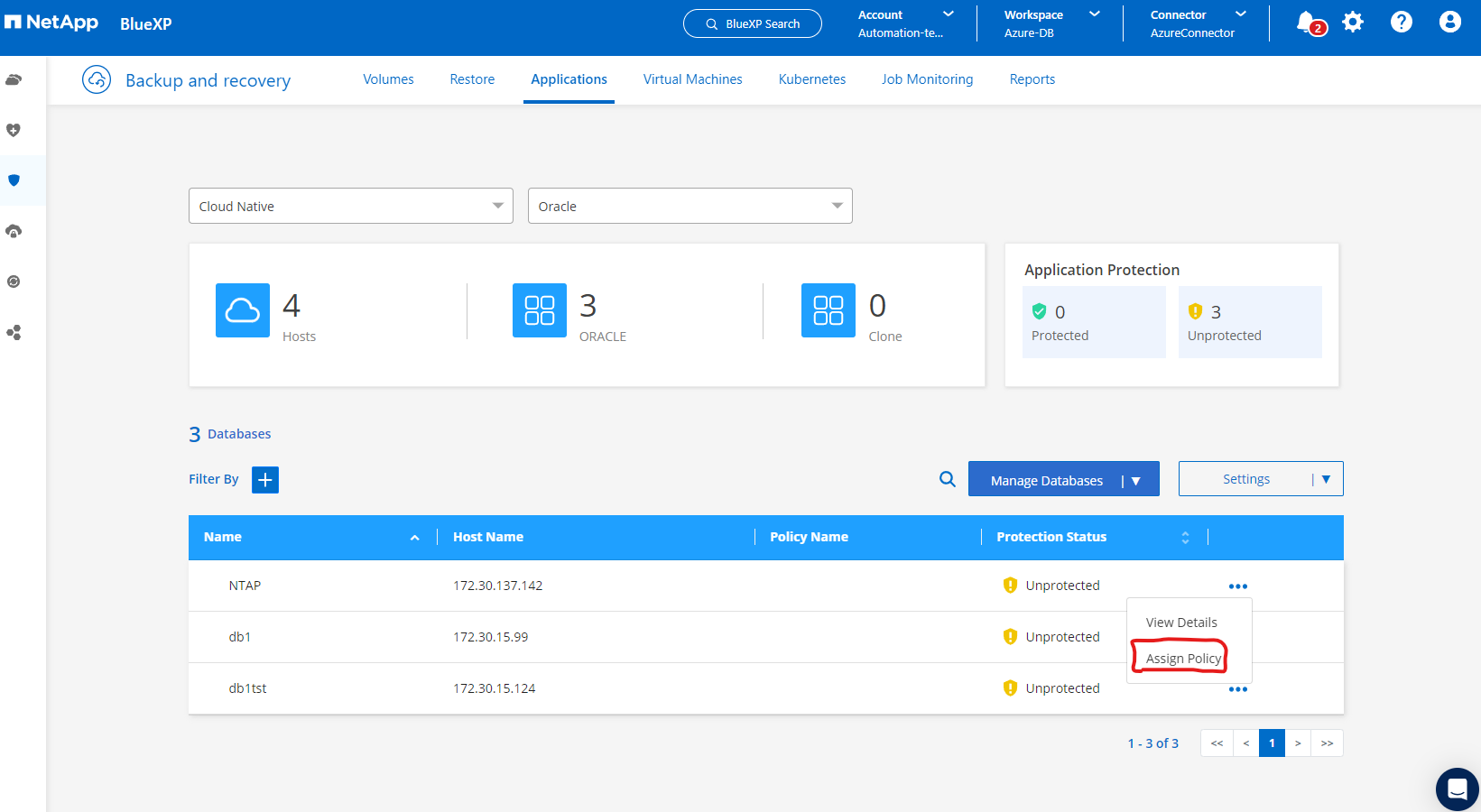

若要保護資料庫，請按一下資料庫*保護狀態*旁的三個點，然後按一下*指派原則*以查看可套用於 Oracle 資料庫的預設預先載入或使用者定義的資料庫保護策略。在*設定* - *策略*下，您可以選擇建立自己的策略，並自訂備份頻率和備份資料保留視窗。

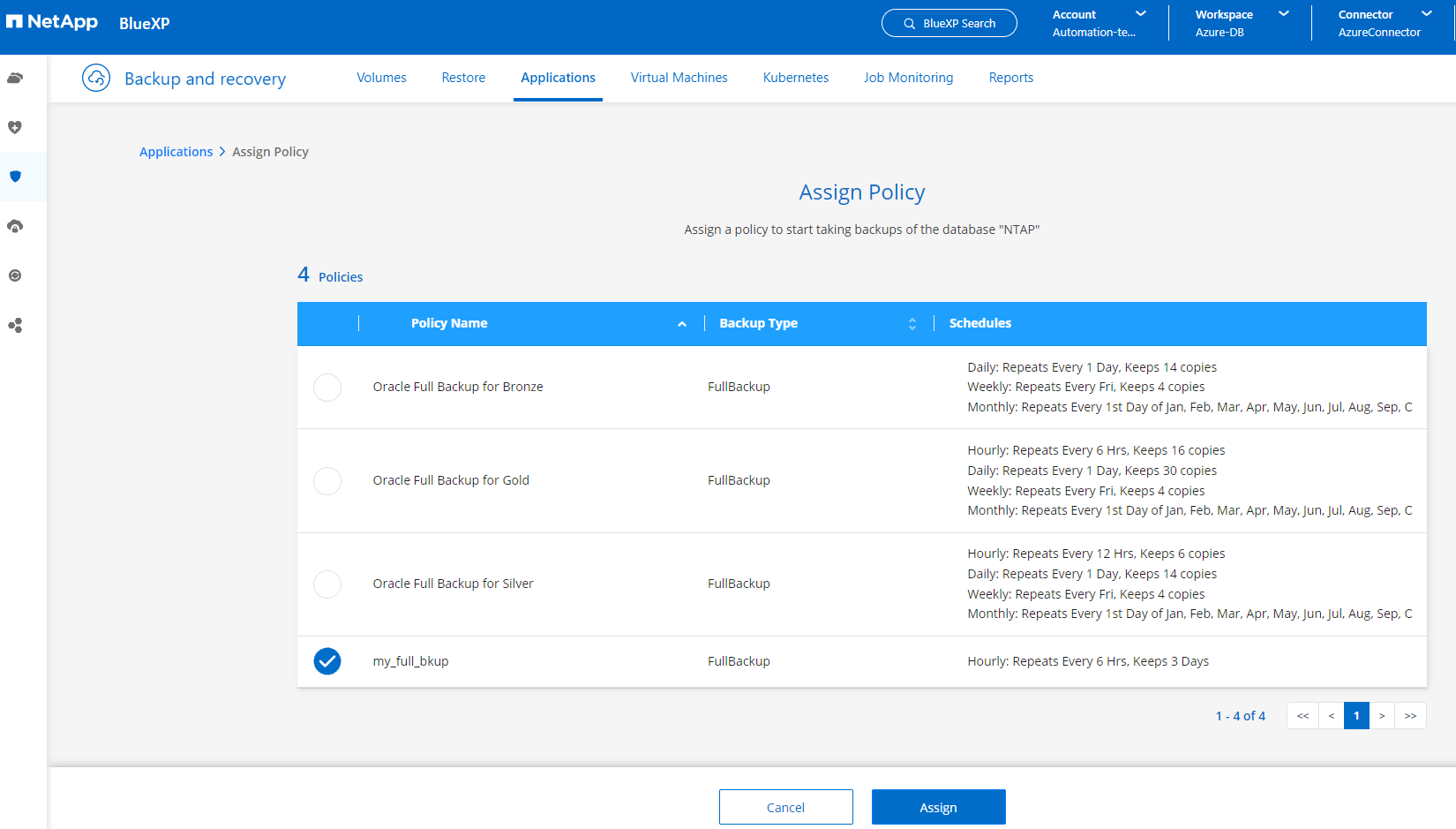

當您對策略配置感到滿意時，您可以*分配*您選擇的策略來保護資料庫。

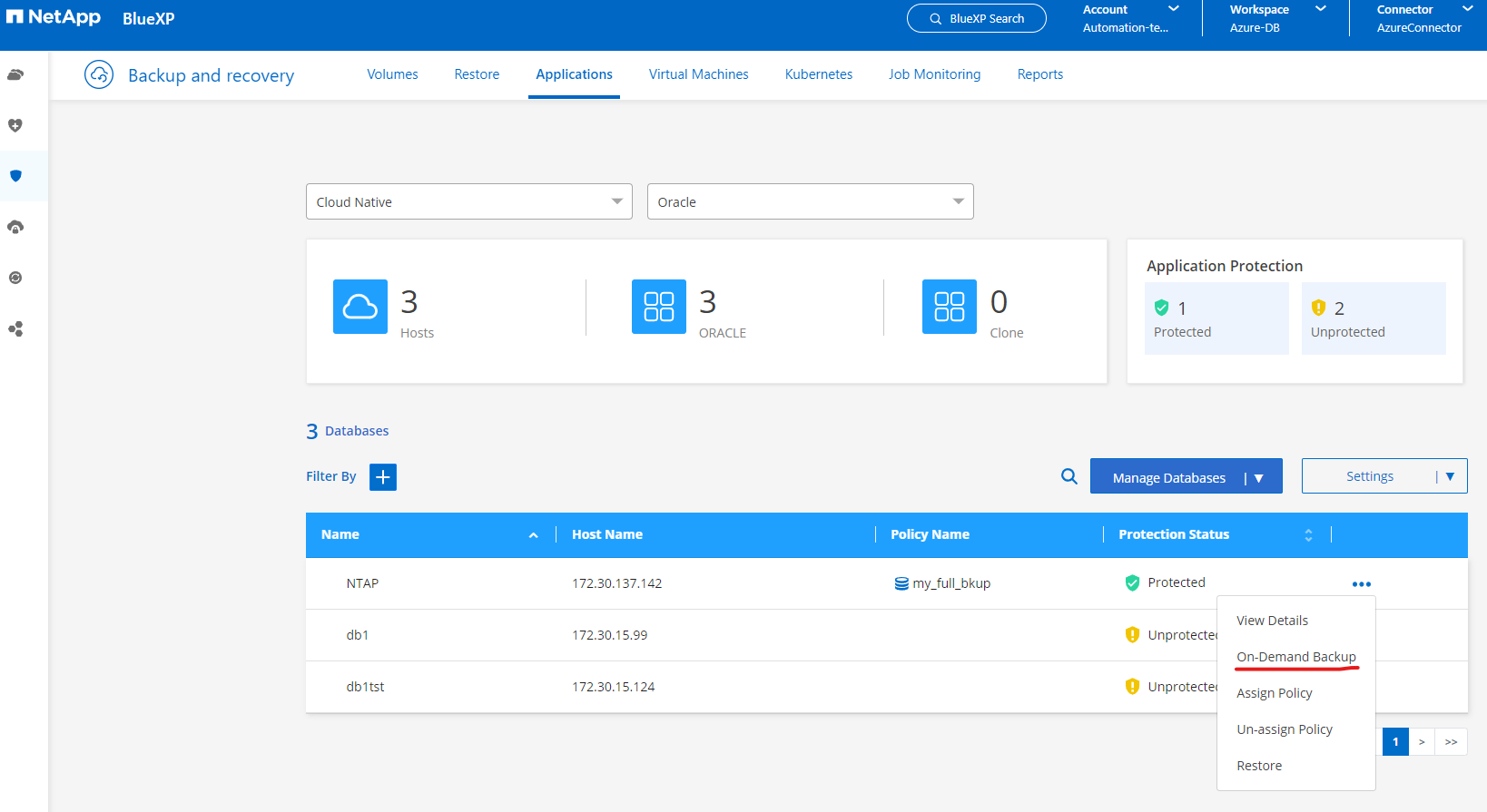

套用原則後，資料庫保護狀態變成*受保護*，並有綠色複選標記。 BlueXP根據定義的計畫執行快照備份。此外，您可以從如下所示的三點下拉選單中取得*按需備份*。

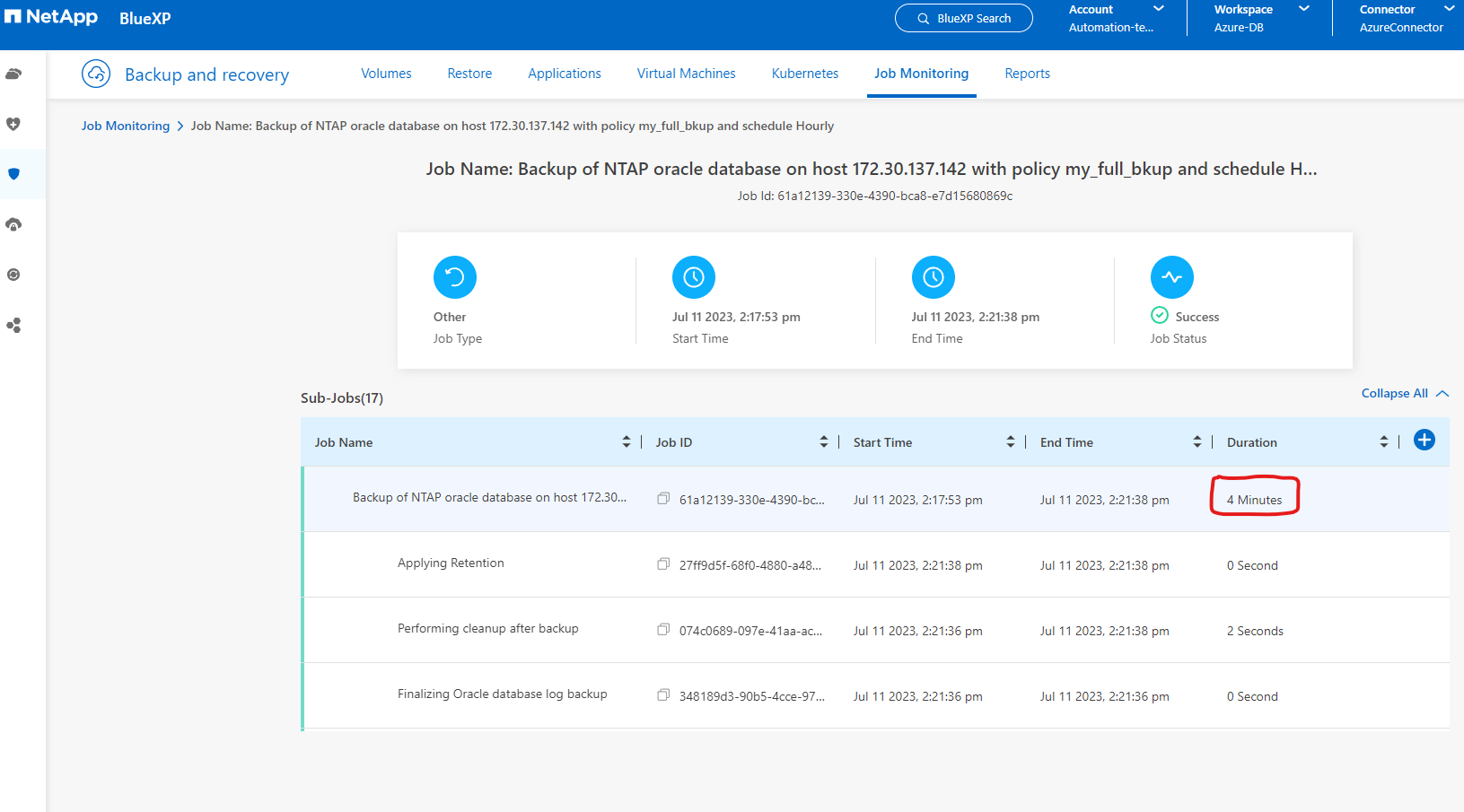

從*作業監控*標籤中，可以查看備份作業的詳細資訊。我們的測試結果顯示，備份一個約 1.6 TiB 的 Oracle 資料庫大約需要 4 分鐘。

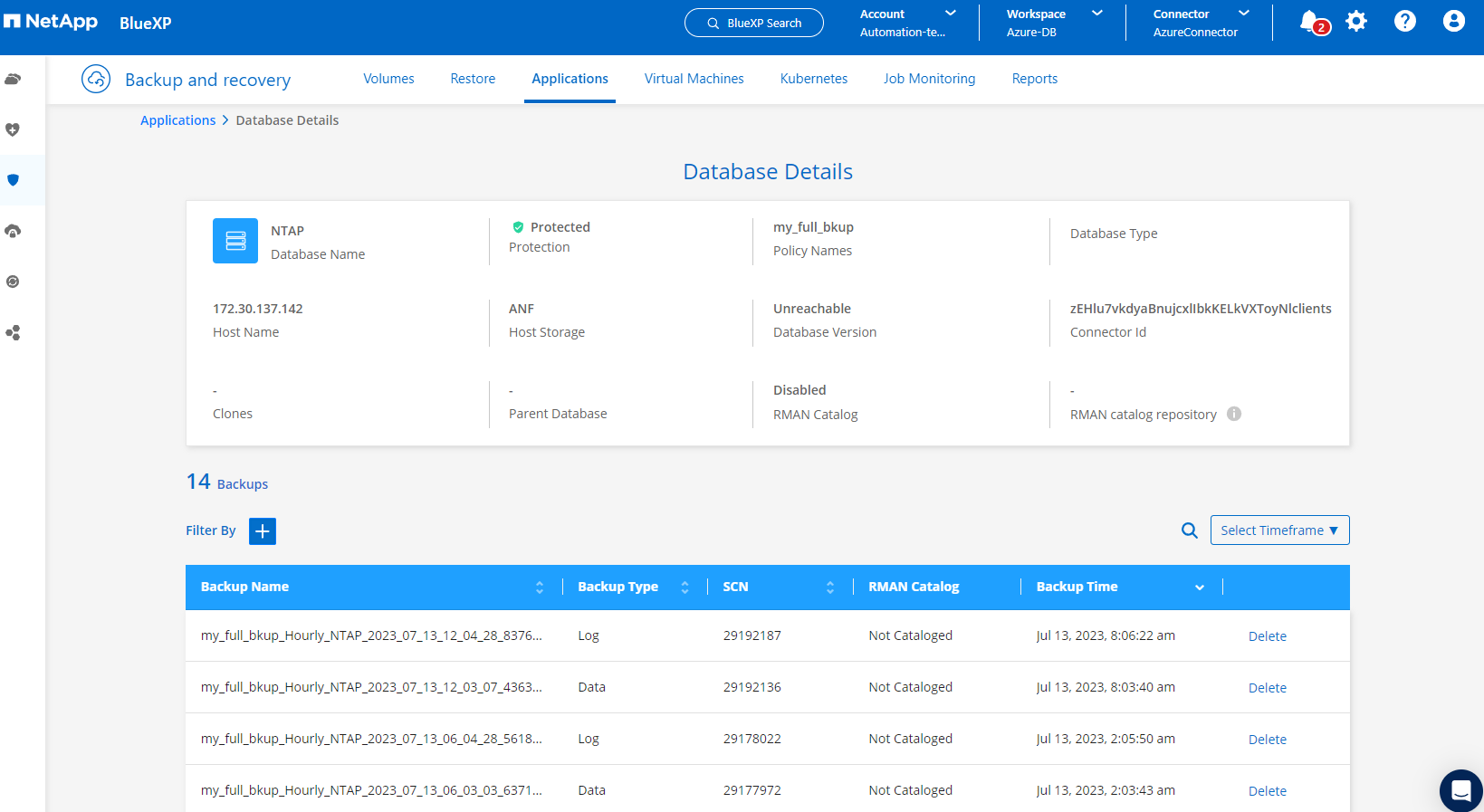

從三點下拉選單*查看詳細資料*中，您可以查看從快照備份建立的備份集。
資料庫備份詳細資訊包括*備份名稱*、備份類型、SCN、RMAN 目錄*和*備份時間。備份集包含資料捲和日誌卷分別的應用程式一致的快照。日誌卷快照在資料庫資料卷快照之後立即發生。如果您正在備份清單中尋找特定的備份，您可以套用篩選器。
