儲存規模調整

07/07/2025 貢獻者

PDF

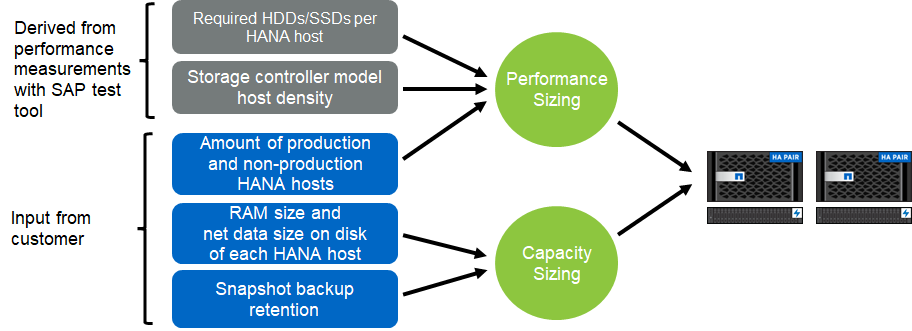

下節概述調整SAP HANA儲存系統規模所需的效能與容量考量。

請聯絡NetApp或您的NetApp合作夥伴銷售代表、協助您建立適當規模的儲存環境。

效能考量

SAP已定義一套靜態的儲存KPI、適用於所有正式作業SAP HANA環境、不受資料庫主機記憶體大小和使用SAP HANA資料庫的應用程式所影響。這些KPI適用於HANA上的單一主機、多主機、Business Suite、HANA上的Business倉儲、S/4HANA及BS/4HANA環境。因此、目前的效能規模調整方法只取決於連接至儲存系統的作用中SAP HANA主機數量。

儲存效能KPI僅適用於正式作業SAP HANA系統、但您可以在所有HANA系統中實作。

SAP提供效能測試工具、用於驗證連接至儲存設備之作用中SAP HANA主機的儲存系統效能。

NetApp測試並預先定義了可附加至特定儲存模式的SAP HANA主機數量上限、同時仍能滿足SAP針對正式作業SAP HANA系統所需的儲存KPI。

經認證FAS 的整套產品儲存控制器也可搭配其他磁碟類型或磁碟後端解決方案、用於SAP HANA。不過、這些產品必須獲得NetApp支援、並符合SAP HANA TDI效能KPI。範例包括NetApp儲存加密（NSE）和NetApp FlexArray 的支援技術。

本文件說明SAS HDD和固態磁碟機（SSD）的磁碟大小調整。

HDD

每個SAP HANA節點至少需要10個資料磁碟（10k RPM SAS）、才能實現SAP的儲存效能KPI。

這項計算不受使用的儲存控制器和磁碟櫃、以及資料庫的容量需求影響。新增更多磁碟機櫃並不會增加儲存控制器可支援的SAP HANA主機數量上限。

固態硬碟

使用SSD時、資料磁碟的數量取決於從儲存控制器到SSD機櫃的SAS連線處理量。

在單一磁碟櫃上執行的SAP HANA主機數量上限、以及每個SAP HANA主機所需的SSD數量下限、都是由執行SAP效能測試工具所決定。此測試不考慮主機的實際儲存容量需求。此外、您也必須計算容量需求、以判斷實際所需的儲存組態。

配備24個SSD的12Gb SAS磁碟櫃（DS224C）可在磁碟櫃連接12Gb時、支援最多14台SAP HANA主機。
6Gb SAS磁碟櫃（DS2246）搭配24個SSD、最多可支援4台SAP HANA主機。

SSD和SAP HANA主機必須在兩個儲存控制器之間平均分散。

下表摘要說明每個磁碟櫃所支援的SAP HANA主機數量。

	6Gb SAS磁碟櫃（DS2246）、完全裝載24個SSD	12GB SAS磁碟櫃（DS224C）、完全裝載24個SSD
每個磁碟櫃的SAP HANA主機數量上限	4.	14

6Gb SAS磁碟櫃（DS2246）、完全裝載24個SSD

12GB SAS磁碟櫃（DS224C）、完全裝載24個SSD

每個磁碟櫃的SAP HANA主機數量上限

此計算方式與所使用的儲存控制器無關。新增更多磁碟機櫃並不會增加儲存控制器可支援的SAP HANA主機數量上限。

混合式工作負載

支援在相同儲存控制器或相同儲存Aggregate上執行的SAP HANA及其他應用程式工作負載。不過、將SAP HANA工作負載與所有其他應用程式工作負載分開是NetApp的最佳實務做法。

您可能決定在同一個儲存控制器或同一個Aggregate上部署SAP HANA工作負載和其他應用程式工作負載。如果是、您必須確保在混合式工作負載環境中、SAP HANA具備適當的效能。NetApp也建議您使用服務品質（QoS）參數來規範其他應用程式可能產生的影響、並保證SAP HANA應用程式的處理量。

SAP效能測試工具必須用於檢查是否可在現有的儲存控制器上執行額外的SAP HANA主機、該控制器已用於其他工作負載。SAP應用程式伺服器可安全地放置在與SAP HANA資料庫相同的儲存控制器和/或集合體上。

容量考量

SAP HANA容量需求的詳細說明請參閱 "SAP附註1900823" 隨附白皮書。

使用NetApp提供的SAP HANA儲存規模調整工具、必須決定使用多個SAP HANA系統來調整整體SAP環境的容量規模。請聯絡NetApp或您的NetApp合作夥伴銷售代表、以驗證適當規模儲存環境的儲存規模調整程序。

效能測試工具的組態

從SAP HANA 1.0 SPS10開始、SAP引進參數來調整I/O行為、並針對所使用的檔案和儲存系統最佳化資料庫。當使用SAP效能測試工具測試儲存效能時、也必須設定這些參數。

NetApp進行效能測試、以定義最佳價值。下表列出必須在SAP效能測試工具的組態檔中設定的參數。

參數	價值
MAX_paralle_io_requests	128/128
Asyn_read_submit	開啟
非同步寫入送出作用中	開啟
Asyn_WRITE提交區塊	全部

參數

價值

MAX_paralle_io_requests

128/128

Asyn_read_submit

開啟

非同步寫入送出作用中

開啟

Asyn_WRITE提交區塊

全部

如需SAP測試工具組態的詳細資訊、請參閱 "SAP附註1943937" 適用於HWCCT（SAP HANA 1.0）和 "SAP附註2493172" 適用於HCMT/HCOT（SAP HANA 2.0）。

下列範例顯示如何為HCMT/HCOT執行計畫設定變數。

…{
         "Comment": "Log Volume: Controls whether read requests are submitted asynchronously, default is 'on'",
         "Name": "LogAsyncReadSubmit",
         "Value": "on",
         "Request": "false"
      },
      {
         "Comment": "Data Volume: Controls whether read requests are submitted asynchronously, default is 'on'",
         "Name": "DataAsyncReadSubmit",
         "Value": "on",
         "Request": "false"
      },
      {
         "Comment": "Log Volume: Controls whether write requests can be submitted asynchronously",
         "Name": "LogAsyncWriteSubmitActive",
         "Value": "on",
         "Request": "false"
      },
      {
         "Comment": "Data Volume: Controls whether write requests can be submitted asynchronously",
         "Name": "DataAsyncWriteSubmitActive",
         "Value": "on",
         "Request": "false"
      },
      {
         "Comment": "Log Volume: Controls which blocks are written asynchronously. Only relevant if AsyncWriteSubmitActive is 'on' or 'auto' and file system is flagged as requiring asynchronous write submits",
         "Name": "LogAsyncWriteSubmitBlocks",
         "Value": "all",
         "Request": "false"
      },
      {
         "Comment": "Data Volume: Controls which blocks are written asynchronously. Only relevant if AsyncWriteSubmitActive is 'on' or 'auto' and file system is flagged as requiring asynchronous write submits",
         "Name": "DataAsyncWriteSubmitBlocks",
         "Value": "all",
         "Request": "false"
      },
      {
         "Comment": "Log Volume: Maximum number of parallel I/O requests per completion queue",
         "Name": "LogExtMaxParallelIoRequests",
         "Value": "128",
         "Request": "false"
      },
      {
         "Comment": "Data Volume: Maximum number of parallel I/O requests per completion queue",
         "Name": "DataExtMaxParallelIoRequests",
         "Value": "128",
         "Request": "false"
      }, …

這些變數必須用於測試組態。這種情況通常發生在SAP隨HCMT/HCOT工具提供的預先定義執行計畫中。以下4K記錄寫入測試的範例來自執行計畫。

…
      {
         "ID": "D664D001-933D-41DE-A904F304AEB67906",
         "Note": "File System Write Test",
         "ExecutionVariants": [
            {
               "ScaleOut": {
                  "Port": "${RemotePort}",
                  "Hosts": "${Hosts}",
                  "ConcurrentExecution": "${FSConcurrentExecution}"
               },
               "RepeatCount": "${TestRepeatCount}",
               "Description": "4K Block, Log Volume 5GB, Overwrite",
               "Hint": "Log",
               "InputVector": {
                  "BlockSize": 4096,
                  "DirectoryName": "${LogVolume}",
                  "FileOverwrite": true,
                  "FileSize": 5368709120,
                  "RandomAccess": false,
                  "RandomData": true,
                  "AsyncReadSubmit": "${LogAsyncReadSubmit}",
                  "AsyncWriteSubmitActive": "${LogAsyncWriteSubmitActive}",
                  "AsyncWriteSubmitBlocks": "${LogAsyncWriteSubmitBlocks}",
                  "ExtMaxParallelIoRequests": "${LogExtMaxParallelIoRequests}",
                  "ExtMaxSubmitBatchSize": "${LogExtMaxSubmitBatchSize}",
                  "ExtMinSubmitBatchSize": "${LogExtMinSubmitBatchSize}",
                  "ExtNumCompletionQueues": "${LogExtNumCompletionQueues}",
                  "ExtNumSubmitQueues": "${LogExtNumSubmitQueues}",
                  "ExtSizeKernelIoQueue": "${ExtSizeKernelIoQueue}"
               }
            }, …
