使用 iSCSI 為 OpenNebula 配置 NetApp 資料存放區

貢獻者 sureshthoppay
PDF

使用 iSCSI 協定配置 OpenNebula 資料儲存，搭配在 AFF 或 FAS 系統上運行的 NetApp ONTAP。此配置支援透過標準乙太網路進行區塊級儲存存取，並支援多路徑。此資料儲存設定利用了原生 ONTAP 功能，包括快照和複製，以提高儲存效率和資料保護。

初始虛擬化管理員任務

完成這些初始任務，為 OpenNebula 主機做好 iSCSI 連線的準備，並收集儲存管理員所需的必要資訊。

  1. 確認兩個 Linux VLAN 介面可用。

  2. 確保所有 OpenNebula 主機上都安裝了 multipath-tools 和 iSCSI 發起程序實用程序，並在啟動時運行。

    Debian/Ubuntu
    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools open-iscsi
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now open-iscsi
    RHEL/AlmaLinux
    dnf list installed | grep device-mapper-multipath
# If need to install, execute the following line.
dnf install device-mapper-multipath iscsi-initiator-utils
# If /etc/multipath.conf is not present, first make sure the multipathd service is started.
systemctl enable --now multipathd
systemctl enable --now iscsid

  3. 收集所有 OpenNebula 主機的 iSCSI 主機 IQN 並將其提供給儲存管理員。

    cat /etc/iscsi/initiator.name

儲存管理員任務

如果您是ONTAP新手，請使用系統管理員以獲得更好的體驗。

  1. 確保SVM可用且已啟用iSCSI協定。跟隨 "ONTAP 9 文件"。

  2. 每個控制器應建立兩個專用於 iSCSI 的 LIF。建議每個控制器使用兩個 LIF 以實現冗餘和多路徑效能。確保在 OpenNebula 主機上設定的 VLAN 介面上建立 LIF。建議使用巨型幀（MTU 9000）以獲得更好的效能。

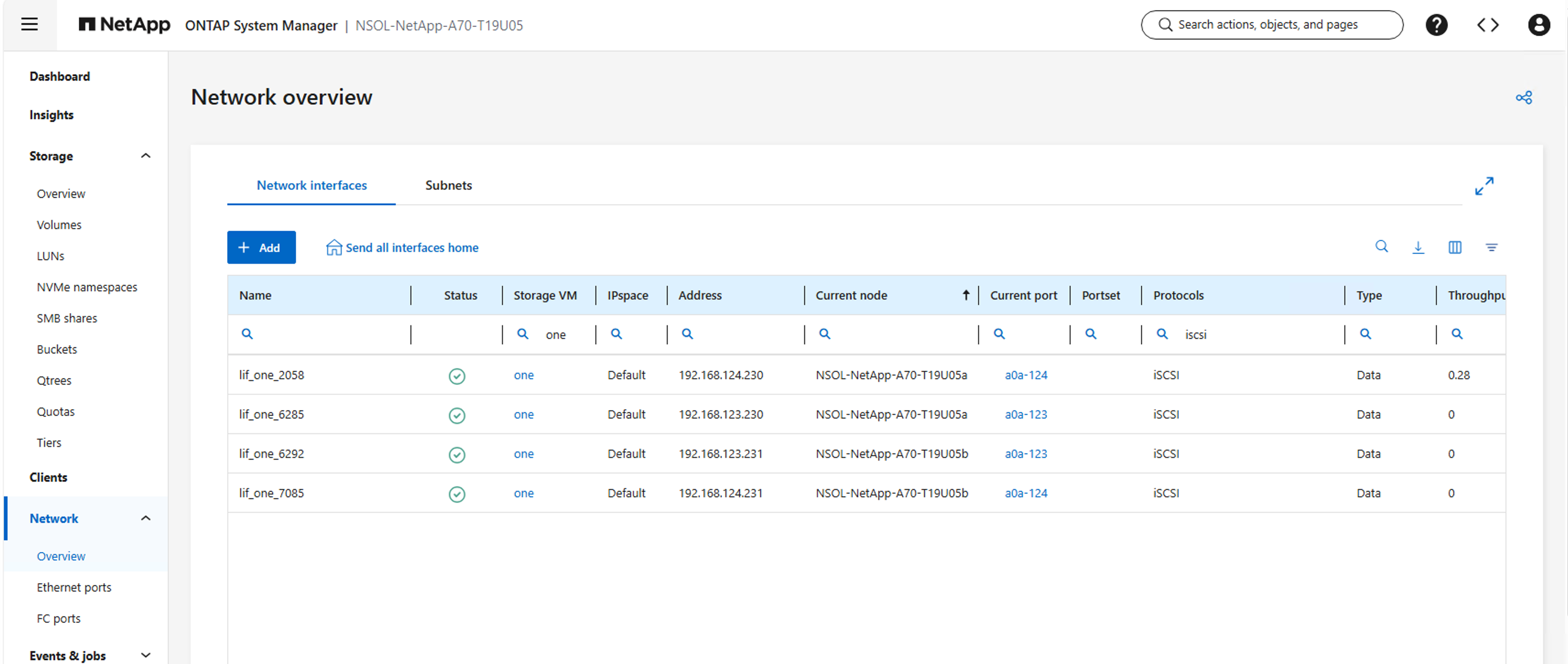

    iSCSI介面詳細信息

  3. 建立 igroup 並填入主機 iSCSI 啟動器。通常會為一個 OpenNebula 叢集建立一個 igroup。將前端伺服器和 Hypervisor 主機包含在同一個 igroup 中，以同時支援 Image 和 System 資料存放區。

  4. 建立一個具有 ONTAP REST API 存取權限且範圍限定於目標 SVM 的 ONTAP 角色與使用者帳戶。此使用者將由 NetApp 驅動程式在 OpenNebula 中使用。請參閱"與使用者和角色協作" ONTAP 文件以取得更多資訊。請記下使用者名稱與密碼，將於虛擬化設定作業中使用。

  5. 收集下列資源的 SVM iSCSI Target IQN 和 UUID，以便在虛擬化組態作業中使用：

    • SVM

    • 要使用的 Aggregate / Tier

    • 具有 OpenNebula 主機的 igroup

    • iSCSI 目標 IQN （通常與 SVM IQN 相同）。虛擬化管理員可以在登入其中一台 OpenNebula 主機並發現 iSCSI 目標後，使用 iscsiadm -m session 命令擷取此資訊。+

NETAPP_SVM="85c23687-d5d9-11f0-86c4-d039eac4d4b3"
NETAPP_AGGREGATES="6e8f9995-42dd-400a-a440-646639dc5d0b"
NETAPP_IGROUP="5ad9faf3-d62c-11f0-86c4-d039eac4d4b3"
NETAPP_TARGET="iqn.1992-08.com.netapp:sn.85c23687d5d911f086c4d039eac4d4b3:vs.6"
TIP: System Manager displays the UUID in the URL when viewing the resource details.

最終虛擬化管理員任務

完成以下任務以設定 OpenNebula 上的 iSCSI Datastore。

  1. 透過 SSH 連接到其中一個前端伺服器，並提供其中一個 iSCSI 資料 lif 位址，以探索所有 iSCSI Lif 入口網站。

    iscsiadm -m discovery -t sendtargets -p <iscsi data lif address>
iscsiadm -m node
iscsiadm -m node -l

  2. 根據所需的資料儲存類型建立設定檔。如需完整的屬性清單，請參閱 "OpenNebula NetApp SAN 文件"。範例檔案如下所示：

    影像
    $cat netapp-image.conf
NAME = "Image-NetApp-iSCSI"
TYPE = "IMAGE_DS"
DS_MAD = "netapp"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"
    系統
    $cat netapp-system.conf
NAME = "System-NetApp-iSCSI"
TYPE = "SYSTEM_DS"
TM_MAD = "netapp"
DISK_TYPE = "BLOCK"
NETAPP_HOST = "<ontap_cluster_ip>"
NETAPP_USER = "<ontap_api_user>"
NETAPP_PASS = "<ontap_api_password>"
NETAPP_SVM = "<ontap_svm_uuid>"
NETAPP_AGGREGATES = "<ontap_aggregate_uuid>"
NETAPP_IGROUP = "<ontap_igroup_uuid>"
NETAPP_TARGET = "<ontap_iscsi_target_iqn>"
# Optional suffix to share SVM across multiple tenants
NETAPP_SUFFIX = "t1"

  3. 執行 onedatastore create <configuration file>。記下建立後傳回的資料存放區 ID。

    onedatastore create netapp-system.conf ID：105

  4. 透過執行 `onedatastore show <datastore_id>`驗證資料儲存是否已成功建立。

  5. 在 Image 資料儲存區上下載應用程式、並使用範本建立 VM 以在 System 資料儲存區上進行資源配置。

  6. 檢查 ONTAP 為映像和虛擬機器磁碟所建立的 LUN。使用的命名慣例如下：

    1. 影像資料儲存區：one_<datastore_id>_<image_id>_<suffix>（Volume）、one_<datastore_id>_<image_id>_<suffix>_lun（LUN）

    2. 系統資料儲存區:one_<vm_id>_disk_<disk_id>_<suffix>（Volume）、one_<datastore_id>_<vm_id>_disk_<disk_id>_<suffix>_lun（LUN）

      顯示範例

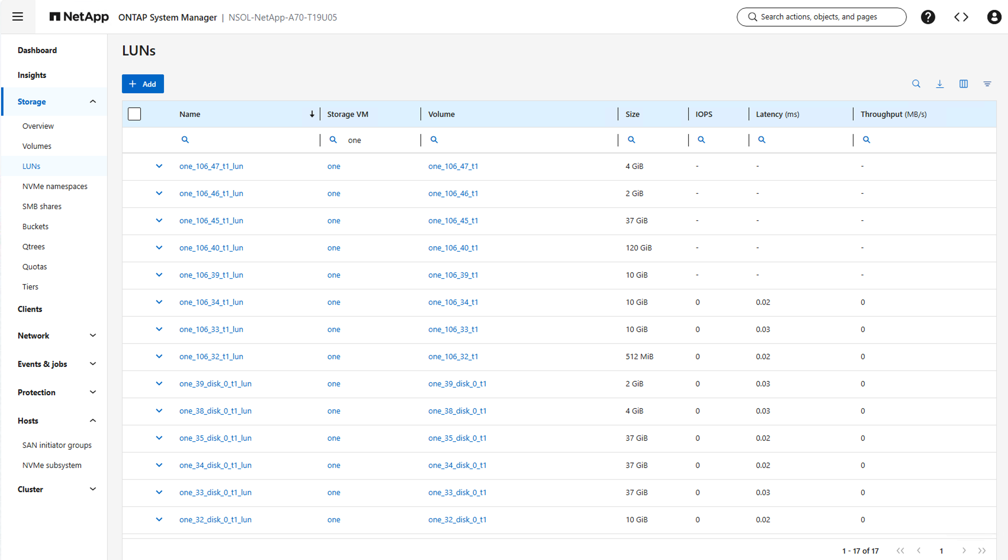

      ONTAP LUN 用於 OpenNebula 映像和虛擬機器
