使用Trident Protect 保護 Red Hat OpenShift 虛擬化中的虛擬機

貢獻者 netapp-jsnyder kevin-hoke
PDF

使用快照和備份保護 OpenShift 虛擬化中的虛擬機器。此程序包括使用ONTAP S3 物件儲存建立 AppVault、配置Trident Protect 以擷取 VM 資料（包括 Kubernetes 資源物件、持久磁碟區和內部影像），並在必要時還原資料。

OpenShift 虛擬化環境中的虛擬機器是在 OpenShift 容器平台的工作節點中執行的容器化應用程式。保護虛擬機器元資料以及虛擬機器的持久性磁碟非常重要，以便在它們遺失或損壞時可以還原它們。

OpenShift 虛擬化虛擬機器的持久性磁碟可以透過使用整合到 OpenShift 叢集的ONTAP儲存進行支援"Trident犯罪現場調查"。在本節中我們使用"Trident保護"建立虛擬機器（包括其資料磁碟區）的快照和備份到ONTAP物件儲存。

然後，我們在需要時從快照或備份中還原。

Trident Protect 支援 OpenShift 叢集上的應用程式和虛擬機器的快照、備份、復原和災難復原。對於 OpenShift 虛擬化虛擬機，可以使用Trident Protect 保護的資料包括與虛擬機器關聯的 Kubernetes 資源物件、持久磁碟區和內部影像。

以下是本節範例所使用的各個元件的版本

為物件儲存建立 App Vault

建立 AppVault

在為應用程式或虛擬機器建立快照和備份之前，必須在Trident Protect 中配置物件儲存來儲存快照和備份。這是使用儲存桶 CR 完成的。只有管理員可以建立儲存桶 CR 並對其進行配置。在Trident Protect 中，儲存桶 CR 稱為 AppVault。AppVault 物件是儲存桶的聲明性 Kubernetes 工作流程表示。AppVault CR 包含儲存桶在保護作業（例如備份、快照、復原作業和SnapMirror複製）中所使用的必要配置。

在此範例中，我們將展示如何使用ONTAP S3 作為物件儲存。以下是為ONTAP S3 建立 AppVault CR 的工作流程： 1.在ONTAP叢集中的 SVM 中建立 S3 物件儲存伺服器。2.在物件儲存伺服器中建立一個儲存桶。3.在 SVM 中建立 S3 使用者。將存取密鑰和密鑰保存在安全的地方。4.在 OpenShift 中，建立一個金鑰來儲存ONTAP S3 憑證。5.為ONTAP S3 建立 AppVault 對象

為ONTAP S3 設定Trident保護 AppVault

# alias tp='tridentctl-protect'

# cat appvault-secret.yaml
apiVersion: v1
stringData:
  accessKeyID: "<access key of S3>"
  secretAccessKey: "<secret access key of S3>"
# you can also provide base 64 encoded values instead of string values
#data:
# base 64 encoded values
#  accessKeyID: < base 64 encoded access key>
#  secretAccessKey: <base 64 encoded secretAccess key>
kind: Secret
metadata:
  name: appvault-secret
  namespace: trident-protect
type: Opaque

# cat appvault.yaml
apiVersion: protect.trident.netapp.io/v1
kind: AppVault
metadata:
  name: ontap-s3-appvault
  namespace: trident-protect
spec:
  providerConfig:
    azure:
      accountName: ""
      bucketName: ""
      endpoint: ""
    gcp:
      bucketName: ""
      projectID: ""
    s3:
      bucketName: trident-protect
      endpoint: <lif for S3 access>
      secure: "false"
      skipCertValidation: "true"
  providerCredentials:
    accessKeyID:
      valueFromSecret:
        key: accessKeyID
        name: appvault-secret
    secretAccessKey:
      valueFromSecret:
        key: secretAccessKey
        name: appvault-secret
  providerType: OntapS3

# oc create -f appvault-secret.yaml -n trident-protect
# oc create -f appvault.yaml -n trident-protect

ONTAP S3 Appvault 已建立

在 OpenShift Virtualization 中建立 VM

在 OpenShift Virtualization 中建立 VM

以下螢幕截圖顯示了使用模板從控制台建立 VM（命名空間 demo 中的 demo-fedora）。根磁碟會自動選擇預設儲存類別，因此，請驗證預設儲存類別是否設定得當。在此設定中，預設儲存類別是sc-zonea-san。確保在建立附加磁碟時選擇儲存類別 sc-zonea-san 並選取「應用最佳化儲存設定」複選框。這會將存取模式設為 RWX，將磁碟區模式設為封鎖。

註 Trident支援 SAN（iSCSI、NVMe/TCP 和 FC）區塊磁碟區模式下的 RWX 存取模式。（這是NAS的預設存取模式）。如果您稍後需要對虛擬機器進行即時遷移，則需要 RWX 存取模式。

預設儲存類

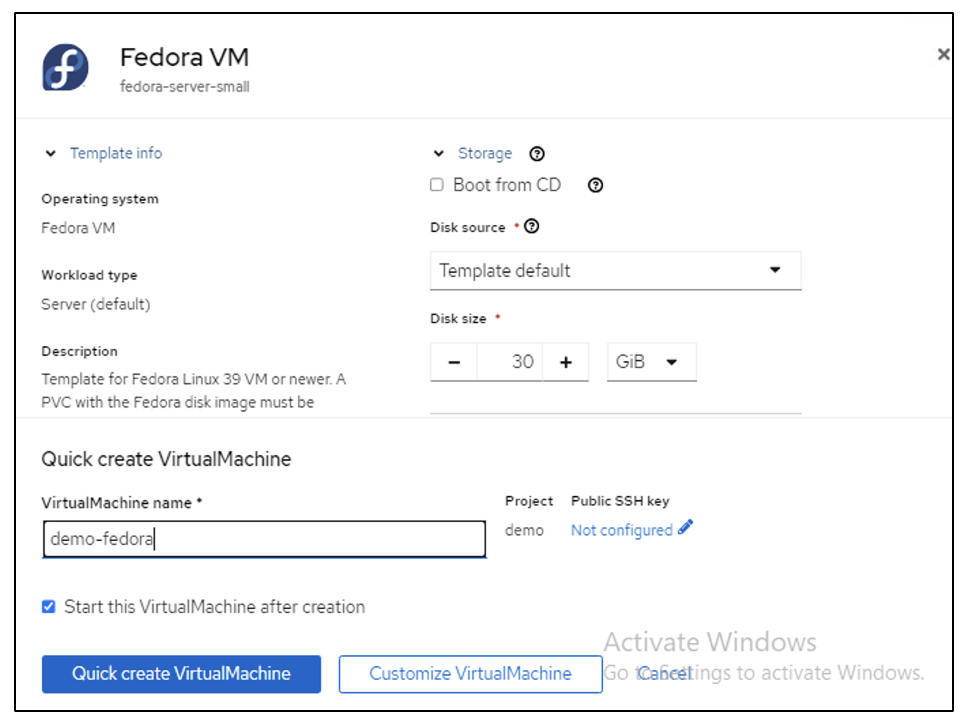

建立 Fedora 虛擬機

模板預設值

客製化

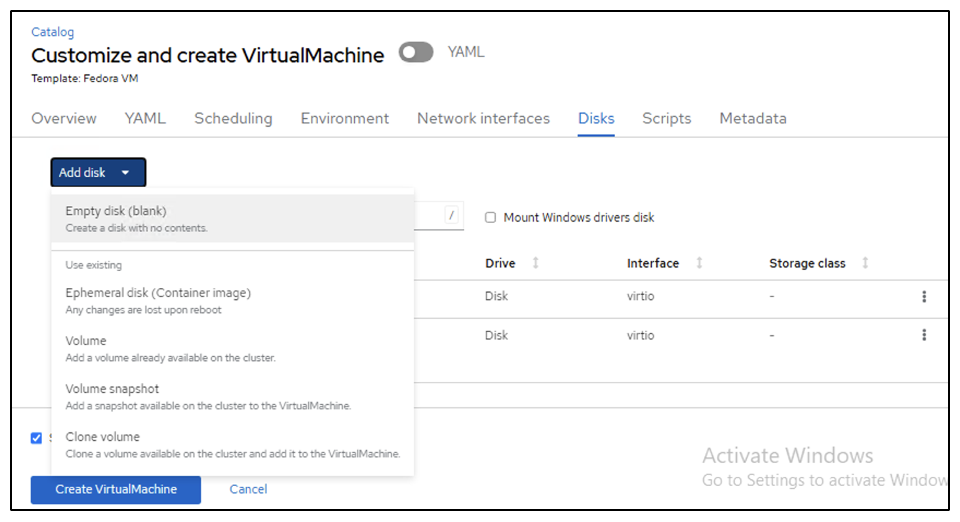

新增磁碟

已新增磁碟

已建立 vm、pod 和 pvc

創建應用程式

創建應用程式

為虛擬機器建立一個 Trident 保護應用程式

在範例中，demo 命名空間有一個 VM，並且在建立應用程式時包含了該命名空間的所有資源。

# alias tp='tridentctl-protect'
# tp create app demo-vm --namespaces demo -n demo --dry-run > app.yaml

# cat app.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-vm
  namespace: demo
spec:
  includedNamespaces:
  - namespace: demo
# oc create -f app.yaml -n demo

應用程式已創建

透過建立備份來保護應用程式

建立備份

建立按需備份

為先前建立的應用程式（demo-vm）建立一個備份，其中包括 demo 命名空間中的所有資源。提供將儲存備份的 appvault 名稱。

# tp create backup demo-vm-backup-on-demand --app demo-vm --appvault ontap-s3-appvault -n demo
Backup "demo-vm-backup-on-demand" created.

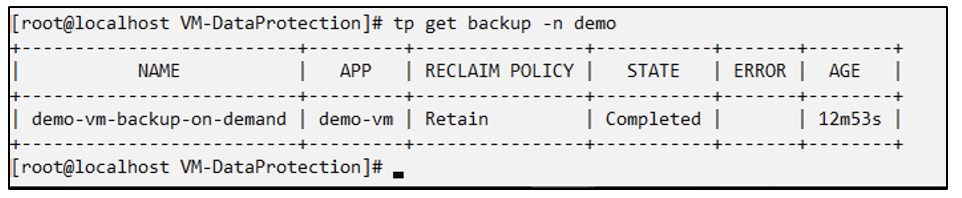

按需備份已創建

按計畫建立備份

建立備份計劃，指定要保留的備份粒度和數量。

# tp create schedule backup-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 45 --backup-retention 1 -n demo --dry-run>backup-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/backup-schedule1 created

#cat backup-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: backup-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "1"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "45"
  recurrenceRule: ""
  snapshotRetention: "0"
status: {}
# oc create -f backup-schedule-demo-vm.yaml -n demo

備份計劃已創建

按需和按計劃建立備份

從備份還原

從備份還原

將虛擬機器還原到相同的命名空間

在範例中，備份 demo-vm-backup-on-demand 包含 fedora VM 的 demo-app 備份。

首先，刪除虛擬機，並確保 PVC、pod 和虛擬機物件從命名空間「demo」中刪除

fedora-vm 已刪除

現在，建立一個就地備份還原物件。

# tp create bir demo-fedora-restore --backup demo/demo-vm-backup-on-demand -n demo --dry-run>vm-demo-bir.yaml

# cat vm-demo-bir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupInplaceRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo-fedora-restore
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/demo-vm-backup-on-demand_f6af3513-9739-480e-88c7-4cca45808a80
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-bir.yaml -n demo
backupinplacerestore.protect.trident.netapp.io/demo-fedora-restore created

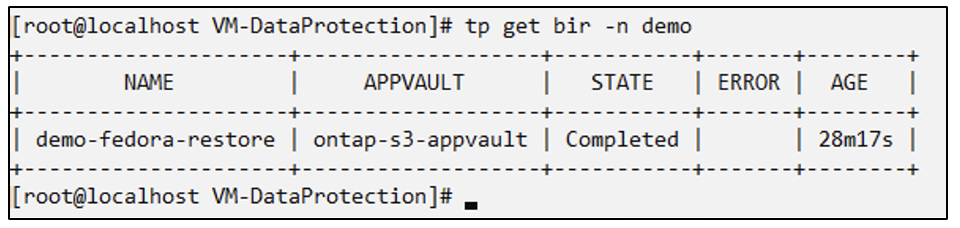

創建

驗證虛擬機器、Pod 和 PVC 是否已恢復

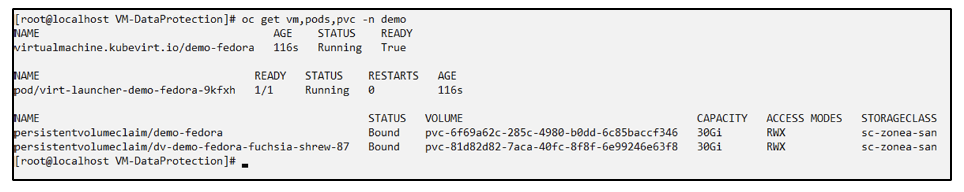

VM 已恢復並建立

將虛擬機器還原到不同的命名空間

首先建立一個要將應用程式還原到的新命名空間，在本例中為 demo2。然後建立備份還原對象

# tp create br demo2-fedora-restore --backup demo/hourly-4c094-20250312154500 --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-br.yaml

# cat vm-demo2-br.yaml
apiVersion: protect.trident.netapp.io/v1
kind: BackupRestore
metadata:
  annotations:
    protect.trident.netapp.io/max-parallel-restore-jobs: "25"
  creationTimestamp: null
  name: demo2-fedora-restore
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/backups/hourly-4c094-20250312154500_aaa14543-a3fa-41f1-a04c-44b1664d0f81
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""
# oc create -f vm-demo2-br.yaml -n demo2

br 創建

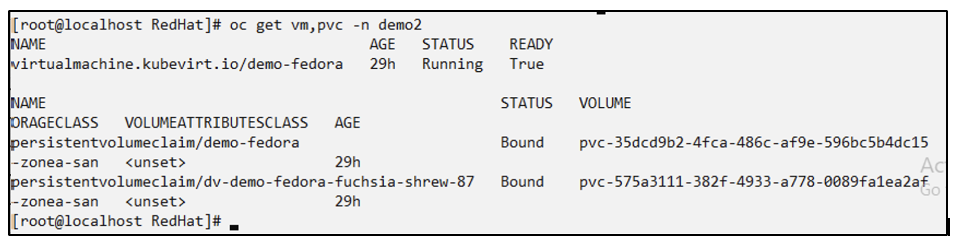

驗證是否在新命名空間 demo2 中建立了 VM、pod 和 pvc。

新命名空間中的虛擬機

使用快照保護應用程式

建立快照

建立按需快照 為應用程式建立快照並指定需要儲存它的 appvault。

# tp create snapshot demo-vm-snapshot-ondemand --app demo-vm --appvault ontap-s3-appvault -n demo --dry-run
# cat demo-vm-snapshot-on-demand.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Snapshot
metadata:
  creationTimestamp: null
  name: demo-vm-snapshot-ondemand
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  completionTimeout: 0s
  volumeSnapshotsCreatedTimeout: 0s
  volumeSnapshotsReadyToUseTimeout: 0s
status:
  conditions: null
  postSnapshotExecHooksRunResults: null
  preSnapshotExecHooksRunResults: null
  state: ""

# oc create -f demo-vm-snapshot-on-demand.yaml
snapshot.protect.trident.netapp.io/demo-vm-snapshot-ondemand created

按需快照

為快照建立計劃 為快照建立計劃。指定粒度和要保留的快照數量。

# tp create Schedule snapshot-schedule1 --app demo-vm --appvault ontap-s3-appvault --granularity Hourly --minute 50 --snapshot-retention 1 -n demo --dry-run>snapshot-schedule-demo-vm.yaml

# cat snapshot-schedule-demo-vm.yaml
apiVersion: protect.trident.netapp.io/v1
kind: Schedule
metadata:
  creationTimestamp: null
  name: snapshot-schedule1
  namespace: demo
spec:
  appVaultRef: ontap-s3-appvault
  applicationRef: demo-vm
  backupRetention: "0"
  dayOfMonth: ""
  dayOfWeek: ""
  enabled: true
  granularity: Hourly
  hour: ""
  minute: "50"
  recurrenceRule: ""
  snapshotRetention: "1"
status: {}

# oc create -f snapshot-schedule-demo-vm.yaml
schedule.protect.trident.netapp.io/snapshot-schedule1 created

快照計劃

計劃快照

從快照還原

從快照還原

將虛擬機器從快照還原到同一個命名空間 從 demo2 命名空間中刪除虛擬機器 demo-fedora。

虛擬機器刪除

從虛擬機器的快照建立快照就地還原物件。

# tp create sir demo-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand -n demo --dry-run>vm-demo-sir.yaml

# cat vm-demo-sir.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotInplaceRestore
metadata:
  creationTimestamp: null
  name: demo-fedora-restore-from-snapshot
  namespace: demo
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  resourceFilter: {}
status:
  conditions: null
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo-sir.yaml
snapshotinplacerestore.protect.trident.netapp.io/demo-fedora-restore-from-snapshot created

先生

驗證虛擬機器及其 PVC 是否在 demo 命名空間中建立。

虛擬機器在同一個命名空間中恢復

將虛擬機器從快照還原到不同的命名空間

刪除先前從備份中還原的 demo2 命名空間中的虛擬機器。

刪除虛擬機器、PVC

從快照建立快照還原物件並提供命名空間映射。

# tp create sr demo2-fedora-restore-from-snapshot --snapshot demo/demo-vm-snapshot-ondemand --namespace-mapping demo:demo2 -n demo2 --dry-run>vm-demo2-sr.yaml

# cat vm-demo2-sr.yaml
apiVersion: protect.trident.netapp.io/v1
kind: SnapshotRestore
metadata:
  creationTimestamp: null
  name: demo2-fedora-restore-from-snapshot
  namespace: demo2
spec:
  appArchivePath: demo-vm_cc8adc7a-0c28-460b-a32f-0a7b3d353e13/snapshots/20250318132959_demo-vm-snapshot-ondemand_e3025972-30c0-4940-828a-47c276d7b034
  appVaultRef: ontap-s3-appvault
  namespaceMapping:
  - destination: demo2
    source: demo
  resourceFilter: {}
status:
  postRestoreExecHooksRunResults: null
  state: ""

# oc create -f vm-demo2-sr.yaml
snapshotrestore.protect.trident.netapp.io/demo2-fedora-restore-from-snapshot created

SR 創建

驗證虛擬機器及其 PVC 是否在新的命名空間 demo2 中復原。

虛擬機器在新的命名空間中恢復

恢復特定虛擬機

選擇命名空間中的特定虛擬機器來建立快照/備份和還原

在前面的例子中，我們在命名空間內有一個虛擬機器。透過將整個命名空間包含在備份中，可以擷取與該虛擬機器相關的所有資源。在下面的範例中，我們將另一個 VM 新增到同一個命名空間，並使用標籤選擇器為這個新 VM 建立一個應用程式。

在 demo 命名空間中建立一個新的虛擬機器（demo-centos vm）

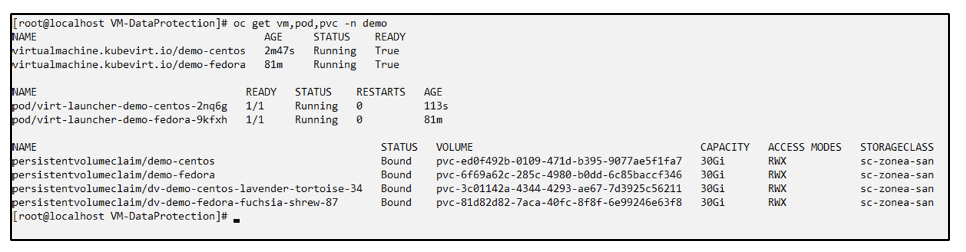

demo 命名空間中的 demo-centos VM

標記 demo-centos vm 及其相關資源

標籤 demo-centos vm, pvc

驗證 demo-centos vm 和 pvcs 是否已取得標籤

demo-centos vm 標籤

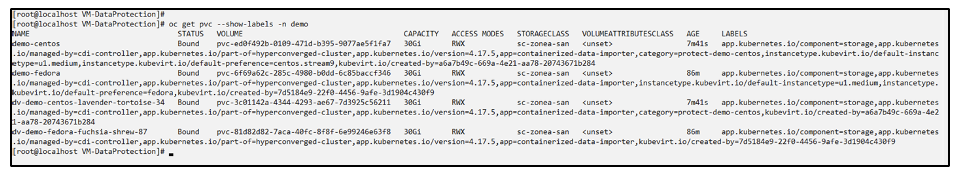

demo-centos pvc 獲得標籤

使用標籤選擇器僅為特定虛擬機器（demo-centos）建立應用程式

# tp create app demo-centos-app --namespaces 'demo(category=protect-demo-centos)' -n demo --dry-run>demo-centos-app.yaml

# cat demo-centos-app.yaml

apiVersion: protect.trident.netapp.io/v1
kind: Application
metadata:
  creationTimestamp: null
  name: demo-centos-app
  namespace: demo
spec:
  includedNamespaces:
  - labelSelector:
      matchLabels:
        category: protect-demo-centos
    namespace: demo
status:
  conditions: null

# oc create -f demo-centos-app.yaml -n demo
application.protect.trident.netapp.io/demo-centos-app created

demo-centos pvc 獲得標籤

按需和按計劃建立備份和快照的方法與前面所示的相同。由於用於建立快照或備份的 trident-protect 應用程式僅包含來自命名空間的特定 VM，因此從它們還原只會還原特定的 VM。下面顯示了一個備份/復原作業的範例。

使用其對應的應用程式建立命名空間中特定虛擬機器的備份

在前面的步驟中，使用標籤選擇器建立了一個應用程序，以僅包含演示命名空間中的 centos vm。為此應用程式建立備份（在本例中為按需備份）。

# tp create backup demo-centos-backup-on-demand --app demo-centos-app --appvault ontap-s3-appvault -n demo
Backup "demo-centos-backup-on-demand" created.

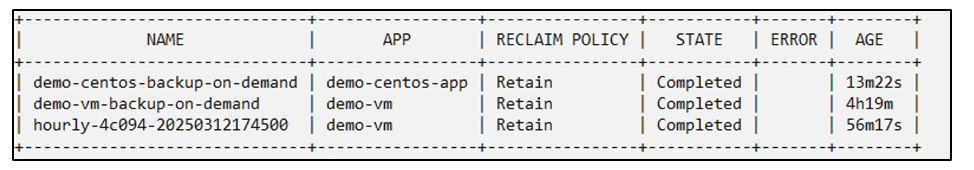

建立特定虛擬機器的備份

將特定的 VM 還原到同一個命名空間 使用對應的應用程式建立了特定的 VM（centos）的備份。如果從此建立了備份就地恢復或備份恢復，則僅還原此特定的 VM。刪除 Centos VM。

Centos VM 存在

Centos 虛擬機器已刪除

從 demo-centos-backup-on-demand 建立備份就地還原並驗證 centos VM 是否已重新建立。

#tp create bir demo-centos-restore --backup demo/demo-centos-backup-on-demand -n demo
BackupInplaceRestore "demo-centos-restore" created.

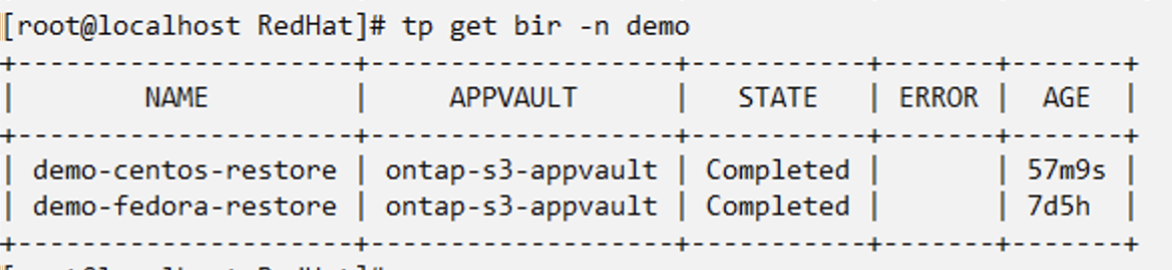

創建 CentOS 虛擬機器 bir

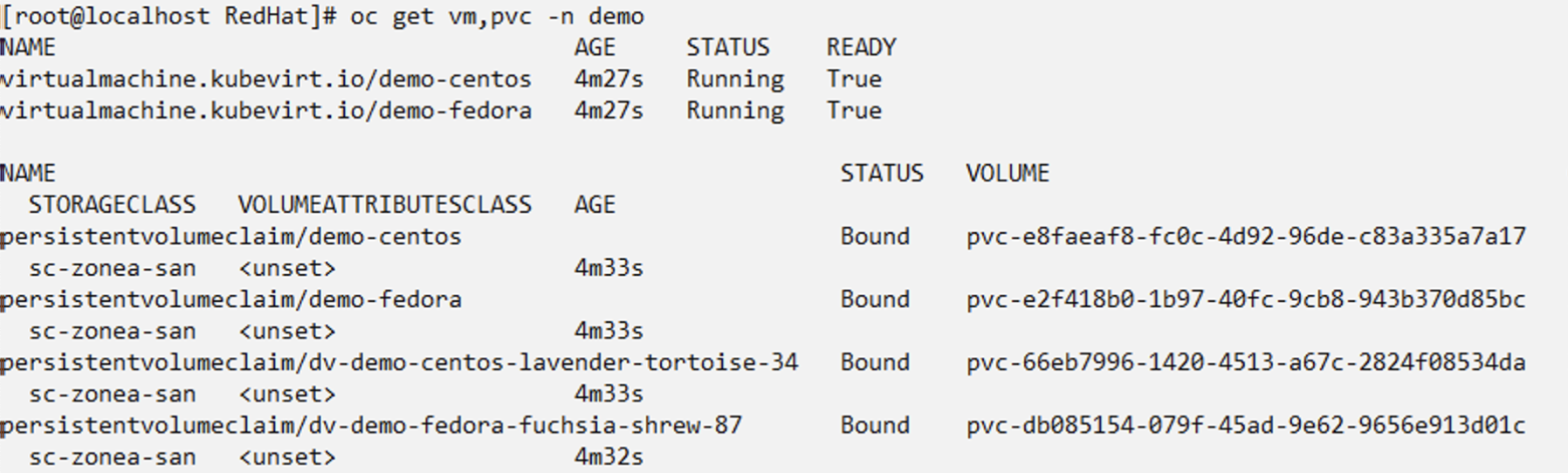

centos 虛擬機器已建立

將特定的 VM 還原到不同的命名空間 從 demo-centos-backup-on-demand 建立到不同命名空間 (demo3) 的備份恢復，並驗證 centos VM 是否已重新建立。

# tp create br demo2-centos-restore --backup demo/demo-centos-backup-on-demand --namespace-mapping demo:demo3 -n demo3
BackupRestore "demo2-centos-restore" created.

創建 CentOS 虛擬機器 bir

centos 虛擬機器已建立

影片示範

以下影片示範如何使用快照保護虛擬機

保護虛擬機
