MetroCluster IP 配置中 12 連接埠Cisco 9336C-FX2 交換器的平台連接埠分配
建議變更
PDF
連接埠在MetroCluster 一個靜態IP組態中的使用取決於交換器機型和平台類型。
使用組態表之前，請先檢閱下列考量事項：
-
本節的表格適用於 12 埠 Cisco 9336C-FX2 交換器。
如果您有 36 連接埠 Cisco 9336C-FX2 交換機，但未連接 NS224 機架，請使用"Cisco 3232C 或 36 連接埠 Cisco 9336C-FX2 交換器的平台連接埠分配" 。
如果您有 36 連接埠 Cisco 9336C-FX2 交換機，並且至少一個 MetroCluster 設定或 DR 組將 NS224 機架連接到 MetroCluster 交換機，請使用"連接 NS224 儲存的 36 連接埠 Cisco 9336C-FX2 交換器的平台連接埠分配" 。
|
12 連接埠 Cisco 9336C-FX2 交換器不支援將 NS224 架連接到 MetroCluster 交換器。 |
-
下表顯示站台A的連接埠使用量站台B使用相同的纜線
-
您無法為交換器設定不同速度的連接埠（例如，100 Gbps 連接埠和 40 Gbps 連接埠的混合）。
-
如果您使用MetroCluster 交換器設定單一的支援、請使用* MetroCluster 支援1*連接埠群組。
追蹤 MetroCluster 連接埠群組（MetroCluster 1、MetroCluster 2）。如本配置過程後面所述，在使用 RcfFileGenerator 工具時會使用它。
-
RcfFileGeneratorfor MetroCluster EscIP也提供每個交換器的每埠纜線總覽。
請為您的組態選擇正確的纜線配置表
請使用下表來判斷您應遵循的纜線表。
| 如果您的系統 … | 使用此纜線表 … |
|---|---|
AFF A150，ASA A150 FAS500f AFF C250，ASA C250 AFF A250，ASA A250 |
|
AFF A20 |
|
AFF A30 ， AFF C30 FAS50 AFF C60 |
下表取決於您使用的是 25G （第 3a 組）還是 100g （第 3b 組）乙太網路卡。 |
FAS8300、AFF C400、ASA C400、FAS8700 AFF A400、ASA A400 |
|
AFF A50 |
|
AFF C800、ASA C800、AFF A800、ASA A800 FAS9500、AFF A900、ASA A900 |
|
FAS70 ， AFF A70 AFF C80 FAS90 ， AFF A90 AFF A1K |
查看平台連接埠分配，以將 AFF A150、ASA A150、FAS500f、AFF C250、ASA C250、AFF A250 或 ASA A250 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
查看平台連接埠分配，以便將 AFF A20 系統連接到 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
查看平台連接埠分配，以使用四埠 25G 乙太網路卡將 AFF A30、AFF C30、AFF C60 或 FAS50 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器。
|
|
此組態需要插槽 4 中的四埠 25G 乙太網路卡，才能連接本機叢集和 HA 介面。 |
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
查看平台連接埠分配，以便使用雙連接埠 100G 乙太網路卡將 AFF A30、AFF C30、AFF C60 或 FAS50 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器。
|
|
此組態需要插槽 4 中的雙埠 100g 乙太網路卡，才能連接本機叢集和 HA 介面。 |
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
查看平台連接埠分配，以將 FAS8300、AFF C400、ASA C400、FAS8700、AFF A400 或 ASA A400 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。

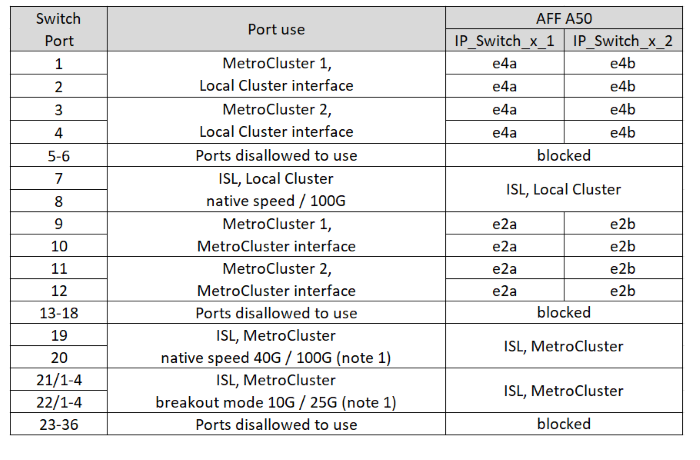

查看平台連接埠分配，以將 AFF A50 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
查看平台連接埠分配，以將 AFF C800、ASA C800、AFF A800、ASA A800、FAS9500、AFF A900 或 ASA A900 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
*註 2：*如果您使用的是 X91440A 轉接器 (40Gbps)，請使用連接埠 e4a 和 e4e 或 e4a 和 e8a。如果您使用的是 X91153A 介面卡（ 100Gbps ），請使用連接埠 E4A 和 e4b 或 E4A 和 e8a 。
查看平台連接埠分配，以將 AFF A70、FAS70、AFF C80、FAS90、AFF A90 或 AFF A1K 系統連接至 12 連接埠 Cisco 9336C-FX2 交換器：
註 1：*您只能設定連接埠 19 和 20 *或 連接埠 21 和 22。如果您先使用連接埠 19 和 20，則連接埠 21 和 22 將被封鎖。如果您先使用連接埠 21 和 22，則連接埠 19 和 20 將被封鎖。
