檢閱纜線佈線和組態考量

貢獻者 netapp-yvonneo
PDF

在設定 Broadcom BS-53248 交換器之前、請先檢閱下列考量事項。

叢集連接埠交換器指派

您可以使用 Broadcom 支援的 BS-53248 叢集交換器連接埠指派表、作為設定叢集的指南。

交換器連接埠

連接埠使用率

0-16

10/25GbE叢集連接埠節點、基礎組態

17-48

10/25GbE叢集連接埠節點、含授權

49至54歲

40/100GbE 叢集連接埠節點、含授權、由右至左新增

55-56

100GbE叢集交換器間連結（ISL）連接埠、基礎組態

請參閱 "Hardware Universe" 如需交換器連接埠的詳細資訊、

連接埠群組速度限制

  • 在BES-53248叢集交換器上、48個10/25GbE（SFP28/SFP+）連接埠會結合成12個4埠群組、如下所示：連接埠1-4、5-8、9-12、13-16、17-20、21至24、25至28、29至32、33至36、37至40、41至44及45至48。

  • 在4埠群組的所有連接埠之間、SFP28/SFP+連接埠速度必須相同（10GbE或25GbE）。

  • 如果 4 埠群組中的速度不同、交換器連接埠將無法正常運作。

FEC 要求

  • 若為含銅線的 25G 連接埠、請參閱下表以取得詳細資料。

    如果控制器側為 auto，交換器側設為 FEC 25G 。

    25 公克連接埠，含銅線

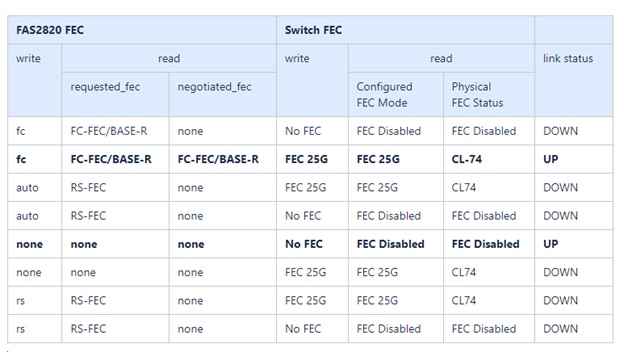

  • 如需使用光纖 / 光纖纜線的 25G 連接埠、請參閱下表以取得詳細資料：

    25 公克連接埠、含光纖 / 光纖纜線

Bootarg 實作

使用下列命令、將 25G 連接埠 FEC 設定為任一端口 auto 或 fc、視需要：

systemshell -node <node> -command sudo sysctl dev.ice.<X>.requested_fec=<auto/fc>

  • 設定為時 auto ：

    • 。 auto 設定會立即將設定傳播到硬體、不需要重新開機。

    • 如果 bootarg.cpk_fec_fc_eXx already exists，它將從 bootarg 儲存設備中刪除。

    • 重新開機後 auto 自此之後、設定仍保持不變 auto 為預設 FEC 設定。

  • 設定為時 fc ：

    • 。 FC-FEC 設定會立即將設定傳播到硬體、不需要重新開機。

    • 全新 bootarg.cpk_fec_fc_eXx 會以設定為「 true 」的值建立。

    • 重新開機後、 FC-FEC 此設定會保留到位、以供驅動程式碼使用。
