填寫Cisco Nexus 9336C-FX2纜線工作表
貢獻者
建議變更
請使用下列纜線映像來完成控制器與交換器之間的纜線連接。
連接交換器的NS224儲存設備纜線
將NS224儲存設備連接至直接連接的纜線

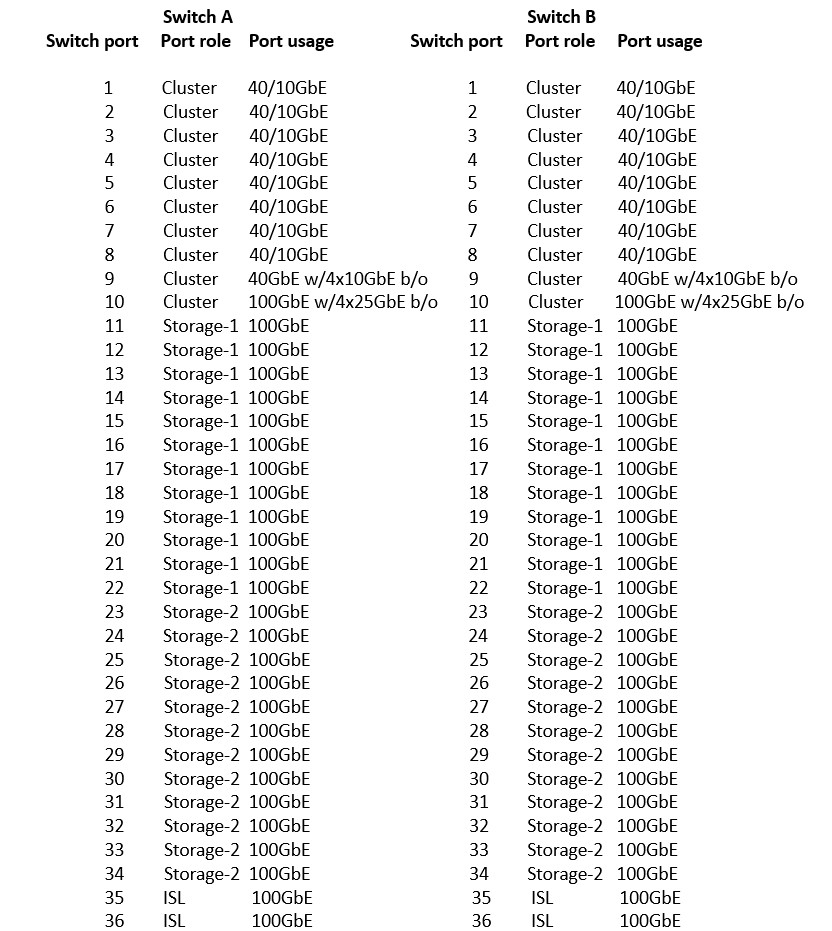

Cisco Nexus 9336C-FX2纜線工作表
如果您想要記錄支援的平台、您必須使用完整的佈線工作表範例作為指南來填寫空白的佈線工作表。
每對交換器的連接埠定義範例如下:
其中:
-
100G ISL至交換器A連接埠35
-
100G ISL至交換器A連接埠36
-
100G ISL至交換器B連接埠35
-
100G ISL至交換器B連接埠36

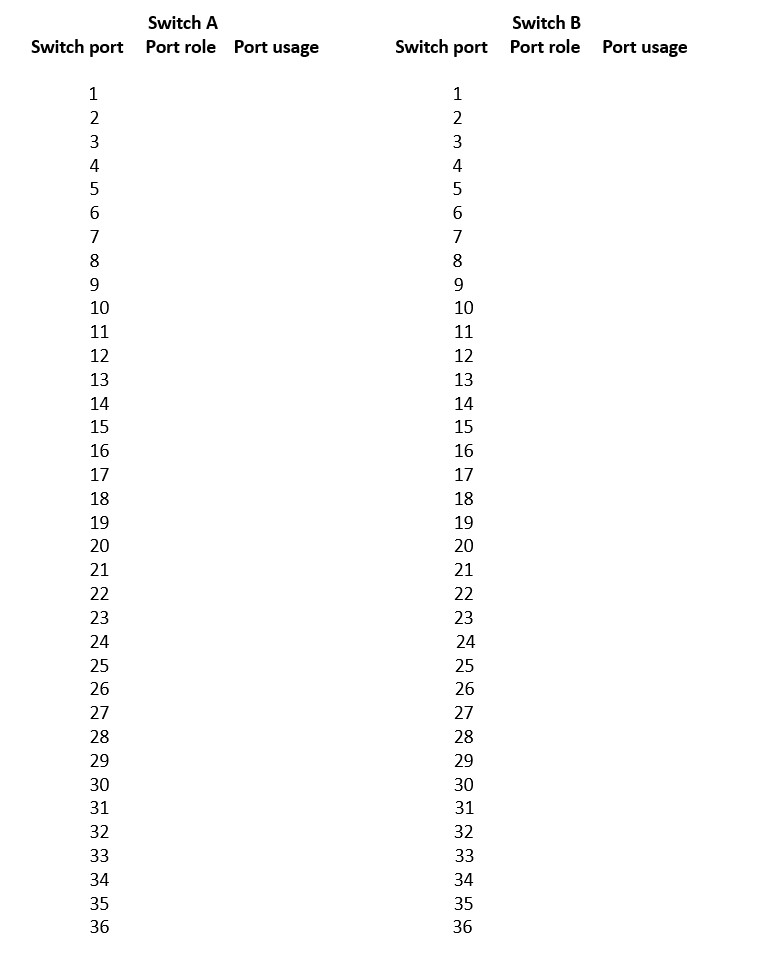

空白的佈線工作表
您可以使用空白的佈線工作表來記錄叢集中支援作為節點的平台。支援的叢集連線表Hardware Universe 定義平台所使用的叢集連接埠。
其中:
-
100G ISL至交換器A連接埠35
-
100G ISL至交換器A連接埠36
-
100G ISL至交換器B連接埠35
-
100G ISL至交換器B連接埠36
