以下章節涵蓋有關 NetApp AFX 叢集硬體的詳細資訊。如需 NetApp AFX 硬體的最新資訊，請參閱"https://hwu.netapp.com"。
支援的硬體
有關 NetApp AFX 支援的硬體的最新資訊，請查看 "https://hwu.netapp.com"。
節點
NetApp AFX 節點是基於為統一 ONTAP 叢集提供的 AFF A1K 型節點。這些節點沒有板載磁碟用於儲存，採用模組化設計，可根據效能需求輕鬆新增和移除節點。每個節點佔用 2U 的機架空間，並且隨著新增到 AFX 叢集中的節點數量增加，效能呈線性增長。

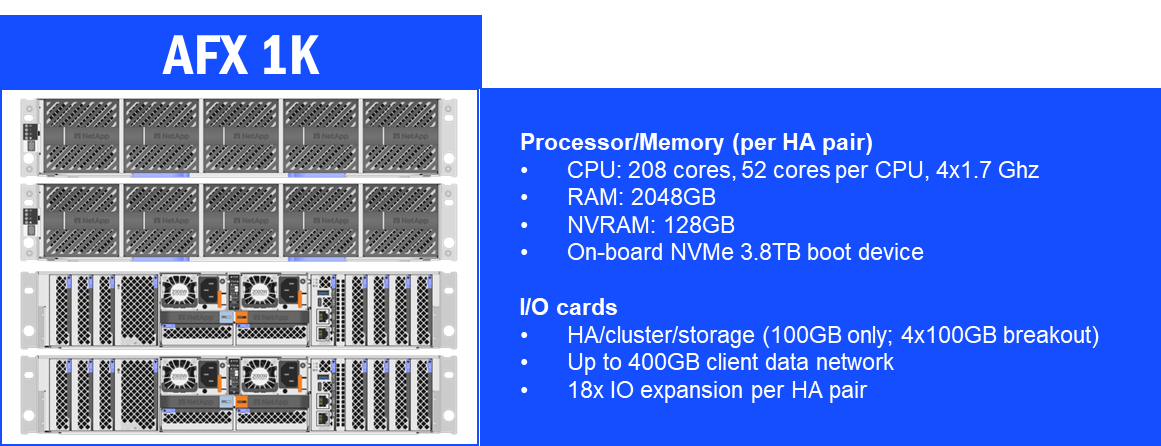

NetApp AFX 1K 節點詳細資料
硬體插槽
NetApp AFX 1K 節點使用下列插槽分配。
-
插槽 1 專用於 HA 複寫
-
插槽 7 專用於叢集複寫
-
插槽 10 和 11 專用於儲存櫃通訊
書架
NetApp AFX 機架採用與 AFF 系統相同的機殼。AFX 機架的主要差異在於所使用的模組。NSM140 模組可提供更強大的效能，並有助於實現解耦式 ONTAP。以下是一些關鍵注意事項：
-
僅支援完全填滿的磁碟櫃。
-
當插入電源後，NetApp AFX 會自動偵測到磁碟櫃。
-
目前不支援移除機櫃。

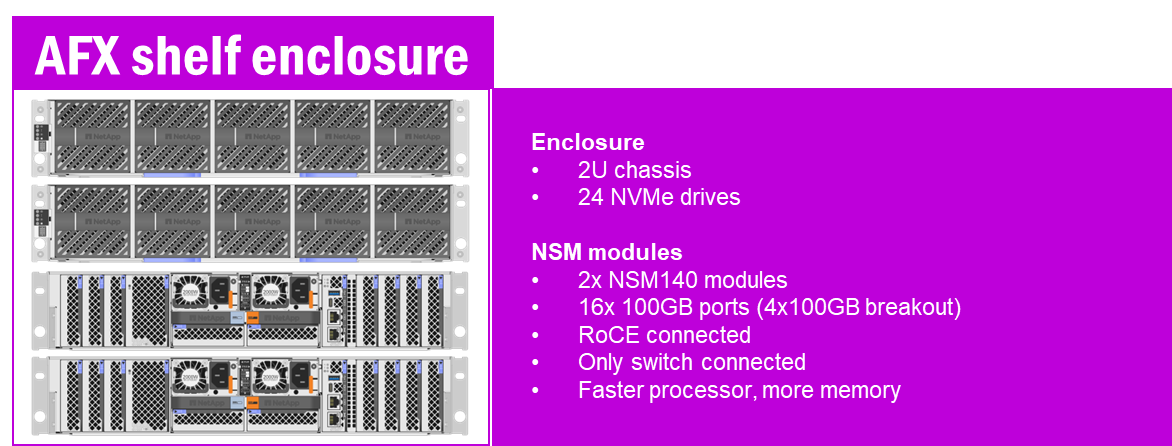

NetApp AFX 機架式機櫃詳細資料
交換器
NetApp AFX 仍然使用後端叢集交換器進行叢集內通訊，例如叢集資料庫複寫、遠端資料作業、儲存作業和 NVRAM 鏡射。從功能上看，統一 ONTAP 和 NetApp AFX 叢集交換器之間的唯一區別在於：
-
400GbE 支援
-
新的 HA VLAN
-
如需更多資訊、請參閱 "Cisco 交換器資料表" 。

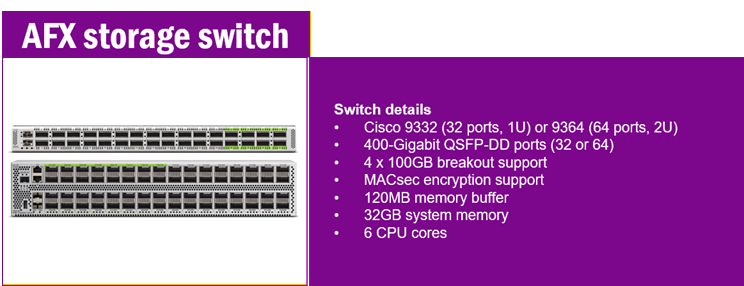

NetApp AFX 叢集交換器
叢集交換器連線能力
NetApp AFX 的許多主要架構概念都大量使用了後端叢集交換器。例如，叢集介面、儲存適配器、儲存機櫃和 NVRAM 卡都連接到叢集交換器。目前，所有這些介面僅支援 100GB 通訊，而交換器支援 400GB。因此，100GB 介面透過 4 x 100GB 分線電纜連接到交換器上的 400GB 介面。這種方法減少了交換器上使用的連接埠數量。例如，16 x 100GB 儲存機櫃模組連接埠僅使用交換器上的 4 個連接埠，而節點上總共 8 個連接埠使用 2 個交換器連接埠。

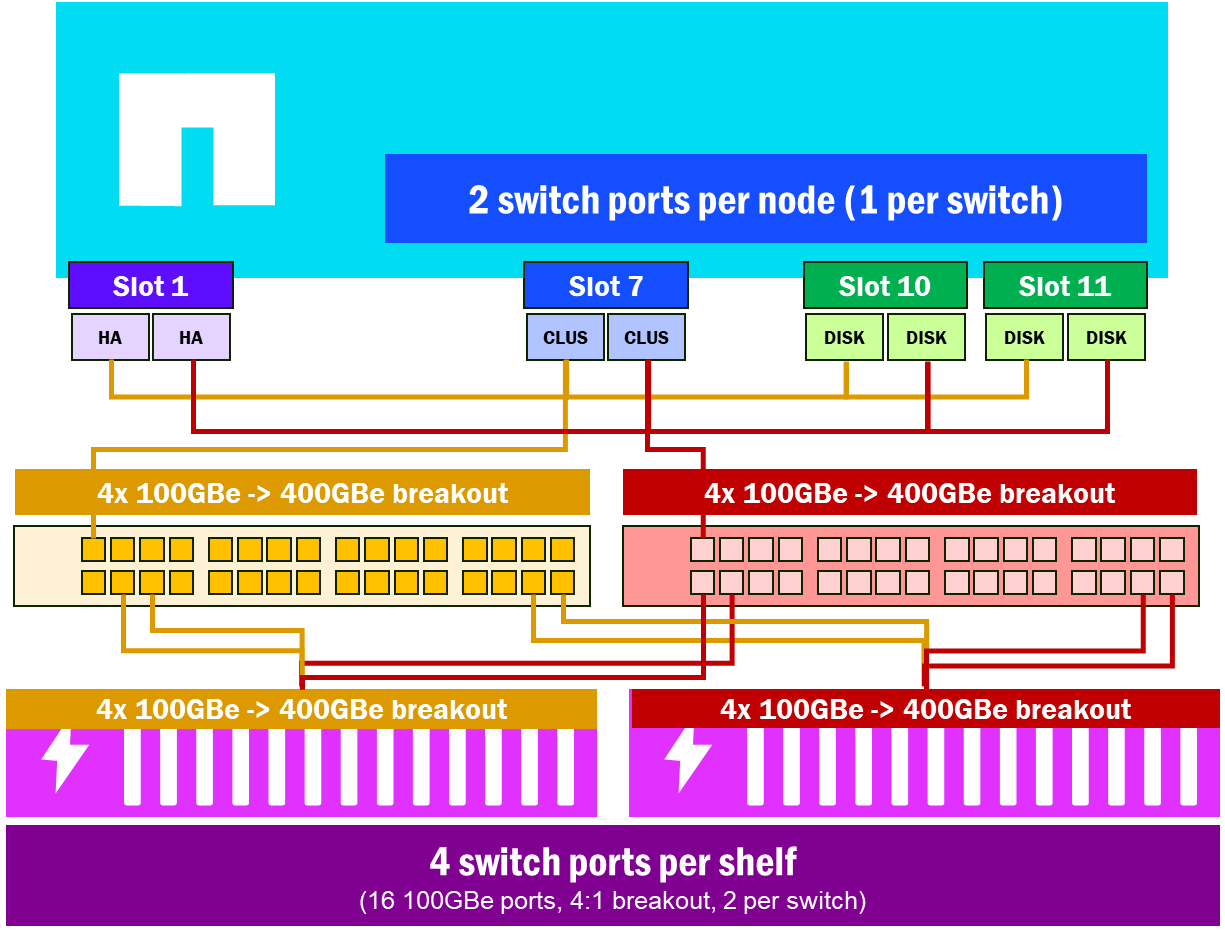

NetApp AFX 交換器佈線
磁碟類型和大小
NetApp AFX 目前僅支援以下尺寸的 NVMe 附加 SSD ：
-
7.6 TB
-
15.3 TB
-
30.1 TB
-
60.6 TB
TLC 與 QLC
NetApp AFX 可同時支援 TLC 和 QLC 兩種快閃記憶體類型。7.6TB 和 15.3TB 的硬碟採用 TLC 閃存，而容量大於 30.1TB 的硬碟則採用 QLC 快閃記憶體。無論採用何種快閃記憶體類型，均可符合 NVIDIA SuperPod 認證的效能標準。
所有與 NetApp AFX 系統搭配使用的硬碟均為高效能硬碟，QLC 和 TLC 的讀取效能幾乎相同。QLC 的寫入效能略遜於 TLC，並且在寫入密集型工作負載下可能會出現更明顯的損耗平衡現象。
有關效能數據，請參閱 "每個磁碟櫃效能"。
在選擇使用的磁碟機類型時，請考慮儲存設備將承載哪些工作負載，以及涉及的效能 / 容量密度權衡。
