StorageGRID SG6200 應用裝置

貢獻者 netapp-ivanad
PDF

StorageGRID SG6200 系列應用裝置在 StorageGRID 系統中作為儲存節點運作。與所有 StorageGRID 應用裝置一樣，它們可以在單一部署中與其他應用裝置機型和純軟體節點自由混合使用。

StorageGRID SG6260 應用裝置包含一個運算控制器（配備一對作為讀取快取的 NVMe SSD）和一個儲存控制器機櫃（包含兩個儲存控制器和 60 個 NL-SAS 硬碟）。透過新增最多兩個選用的擴充機櫃，最多可擴充至 180 個 NL-SAS 硬碟。StorageGRID SGF6212 應用裝置是一款全快閃應用裝置，採用緊湊的 1U 外形規格，配備 12 個 NVMe SSD。

應用裝置功能

一般功能

SGF6212 和 SG6260 應用裝置提供下列功能：

  • 整合StorageGRID 了適用於整個過程的儲存與運算元素。

  • 包含StorageGRID 旨在簡化儲存節點部署與組態的《不再》應用裝置安裝程式。

  • 內含用於監控及診斷運算控制器硬體的基礎板管理控制器（ BMC ）。

資料保護功能

SGF6212 提供以下資料保護功能：

  • 在單一 SSD 故障後仍能運作、不會影響物件可用度。

  • 可在多個 SSD 故障後運作、並將物件可用度降至最低（根據基礎 RAID 配置的設計）。

    註 視您設定的 ILM 原則而定、對本機不可用物件的要求可由其他節點提供服務、因此可用度通常不會降低。

  • 在服務期間、 SSD 故障不會對節點根磁碟區（ StorageGRID 作業系統）的 RAID 外殼造成嚴重損壞、因此可完全恢復。

  • 如果多個 SSD 故障導致本機資料遺失、則可從其他節點上的複本或刪除編碼區塊自動還原物件資料。

  • 能夠作為 "具有快取的網關節點"。

SG6260 提供以下資料保護功能：

  • 在任何兩個硬碟機（ HDD ）故障後都能正常運作、不會影響物件可用度。

  • 在故障和更換事件期間（在安裝期間為 DDP 或 DDP16 設定）、快速清空和重建 HDD 、以改善資料與標準 RAID6 的耐用度。

  • 在服務期間、可完全從任何兩個 HDD 故障恢復。

  • 如果多個 HDD 故障導致本機資料遺失、則可從其他節點上的複本或刪除編碼區塊自動還原物件資料。

SG6200 硬體元件

SGF6212 應用裝置

SGF6212 應用裝置包含下列元件：

運算與儲存平台

單機架單元（ 1U ）伺服器、包括：

  • 256 GB RAM

  • 240 GB 內建開機磁碟機（包含 StorageGRID 軟體）

  • 2 個 1/10 GBase-T 連接埠

  • 4 個 10/25/40/100GbE 乙太網路連接埠，用於 Grid/Client 網路流量（或 4 個 200GbE，可選配 200 GbE NIC）

  • 12 個用於資料儲存的 NVMe SSD

  • 基礎板管理控制器（BMC）、可簡化硬體管理

  • 備援電源供應器與風扇

SG6260 應用裝置

SG6260 應用裝置包含下列元件：

運算控制器

SG6200-CN 控制器是一款單機架單元（1U）伺服器，包含：

  • 256 GB RAM

  • 240 GB 內建開機磁碟機（包含 StorageGRID 軟體）

  • 2 個 1/10 GBase-T 連接埠

  • 4 個 10/25/40/100GbE 乙太網路連接埠，用於 Grid/Client 網路流量（或 4 個 200GbE，可選配 200 GbE NIC）

  • 1 x 100 GbE 儲存互連連接埠

  • 兩個用於讀取快取的 NVMe SSD

  • 基礎板管理控制器（BMC）、可簡化硬體管理

  • 備援電源供應器與風扇

儲存控制器機櫃

E 系列 E4000 控制器機櫃（儲存陣列）是 4U 機櫃、包括：

  • 兩個 E4000 系列控制器（雙工組態）、可提供儲存控制器容錯移轉支援

  • 五個抽屜的磁碟機櫃、可容納 60 個 3.5 吋 NL-SAS 磁碟機

  • 備援電源供應器與風扇

選用：儲存擴充櫃

每台 SG6260 應用裝置可配備一個或兩個擴充櫃，總共可容納 180 個磁碟機。擴充櫃可在初始部署期間安裝，也可稍後新增。

E 系列 DE460C 機櫃是 4U 機櫃、包括：

  • 兩個輸入/輸出模組（IOM）

  • 五個抽取器、每個抽取12個NL-SAS磁碟機、總共可容納60個磁碟機

  • 備援電源供應器與風扇

SGF6212 和 SG6260 圖表

SGF6212 正面圖

此圖顯示的是 SGF6212 的正面，未包含邊框。該應用裝置包含一個 1U 運算和儲存平台，其中包含 12 個 SSD 磁碟機。

SGF6212 正面圖

SGF6212 後視圖

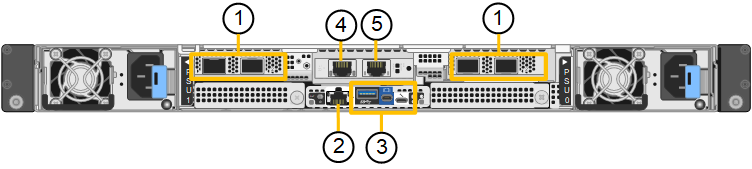

此圖顯示 SGF6212 的背面，包括連接埠、風扇和電源供應器。

SGF6212 後視圖
標註 連接埠 類型 使用

1.

網路連接埠1-4

根據纜線或收發器類型、交換器速度和設定的連結速度，可提供 10/25/40/100/200-GbE。

原生支援 QSFP56（最高 200GbE/port）、QSFP28（最高 100GbE/port）和 QSFP+（40GbE）（200GbE 速度需要 200GbE NIC 選項）。選用的 SFP+（10GbE）或 SFP28（25GbE）收發器可與 QSA（單獨銷售）搭配使用。

連線到Grid Network和Client Network for StorageGRID the

2.

BMC管理連接埠

1-GbE（RJ-45）

連接至應用裝置基板管理控制器。

3.

診斷與支援連接埠

  • Mini display 埠

  • USB 3.0 連接埠

  • Micro-USB 主控台連接埠

保留以供技術支援使用。

4.

管理網路連接埠1

1/10-GbE （ RJ-45 ）

將應用裝置連接至管理網路StorageGRID 以供其使用。

5.

管理網路連接埠2.

1/10-GbE （ RJ-45 ）

選項：

  • 與管理網路連接埠 1 連結、以建立與 StorageGRID 管理網路的備援連線。

  • 保持中斷連線、可用於暫用本機存取（IP 169.254.0.1）。

  • 安裝期間、如果 DHCP 指派的 IP 位址無法使用、請使用連接埠 2 進行 IP 組態。

此圖顯示 SGF6212 背面的電源供應器和識別 LED 的位置。應用裝置連接埠上還有其他狀態和活動 LED。這些 LED 可能因應用裝置機型而異。

後部 LED SGF6212
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 關閉：設備在機櫃或機架中無法以視覺方式識別。

SG6260 正面圖

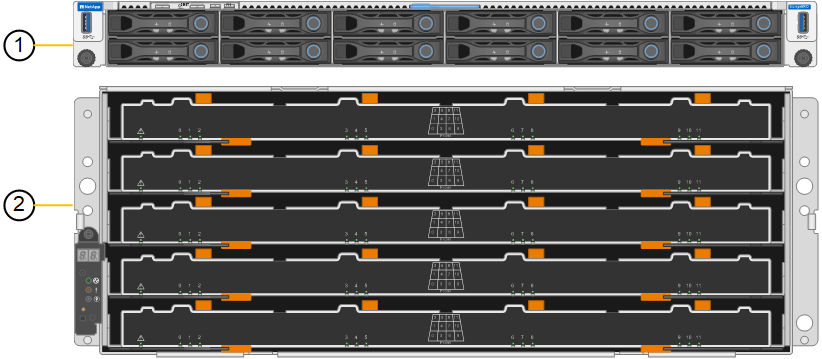

此圖顯示 SG6260 的正面，其中包括一個 1U 運算控制器和一個 4U 機架，機架內包含兩個儲存控制器和五個磁碟機抽屜中的 60 個磁碟機。

SG6260 正面圖
標註 說明

1.

SG6200-CN 運算控制器（前擋板已拆除）

2.

E4000 控制器機櫃、已卸下前擋板（選購的擴充機櫃看起來相同）

SG6260 後視圖

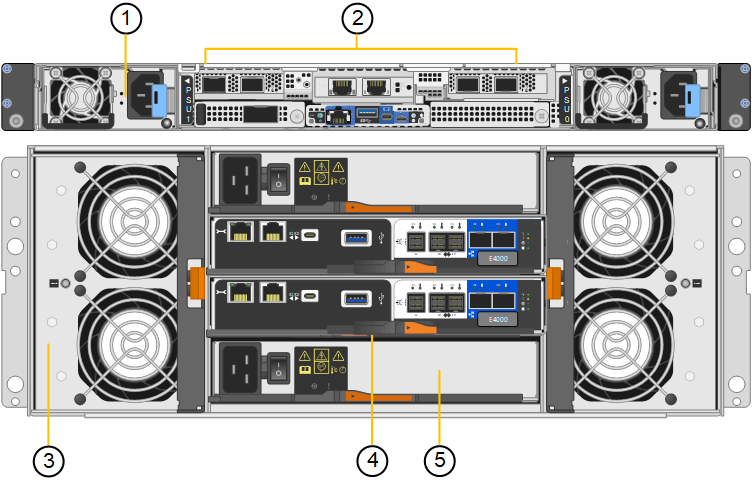

此圖顯示 SG6260 的背面，包括運算和儲存控制器、風扇和電源。

SG6260 後視圖
標註 說明

1.

SG6200-CN 運算控制器的電源供應器（1 / 2）

2.

SG6200-CN 運算控制器的連接器

3.

E4000 控制器機櫃的風扇（第 1 / 2 ）

4.

E 系列 E400 儲存控制器（1 / 2）與連接器

5.

E4000 控制器機櫃的電源供應器（第 1 / 2 ）

SG6200 控制器

SG6200-CN 運算控制器

  • 提供應用裝置的運算資源。

  • 包含StorageGRID 《不再使用的應用程式安裝程式」。

    註 應用裝置上未預先安裝此軟體。StorageGRID當您部署應用裝置時、系統會從管理節點擷取此軟體。

  • 可連線至所有三StorageGRID 個資訊網路、包括Grid Network、管理網路和用戶端網路。

  • 連接至E系列儲存控制器、並以啟動器的形式運作。

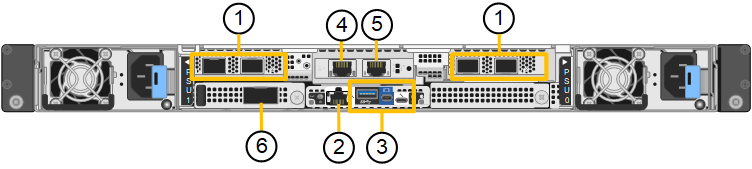

此圖顯示 SG6200-CN 運算控制器背面的連接埠。

SG6200-CN 後部連接器
標註 連接埠 類型 使用

1.

網路連接埠1-4

10/25/40/100/200-GbE，取決於纜線或收發器類型、交換器速度和已設定的連結速度。原生支援 QSFP56（每個連接埠最高 200GbE）、QSFP28（每個連接埠最高 100GbE）和 QSFP+（40GbE）（200GbE 速度需要 200GbE NIC 選項）。選購的 SFP+（10GbE）或 SFP28（25GbE）收發器可與 QSA（單獨販售）搭配使用。

連線到Grid Network和Client Network for StorageGRID the

2.

BMC管理連接埠

1-GbE（RJ-45）

連接至 SG6200-CN 基礎板管理控制器。

3.

診斷與支援連接埠

  • Mini display 埠

  • USB 3.0 連接埠

  • Micro-USB 主控台連接埠

保留以供技術支援使用。

4.

管理網路連接埠1

1/10-GbE （ RJ-45 ）

將 SG6200-CN 連接到 StorageGRID 的管理網路。

5.

管理網路連接埠2.

1/10-GbE （ RJ-45 ）

選項：

  • 與管理連接埠1連結、以建立與管理網路StorageGRID 的備援連線、以利執行支援。

  • 保留無線連線、可用於暫時的本機存取（IP 169.254.0.1）。

  • 安裝期間、如果 DHCP 指派的 IP 位址無法使用、請使用連接埠 2 進行 IP 組態。

6.

互連連接埠

100-GbE

將 SG6200-CN 控制器連接到 E4000 控制器。

此圖顯示 SG6200-CN 運算控制器背面的電源供應器和識別 LED 的位置。應用裝置連接埠上還有其他狀態和活動 LED。這些 LED 可能因應用裝置機型而異。

後方 LED SG6200-CN
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 關閉：設備在機櫃或機架中無法以視覺方式識別。

SG6260：E4000 儲存控制器

  • 兩個控制器可支援容錯移轉。

  • 管理磁碟機上的資料儲存。

  • 可在雙工組態中作為標準E系列控制器。

  • 包含SANtricity 作業系統軟體（控制器韌體）。

  • 包含SANtricity 可監控儲存硬體及管理警示、AutoSupport 功能部件和磁碟機安全功能的《系統管理程式》。

  • 連接至 SG6200-CN 控制器並提供儲存設備的存取權限。

E4000 控制器上的連接器
標註 連接埠 類型 使用

1.

管理連接埠1

1-GB（RJ-45）乙太網路

  • 連接埠1選項：

    • 連線至管理網路、即可直接從TCP/IP存取SANtricity 到「支援系統管理程式」

    • 保留無線以儲存交換器連接埠和IP位址。 使用 Grid Manager 或 Storage Grid Appliance 安裝程式存取 SANtricity 系統管理員。

  • 附註 * ：當您選擇不使用連接埠 1 時、某些選用的 SANtricity 功能（例如 NTP 同步以取得準確的記錄時間戳記）將無法使用。

2.

診斷與支援連接埠

  • RJ-45序列連接埠

  • Micro USB序列連接埠

  • USB 連接埠

保留以供技術支援使用。

3.

磁碟機擴充連接埠1和2

12Gb/s SAS

將連接埠連接至擴充櫃中IOM上的磁碟機擴充連接埠。

4.

互連連接埠1和2

25GbE iSCSI

將每個 E4000 控制器連接至 SG6200-CN 控制器。

SG6200-CN 控制器有四個連線（每個 E4000 有兩個）。

SG6260：選用擴充櫃的 IOM

擴充櫃包含兩個輸入/輸出模組（IOM）、可連接至儲存控制器或其他擴充櫃。

IOM 連接器

IOM背面
標註 連接埠 類型 使用

1.

磁碟機擴充連接埠1-4

12Gb/s SAS

將每個連接埠連接至儲存控制器或其他擴充櫃（如果有）。
