檢視狀態指示燈和代碼

貢獻者
PDF

設備和控制器包含可協助您判斷應用裝置元件狀態的指示燈。

SG100 與 SG1000

此應用裝置內含的指示燈可協助您判斷應用裝置控制器和兩個 SSD 的狀態：

請使用此資訊來提供協助 "疑難排解 SG100 和 SG1000 硬體安裝"。

產品指示燈和按鈕

下圖顯示 SG100 和 SG1000 正面的狀態指示燈和按鈕。

正面指示燈 - SG1000
標註 顯示 州/省

1.

電源按鈕

  • 藍色：產品電源已開啟。

  • 關：產品電源已關閉。

2.

重設按鈕

使用此按鈕可執行控制器的硬重設。

3.

識別按鈕

此按鈕可設定為「Blink（亮起）」、「On（亮起）」或「Off（關閉）」。

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。

4.

警示LED

  • 呈黃色持續亮起：發生錯誤。

  • 注意： * 若要檢視開機與錯誤代碼、 "存取 BMC 介面"。

  • 不亮：不存在錯誤。

下圖顯示電源供應器的位置、並識別 SG100 和 SG1000 背面的 LED 。其他狀態和活動 LED 位於應用裝置連接埠上。這些 LED 可能會因產品型號而異。

後置 LED SG100 和 SG1000
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。
一般開機代碼

在開機期間或硬重設裝置後、會發生下列情況：

  1. 底板管理控制器（BMC）會記錄開機順序的代碼、包括發生的任何錯誤。

  2. 電源按鈕會亮起。

  3. 如果開機期間發生任何錯誤、警示LED會亮起。

    若要檢視開機和錯誤代碼、 "存取 BMC 介面"。

SSD指示燈

下圖顯示 SG100 和 SG1000 上的 SSD 指示燈。

SSD指示燈
LED 顯示 州/省

1.

磁碟機狀態/故障

  • 藍色（固態）：磁碟機已上線

  • 琥珀色（固態）：磁碟機故障

  • 琥珀色（閃爍）：磁碟機定位器指示燈亮起

  • 不亮：插槽已空

2.

磁碟機作用中

藍色（正在閃爍）：正在存取磁碟機
SG110 和 SG1100

此應用裝置內含的指示燈可協助您判斷應用裝置控制器和 SSD 的狀態：

請使用此資訊來提供協助 "SG110 和 SG1100 硬體安裝疑難排解"。

產品指示燈和按鈕

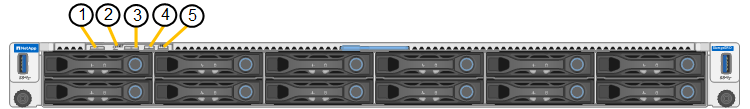

下圖顯示 SG110 和 SG1100 設備正面的指示燈和按鈕。

正面指示燈 - SG110 和 SG1100
標註 顯示 州/省

1.

電源按鈕

  • 藍色：產品電源已開啟。

  • 關：產品電源已關閉。

2.

重設按鈕

使用此按鈕可執行控制器的硬重設。

3.

識別按鈕

使用 BMC 時、此按鈕可設定為閃爍、開啟（穩定）或關閉。

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。

4.

狀態 LED

  • 呈黃色持續亮起：發生錯誤。

  • 注意： * 若要檢視開機與錯誤代碼、 "存取 BMC 介面"。

  • 不亮：不存在錯誤。

5.

PFR

SG110 和 SG1100 設備並未使用此燈號、因此燈號會持續熄滅。

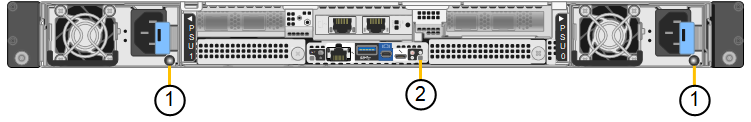

下圖顯示電源供應器的位置、並識別 SG110 和 SG1100 背面的 LED 。其他狀態和活動 LED 位於應用裝置連接埠上。這些 LED 可能會因產品型號而異。

後置 LED SG110 和 SG1100
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。
一般開機代碼

在開機期間或硬重設裝置後、會發生下列情況：

  1. 底板管理控制器（BMC）會記錄開機順序的代碼、包括發生的任何錯誤。

  2. 電源按鈕會亮起。

  3. 如果開機期間發生任何錯誤、警示LED會亮起。

    若要檢視開機和錯誤代碼、 "存取 BMC 介面"。

SSD指示燈

下圖顯示 SG110 和 SG1100 應用裝置上的 SSD 指示燈。

SSD指示燈
LED 顯示 州/省

1.

磁碟機狀態/故障

  • 藍色（固態）：磁碟機已上線

  • 琥珀色（固態）：磁碟機故障

  • 不亮：插槽已空

2.

磁碟機作用中

藍色（正在閃爍）：正在存取磁碟機
SG5700

應用裝置控制器包含可協助您判斷應用裝置控制器狀態的指示燈：

請使用此資訊來提供協助 "SG5700 硬體安裝疑難排解"。

SG5700 開機狀態代碼

每個控制器上的七段顯示會在設備開機時顯示狀態和錯誤代碼。

E2800控制器和E5700SG控制器會顯示不同的狀態和錯誤代碼。

若要瞭解這些程式碼的意義、請參閱下列資源：

控制器 參考資料

E2800 控制器

E5700與E2800系統監控指南

  • 附註： * E 系列 E5700 控制器所列的代碼不適用於應用裝置中的 E5700SG 控制器。

E5700SG控制器

「E5700SG控制器上的狀態指示燈」
步驟

  1. 在開機期間、檢視七段顯示器上顯示的代碼、以監控進度。

    • E2800控制器上的七區段顯示會顯示重複順序* OS*、* SD*、 blank 表示正在執行每日開始處理。

    • E5700SG控制器上的七段顯示屏顯示一系列代碼，以* AA*和* FF*結尾。

  2. 控制器開機後、確認七區段顯示顯示如下：

    控制器開機後會顯示七段。
    控制器 七區段顯示

    E2800 控制器

    顯示99、這是E系列控制器機櫃的預設ID。

    E5700SG控制器

    顯示*何*、接著重複兩個數字的順序。

    HO -- IP address for Admin Network -- IP address for Grid Network HO

    在順序中、第一組數字是控制器管理連接埠1的DHCP指派IP位址。此位址用於將控制器連線至管理網路StorageGRID 以供執行。第二組數字是DHCP指派的IP位址、用於將應用裝置連線至Grid Network以供StorageGRID 支援。

    *注意：*如果無法使用DHCP指派IP位址、則會顯示0．0．0．0。

  3. 如果七區段顯示其他值、請參閱 "硬體安裝疑難排解（ SG6000 或 SG5700 ）" 並確認您已正確完成安裝步驟。如果您無法解決問題、請聯絡技術支援部門。

E5700SG控制器上的狀態指示燈

E5700SG控制器上的七段顯示器和LED會在設備開機和硬體初始化期間顯示狀態和錯誤代碼。您可以使用這些顯示器來判斷狀態並疑難排解錯誤。

在啟動完「VMware應用程式安裝程式」之後StorageGRID 、您應該定期檢閱E5700SG控制器上的狀態指示燈。

下圖顯示 E5700SG 控制器上的狀態指示燈。

E5700SG控制器上的狀態指示燈
標註 顯示 說明

1.

注意LED

黃色：控制器故障、需要操作員注意、或找不到安裝指令碼。

不亮：控制器正常運作。

2.

七區段顯示

顯示診斷代碼

七段顯示順序可讓您瞭解錯誤及應用裝置的運作狀態。

3.

擴充連接埠注意LED

黃色：由於應用裝置不使用擴充連接埠、因此這些LED會一直呈黃色（未建立連結）。

4.

主機連接埠連結狀態LED

綠色：連結已啟動。

不亮：連結中斷。

5.

乙太網路連結狀態LED

綠色：建立連結。

不亮：未建立連結。

6.

乙太網路活動LED

綠色：管理連接埠與所連接裝置（例如乙太網路交換器）之間的連結已開啟。

不亮：控制器與連線裝置之間沒有連結。

呈綠色持續亮起：有乙太網路活動。
一般開機代碼

在開機期間或硬重設裝置後、會發生下列情況：

  1. E5700SG控制器上的七區段顯示幕會顯示一般的代碼順序、而非控制器特有的代碼順序。一般順序以代碼AA和FF結束。

  2. 出現E5700SG控制器專屬的開機代碼。

E5700SG控制器開機代碼

在設備正常開機期間、E5700SG控制器上的七段顯示器會依照所列順序顯示下列代碼：

程式碼 表示

HT

主要開機指令碼正在等待作業系統開機完成。

嗨

主開機指令碼已啟動。

PP

系統正在檢查是否需要更新FPGA。

HP

系統正在檢查10/25-GbE控制器韌體是否需要更新。

經常預算

套用韌體更新後、系統正在重新開機。

FP

硬體子系統韌體更新檢查已完成。控制器之間的通訊服務正在啟動。

他

系統正在等待與E2800控制器連線、並與SANtricity 該作業系統同步。

*注意：*如果此開機程序未超過此階段、請檢查兩個控制器之間的連線。

硬拷貝

系統正在檢查現有StorageGRID 的安裝資料。

好

執行中的是此應用程式。StorageGRID

HA

執行中。StorageGRID
E5700SG控制器錯誤代碼

這些代碼代表當設備開機時、E5700SG控制器上可能會顯示的錯誤狀況。如果發生特定的低層硬體錯誤、則會顯示其他兩位數的十六進位代碼。如果上述任一代碼持續超過一或兩秒鐘、或您無法依照其中一項規定的疑難排解程序來解決錯誤、請聯絡技術支援部門。

程式碼 表示

22

在任何開機裝置上找不到主要開機記錄。

23

內部快閃磁碟未連線。

2A 、 2B

匯流排卡住、無法讀取DIMM SPD資料。

40.

無效的DIMM。

41

無效的DIMM。

42

記憶體測試失敗。

51

SPD讀取失敗。

92 至 96

PCI匯流排初始化。

從A0到A3.

SATA磁碟機初始化。

AB

替代開機代碼。

AE

開機作業系統：

企業

DDR4訓練失敗。

E8.

未安裝記憶體。

歐盟

找不到安裝指令碼。

EP

與E2800控制器的安裝或通訊失敗。
相關資訊
SG5800

應用裝置控制器包含可協助您判斷應用裝置控制器狀態的指示燈。請使用此資訊來提供協助 "疑難排解 SG5800 硬體安裝"。

SG5800 控制器上的狀態指示燈

StorageGRID 應用裝置安裝程式啟動後、您應該定期檢閱 SG5800 控制器上的狀態指示燈。

下圖顯示 SG5800 控制器上的狀態指示燈。

SG5800 控制器上的狀態指示燈
標註 顯示 說明

1.

注意LED

黃色：控制器故障、需要操作員注意、或找不到安裝指令碼。

不亮：控制器正常運作。

2.

擴充連接埠注意LED

黃色：由於應用裝置不使用擴充連接埠、因此這些LED會一直呈黃色（未建立連結）。

3.

主機連接埠連結狀態LED

綠色：連結已啟動。

不亮：連結中斷。

4.

乙太網路連結狀態LED

綠色：建立連結。

不亮：未建立連結。

5.

乙太網路活動LED

綠色：管理連接埠與所連接裝置（例如乙太網路交換器）之間的連結已開啟。

不亮：控制器與連線裝置之間沒有連結。

呈綠色持續亮起：有乙太網路活動。
相關資訊

"NetApp支援"

SG6000

SG6000 應用裝置控制器包含可協助您判斷應用裝置控制器狀態的指示燈：

請使用此資訊來提供協助 "SG6000 安裝疑難排解"。

SG6000-CN 控制器上的狀態指示燈和按鈕

SG6000-CN-控制器包含可協助您判斷控制器狀態的指示燈、包括下列指示燈和按鈕。

下圖顯示 SG6000-CN 控制器正面的狀態指示燈和按鈕。

正面指示燈- SG6000-CN
標註 顯示 說明

1.

電源按鈕

  • 藍色：控制器已開啟電源。

  • 不亮：控制器已關機。

2.

重設按鈕

無指標

使用此按鈕可執行控制器的硬重設。

3.

識別按鈕

  • 呈藍色或持續亮起：識別機櫃或機架中的控制器。

  • 不亮：控制器無法在機櫃或機架中識別。

此按鈕可設定為「Blink（亮起）」、「On（亮起）」或「Off（關閉）」。

4.

警示LED

  • 黃色：發生錯誤。

  • 注意： * 若要檢視開機與錯誤代碼、 "存取 BMC 介面"。

  • 不亮：不存在錯誤。

下圖顯示電源供應器的位置、並識別 SG6000-CN 控制器後方的 LED 。其他狀態和活動 LED 位於應用裝置連接埠上。這些 LED 可能會因產品型號而異。

後置 LED SG6000-CN
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。
一般開機代碼

在開機期間或SG6000-CN-控制器硬重設之後、會發生下列情況：

  1. 底板管理控制器（BMC）會記錄開機順序的代碼、包括發生的任何錯誤。

  2. 電源按鈕會亮起。

  3. 如果開機期間發生任何錯誤、警示LED會亮起。

    若要檢視開機和錯誤代碼、 "存取 BMC 介面"。

SG6000 儲存控制器的開機狀態代碼

每個儲存控制器都有七段顯示、可在控制器開機時提供狀態代碼。E2800控制器和EF570控制器的狀態代碼相同。

如需這些代碼的說明、請參閱儲存控制器類型的E系列系統監控資訊。

步驟

  1. 在開機期間、檢視每個儲存控制器七段顯示器上顯示的代碼、以監控進度。

    每個儲存控制器上的七區段顯示會顯示重複順序* OS*、* SD*、 blank 表示控制器正在執行一天開始的處理。

  2. 控制器開機後、確認每個儲存控制器顯示99、這是E系列控制器機櫃的預設ID。

    請確定兩個儲存控制器都顯示此值、如本例E2800控制器所示。

    E2800的七區段顯示代碼

  3. 如果其中一個或兩個控制器顯示其他值、請參閱 "硬體安裝疑難排解（ SG6000 或 SG5700 ）" 並確認您已正確完成安裝步驟。如果您無法解決問題、請聯絡技術支援部門。

相關資訊
SG6100

此應用裝置內含的指示燈可協助您判斷應用裝置控制器和 SSD 的狀態：

請使用此資訊來提供協助 "SG6100 硬體安裝疑難排解"。

產品指示燈和按鈕

下圖顯示 SG6100 應用裝置正面的指示燈和按鈕。

正面指示燈 - SGF6112
標註 顯示 州/省

1.

電源按鈕

  • 藍色：產品電源已開啟。

  • 關：產品電源已關閉。

2.

重設按鈕

使用此按鈕可執行控制器的硬重設。

3.

識別按鈕

使用 BMC 時、此按鈕可設定為閃爍、開啟（穩定）或關閉。

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。

4.

狀態 LED

  • 呈黃色持續亮起：發生錯誤。

  • 注意： * 若要檢視開機與錯誤代碼、 "存取 BMC 介面"。

  • 不亮：不存在錯誤。

5.

PFR

SG6100 產品不會使用此燈號、而且燈號會持續熄滅。

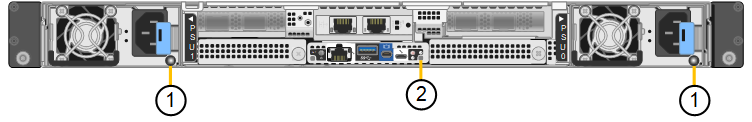

下圖顯示電源供應器的位置、並識別 SGF6112 和 SG6100-CN 背面的 LED 。其他狀態和活動 LED 位於應用裝置連接埠上。這些 LED 可能會因產品型號而異。

後置 LED SGF6112 和 SG6100-CN
標註 LED 州/省

1.

電源供應器 LED

  • 綠色、持續亮起：電源供應至產品、電源按鈕開啟。

  • 綠色、閃爍：電源供應至產品、電源按鈕關閉。

  • 熄滅：產品未通電。

  • 琥珀色：電源供應器故障。

2.

識別 LED

  • 藍色、閃爍：表示設備位於機櫃或機架中。

  • 藍色、恆亮：識別機櫃或機架中的設備。

  • 不亮：機櫃或機架中無法識別產品的外觀。
一般開機代碼

在開機期間或硬重設裝置後、會發生下列情況：

  1. 底板管理控制器（BMC）會記錄開機順序的代碼、包括發生的任何錯誤。

  2. 電源按鈕會亮起。

  3. 如果開機期間發生任何錯誤、警示LED會亮起。

    若要檢視開機和錯誤代碼、 "存取 BMC 介面"。

SSD指示燈

下圖顯示 SGF6112 或 SG6160 應用裝置上的 SSD 指示燈。

SSD指示燈
LED 顯示 州/省

1.

磁碟機狀態/故障

  • 藍色（固態）：磁碟機已上線

  • 琥珀色（固態）：磁碟機故障

  • 不亮：插槽已空

  • 附註： * 如果新的正常運作 SSD 插入正在運作的 SGF6112 或 SG6160 StorageGRID 節點、 SSD 上的 LED 應會開始閃爍、但一旦系統判斷磁碟機有足夠容量且正常運作、就會停止閃爍。

2.

磁碟機作用中

藍色（正在閃爍）：正在存取磁碟機
