Überwachen Sie MetroCluster -Konfigurationen

PDFs

Sie können Konnektivitätsprobleme in Ihrer MetroCluster -Konfiguration überwachen. Zu den Details gehören der Status der Komponenten und der Konnektivität innerhalb eines Clusters sowie der Konnektivitätsstatus zwischen den Clustern in der MetroCluster -Konfiguration. Hier erfahren Sie, wie Sie Konnektivitätsprobleme in Clustern überwachen, die durch MetroCluster over FC- und MetroCluster over IP-Konfigurationen geschützt sind.

Sie können die MetroCluster -Konfigurationen aus den folgenden Ansichten im linken Navigationsbereich des Active IQ Unified Manager überwachen:

  • Speicher > Cluster > Schutz: MetroCluster anzeigen

  • Schutz > Beziehungen > Beziehung: MetroCluster anzeigen

Unified Manager verwendet Systemzustandswarnungen, um den Status der Komponenten und der Konnektivität in der MetroCluster -Konfiguration anzuzeigen.

Bevor Sie beginnen

  • Sowohl die lokalen als auch die Remote-Cluster in einer MetroCluster -Konfiguration müssen zu Active IQ Unified Manager hinzugefügt werden.

  • Wenn in einer MetroCluster -over-IP-Konfiguration ein Mediator unterstützt werden soll, muss der Mediator konfiguriert und über die entsprechende API zum Cluster hinzugefügt werden.

  • Sie müssen über die Rolle „Operator“, „Anwendungsadministrator“ oder „Speicheradministrator“ verfügen.

Überwachen Sie Konnektivitätsprobleme in der MetroCluster über-FC-Konfiguration

Für Cluster in einer MetroCluster -über-FC-Konfiguration werden die Konnektivitätsdiagramme auf der Detailseite Cluster/Integrität angezeigt. Befolgen Sie diese Schritte.

Schritte

  1. Klicken Sie im linken Navigationsbereich auf Speicher > Cluster.

    Es wird eine Liste aller überwachten Cluster angezeigt.

  2. Klicken Sie in der Ansicht Schutz: MetroCluster auf den Namen des Clusters, für den Sie die Konfigurationsdetails von MetroCluster über FC anzeigen möchten. Alternativ können Sie in einer MetroCluster -Konfiguration nach Clustern filtern.

  3. Klicken Sie auf der Detailseite Cluster/Integrität auf die Registerkarte * MetroCluster -Konnektivität*. Die Registerkarte * MetroCluster -Konnektivität* ist nur für MetroCluster über-FC-Konfigurationen verfügbar.

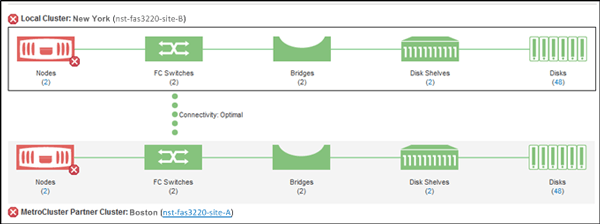

    Registerkarte „Unified Manager MetroCluster -Konnektivität“

    Die Topologie der MetroCluster -Konfiguration wird im entsprechenden Cluster-Objektbereich angezeigt. Sie können die auf der Seite „Cluster-/Integritätsdetails“ angezeigten Informationen verwenden, um etwaige Verbindungsprobleme zu beheben. Wenn beispielsweise die Verbindung zwischen dem Knoten und dem Switch in einem Cluster unterbrochen ist, wird das folgende Symbol angezeigt:

Symbol für die Knotenschalterkonnektivität

Wenn Sie den Zeiger über das Symbol bewegen, können Sie detaillierte Informationen zum generierten Ereignis anzeigen.

Wenn Sie Konnektivitätsprobleme in Ihrer MetroCluster -Konfiguration feststellen, müssen Sie sich beim System Manager anmelden oder auf die ONTAP CLI zugreifen, um die Probleme zu beheben.

Weitere Informationen zum Bestimmen der Clusterintegrität finden Sie unter"Bestimmen Sie die Clusterintegrität in der MetroCluster -über-FC-Konfiguration" .

Überwachen Sie Konnektivitätsprobleme in der MetroCluster -over-IP-Konfiguration

Für Cluster in einer MetroCluster -over-IP-Konfiguration werden die Konnektivitätsdiagramme auf der Seite Cluster angezeigt. Befolgen Sie diese Schritte.

Schritte

  1. Klicken Sie im linken Navigationsbereich auf Speicher > Cluster.

    Es wird eine Liste aller überwachten Cluster angezeigt.

  2. Klicken Sie in der Ansicht Schutz: MetroClusters auf den Namen des Clusters, für den Sie die Konfigurationsdetails von MetroCluster over IP anzeigen möchten. Alternativ können Sie in einer MetroCluster -Konfiguration nach Clustern filtern.

  3. Erweitern Sie die Zeile, indem Sie auf das Caret-Symbol klicken v Symbol. Das Caret-Symbol wird nur für einen Cluster angezeigt, der durch die MetroCluster over-IP-Konfiguration geschützt ist.

    Sie können die Topologie der Quell- und Spiegelsites sowie den Mediator (sofern vorhanden) anzeigen, der für die Verbindung verwendet wird. Sie können die folgenden Informationen anzeigen:

    • Konnektivität zwischen den Standorten

    • Gesundheits- und Verfügbarkeitsprobleme, falls vorhanden, auf beiden Websites

    • Mediatorbezogene Probleme

    • Replikationsbezogene Probleme.

      Hinweis Die folgenden Status werden gemeldet: Kritisch ( ), Fehler ( ) oder Normal ( ). Sie können auch den aggregierten Datenreplikationsstatus der Primär- und Spiegeldaten in derselben Topologie anzeigen.

      Im folgenden Diagramm können Sie sehen, dass die standortübergreifende Konnektivität zwischen den Quell- und Zielclustern nicht verfügbar ist und der Mediator zwischen ihnen nicht konfiguriert ist.

    Ein UI-Screenshot, der die Topologie der Quell- und Spiegelsites sowie des Mediators zeigt.

  4. Klicken Sie auf das Statussymbol. Es wird eine Meldung mit der Fehlerdefinition angezeigt. Wenn für das Problem in Ihrer MetroCluster over IP-Konfiguration ein Ereignis ausgelöst wurde, können Sie in der Nachricht auf die Schaltfläche Ereignis anzeigen klicken und die Ereignisdetails anzeigen. Wenn Sie das Problem und das Ereignis behoben haben, wechselt das Statussymbol in dieser Topologie zu „Normal“ ( ).

  5. Weitere Konfigurationsdetails können Sie in den Abschnitten * MetroCluster -Übersicht* und Schutz auf der Registerkarte Konfiguration der Detailseite Cluster/Integrität anzeigen.

Hinweis Nur bei einer MetroCluster -over-IP-Konfiguration können Sie die Clustertopologie auf der Seite Cluster anzeigen. Für Cluster in einer MetroCluster über-FC-Konfiguration wird die Topologie auf der Registerkarte * MetroCluster Konnektivität* auf der Detailseite Cluster/Integrität angezeigt.
