E-Series Storage-Arrays sind in verschiedenen Konfigurationen und Modellen erhältlich.

Ein Storage Array umfasst Shelfs, Controller, Laufwerke, Software und Firmware. Das Array kann in einem Rack oder Schrank mit anpassbarer Hardware für einen oder zwei Controller in einem Shelf mit 12, 24 oder 60 Laufwerken installiert werden. Sie können das Storage-Array von mehreren Schnittstellentypen bis hin zu verschiedenen Host-Betriebssystemen mit einem SAN verbinden.

Einige der verfügbaren E-Series-Array-Modelle sind unten aufgeführt. Eine vollständige Liste der E-Series-Array-Modelle und ihrer Hardware-Spezifikationen finden Sie im NetApp Hardware Universe unter "NetApp Hardware Universe".

  • EF50-Serie – Einstiegsmodell, komplett Flash, komplett NVMe

  • EF80-Serie – Mittelklasse All Flash, All NVMe

  • E4000 Serie – Hybrid der Einstiegsklasse

  • EF600 Serie: Midrange-All-Flash- und All-NVMe-Storage

  • EF300 Serie – All-Flash der Einstiegsklasse, All NVMe

  • EF300C Serie - All-Flash-Einstiegssystem mit hoher NVMe-Dichte

  • EF600C Serie, All-Flash-Systeme der Mittelklasse mit hoher Dichte und NVMe

  • E2800 Serie (Nicht mehr erhältlich) - Hybrid der Einstiegsklasse

  • EF280 Serie (End-of-availability) - All-Flash-System der Einstiegsklasse

  • E5700 Serie (Ende der Verfügbarkeit) - Midrange-Hybrid

  • EF570 series (End-of-availability) - Midrange All-Flash

Hinweis Für SANtricity OS 11.80GA oder höher sind alle USB-Ports deaktiviert, während SANtricity OS ausgeführt wird.
EF50-Modelle
Rack-Größen

  • 2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

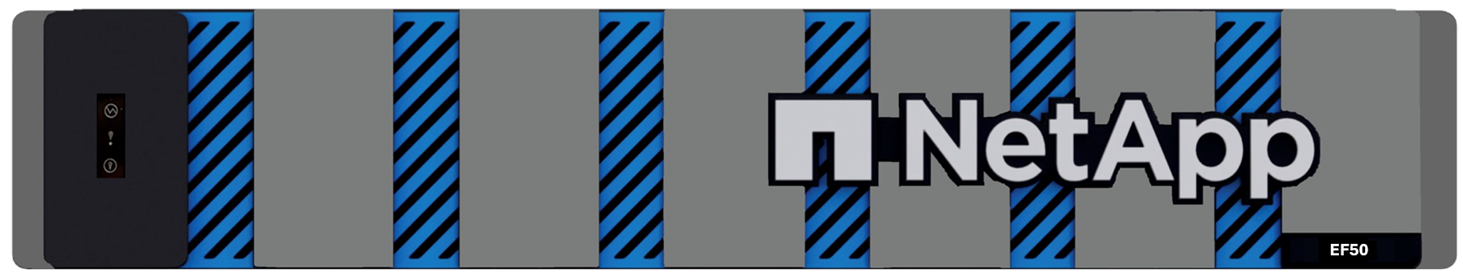

    EF50 2U
Laufwerke

  • Unterstützt NVMe-SSD-Laufwerke mit folgenden Kapazitäten:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Hinweis Bei 30-TB- und 60-TB-Laufwerken unterstützt das EF50 ausschließlich die Verwendung von Dynamic Disk Pools ohne Unterstützung für Legacy-RAID.

  • Unterstützen Sie bis zu 24 NVMe-SSD-Laufwerke im Controller-Einschub.

  • Unterstützung für eine oder zwei Host-Schnittstellenkarten pro Controller.

  • Unterstützung für Inter-Controller-Karten und Kabel für die Kommunikation zwischen zwei Controllern.

    Hinweis Beim Konfigurieren Ihres EF50-Systems ist es entscheidend, die Spiegelungskabel korrekt anzuschließen. Weitere Informationen finden Sie unter "Verkabeln Sie die Spiegelungsverbindungen zwischen den Controllern – EF50 und EF80".

  • Unterstützung für eine optionale SAS-Erweiterungskarte, die SAS-Erweiterungs-Shelf-Verbindungen ermöglicht

  • Ein einzelner Festplattenpool wird automatisch erstellt, wenn beim Systemstart genügend nicht zugewiesene Laufwerke vorhanden sind.

  • Ab SANtricity OS 12.10 unterstützt das EF50 die Kombination von 3,8-TB-, 7,6-TB- und 15,3-TB-Festplatten mit 30-TB- und 60-TB-Festplatten. Diese Festplatten in einem gemischten Shelf werden automatisch in einem einzigen Festplattenpool ohne RAID-Unterstützung zusammengefasst.

    Hinweis Automatisch erstellte Festplatten-Pools können über den SANtricity System Manager oder SANtricity CLI gelöscht werden. Weitere Informationen finden Sie unter "Löschen eines Festplatten-Pools - SANtricity CLI Guide" und "Löschen eines Pools oder einer Volume-Gruppe - SANtricity System Manager Handbuch".
Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 64Gb NVMe / Fibre Channel

  • 64Gb Fibre Channel

  • 25 GB iSCSI

EF80-Modelle
Rack-Größen

  • 2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

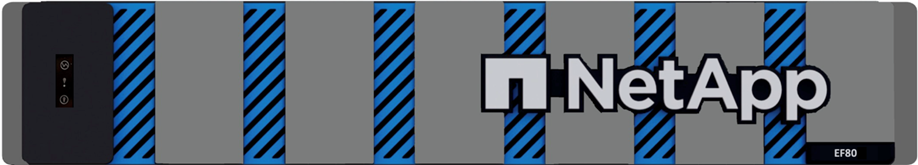

    EF80 2U
Laufwerke

  • Unterstützt NVMe-SSD-Laufwerke mit folgenden Kapazitäten:

    • 3,8 TB

    • 7,6 TB

    • 15,3 TB

    • 30 TB

    • 60 TB

      Hinweis Bei 30-TB- und 60-TB-Laufwerken unterstützt das EF80 ausschließlich die Verwendung von Dynamic Disk Pools ohne Unterstützung für Legacy RAID.

  • Unterstützen Sie bis zu 24 NVMe-SSD-Laufwerke im Controller-Einschub.

  • Unterstützung für eine, zwei oder drei Host-Schnittstellenkarten pro Controller.

  • Unterstützung für Inter-Controller-Karten und Kabel für die Kommunikation zwischen zwei Controllern.

    Hinweis Beim Konfigurieren Ihres EF80-Systems ist es entscheidend, die Spiegelungskabel korrekt anzuschließen. Weitere Informationen finden Sie unter "Verkabeln Sie die Spiegelungsverbindungen zwischen den Controllern – EF50 und EF80".

  • Unterstützung für eine optionale SAS-Erweiterungskarte, die SAS-Erweiterungs-Shelf-Verbindungen ermöglicht

    Wenn die SAS Erweiterungskarte installiert ist, ist die maximale Anzahl von Host-Schnittstellenkarten für die Host-Konnektivität auf zwei pro Controller begrenzt.

  • Ein einzelner Festplattenpool wird automatisch erstellt, wenn beim Systemstart genügend nicht zugewiesene Laufwerke vorhanden sind.

  • Ab SANtricity OS 12.10 unterstützt das EF80 die Kombination von 3,8-TB-, 7,6-TB- und 15,3-TB-Festplatten mit 30-TB- und 60-TB-Festplatten. Diese Festplatten in einem gemischten Gehäuse werden automatisch in einem einzigen Festplattenpool ohne RAID-Unterstützung zusammengefasst. + HINWEIS: Automatisch erstellte Festplattenpools können über den SANtricity System Manager oder SANtricity CLI gelöscht werden. Weitere Informationen sind unter "Löschen eines Festplatten-Pools - SANtricity CLI Guide" und "Löschen eines Pools oder einer Volume-Gruppe - SANtricity System Manager Handbuch" verfügbar.

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 200 Gbit/s NVMe / TCP

  • 200 GB NVMe/RoCE

  • 64Gb NVMe / Fibre Channel

  • 200 GB NVMe/IB

  • 64Gb Fibre Channel

E4000-Modelle
Rack-Größen

  • 2 HE/12 (2 Rack-Einheiten; 12 Laufwerke)

    E4000 2U

  • 4 HE/60 (4 Rack-Einheiten; 60 Laufwerke)

    E4000 4U
Laufwerke

Unterstützt die folgenden Laufwerkstypen:

  • 3.5-Zoll-NL-SAS (bis zu 300)

  • 2.5-Zoll-SAS-SSD (bis zu 120)

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 25 GB iSCSI

  • 12 GB SAS

  • 1Gb oder 10Gb Base-T iSCSI

  • 1 GB, 10 GB oder 25 GB iSCSI

  • 8 GB, 16 GB oder 32 GB FC

EF600 Modelle
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF600 2U

Laufwerke

  • NVMe-SSD-Laufwerke: Bis zu 24 NVMe-SSD-Laufwerke im Controller-Shelf

  • NL-SAS-Laufwerke mit Erweiterungs-Shelfs: Jede Mischung aus DE212C und DE460C Shelfs darf insgesamt 420 NL-SAS Laufwerksschächten und 7 Erweiterungs-Shelfs nicht überschreiten, wenn nur DE212C Shelfs verwendet werden; 8 DE212C Shelfs sind zulässig. Beispiel: 7 DE460C Shelfs oder 8 DE212C Shelfs oder 5 DE460C Shelfs plus 2 DE212 Shelfs.

  • SAS-SSD-Laufwerke mit Erweiterungs-Shelfs: Alle gemischten Shelfs DE212C, DE224C und DE460C dürfen insgesamt 96 SAS-SSD-Laufwerksschächte und 7 Erweiterungs-Shelfs nicht überschreiten, sofern nur DE212C Shelfs verwendet werden. Anschließend sind 8 DE212C Shelfs zulässig. Beispiel: 1 DE460C Shelf plus 1 DE224C Shelf plus 1 DE212C Shelf oder 4 DE224C Shelfs oder 8 DE212C Shelfs.

  • Unterstützung für zwei Host-Schnittstellenkarten pro Controller.

    • Alternativ kann eine 200-GB-IB-Host-Schnittstellenkarte pro Controller unterstützt werden.

  • Unterstützung für eine optionale SAS-Erweiterungskarte, die SAS-Erweiterungs-Shelf-Verbindungen ermöglicht

    • Die SAS-Erweiterung wird nur in Konfigurationen mit einer Host-Schnittstellenkarte pro Controller unterstützt.

Hinweis Bei SANtricity OS 11.80GA und höher unterstützt die EF600 Erweiterungs-Shelf-Konfigurationen ohne Laufwerke im Basisfach Stellen Sie bei Verwendung dieser Konfiguration sicher, dass die Laufwerke im Erweiterungs-Shelf bestückt und ordnungsgemäß mit dem Basissfach verbunden sind, bevor Sie das System einschalten.
Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • 32 GB SCSI/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • 200-GB-iSER/IB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

EF600C-Modelle
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF600 2U

Laufwerke

  • Unterstützung für NVMe-SSD-Laufwerke mit einer Kapazität von 30 TB oder 60 TB

    • Nur kompatibel mit Dynamic Disk Pool ohne ältere RAID-Unterstützung.

  • NVMe-SSD-Laufwerke: Bis zu 24 NVMe-SSD-Laufwerke im Controller-Shelf

  • Unterstützung für zwei Host-Schnittstellenkarten pro Controller.

    • Alternativ kann eine 200-GB-IB-Host-Schnittstellenkarte pro Controller unterstützt werden.

    • Es werden keine Erweiterungs-Shelf-Konfigurationen unterstützt.

  • Ein einzelner Festplattenpool wird automatisch erstellt, wenn beim Systemstart genügend nicht zugewiesene Laufwerke vorhanden sind.

    Hinweis Automatisch erstellte Festplatten-Pools können über den SANtricity System Manager oder SANtricity CLI gelöscht werden. Weitere Informationen finden Sie unter "Löschen eines Festplatten-Pools - SANtricity CLI Guide" und "Löschen eines Pools oder einer Volume-Gruppe - SANtricity System Manager Handbuch".
Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • 32 GB SCSI/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

  • 200-GB-iSER/IB

  • 200 GB NVMe/IB

  • 200 GB NVMe/RoCE

EF300-Modelle
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF300 2U

Laufwerke

  • NVMe-SSD-Laufwerke: Bis zu 24 NVMe-SSD-Laufwerke im Controller-Shelf

  • NL-SAS-Laufwerke mit Erweiterungs-Shelfs: Jede Mischung aus DE212C und DE460C Shelfs darf insgesamt 240 NL-SAS Laufwerksschächten und 4 Erweiterungs-Shelfs nicht überschreiten, wenn nur DE212C Shelfs verwendet werden; 8 DE212C Shelfs sind zulässig. Beispiel: 4 DE460C Shelfs oder 8 DE212C Shelfs oder 2 DE460C Shelfs plus 2 DE212 Shelfs.

  • SAS-SSD-Laufwerke mit Erweiterungs-Shelfs: Jede Mischung aus DE212C, DE224C und DE460C Shelfs darf insgesamt 96 SAS SSD-Laufwerksschächten und 4 Erweiterungs-Shelfs nicht überschreiten, sofern nur DE212C Shelfs verwendet werden; 8 DE212C Shelfs sind zulässig. Beispiel: 1 DE460C Shelf plus 1 DE224C Shelf plus 1 DE212C Shelf oder 4 DE224C Shelfs oder 8 DE212C Shelfs.

  • Unterstützung für eine optionale SAS-Erweiterungskarte, die SAS-Erweiterungs-Shelf-Verbindungen ermöglicht

  • Unterstützung für eine Host-Schnittstellenkarte pro Controller

Hinweis Für SANtricity OS 11.80GA und höher unterstützt der EF300 Erweiterungs-Shelf-Konfigurationen ohne Laufwerke im Basisfach Stellen Sie bei Verwendung dieser Konfiguration sicher, dass die Laufwerke im Erweiterungs-Shelf bestückt und ordnungsgemäß mit dem Basissfach verbunden sind, bevor Sie das System einschalten.
Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • 32 GB SCSI/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

EF300C-Modelle
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF300 2U

Laufwerke

  • Unterstützung für NVMe-SSD-Laufwerke mit einer Kapazität von 30 TB oder 60 TB

    • Nur kompatibel mit Dynamic Disk Pool ohne ältere RAID-Unterstützung.

  • NVMe-SSD-Laufwerke: Bis zu 24 NVMe-SSD-Laufwerke im Controller-Shelf

    • Es werden keine Erweiterungs-Shelf-Konfigurationen unterstützt.

  • Unterstützung für eine Host-Schnittstellenkarte pro Controller

  • Ein einzelner Laufwerk-Pool wird automatisch erstellt, wenn während des Systemstarts nicht genügend nicht zugewiesene Laufwerke vorhanden sind.

    Hinweis Automatisch erstellte Festplatten-Pools können über den SANtricity System Manager oder SANtricity CLI gelöscht werden. Weitere Informationen finden Sie unter "Löschen eines Festplatten-Pools - SANtricity CLI Guide" und "Löschen eines Pools oder einer Volume-Gruppe - SANtricity System Manager Handbuch".
Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 25 GB iSCSI

  • 32 GB NVMe/Fibre Channel

  • 32 GB SCSI/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

E2800 Modelle (EOA)
Rack-Größen

  • 2 HE/12 (2 Rack-Einheiten; 12 Laufwerke)

  • 2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

    E2800 2U

  • 4 HE/60 (4 Rack-Einheiten; 60 Laufwerke)

    E2800 4U
Laufwerke

Unterstützt die folgenden Laufwerkstypen:

  • 3.5-Zoll-NL-SAS (bis zu 180)

  • 2.5-Zoll-SAS-SSD (bis zu 120)

  • 2.5-Zoll-SAS-HDD (bis zu 180)

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 12 GB SAS

  • 10 GB oder 25 GB iSCSI

  • 16 GB oder 32 GB Fibre Channel

EF280 Modelle (EOA)
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF280 2U

Laufwerke

Unterstützt bis zu 96 SSD-2.5-Zoll-Laufwerke

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 12 GB SAS

  • 10 GB oder 25 GB iSCSI

  • 16 GB oder 32 GB Fibre Channel

E5700 Modelle (EOA)
Rack-Größen

  • 2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

    E5700 2U

  • 4 HE/60 (4 Rack-Einheiten; 60 Laufwerke)

    E5700 4U
Laufwerke

Unterstützt bis zu 480 der folgenden Laufwerkstypen:

  • 3.5-Zoll-NL-SAS-Laufwerke

  • 2.5-Zoll-SAS-SSD-Laufwerke

  • 2.5-Zoll-SAS-HDD-Laufwerke

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 12 GB SAS

  • 10 GB oder 25 GB iSCSI

  • 16 GB oder 32 GB Fibre Channel

  • 32 GB NVMe/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE

EF570 Modelle (EOA)
Rack-Größen

2 HE/24 (2 Rack-Einheiten; 24 Laufwerke)

EF570 2U

Laufwerke

Unterstützt bis zu 120 SSD-2.5-Zoll-Laufwerke

Schnittstellen

Verfügbar mit folgenden Schnittstellen:

  • 12 GB SAS

  • 10 GB oder 25 GB iSCSI

  • 16 GB oder 32 GB Fibre Channel

  • 32 GB NVMe/Fibre Channel

  • 100-GB-iSER/IB

  • 100 GB SRP/IB

  • 100 GB NVMe/IB

  • 100 GB NVMe/RoCE
