NetApp Storage-Optionen für GCP
GCP unterstützt über Gäste verbundene NetApp -Speicher mit Cloud Volumes ONTAP (CVO) oder Google Cloud NetApp Volumes (NetApp Volumes).
Cloud Volumes ONTAP (CVO)
Cloud Volumes ONTAP oder CVO ist die branchenführende Cloud-Datenverwaltungslösung, die auf der ONTAP -Speichersoftware von NetApp basiert und nativ auf Amazon Web Services (AWS), Microsoft Azure und Google Cloud Platform (GCP) verfügbar ist.
Es handelt sich um eine softwaredefinierte Version von ONTAP , die Cloud-nativen Speicher nutzt. Dadurch können Sie in der Cloud und vor Ort dieselbe Speichersoftware verwenden und müssen Ihr IT-Personal nicht mehr in völlig neuen Methoden zur Verwaltung Ihrer Daten schulen.
CVO bietet Kunden die Möglichkeit, Daten nahtlos vom Edge zum Rechenzentrum, in die Cloud und zurück zu verschieben und so Ihre Hybrid Cloud zusammenzuführen – alles verwaltet über eine zentrale Verwaltungskonsole, den NetApp Cloud Manager.
CVO bietet von Haus aus extreme Leistung und erweiterte Datenverwaltungsfunktionen, um selbst Ihre anspruchsvollsten Anwendungen in der Cloud zu erfüllen
Cloud Volumes ONTAP (CVO) als mit dem Gast verbundener Speicher
Cloud Volumes ONTAP in Google Cloud bereitstellen (Do It Yourself)
Cloud Volumes ONTAP Freigaben und LUNs können von VMs gemountet werden, die in der privaten Cloud-Umgebung von GCVE erstellt wurden. Die Volumes können auch auf dem Linux-Client und auf dem Windows-Client gemountet werden und auf LUNS kann auf Linux- oder Windows-Clients als Blockgeräte zugegriffen werden, wenn sie über iSCSI gemountet werden, da Cloud Volumes ONTAP die Protokolle iSCSI, SMB und NFS unterstützt. Cloud Volumes ONTAP -Volumes können in wenigen einfachen Schritten eingerichtet werden.
Um Volumes aus einer lokalen Umgebung zur Notfallwiederherstellung oder Migration in die Cloud zu replizieren, stellen Sie eine Netzwerkverbindung zu Google Cloud her, entweder über ein Site-to-Site-VPN oder Cloud Interconnect. Das Replizieren von Daten von lokalen Standorten auf Cloud Volumes ONTAP fällt nicht in den Geltungsbereich dieses Dokuments. Informationen zum Replizieren von Daten zwischen lokalen und Cloud Volumes ONTAP Systemen finden Sie unter"Einrichten der Datenreplikation zwischen Systemen" .
|
Verwenden"Cloud Volumes ONTAP Sizer" um die Cloud Volumes ONTAP -Instanzen genau zu dimensionieren. Überwachen Sie auch die Leistung vor Ort, um sie als Eingaben im Cloud Volumes ONTAP Sizer zu verwenden. |
-
Melden Sie sich bei NetApp Cloud Central an – der Fabric View-Bildschirm wird angezeigt. Suchen Sie die Registerkarte „Cloud Volumes ONTAP“ und wählen Sie „Gehe zu Cloud Manager“ aus. Nachdem Sie sich angemeldet haben, wird der Canvas-Bildschirm angezeigt.
-

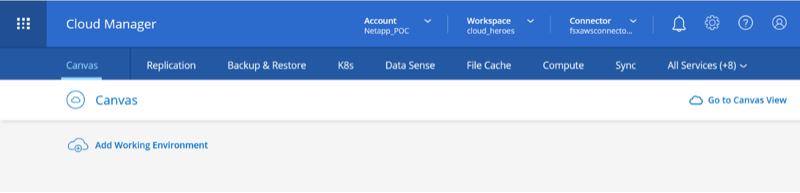

Klicken Sie auf der Registerkarte „Cloud Manager Canvas“ auf „Arbeitsumgebung hinzufügen“ und wählen Sie dann Google Cloud Platform als Cloud und den Typ der Systemkonfiguration aus. Klicken Sie dann auf Weiter.
-
Geben Sie die Details der zu erstellenden Umgebung an, einschließlich Umgebungsname und Administratoranmeldeinformationen. Wenn Sie fertig sind, klicken Sie auf „Weiter“.
-
Aktivieren oder deaktivieren Sie die Zusatzdienste für die Bereitstellung von Cloud Volumes ONTAP , einschließlich Data Sense & Compliance oder Backup to Cloud. Klicken Sie dann auf „Weiter“.
HINWEIS: Beim Deaktivieren von Zusatzdiensten wird eine Popup-Nachricht zur Bestätigung angezeigt. Zusatzdienste können nach der CVO-Bereitstellung hinzugefügt/entfernt werden. Um Kosten zu vermeiden, sollten Sie sie von Anfang an deaktivieren, wenn sie nicht benötigt werden.
-
Wählen Sie einen Standort und eine Firewall-Richtlinie aus und aktivieren Sie das Kontrollkästchen, um die Netzwerkkonnektivität zum Google Cloud-Speicher zu bestätigen.
-

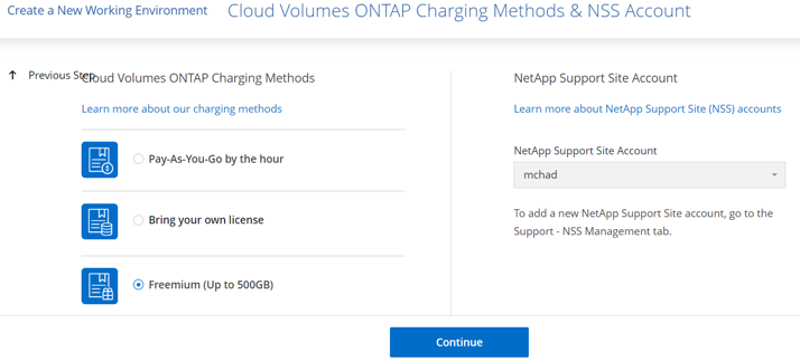

Wählen Sie die Lizenzoption: Pay-As-You-Go oder BYOL zur Verwendung einer vorhandenen Lizenz. In diesem Beispiel wird die Freemium-Option verwendet. Klicken Sie dann auf Weiter.
-
Wählen Sie je nach Art der Arbeitslast, die auf den VMs bereitgestellt wird, die auf VMware Cloud auf AWS SDDC ausgeführt werden, zwischen mehreren verfügbaren vorkonfigurierten Paketen.
TIPP: Bewegen Sie den Mauszeiger über die Kacheln, um Details anzuzeigen, oder passen Sie CVO-Komponenten und ONTAP -Version an, indem Sie auf „Konfiguration ändern“ klicken.
-
Überprüfen und bestätigen Sie die Auswahl auf der Seite „Überprüfen und genehmigen“. Klicken Sie auf „Los“, um die Cloud Volumes ONTAP -Instanz zu erstellen.
-
Nachdem Cloud Volumes ONTAP bereitgestellt wurde, wird es in den Arbeitsumgebungen auf der Canvas-Seite aufgeführt.
Zusätzliche Konfigurationen für SMB-Volumes
-
Nachdem die Arbeitsumgebung bereit ist, stellen Sie sicher, dass der CIFS-Server mit den entsprechenden DNS- und Active Directory-Konfigurationsparametern konfiguriert ist. Dieser Schritt ist erforderlich, bevor Sie das SMB-Volume erstellen können.
TIPP: Klicken Sie auf das Menüsymbol (º), wählen Sie „Erweitert“, um weitere Optionen anzuzeigen, und wählen Sie „CIFS-Setup“.
-

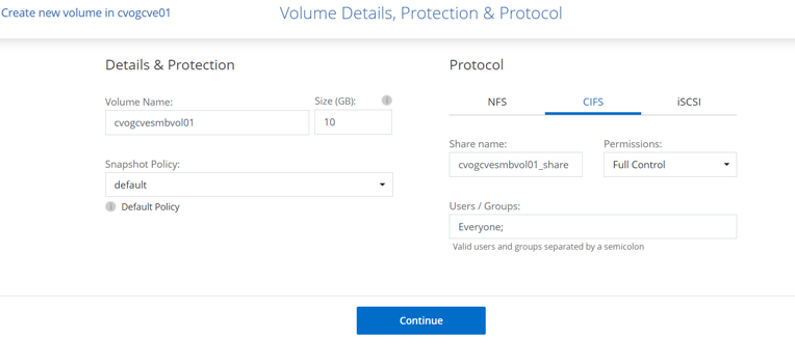

Das Erstellen des SMB-Volumes ist ein einfacher Vorgang. Doppelklicken Sie in Canvas auf die Arbeitsumgebung Cloud Volumes ONTAP , um Volumes zu erstellen und zu verwalten, und klicken Sie auf die Option „Volume erstellen“. Wählen Sie die entsprechende Größe und der Cloud-Manager wählt das enthaltene Aggregat aus oder verwenden Sie einen erweiterten Zuordnungsmechanismus, um die Platzierung auf einem bestimmten Aggregat vorzunehmen. Für diese Demo wird CIFS/SMB als Protokoll ausgewählt.
-
Nachdem das Volume bereitgestellt wurde, ist es im Bereich „Volumes“ verfügbar. Da eine CIFS-Freigabe bereitgestellt wird, erteilen Sie Ihren Benutzern oder Gruppen die Berechtigung für die Dateien und Ordner und stellen Sie sicher, dass diese Benutzer auf die Freigabe zugreifen und eine Datei erstellen können. Dieser Schritt ist nicht erforderlich, wenn das Volume aus einer lokalen Umgebung repliziert wird, da alle Datei- und Ordnerberechtigungen als Teil der SnapMirror Replikation beibehalten werden.
TIPP: Klicken Sie auf das Lautstärkemenü (º), um die Optionen anzuzeigen.
-
Nachdem das Volume erstellt wurde, verwenden Sie den Mount-Befehl, um die Anweisungen zur Volume-Verbindung anzuzeigen, und stellen Sie dann von den VMs auf Google Cloud VMware Engine aus eine Verbindung zur Freigabe her.
-
Kopieren Sie den folgenden Pfad und verwenden Sie die Option „Netzlaufwerk verbinden“, um das Volume auf der VM zu mounten, die auf der Google Cloud VMware Engine ausgeführt wird.
Nach der Zuordnung ist ein einfacher Zugriff möglich und die NTFS-Berechtigungen können entsprechend festgelegt werden.
Verbinden Sie die LUN auf Cloud Volumes ONTAP mit einem Host
Führen Sie die folgenden Schritte aus, um die Cloud Volumes ONTAP LUN mit einem Host zu verbinden:
-
Doppelklicken Sie auf der Canvas-Seite auf die Arbeitsumgebung Cloud Volumes ONTAP, um Volumes zu erstellen und zu verwalten.
-
Klicken Sie auf „Volume hinzufügen“ > „Neues Volume“, wählen Sie „iSCSI“ aus und klicken Sie auf „Initiatorgruppe erstellen“. Klicken Sie auf „Weiter“.
-
Nachdem das Volume bereitgestellt wurde, wählen Sie das Volume-Menü (º) und klicken Sie dann auf „Ziel-iQN“. Um den iSCSI Qualified Name (iQN) zu kopieren, klicken Sie auf „Kopieren“. Richten Sie eine iSCSI-Verbindung vom Host zur LUN ein.
So erreichen Sie dasselbe für den Host, der sich auf Google Cloud VMware Engine befindet:
-
RDP zur VM, die auf Google Cloud VMware Engine gehostet wird.
-
Öffnen Sie das Dialogfeld „Eigenschaften des iSCSI-Initiators“: Server-Manager > Dashboard > Tools > iSCSI-Initiator.
-
Klicken Sie auf der Registerkarte „Erkennung“ auf „Portal erkennen“ oder „Portal hinzufügen“ und geben Sie dann die IP-Adresse des iSCSI-Zielports ein.
-
Wählen Sie auf der Registerkarte „Ziele“ das erkannte Ziel aus und klicken Sie dann auf „Anmelden“ oder „Verbinden“.
-
Wählen Sie „Multipfad aktivieren“ und dann „Diese Verbindung beim Start des Computers automatisch wiederherstellen“ oder „Diese Verbindung zur Liste der bevorzugten Ziele hinzufügen“. Klicken Sie auf „Erweitert“.
Der Windows-Host muss über eine iSCSI-Verbindung zu jedem Knoten im Cluster verfügen. Das native DSM wählt die besten zu verwendenden Pfade aus. LUNs auf der Storage Virtual Machine (SVM) werden dem Windows-Host als Datenträger angezeigt. Alle neu hinzugefügten Festplatten werden vom Host nicht automatisch erkannt. Lösen Sie einen manuellen erneuten Scan aus, um die Datenträger zu ermitteln, indem Sie die folgenden Schritte ausführen:
-
Öffnen Sie das Windows-Dienstprogramm „Computerverwaltung“: Start > Verwaltung > Computerverwaltung.
-
Erweitern Sie den Knoten „Speicher“ im Navigationsbaum.
-
Klicken Sie auf Datenträgerverwaltung.
-
Klicken Sie auf „Aktion“ > „Datenträger erneut scannen“.
Wenn der Windows-Host zum ersten Mal auf eine neue LUN zugreift, verfügt diese über keine Partition oder kein Dateisystem. Initialisieren Sie die LUN und formatieren Sie die LUN optional mit einem Dateisystem, indem Sie die folgenden Schritte ausführen:
-
Starten Sie die Windows-Datenträgerverwaltung.
-
Klicken Sie mit der rechten Maustaste auf die LUN und wählen Sie dann den erforderlichen Datenträger- oder Partitionstyp aus.
-
Folgen Sie den Anweisungen des Assistenten. In diesem Beispiel ist Laufwerk F: gemountet.
-
Stellen Sie sicher, dass auf den Linux-Clients der iSCSI-Daemon ausgeführt wird. Sobald die LUNs bereitgestellt sind, finden Sie hier als Beispiel die ausführliche Anleitung zur iSCSI-Konfiguration mit Ubuntu. Führen Sie zur Überprüfung den Befehl lsblk von der Shell aus.
Mounten Sie das Cloud Volumes ONTAP NFS-Volume auf dem Linux-Client
Um das Cloud Volumes ONTAP (DIY)-Dateisystem von VMs innerhalb der Google Cloud VMware Engine zu mounten, führen Sie die folgenden Schritte aus:
Stellen Sie das Volume bereit, indem Sie die folgenden Schritte ausführen
-
Klicken Sie auf der Registerkarte „Volumes“ auf „Neues Volume erstellen“.
-
Wählen Sie auf der Seite „Neues Volume erstellen“ einen Volumetyp aus:
-
Platzieren Sie auf der Registerkarte „Volumes“ den Mauszeiger über dem Volume, wählen Sie das Menüsymbol (º) aus und klicken Sie dann auf „Mount Command“.
-
Klicken Sie auf „Kopieren“.
-
Stellen Sie eine Verbindung zur angegebenen Linux-Instanz her.
-
Öffnen Sie mithilfe von Secure Shell (SSH) ein Terminal auf der Instanz und melden Sie sich mit den entsprechenden Anmeldeinformationen an.
-
Erstellen Sie mit dem folgenden Befehl ein Verzeichnis für den Einhängepunkt des Datenträgers.
$ sudo mkdir /cvogcvetst
-
Hängen Sie das Cloud Volumes ONTAP NFS-Volume in das Verzeichnis ein, das im vorherigen Schritt erstellt wurde.
sudo mount 10.0.6.251:/cvogcvenfsvol01 /cvogcvetst
Google Cloud NetApp Volumes (NetApp Volumes)
Google Cloud NetApp Volumes (NetApp Volumes) ist ein komplettes Portfolio an Datendiensten zur Bereitstellung fortschrittlicher Cloud-Lösungen. NetApp Volumes unterstützt mehrere Dateizugriffsprotokolle für große Cloud-Anbieter (NFS- und SMB-Unterstützung).
Zu den weiteren Vorteilen und Funktionen gehören: Datenschutz und -wiederherstellung mit Snapshot, spezielle Funktionen zum Replizieren, Synchronisieren und Migrieren von Datenzielen vor Ort oder in der Cloud sowie konstant hohe Leistung auf dem Niveau eines dedizierten Flash-Speichersystems.
Google Cloud NetApp Volumes (NetApp Volumes) als mit dem Gast verbundener Speicher
Konfigurieren von NetApp Volumes mit VMware Engine
Google Cloud NetApp Volumes Freigaben können von VMs bereitgestellt werden, die in der VMware Engine-Umgebung erstellt wurden. Die Volumes können auch auf dem Linux-Client gemountet und auf dem Windows-Client zugeordnet werden, da Google Cloud NetApp Volumes die Protokolle SMB und NFS unterstützt. Google Cloud NetApp Volumes Volumes können in einfachen Schritten eingerichtet werden.
Die private Cloud von Google Cloud NetApp Volumes und Google Cloud VMware Engine muss sich in derselben Region befinden.
Um Google Cloud NetApp Volumes für Google Cloud vom Google Cloud Marketplace zu kaufen, zu aktivieren und zu konfigurieren, folgen Sie diesen detaillierten"Führung" .
Erstellen Sie ein NetApp Volumes NFS-Volume für die private GCVE-Cloud
Führen Sie die folgenden Schritte aus, um NFS-Volumes zu erstellen und bereitzustellen:
-

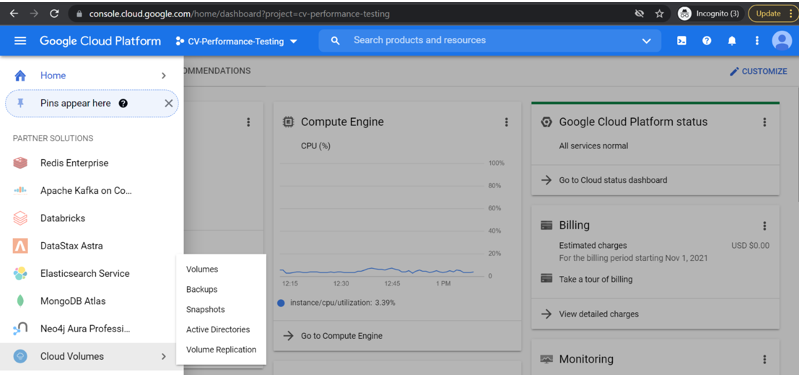

Greifen Sie über die Google Cloud-Konsole auf Cloud Volumes von Partner Solutions zu.
-
Gehen Sie in der Cloud Volumes-Konsole zur Seite „Volumes“ und klicken Sie auf „Erstellen“.
-
Geben Sie auf der Seite „Dateisystem erstellen“ den Datenträgernamen und die Abrechnungsbezeichnungen nach Bedarf für Rückbuchungsmechanismen an.
-
Wählen Sie den entsprechenden Dienst aus. Wählen Sie für GCVE NetApp Volumes-Performance und das gewünschte Servicelevel für verbesserte Latenz und höhere Leistung basierend auf den Workload-Anforderungen der Anwendung.
-
Geben Sie die Google Cloud-Region für das Volume und den Volume-Pfad an (der Volume-Pfad muss für alle Cloud-Volumes im Projekt eindeutig sein).
-
Wählen Sie die Leistungsstufe für das Volume aus.
-
Geben Sie die Größe des Volumes und den Protokolltyp an. Bei diesem Test wird NFSv3 verwendet.
-
Wählen Sie in diesem Schritt das VPC-Netzwerk aus, von dem aus auf das Volume zugegriffen werden soll. Stellen Sie sicher, dass VPC-Peering vorhanden ist.
HINWEIS: Wenn kein VPC-Peering durchgeführt wurde, wird eine Popup-Schaltfläche angezeigt, die Sie durch die Peering-Befehle führt. Öffnen Sie eine Cloud Shell-Sitzung und führen Sie die entsprechenden Befehle aus, um Ihr VPC mit dem Google Cloud NetApp Volumes Producer zu verbinden. Falls Sie sich entscheiden, das VPC-Peering im Voraus vorzubereiten, lesen Sie diese Anweisungen.
-
Verwalten Sie die Exportrichtlinienregeln, indem Sie die entsprechenden Regeln hinzufügen und das Kontrollkästchen für die entsprechende NFS-Version aktivieren.
Hinweis: Der Zugriff auf NFS-Volumes ist nur möglich, wenn eine Exportrichtlinie hinzugefügt wird.
-
Klicken Sie auf „Speichern“, um das Volume zu erstellen.
Mounten von NFS-Exporten auf VMs, die auf VMware Engine ausgeführt werden
Stellen Sie vor der Vorbereitung zum Mounten des NFS-Volumes sicher, dass der Peering-Status der privaten Verbindung als „Aktiv“ aufgeführt ist. Sobald der Status „Aktiv“ ist, verwenden Sie den Mount-Befehl.
Um ein NFS-Volume zu mounten, gehen Sie wie folgt vor:
-
Gehen Sie in der Cloud Console zu Cloud Volumes > Volumes.
-
Zur Seite „Volumes“ gehen
-
Klicken Sie auf das NFS-Volume, für das Sie NFS-Exporte mounten möchten.
-
Scrollen Sie nach rechts und klicken Sie unter „Mehr anzeigen“ auf „Montageanweisungen“.
Um den Mountvorgang innerhalb des Gastbetriebssystems der VMware-VM durchzuführen, führen Sie die folgenden Schritte aus:
-
Verwenden Sie den SSH-Client und stellen Sie eine SSH-Verbindung zur virtuellen Maschine her.
-
Installieren Sie den NFS-Client auf der Instanz.
-
Auf einer Red Hat Enterprise Linux- oder SuSE Linux-Instanz:
sudo yum install -y nfs-utils .. Auf einer Ubuntu- oder Debian-Instanz:
sudo apt-get install nfs-common
-
-
Erstellen Sie ein neues Verzeichnis auf der Instanz, beispielsweise „/nimCVSNFSol01“:
sudo mkdir /nimCVSNFSol01
-
Mounten Sie das Volume mit dem entsprechenden Befehl. Nachfolgend sehen Sie einen Beispielbefehl aus dem Labor:
sudo mount -t nfs -o rw,hard,rsize=65536,wsize=65536,vers=3,tcp 10.53.0.4:/nimCVSNFSol01 /nimCVSNFSol01
Erstellen und Mounten einer SMB-Freigabe auf VMs, die auf VMware Engine ausgeführt werden
Stellen Sie bei SMB-Volumes sicher, dass die Active Directory-Verbindungen vor dem Erstellen des SMB-Volumes konfiguriert sind.
Sobald die AD-Verbindung hergestellt ist, erstellen Sie das Volume mit dem gewünschten Servicelevel. Die Schritte sind dieselben wie beim Erstellen eines NFS-Volumes, außer dass das entsprechende Protokoll ausgewählt wird.
-
Gehen Sie in der Cloud Volumes-Konsole zur Seite „Volumes“ und klicken Sie auf „Erstellen“.
-

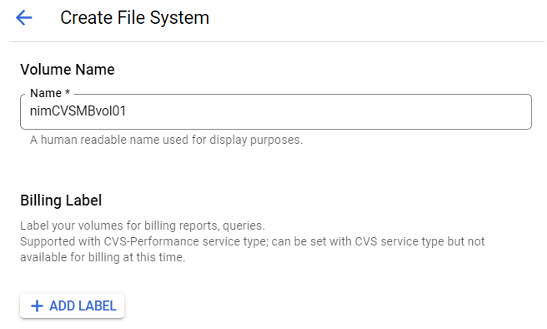

Geben Sie auf der Seite „Dateisystem erstellen“ den Datenträgernamen und die Abrechnungsbezeichnungen nach Bedarf für Rückbuchungsmechanismen an.
-
Wählen Sie den entsprechenden Dienst aus. Wählen Sie für GCVE NetApp Volumes-Performance und das gewünschte Servicelevel für verbesserte Latenz und höhere Leistung basierend auf den Workload-Anforderungen.
-
Geben Sie die Google Cloud-Region für das Volume und den Volume-Pfad an (der Volume-Pfad muss für alle Cloud-Volumes im Projekt eindeutig sein).
-
Wählen Sie die Leistungsstufe für das Volume aus.
-
Geben Sie die Größe des Volumes und den Protokolltyp an. Bei diesem Test wird SMB verwendet.
-
Wählen Sie in diesem Schritt das VPC-Netzwerk aus, von dem aus auf das Volume zugegriffen werden soll. Stellen Sie sicher, dass VPC-Peering vorhanden ist.
HINWEIS: Wenn kein VPC-Peering durchgeführt wurde, wird eine Popup-Schaltfläche angezeigt, die Sie durch die Peering-Befehle führt. Öffnen Sie eine Cloud Shell-Sitzung und führen Sie die entsprechenden Befehle aus, um Ihr VPC mit dem Google Cloud NetApp Volumes Producer zu verbinden. Falls Sie sich entscheiden, VPC-Peering im Voraus vorzubereiten, beziehen Sie sich auf diese"Anweisungen" .
-
Klicken Sie auf „Speichern“, um das Volume zu erstellen.
Um das SMB-Volume zu mounten, gehen Sie wie folgt vor:
-
Gehen Sie in der Cloud Console zu Cloud Volumes > Volumes.
-
Zur Seite „Volumes“ gehen
-
Klicken Sie auf das SMB-Volume, für das Sie eine SMB-Freigabe zuordnen möchten.
-
Scrollen Sie nach rechts und klicken Sie unter „Mehr anzeigen“ auf „Montageanweisungen“.
Um den Mountvorgang innerhalb des Windows-Gastbetriebssystems der VMware-VM durchzuführen, führen Sie die folgenden Schritte aus:
-
Klicken Sie auf die Schaltfläche „Start“ und dann auf „Computer“.
-
Klicken Sie auf „Netzlaufwerk verbinden“.
-
Klicken Sie in der Laufwerksliste auf einen beliebigen verfügbaren Laufwerksbuchstaben.
-
Geben Sie im Ordnerfeld Folgendes ein:
\\nimsmb-3830.nimgcveval.com\nimCVSMBvol01
Um bei jeder Anmeldung an Ihrem Computer eine Verbindung herzustellen, aktivieren Sie das Kontrollkästchen „Bei Anmeldung erneut verbinden“.
-
Klicken Sie auf Fertig stellen.
