TR-4998: Oracle HA in AWS EC2 mit Pacemaker Clustering und FSx ONTAP

Beitragende netapp-revathid kevin-hoke

Allen Cao, Niyaz Mohamed, NetApp

Diese Lösung bietet eine Übersicht und Details zum Aktivieren der Oracle-Hochverfügbarkeit (HA) in AWS EC2 mit Pacemaker-Clustering auf Redhat Enterprise Linux (RHEL) und Amazon FSx ONTAP für die Datenbankspeicher-HA über das NFS-Protokoll.

Zweck

Viele Kunden, die Oracle in der öffentlichen Cloud selbst verwalten und ausführen möchten, müssen einige Herausforderungen bewältigen. Eine dieser Herausforderungen besteht darin, eine hohe Verfügbarkeit für die Oracle-Datenbank zu gewährleisten. Traditionell verlassen sich Oracle-Kunden auf eine Oracle-Datenbankfunktion namens „Real Application Cluster“ oder RAC für die Unterstützung von Aktiv-Aktiv-Transaktionen auf mehreren Clusterknoten. Ein ausgefallener Knoten würde die Anwendungsverarbeitung nicht blockieren. Leider ist die Oracle RAC-Implementierung in vielen gängigen öffentlichen Clouds wie AWS EC2 nicht ohne Weiteres verfügbar oder wird nicht unterstützt. Durch die Nutzung des integrierten Pacemaker-Clusterings (PCS) in RHEL und Amazon FSx ONTAP erhalten Kunden ohne Oracle RAC-Lizenzkosten eine praktikable Alternative für Aktiv-Passiv-Clustering sowohl auf der Datenverarbeitung als auch auf der Speicherung, um unternehmenskritische Oracle-Datenbank-Workloads in der AWS-Cloud zu unterstützen.

Diese Dokumentation zeigt die Details zum Einrichten des Pacemaker-Clusterings auf RHEL, zum Bereitstellen einer Oracle-Datenbank auf EC2 und Amazon FSx ONTAP mit NFS-Protokoll, zum Konfigurieren von Oracle-Ressourcen in Pacemaker für HA und zum Abschluss der Demo mit einer Validierung unter den am häufigsten auftretenden HA-Szenarien. Die Lösung bietet außerdem Informationen zum schnellen Sichern, Wiederherstellen und Klonen von Oracle-Datenbanken mit dem NetApp SnapCenter UI-Tool.

Diese Lösung ist für die folgenden Anwendungsfälle geeignet:

  • Einrichtung und Konfiguration des Pacemaker HA-Clusters in RHEL.

  • Oracle-Datenbank-HA-Bereitstellung in AWS EC2 und Amazon FSx ONTAP.

Publikum

Diese Lösung ist für folgende Personen gedacht:

  • Ein DBA, der Oracle in AWS EC2 und Amazon FSx ONTAP bereitstellen möchte.

  • Ein Datenbanklösungsarchitekt, der Oracle-Workloads in AWS EC2 und Amazon FSx ONTAP testen möchte.

  • Ein Speicheradministrator, der eine Oracle-Datenbank in AWS EC2 und Amazon FSx ONTAP bereitstellen und verwalten möchte.

  • Ein Anwendungsbesitzer, der eine Oracle-Datenbank in AWS EC2 und Amazon FSx ONTAP einrichten möchte.

Test- und Validierungsumgebung für Lösungen

Die Tests und Validierungen dieser Lösung wurden in einer Laborumgebung durchgeführt, die möglicherweise nicht der endgültigen Bereitstellungsumgebung entspricht. Siehe den AbschnittWichtige Faktoren für die Bereitstellungsüberlegungen für weitere Informationen.

Architektur

Dieses Bild bietet eine detaillierte Darstellung von Oracle HA in AWS EC2 mit Pacemaker Clustering und FSx ONTAP.

Hardware- und Softwarekomponenten

Hardware

Amazon FSx ONTAP Speicher

Aktuelle von AWS angebotene Version

Single-AZ in us-east-1, 1024 GiB Kapazität, 128 MB/s Durchsatz

EC2-Instanzen für DB-Server

t2.xlarge/4vCPU/16G

Zwei EC2 T2 xlarge EC2-Instanzen, eine als primärer DB-Server und die andere als Standby-DB-Server

VM für Ansible-Controller

4 vCPUs, 16 GiB RAM

Eine Linux-VM zum Ausführen der automatisierten AWS EC2/FSx-Bereitstellung und Oracle-Bereitstellung auf NFS

Software

RedHat Linux

RHEL Linux 8.6 (LVM) – x64 Gen2

RedHat-Abonnement zum Testen bereitgestellt

Oracle-Datenbank

Version 19.18

RU-Patch p34765931_190000_Linux-x86-64.zip angewendet

Oracle OPatch

Version 12.2.0.1.36

Neuester Patch p6880880_190000_Linux-x86-64.zip

Schrittmacher

Version 0.10.18

Hochverfügbarkeits-Add-On für RHEL 8.0 von RedHat

NFS

Version 3.0

Oracle dNFS aktiviert

Ansible

Kern 2.16.2

Python 3.6.8

Aktiv/Passiv-Konfiguration der Oracle-Datenbank in der AWS EC2/FSx-Laborumgebung

Server

Datenbank

DB-Speicher

Primärknoten: orapm01/ip-172.30.15.111

NTAP(NTAP_PDB1,NTAP_PDB2,NTAP_PDB3)

/u01, /u02, /u03 NFS-Mounts auf Amazon FSx ONTAP Volumes

Standby-Knoten: orapm02/ip-172.30.15.5

NTAP(NTAP_PDB1,NTAP_PDB2,NTAP_PDB3) beim Failover

/u01, /u02, /u03 NFS-Mounts beim Failover

Wichtige Faktoren für die Bereitstellungsüberlegungen

  • * Amazon FSx ONTAP HA.* Amazon FSx ONTAP wird standardmäßig in einem HA-Paar von Speichercontrollern in einer oder mehreren Verfügbarkeitszonen bereitgestellt. Es bietet Speicherredundanz auf aktive/passive Weise für unternehmenskritische Datenbank-Workloads. Das Speicher-Failover ist für den Endbenutzer transparent. Im Falle eines Speicher-Failovers ist kein Benutzereingriff erforderlich.

  • PCS-Ressourcengruppe und Ressourcenbestellung. Eine Ressourcengruppe ermöglicht die Ausführung mehrerer abhängiger Ressourcen auf demselben Clusterknoten. Die Ressourcenreihenfolge erzwingt die Startreihenfolge der Ressourcen und die Reihenfolge beim Herunterfahren in umgekehrter Reihenfolge.

  • Bevorzugter Knoten. Der Pacemaker-Cluster wird absichtlich im Aktiv-/Passiv-Clustering bereitgestellt (keine Anforderung von Pacemaker) und ist mit dem FSx ONTAP -Clustering synchronisiert. Die aktive EC2-Instanz wird als bevorzugter Knoten für Oracle-Ressourcen konfiguriert, sofern sie mit einer Standortbeschränkung verfügbar ist.

  • Zaunverzögerung auf Standby-Knoten. In einem PCS-Cluster mit zwei Knoten wird ein Quorum künstlich auf 1 festgelegt. Im Falle eines Kommunikationsproblems zwischen den Clusterknoten könnte einer der Knoten versuchen, den anderen Knoten abzuschirmen, was möglicherweise zu Datenbeschädigungen führen kann. Durch das Einrichten einer Verzögerung auf dem Standby-Knoten wird das Problem gemildert und es wird ermöglicht, dass der primäre Knoten weiterhin Dienste bereitstellt, während der Standby-Knoten abgeschirmt ist.

  • Überlegung zur Bereitstellung mehrerer AZs. Die Lösung wird in einer einzigen Verfügbarkeitszone bereitgestellt und validiert. Für die Multi-AZ-Bereitstellung werden zusätzliche AWS-Netzwerkressourcen benötigt, um die PCS-Floating-IP zwischen den Verfügbarkeitszonen zu verschieben.

  • Oracle-Datenbankspeicherlayout. In dieser Lösungsdemonstration stellen wir drei Datenbankvolumes für die Testdatenbank NTAP bereit, um Oracle-Binärdateien, Daten und Protokolle zu hosten. Die Volumes werden auf dem Oracle DB-Server als /u01 – Binär, /u02 – Daten und /u03 – Protokoll über NFS gemountet. Aus Redundanzgründen sind auf den Einhängepunkten /u02 und /u03 doppelte Steuerdateien konfiguriert.

  • dNFS-Konfiguration. Durch die Verwendung von dNFS (verfügbar seit Oracle 11g) kann eine Oracle-Datenbank, die auf einer DB-VM ausgeführt wird, deutlich mehr E/A-Vorgänge ausführen als der native NFS-Client. Bei der automatisierten Oracle-Bereitstellung wird dNFS standardmäßig auf NFSv3 konfiguriert.

  • Datenbanksicherung. NetApp bietet eine SnapCenter software zum Sichern, Wiederherstellen und Klonen von Datenbanken mit einer benutzerfreundlichen Benutzeroberfläche. NetApp empfiehlt die Implementierung eines solchen Verwaltungstools, um schnelle Snapshot-Backups (unter einer Minute), schnelle Datenbankwiederherstellungen (in Minuten) und Datenbankklone zu erreichen.

Lösungsbereitstellung

Die folgenden Abschnitte enthalten schrittweise Anleitungen zur Bereitstellung und Konfiguration von Oracle Database HA in AWS EC2 mit Pacemaker-Clustering und Amazon FSx ONTAP zum Schutz der Datenbankspeicherung.

Voraussetzungen für die Bereitstellung

Details

Für die Bereitstellung sind die folgenden Voraussetzungen erforderlich.

  1. Ein AWS-Konto wurde eingerichtet und die erforderlichen VPC- und Netzwerksegmente wurden innerhalb Ihres AWS-Kontos erstellt.

  2. Stellen Sie eine Linux-VM als Ansible-Controllerknoten bereit, auf der die neueste Version von Ansible und Git installiert ist. Weitere Einzelheiten finden Sie unter folgendem Link:"Erste Schritte mit der NetApp Lösungsautomatisierung" im Abschnitt -
    Setup the Ansible Control Node for CLI deployments on RHEL / CentOS oder
    Setup the Ansible Control Node for CLI deployments on Ubuntu / Debian .

    Aktivieren Sie die SSH-Authentifizierung mit öffentlichem/privatem Schlüssel zwischen dem Ansible-Controller und den DB-VMs der EC2-Instanz.

Bereitstellung von EC2-Instances und Amazon FSx ONTAP Speicherclustern

Details

Obwohl EC2-Instanzen und Amazon FSx ONTAP manuell über die AWS-Konsole bereitgestellt werden können, wird empfohlen, das auf NetApp Terraform basierende Automatisierungs-Toolkit zu verwenden, um die Bereitstellung von EC2-Instanzen und FSx ONTAP -Speicherclustern zu automatisieren. Nachfolgend finden Sie die detaillierten Verfahren.

  1. Klonen Sie von AWS CloudShell oder Ansible Controller VM eine Kopie des Automatisierungs-Toolkits für EC2 und FSx ONTAP.

    git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_aws_fsx_ec2_deploy.git
    Hinweis Wenn das Toolkit nicht von AWS CloudShell ausgeführt wird, ist eine AWS CLI-Authentifizierung mit Ihrem AWS-Konto unter Verwendung des AWS-Benutzerkontozugriffs/geheimen Schlüsselpaars erforderlich.
  2. Überprüfen Sie die im Toolkit enthaltene Datei READme.md. Überarbeiten Sie main.tf und die zugehörigen Parameterdateien nach Bedarf für die erforderlichen AWS-Ressourcen.

    An example of main.tf:

    resource "aws_instance" "orapm01" {
      ami                           = var.ami
      instance_type                 = var.instance_type
      subnet_id                     = var.subnet_id
      key_name                      = var.ssh_key_name

      root_block_device {
        volume_type                 = "gp3"
        volume_size                 = var.root_volume_size
      }

      tags = {
        Name                        = var.ec2_tag1
      }
    }

    resource "aws_instance" "orapm02" {
      ami                           = var.ami
      instance_type                 = var.instance_type
      subnet_id                     = var.subnet_id
      key_name                      = var.ssh_key_name

      root_block_device {
        volume_type                 = "gp3"
        volume_size                 = var.root_volume_size
      }

      tags = {
        Name                        = var.ec2_tag2
      }
    }

    resource "aws_fsx_ontap_file_system" "fsx_01" {
      storage_capacity              = var.fs_capacity
      subnet_ids                    = var.subnet_ids
      preferred_subnet_id           = var.preferred_subnet_id
      throughput_capacity           = var.fs_throughput
      fsx_admin_password            = var.fsxadmin_password
      deployment_type               = var.deployment_type

      disk_iops_configuration {
        iops                        = var.iops
        mode                        = var.iops_mode
      }

      tags                          = {
        Name                        = var.fsx_tag
      }
    }

    resource "aws_fsx_ontap_storage_virtual_machine" "svm_01" {
      file_system_id                = aws_fsx_ontap_file_system.fsx_01.id
      name                          = var.svm_name
      svm_admin_password            = var.vsadmin_password
    }
  3. Validieren und führen Sie den Terraform-Plan aus. Bei einer erfolgreichen Ausführung würden zwei EC2-Instanzen und ein FSx ONTAP -Speichercluster im AWS-Zielkonto erstellt. Die Automatisierungsausgabe zeigt die IP-Adresse der EC2-Instanz und die Endpunkte des FSx ONTAP Clusters an.

    terraform plan -out=main.plan
    terraform apply main.plan

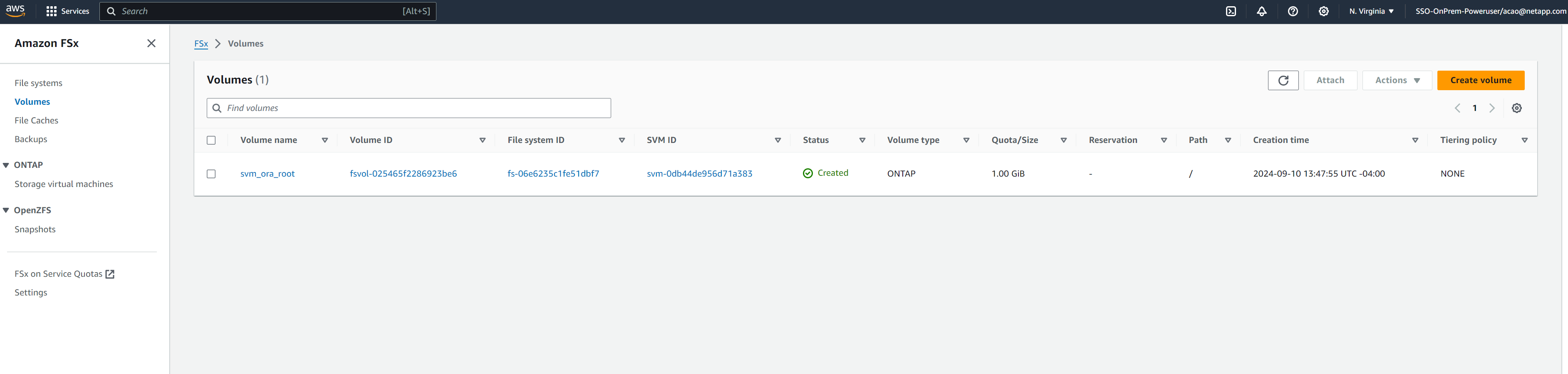

Damit sind die EC2-Instanzen und die FSx ONTAP -Bereitstellung für Oracle abgeschlossen.

Pacemaker-Cluster-Setup

Details

Das High Availability Add-On für RHEL ist ein Clustersystem, das Zuverlässigkeit, Skalierbarkeit und Verfügbarkeit für kritische Produktionsdienste wie Oracle-Datenbankdienste bietet. In dieser Anwendungsfalldemonstration wird ein Pacemaker-Cluster mit zwei Knoten eingerichtet und konfiguriert, um die Hochverfügbarkeit einer Oracle-Datenbank in einem Aktiv/Passiv-Clustering-Szenario zu unterstützen.

Melden Sie sich bei EC2-Instanzen als EC2-Benutzer an und führen Sie die folgenden Aufgaben aus both EC2-Instanzen:

  1. Entfernen Sie den AWS Red Hat Update Infrastructure (RHUI)-Client.

    sudo -i yum -y remove rh-amazon-rhui-client*
  2. Registrieren Sie die EC2-Instanz-VMs bei Red Hat.

    sudo subscription-manager register --username xxxxxxxx --password 'xxxxxxxx' --auto-attach
  3. Aktivieren Sie RHEL-RPMs mit hoher Verfügbarkeit.

    sudo subscription-manager config --rhsm.manage_repos=1
    sudo subscription-manager repos --enable=rhel-8-for-x86_64-highavailability-rpms
  4. Installieren Sie den Herzschrittmacher und den Zaunagenten.

    sudo yum update -y
    sudo yum install pcs pacemaker fence-agents-aws
  5. Erstellen Sie auf allen Clusterknoten ein Kennwort für den hacluster-Benutzer. Verwenden Sie für alle Knoten dasselbe Passwort.

    sudo passwd hacluster
  6. Starten Sie den PCS-Dienst und aktivieren Sie ihn, damit er beim Booten gestartet wird.

    sudo systemctl start pcsd.service
    sudo systemctl enable pcsd.service
  7. Validieren Sie den PCSD-Dienst.

    sudo systemctl status pcsd
    [ec2-user@ip-172-30-15-5 ~]$ sudo systemctl status pcsd
    ● pcsd.service - PCS GUI and remote configuration interface
       Loaded: loaded (/usr/lib/systemd/system/pcsd.service; enabled; vendor preset: disabled)
       Active: active (running) since Tue 2024-09-10 18:50:22 UTC; 33s ago
         Docs: man:pcsd(8)
               man:pcs(8)
     Main PID: 65302 (pcsd)
        Tasks: 1 (limit: 100849)
       Memory: 24.0M
       CGroup: /system.slice/pcsd.service
               └─65302 /usr/libexec/platform-python -Es /usr/sbin/pcsd

    Sep 10 18:50:21 ip-172-30-15-5.ec2.internal systemd[1]: Starting PCS GUI and remote configuration interface...
    Sep 10 18:50:22 ip-172-30-15-5.ec2.internal systemd[1]: Started PCS GUI and remote configuration interface.
  8. Fügen Sie Clusterknoten zu Hostdateien hinzu.

    sudo vi /etc/hosts
    [ec2-user@ip-172-30-15-5 ~]$ cat /etc/hosts
    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
    ::1         localhost localhost.localdomain localhost6 localhost6.localdomain6

    # cluster nodes
    172.30.15.111   ip-172-30-15-111.ec2.internal
    172.30.15.5     ip-172-30-15-5.ec2.internal
  9. Installieren und konfigurieren Sie awscli für die Verbindung zum AWS-Konto.

    sudo yum install awscli
    sudo aws configure
    [ec2-user@ip-172-30-15-111 ]# sudo aws configure
    AWS Access Key ID [None]: XXXXXXXXXXXXXXXXX
    AWS Secret Access Key [None]: XXXXXXXXXXXXXXXX
    Default region name [None]: us-east-1
    Default output format [None]: json
  10. Installieren Sie das Paket „resource-agents“, falls es noch nicht installiert ist.

    sudo yum install resource-agents

An only one Führen Sie die folgenden Aufgaben des Clusterknotens aus, um einen PC-Cluster zu erstellen.

  1. Authentifizieren Sie den PC-Benutzer hacluster.

    sudo pcs host auth ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal
    [ec2-user@ip-172-30-15-111 ~]$ sudo pcs host auth ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal
    Username: hacluster
    Password:
    ip-172-30-15-111.ec2.internal: Authorized
    ip-172-30-15-5.ec2.internal: Authorized
  2. Erstellen Sie den PC-Cluster.

    sudo pcs cluster setup ora_ec2nfsx ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal
    [ec2-user@ip-172-30-15-111 ~]$ sudo pcs cluster setup ora_ec2nfsx ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal
    No addresses specified for host 'ip-172-30-15-5.ec2.internal', using 'ip-172-30-15-5.ec2.internal'
    No addresses specified for host 'ip-172-30-15-111.ec2.internal', using 'ip-172-30-15-111.ec2.internal'
    Destroying cluster on hosts: 'ip-172-30-15-111.ec2.internal', 'ip-172-30-15-5.ec2.internal'...
    ip-172-30-15-5.ec2.internal: Successfully destroyed cluster
    ip-172-30-15-111.ec2.internal: Successfully destroyed cluster
    Requesting remove 'pcsd settings' from 'ip-172-30-15-111.ec2.internal', 'ip-172-30-15-5.ec2.internal'
    ip-172-30-15-111.ec2.internal: successful removal of the file 'pcsd settings'
    ip-172-30-15-5.ec2.internal: successful removal of the file 'pcsd settings'
    Sending 'corosync authkey', 'pacemaker authkey' to 'ip-172-30-15-111.ec2.internal', 'ip-172-30-15-5.ec2.internal'
    ip-172-30-15-111.ec2.internal: successful distribution of the file 'corosync authkey'
    ip-172-30-15-111.ec2.internal: successful distribution of the file 'pacemaker authkey'
    ip-172-30-15-5.ec2.internal: successful distribution of the file 'corosync authkey'
    ip-172-30-15-5.ec2.internal: successful distribution of the file 'pacemaker authkey'
    Sending 'corosync.conf' to 'ip-172-30-15-111.ec2.internal', 'ip-172-30-15-5.ec2.internal'
    ip-172-30-15-111.ec2.internal: successful distribution of the file 'corosync.conf'
    ip-172-30-15-5.ec2.internal: successful distribution of the file 'corosync.conf'
    Cluster has been successfully set up.
  3. Aktivieren Sie den Cluster.

    sudo pcs cluster enable --all
    [ec2-user@ip-172-30-15-111 ~]$ sudo pcs cluster enable --all
    ip-172-30-15-5.ec2.internal: Cluster Enabled
    ip-172-30-15-111.ec2.internal: Cluster Enabled
  4. Starten und validieren Sie den Cluster.

    sudo pcs cluster start --all
    sudo pcs status
    [ec2-user@ip-172-30-15-111 ~]$ sudo pcs status
    Cluster name: ora_ec2nfsx

    WARNINGS:
    No stonith devices and stonith-enabled is not false

    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Wed Sep 11 15:43:23 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Wed Sep 11 15:43:06 2024 by hacluster via hacluster on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 0 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]


    Full List of Resources:
      * No resources

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

Damit ist die Einrichtung und Erstkonfiguration des Pacemaker-Clusters abgeschlossen.

Pacemaker-Cluster-Fencing-Konfiguration

Details

Die Pacemaker-Fencing-Konfiguration ist für einen Produktionscluster obligatorisch. Es stellt sicher, dass ein fehlerhafter Knoten in Ihrem AWS EC2-Cluster automatisch isoliert wird. Dadurch wird verhindert, dass der Knoten die Ressourcen des Clusters verbraucht, die Funktionalität des Clusters beeinträchtigt oder gemeinsam genutzte Daten beschädigt. Dieser Abschnitt demonstriert die Konfiguration der Cluster-Fencing-Funktion mithilfe des Fencing-Agenten fence_aws.

  1. Geben Sie als Root-Benutzer die folgende AWS-Metadatenabfrage ein, um die Instanz-ID für jeden EC2-Instanzknoten abzurufen.

    echo $(curl -s http://169.254.169.254/latest/meta-data/instance-id)
    [root@ip-172-30-15-111 ec2-user]# echo $(curl -s http://169.254.169.254/latest/meta-data/instance-id)
    i-0d8e7a0028371636f

    or just get instance-id from AWS EC2 console
  2. Geben Sie den folgenden Befehl ein, um das Fencing-Gerät zu konfigurieren. Verwenden Sie den Befehl pcmk_host_map, um den RHEL-Hostnamen der Instanz-ID zuzuordnen. Verwenden Sie den AWS-Zugriffsschlüssel und den geheimen AWS-Zugriffsschlüssel des AWS-Benutzerkontos, das Sie zuvor für die AWS-Authentifizierung verwendet haben.

    sudo pcs stonith \
    create clusterfence fence_aws access_key=XXXXXXXXXXXXXXXXX secret_key=XXXXXXXXXXXXXXXXXX \
    region=us-east-1 pcmk_host_map="ip-172-30-15-111.ec2.internal:i-0d8e7a0028371636f;ip-172-30-15-5.ec2.internal:i-0bc54b315afb20a2e" \
    power_timeout=240 pcmk_reboot_timeout=480 pcmk_reboot_retries=4
  3. Validieren Sie die Fencing-Konfiguration.

    pcs status
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Wed Sep 11 21:17:18 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Wed Sep 11 21:16:40 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 1 resource instance configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled
  4. Setzen Sie „stonith-action“ auf „Aus“, anstatt auf Clusterebene einen Neustart durchzuführen.

    pcs property set stonith-action=off
    [root@ip-172-30-15-111 ec2-user]# pcs property config
    Cluster Properties:
     cluster-infrastructure: corosync
     cluster-name: ora_ec2nfsx
     dc-version: 2.1.7-5.1.el8_10-0f7f88312
     have-watchdog: false
     last-lrm-refresh: 1726257586
     stonith-action: off
    Hinweis Wenn „stonith-action“ auf „Aus“ gesetzt ist, wird der eingezäunte Clusterknoten zunächst heruntergefahren. Nach dem in stonith power_timeout definierten Zeitraum (240 Sekunden) wird der eingezäunte Knoten neu gestartet und tritt dem Cluster wieder bei.
  5. Stellen Sie die Zaunverzögerung für den Standby-Knoten auf 10 Sekunden ein.

    pcs stonith update clusterfence pcmk_delay_base="ip-172-30-15-111.ec2.internal:0;ip-172-30-15-5.ec2.internal:10s"
    [root@ip-172-30-15-111 ec2-user]# pcs stonith config
    Resource: clusterfence (class=stonith type=fence_aws)
      Attributes: clusterfence-instance_attributes
        access_key=XXXXXXXXXXXXXXXX
        pcmk_delay_base=ip-172-30-15-111.ec2.internal:0;ip-172-30-15-5.ec2.internal:10s
        pcmk_host_map=ip-172-30-15-111.ec2.internal:i-0d8e7a0028371636f;ip-172-30-15-5.ec2.internal:i-0bc54b315afb20a2e
        pcmk_reboot_retries=4
        pcmk_reboot_timeout=480
        power_timeout=240
        region=us-east-1
        secret_key=XXXXXXXXXXXXXXXX
      Operations:
        monitor: clusterfence-monitor-interval-60s
          interval=60s
Hinweis Ausführen pcs stonith refresh Befehl zum Aktualisieren des gestoppten Stonith-Fence-Agenten oder zum Löschen fehlgeschlagener Stonith-Ressourcenaktionen.

Bereitstellen einer Oracle-Datenbank im PCS-Cluster

Details

Wir empfehlen, das von NetApp bereitgestellte Ansible-Playbook zu nutzen, um Datenbankinstallations- und Konfigurationsaufgaben mit vordefinierten Parametern auf dem PCS-Cluster auszuführen. Für diese automatisierte Oracle-Bereitstellung sind vor der Ausführung des Playbooks Benutzereingaben für drei benutzerdefinierte Parameterdateien erforderlich.

  • Hosts – Definieren Sie Ziele, gegen die das Automatisierungs-Playbook ausgeführt wird.

  • vars/vars.yml – die globale Variablendatei, die Variablen definiert, die für alle Ziele gelten.

  • host_vars/host_name.yml – die lokale Variablendatei, die Variablen definiert, die nur für ein benanntes Ziel gelten. In unserem Anwendungsfall sind dies die Oracle DB-Server.

Zusätzlich zu diesen benutzerdefinierten Variablendateien gibt es mehrere Standardvariablendateien, die Standardparameter enthalten, die nur bei Bedarf geändert werden müssen. Im Folgenden werden die Details der automatisierten Oracle-Bereitstellung in AWS EC2 und FSx ONTAP in einer PCS-Clusterkonfiguration gezeigt.

  1. Klonen Sie aus dem Stammverzeichnis des Ansible-Controller-Administratorbenutzers eine Kopie des NetApp Oracle Deployment Automation Toolkit für NFS.

    git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_nfs.git
    Hinweis Der Ansible-Controller kann sich im selben VPC wie die EC2-Datenbankinstanz oder vor Ort befinden, solange eine Netzwerkverbindung zwischen ihnen besteht.
  2. Füllen Sie die benutzerdefinierten Parameter in den Host-Parameterdateien aus. Nachfolgend finden Sie Beispiele für eine typische Hostdateikonfiguration.

    [admin@ansiblectl na_oracle_deploy_nfs]$ cat hosts
    #Oracle hosts
    [oracle]
    orapm01 ansible_host=172.30.15.111 ansible_ssh_private_key_file=ec2-user.pem
    orapm02 ansible_host=172.30.15.5 ansible_ssh_private_key_file=ec2-user.pem
  3. Füllen Sie die benutzerdefinierten Parameter in den Parameterdateien vars/vars.yml aus. Nachfolgend finden Sie Beispiele für eine typische Konfiguration der Datei vars.yml.

    [admin@ansiblectl na_oracle_deploy_nfs]$ cat vars/vars.yml
    ######################################################################
    ###### Oracle 19c deployment user configuration variables       ######
    ###### Consolidate all variables from ONTAP, linux and oracle   ######
    ######################################################################

    ###########################################
    ### ONTAP env specific config variables ###
    ###########################################

    # Prerequisite to create three volumes in NetApp ONTAP storage from System Manager or cloud dashboard with following naming convention:
    # db_hostname_u01 - Oracle binary
    # db_hostname_u02 - Oracle data
    # db_hostname_u03 - Oracle redo
    # It is important to strictly follow the name convention or the automation will fail.


    ###########################################
    ### Linux env specific config variables ###
    ###########################################

    redhat_sub_username: xxxxxxxx
    redhat_sub_password: "xxxxxxxx"


    ####################################################
    ### DB env specific install and config variables ###
    ####################################################

    # Database domain name
    db_domain: ec2.internal

    # Set initial password for all required Oracle passwords. Change them after installation.
    initial_pwd_all: "xxxxxxxx"
  4. Füllen Sie die benutzerdefinierten Parameter in den Parameterdateien host_vars/host_name.yml aus. Nachfolgend finden Sie Beispiele für eine typische Konfiguration der Datei host_vars/host_name.yml.

    [admin@ansiblectl na_oracle_deploy_nfs]$ cat host_vars/orapm01.yml
    # User configurable Oracle host specific parameters

    # Database SID. By default, a container DB is created with 3 PDBs within the CDB
    oracle_sid: NTAP

    # CDB is created with SGA at 75% of memory_limit, MB. Consider how many databases to be hosted on the node and
    # how much ram to be allocated to each DB. The grand total of SGA should not exceed 75% available RAM on node.
    memory_limit: 8192

    # Local NFS lif ip address to access database volumes
    nfs_lif: 172.30.15.95
    Hinweis Die nfs_lif-Adresse kann aus der Ausgabe der FSx ONTAP Cluster-Endpunkte aus der automatisierten EC2- und FSx ONTAP Bereitstellung im vorherigen Abschnitt abgerufen werden.
  5. Erstellen Sie Datenbankvolumes aus der AWS FSx-Konsole. Stellen Sie sicher, dass Sie den Hostnamen des primären PCS-Knotens (orapm01) als Präfix für die Volumes verwenden, wie unten gezeigt.

    Dieses Image bietet Amazon FSx ONTAP Volume Provisioning von der AWS FSx-Konsole Dieses Image bietet Amazon FSx ONTAP Volume Provisioning von der AWS FSx-Konsole Dieses Image bietet Amazon FSx ONTAP Volume Provisioning von der AWS FSx-Konsole Dieses Image bietet Amazon FSx ONTAP Volume Provisioning von der AWS FSx-Konsole Dieses Image bietet Amazon FSx ONTAP Volume Provisioning von der AWS FSx-Konsole

  6. Führen Sie die folgenden Installationsdateien für Oracle 19c auf dem primären PCS-Knoten EC2-Instanzverzeichnis ip-172-30-15-111.ec2.internal /tmp/archive mit der Berechtigung 777 durch.

    installer_archives:
      - "LINUX.X64_193000_db_home.zip"
      - "p34765931_190000_Linux-x86-64.zip"
      - "p6880880_190000_Linux-x86-64.zip"
  7. Führen Sie das Playbook für die Linux-Konfiguration aus für all nodes .

    ansible-playbook -i hosts 2-linux_config.yml -u ec2-user -e @vars/vars.yml
    [admin@ansiblectl na_oracle_deploy_nfs]$ ansible-playbook -i hosts 2-linux_config.yml -u ec2-user -e @vars/vars.yml

    PLAY [Linux Setup and Storage Config for Oracle] ****************************************************************************************************************************************************************************************************************************************************************************

    TASK [Gathering Facts] ******************************************************************************************************************************************************************************************************************************************************************************************************
    ok: [orapm01]
    ok: [orapm02]

    TASK [linux : Configure RedHat 7 for Oracle DB installation] ****************************************************************************************************************************************************************************************************************************************************************
    skipping: [orapm01]
    skipping: [orapm02]

    TASK [linux : Configure RedHat 8 for Oracle DB installation] ****************************************************************************************************************************************************************************************************************************************************************
    included: /home/admin/na_oracle_deploy_nfs/roles/linux/tasks/rhel8_config.yml for orapm01, orapm02

    TASK [linux : Register subscriptions for RedHat Server] *********************************************************************************************************************************************************************************************************************************************************************
    ok: [orapm01]
    ok: [orapm02]
    .
    .
    .
  8. Playbook für Oracle-Konfiguration ausführen only on primary node (Standby-Knoten in der Hosts-Datei auskommentieren).

    ansible-playbook -i hosts 4-oracle_config.yml -u ec2-user -e @vars/vars.yml --skip-tags "enable_db_start_shut"
    [admin@ansiblectl na_oracle_deploy_nfs]$ ansible-playbook -i hosts 4-oracle_config.yml -u ec2-user -e @vars/vars.yml --skip-tags "enable_db_start_shut"

    PLAY [Oracle installation and configuration] ********************************************************************************************************************************************************************************************************************************************************************************

    TASK [Gathering Facts] ******************************************************************************************************************************************************************************************************************************************************************************************************
    ok: [orapm01]

    TASK [oracle : Oracle software only install] ********************************************************************************************************************************************************************************************************************************************************************************
    included: /home/admin/na_oracle_deploy_nfs/roles/oracle/tasks/oracle_install.yml for orapm01

    TASK [oracle : Create mount points for NFS file systems / Mount NFS file systems on Oracle hosts] ***************************************************************************************************************************************************************************************************************************
    included: /home/admin/na_oracle_deploy_nfs/roles/oracle/tasks/oracle_mount_points.yml for orapm01

    TASK [oracle : Create mount points for NFS file systems] ********************************************************************************************************************************************************************************************************************************************************************
    changed: [orapm01] => (item=/u01)
    changed: [orapm01] => (item=/u02)
    changed: [orapm01] => (item=/u03)
    .
    .
    .
  9. Nachdem die Datenbank bereitgestellt wurde, kommentieren Sie die Mounts /u01, /u02 und /u03 in /etc/fstab auf dem primären Knoten aus, da die Mount-Punkte nur von PCS verwaltet werden.

    sudo vi /etc/fstab
    [root@ip-172-30-15-111 ec2-user]# cat /etc/fstab
    UUID=eaa1f38e-de0f-4ed5-a5b5-2fa9db43bb38       /       xfs     defaults        0       0
    /mnt/swapfile swap swap defaults 0 0
    #172.30.15.95:/orapm01_u01 /u01 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0
    #172.30.15.95:/orapm01_u02 /u02 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0
    #172.30.15.95:/orapm01_u03 /u03 nfs rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536 0 0
  10. Kopieren Sie /etc/oratab /etc/oraInst.loc, /home/oracle/.bash_profile auf den Standby-Knoten. Stellen Sie sicher, dass die richtigen Dateieigentümer und Berechtigungen vorhanden sind.

  11. Fahren Sie die Datenbank und den Listener herunter und führen Sie die Umount-Operationen /u01, /u02 und /u03 auf dem primären Knoten durch.

    [root@ip-172-30-15-111 ec2-user]# su - oracle
    Last login: Wed Sep 18 16:51:02 UTC 2024
    [oracle@ip-172-30-15-111 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Wed Sep 18 16:51:16 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> shutdown immediate;

    SQL> exit
    Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0
    [oracle@ip-172-30-15-111 ~]$ lsnrctl stop listener.ntap

    [oracle@ip-172-30-15-111 ~]$ exit
    logout
    [root@ip-172-30-15-111 ec2-user]# umount /u01
    [root@ip-172-30-15-111 ec2-user]# umount /u02
    [root@ip-172-30-15-111 ec2-user]# umount /u03
  12. Erstellen Sie Einhängepunkte auf dem Standby-Knoten IP-172-30-15-5.

    mkdir /u01
    mkdir /u02
    mkdir /u03
  13. Mounten Sie die FSx ONTAP Datenbankvolumes auf dem Standby-Knoten IP-172-30-15-5.

    mount -t nfs 172.30.15.95:/orapm01_u01 /u01 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    mount -t nfs 172.30.15.95:/orapm01_u02 /u02 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    mount -t nfs 172.30.15.95:/orapm01_u03 /u03 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    [root@ip-172-30-15-5 ec2-user]# df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.7G   33M  7.7G   1% /dev/shm
    tmpfs                      7.7G   17M  7.7G   1% /run
    tmpfs                      7.7G     0  7.7G   0% /sys/fs/cgroup
    /dev/xvda2                  50G   21G   30G  41% /
    tmpfs                      1.6G     0  1.6G   0% /run/user/1000
    172.30.15.95:/orapm01_u01   48T   47T  844G  99% /u01
    172.30.15.95:/orapm01_u02  285T  285T  844G 100% /u02
    172.30.15.95:/orapm01_u03  190T  190T  844G 100% /u03
  14. Zum Oracle-Benutzer geändert, Binärdatei neu verknüpfen.

    [root@ip-172-30-15-5 ec2-user]# su - oracle
    Last login: Thu Sep 12 18:09:03 UTC 2024 on pts/0
    [oracle@ip-172-30-15-5 ~]$ env | grep ORA
    ORACLE_SID=NTAP
    ORACLE_HOME=/u01/app/oracle/product/19.0.0/NTAP
    [oracle@ip-172-30-15-5 ~]$ cd $ORACLE_HOME/bin
    [oracle@ip-172-30-15-5 bin]$ ./relink
    writing relink log to: /u01/app/oracle/product/19.0.0/NTAP/install/relinkActions2024-09-12_06-21-40PM.log
  15. Kopieren Sie die DNFS-Bibliothek zurück in den ODM-Ordner. Durch erneutes Verknüpfen könnte die DFNS-Bibliotheksdatei verloren gehen.

    [oracle@ip-172-30-15-5 odm]$ cd /u01/app/oracle/product/19.0.0/NTAP/rdbms/lib/odm
    [oracle@ip-172-30-15-5 odm]$ cp ../../../lib/libnfsodm19.so .
  16. Starten Sie die Datenbank zur Validierung auf dem Standby-Knoten IP-172-30-15-5.

    [oracle@ip-172-30-15-5 odm]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Thu Sep 12 18:30:04 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Connected to an idle instance.

    SQL> startup;
    ORACLE instance started.

    Total System Global Area 6442449688 bytes
    Fixed Size                  9177880 bytes
    Variable Size            1090519040 bytes
    Database Buffers         5335154688 bytes
    Redo Buffers                7598080 bytes
    Database mounted.
    Database opened.
    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    NTAP      READ WRITE

    SQL> show pdbs

        CON_ID CON_NAME                       OPEN MODE  RESTRICTED
    ---------- ------------------------------ ---------- ----------
             2 PDB$SEED                       READ ONLY  NO
             3 NTAP_PDB1                      READ WRITE NO
             4 NTAP_PDB2                      READ WRITE NO
             5 NTAP_PDB3                      READ WRITE NO
  17. Fahren Sie die Datenbank herunter und führen Sie ein Failback der Datenbank auf den primären Knoten IP-172-30-15-111 durch.

    SQL> shutdown immediate;
    Database closed.
    Database dismounted.
    ORACLE instance shut down.
    SQL> exit

    [root@ip-172-30-15-5 ec2-user]# df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.7G   33M  7.7G   1% /dev/shm
    tmpfs                      7.7G   17M  7.7G   1% /run
    tmpfs                      7.7G     0  7.7G   0% /sys/fs/cgroup
    /dev/xvda2                  50G   21G   30G  41% /
    tmpfs                      1.6G     0  1.6G   0% /run/user/1000
    172.30.15.95:/orapm01_u01   48T   47T  844G  99% /u01
    172.30.15.95:/orapm01_u02  285T  285T  844G 100% /u02
    172.30.15.95:/orapm01_u03  190T  190T  844G 100% /u03

    [root@ip-172-30-15-5 ec2-user]# umount /u01
    [root@ip-172-30-15-5 ec2-user]# umount /u02
    [root@ip-172-30-15-5 ec2-user]# umount /u03

    [root@ip-172-30-15-111 ec2-user]# mount -t nfs 172.30.15.95:/orapm01_u01 /u01 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    mount: (hint) your fstab has been modified, but systemd still uses
           the old version; use 'systemctl daemon-reload' to reload.
    [root@ip-172-30-15-111 ec2-user]# mount -t nfs 172.30.15.95:/orapm01_u02 /u02 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    mount: (hint) your fstab has been modified, but systemd still uses
           the old version; use 'systemctl daemon-reload' to reload.
    [root@ip-172-30-15-111 ec2-user]# mount -t nfs 172.30.15.95:/orapm01_u03 /u03 -o rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536
    mount: (hint) your fstab has been modified, but systemd still uses
           the old version; use 'systemctl daemon-reload' to reload.
    [root@ip-172-30-15-111 ec2-user]# df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.8G   48M  7.7G   1% /dev/shm
    tmpfs                      7.8G   33M  7.7G   1% /run
    tmpfs                      7.8G     0  7.8G   0% /sys/fs/cgroup
    /dev/xvda2                  50G   29G   22G  58% /
    tmpfs                      1.6G     0  1.6G   0% /run/user/1000
    172.30.15.95:/orapm01_u01   48T   47T  844G  99% /u01
    172.30.15.95:/orapm01_u02  285T  285T  844G 100% /u02
    172.30.15.95:/orapm01_u03  190T  190T  844G 100% /u03
    [root@ip-172-30-15-111 ec2-user]# su - oracle
    Last login: Thu Sep 12 18:13:34 UTC 2024 on pts/1
    [oracle@ip-172-30-15-111 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Thu Sep 12 18:38:46 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Connected to an idle instance.

    SQL> startup;
    ORACLE instance started.

    Total System Global Area 6442449688 bytes
    Fixed Size                  9177880 bytes
    Variable Size            1090519040 bytes
    Database Buffers         5335154688 bytes
    Redo Buffers                7598080 bytes
    Database mounted.
    Database opened.
    SQL> exit
    Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0
    [oracle@ip-172-30-15-111 ~]$ lsnrctl start listener.ntap

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 12-SEP-2024 18:39:17

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Starting /u01/app/oracle/product/19.0.0/NTAP/bin/tnslsnr: please wait...

    TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    System parameter file is /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    Log messages written to /u01/app/oracle/diag/tnslsnr/ip-172-30-15-111/listener.ntap/alert/log.xml
    Listening on: (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ip-172-30-15-111.ec2.internal)(PORT=1521)))
    Listening on: (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=ip-172-30-15-111.ec2.internal)(PORT=1521)))
    STATUS of the LISTENER
    ------------------------
    Alias                     listener.ntap
    Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    Start Date                12-SEP-2024 18:39:17
    Uptime                    0 days 0 hr. 0 min. 0 sec
    Trace Level               off
    Security                  ON: Local OS Authentication
    SNMP                      OFF
    Listener Parameter File   /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    Listener Log File         /u01/app/oracle/diag/tnslsnr/ip-172-30-15-111/listener.ntap/alert/log.xml
    Listening Endpoints Summary...
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=ip-172-30-15-111.ec2.internal)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
    The listener supports no services
    The command completed successfully

Konfigurieren von Oracle-Ressourcen für die PCS-Verwaltung

Details

Das Ziel der Konfiguration des Pacemaker-Clusterings besteht darin, eine aktive/passive Hochverfügbarkeitslösung für die Ausführung von Oracle in AWS EC2- und FSx ONTAP Umgebungen mit minimalem Benutzereingriff im Fehlerfall einzurichten. Im Folgenden wird die Konfiguration von Oracle-Ressourcen für die PCS-Verwaltung veranschaulicht.

  1. Erstellen Sie als Root-Benutzer auf der primären EC2-Instanz IP-172-30-15-111 eine sekundäre private IP-Adresse mit einer nicht verwendeten privaten IP-Adresse im VPC-CIDR-Block als Floating-IP. Erstellen Sie dabei eine Oracle-Ressourcengruppe, zu der die sekundäre private IP-Adresse gehören soll.

    pcs resource create privip ocf:heartbeat:awsvip secondary_private_ip=172.30.15.33 --group oracle
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 16:25:35 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 16:25:23 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 2 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-5.ec2.internal

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled
    Hinweis Wenn das Privip zufällig auf dem Standby-Clusterknoten erstellt wird, verschieben Sie es wie unten gezeigt auf den primären Knoten.
  2. Verschieben Sie eine Ressource zwischen Clusterknoten.

    pcs resource move privip ip-172-30-15-111.ec2.internal
    [root@ip-172-30-15-111 ec2-user]# pcs resource move privip ip-172-30-15-111.ec2.internal
    Warning: A move constraint has been created and the resource 'privip' may or may not move depending on other configuration
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx

    WARNINGS:
    Following resources have been moved and their move constraints are still in place: 'privip'
    Run 'pcs constraint location' or 'pcs resource clear <resource id>' to view or remove the constraints, respectively

    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 16:26:38 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 16:26:27 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 2 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal (Monitoring)

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled
  3. Erstellen Sie eine virtuelle IP (VIP) für Oracle. Die virtuelle IP wird je nach Bedarf zwischen dem primären und dem Standby-Knoten verschoben.

    pcs resource create vip ocf:heartbeat:IPaddr2 ip=172.30.15.33 cidr_netmask=25 nic=eth0 op monitor interval=10s --group oracle
    [root@ip-172-30-15-111 ec2-user]# pcs resource create vip ocf:heartbeat:IPaddr2 ip=172.30.15.33 cidr_netmask=25 nic=eth0 op monitor interval=10s --group oracle
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx

    WARNINGS:
    Following resources have been moved and their move constraints are still in place: 'privip'
    Run 'pcs constraint location' or 'pcs resource clear <resource id>' to view or remove the constraints, respectively

    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 16:27:34 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 16:27:24 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 3 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-111.ec2.internal

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled
  4. Aktualisieren Sie als Oracle-Benutzer die Dateien listener.ora und tnsnames.ora, sodass sie auf die VIP-Adresse verweisen. Starten Sie den Listener neu. Bounce-Datenbank, falls erforderlich, damit sich die Datenbank beim Listener registrieren kann.

    vi $ORACLE_HOME/network/admin/listener.ora
    vi $ORACLE_HOME/network/admin/tnsnames.ora
    [oracle@ip-172-30-15-111 admin]$ cat listener.ora
    # listener.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    # Generated by Oracle configuration tools.

    LISTENER.NTAP =
      (DESCRIPTION_LIST =
        (DESCRIPTION =
          (ADDRESS = (PROTOCOL = TCP)(HOST = 172.30.15.33)(PORT = 1521))
          (ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1521))
        )
      )

    [oracle@ip-172-30-15-111 admin]$ cat tnsnames.ora
    # tnsnames.ora Network Configuration File: /u01/app/oracle/product/19.0.0/NTAP/network/admin/tnsnames.ora
    # Generated by Oracle configuration tools.

    NTAP =
      (DESCRIPTION =
        (ADDRESS = (PROTOCOL = TCP)(HOST = 172.30.15.33)(PORT = 1521))
        (CONNECT_DATA =
          (SERVER = DEDICATED)
          (SERVICE_NAME = NTAP.ec2.internal)
        )
      )

    LISTENER_NTAP =
      (ADDRESS = (PROTOCOL = TCP)(HOST = 172.30.15.33)(PORT = 1521))


    [oracle@ip-172-30-15-111 admin]$ lsnrctl status listener.ntap

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 13-SEP-2024 18:28:17

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.30.15.33)(PORT=1521)))
    STATUS of the LISTENER
    ------------------------
    Alias                     listener.ntap
    Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    Start Date                13-SEP-2024 18:15:51
    Uptime                    0 days 0 hr. 12 min. 25 sec
    Trace Level               off
    Security                  ON: Local OS Authentication
    SNMP                      OFF
    Listener Parameter File   /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    Listener Log File         /u01/app/oracle/diag/tnslsnr/ip-172-30-15-111/listener.ntap/alert/log.xml
    Listening Endpoints Summary...
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=172.30.15.33)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ip-172-30-15-111.ec2.internal)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
    Services Summary...
    Service "21f0b5cc1fa290e2e0636f0f1eacfd43.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "21f0b74445329119e0636f0f1eacec03.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "21f0b83929709164e0636f0f1eacacc3.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "NTAP.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "NTAPXDB.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb1.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb2.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb3.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    The command completed successfully

    **Oracle listener now listens on vip for database connection**
  5. Fügen Sie der Oracle-Ressourcengruppe die Einhängepunkte /u01, /u02 und /u03 hinzu.

    pcs resource create u01 ocf:heartbeat:Filesystem device='172.30.15.95:/orapm01_u01' directory='/u01' fstype='nfs' options='rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536' --group oracle
    pcs resource create u02 ocf:heartbeat:Filesystem device='172.30.15.95:/orapm01_u02' directory='/u02' fstype='nfs' options='rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536' --group oracle
    pcs resource create u03 ocf:heartbeat:Filesystem device='172.30.15.95:/orapm01_u03' directory='/u03' fstype='nfs' options='rw,bg,hard,vers=3,proto=tcp,timeo=600,rsize=65536,wsize=65536' --group oracle
  6. Erstellen Sie eine PCS-Monitor-Benutzer-ID in Oracle DB.

    [root@ip-172-30-15-111 ec2-user]# su - oracle
    Last login: Fri Sep 13 18:12:24 UTC 2024 on pts/0
    [oracle@ip-172-30-15-111 ~]$ sqlplus / as sysdba

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Sep 13 19:08:41 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.


    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> CREATE USER c##ocfmon IDENTIFIED BY "XXXXXXXX";

    User created.

    SQL> grant connect to c##ocfmon;

    Grant succeeded.

    SQL> exit
    Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0
  7. Fügen Sie der Oracle-Ressourcengruppe eine Datenbank hinzu.

    pcs resource create ntap ocf:heartbeat:oracle sid='NTAP' home='/u01/app/oracle/product/19.0.0/NTAP' user='oracle' monuser='C##OCFMON' monpassword='XXXXXXXX' monprofile='DEFAULT' --group oracle
  8. Fügen Sie der Oracle-Ressourcengruppe einen Datenbank-Listener hinzu.

    pcs resource create listener ocf:heartbeat:oralsnr sid='NTAP' listener='listener.ntap' --group=oracle
  9. Aktualisieren Sie alle Standortbeschränkungen für Ressourcen in der Oracle-Ressourcengruppe auf den primären Knoten als bevorzugten Knoten.

    pcs constraint location privip prefers ip-172-30-15-111.ec2.internal
    pcs constraint location vip prefers ip-172-30-15-111.ec2.internal
    pcs constraint location u01 prefers ip-172-30-15-111.ec2.internal
    pcs constraint location u02 prefers ip-172-30-15-111.ec2.internal
    pcs constraint location u03 prefers ip-172-30-15-111.ec2.internal
    pcs constraint location ntap prefers ip-172-30-15-111.ec2.internal
    pcs constraint location listener prefers ip-172-30-15-111.ec2.internal
    [root@ip-172-30-15-111 ec2-user]# pcs constraint config
    Location Constraints:
      Resource: listener
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: ntap
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: privip
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: u01
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: u02
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: u03
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
      Resource: vip
        Enabled on:
          Node: ip-172-30-15-111.ec2.internal (score:INFINITY)
    Ordering Constraints:
    Colocation Constraints:
    Ticket Constraints:
  10. Überprüfen Sie die Konfiguration der Oracle-Ressourcen.

    pcs status
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 19:25:32 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 19:23:40 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-111.ec2.internal
        * u01       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u02       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u03       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * ntap      (ocf::heartbeat:oracle):         Started ip-172-30-15-111.ec2.internal
        * listener  (ocf::heartbeat:oralsnr):        Started ip-172-30-15-111.ec2.internal

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

HA-Validierung nach der Bereitstellung

Details

Nach der Bereitstellung ist es wichtig, einige Tests und Validierungen durchzuführen, um sicherzustellen, dass der PCS Oracle-Datenbank-Failovercluster richtig konfiguriert ist und wie erwartet funktioniert. Die Testvalidierung umfasst verwaltetes Failover und simulierte unerwartete Ressourcenausfälle und deren Wiederherstellung durch den Cluster-Schutzmechanismus.

  1. Validieren Sie die Knotenumzäunung, indem Sie die Umzäunung des Standby-Knotens manuell auslösen und beobachten, dass der Standby-Knoten nach einem Timeout offline geschaltet und neu gestartet wurde.

    pcs stonith fence <standbynodename>
    [root@ip-172-30-15-111 ec2-user]# pcs stonith fence ip-172-30-15-5.ec2.internal
    Node: ip-172-30-15-5.ec2.internal fenced
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 21:58:45 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 21:55:12 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-111.ec2.internal ]
      * OFFLINE: [ ip-172-30-15-5.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-111.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-111.ec2.internal
        * u01       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u02       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u03       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * ntap      (ocf::heartbeat:oracle):         Started ip-172-30-15-111.ec2.internal
        * listener  (ocf::heartbeat:oralsnr):        Started ip-172-30-15-111.ec2.internal

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled
  2. Simulieren Sie einen Datenbank-Listener-Fehler, indem Sie den Listener-Prozess beenden, und beobachten Sie, dass PCS den Listener-Fehler überwacht und ihn innerhalb weniger Sekunden neu gestartet hat.

    [root@ip-172-30-15-111 ec2-user]# ps -ef | grep lsnr
    oracle    154895       1  0 18:15 ?        00:00:00 /u01/app/oracle/product/19.0.0/NTAP/bin/tnslsnr listener.ntap -inherit
    root      217779  120186  0 19:36 pts/0    00:00:00 grep --color=auto lsnr
    [root@ip-172-30-15-111 ec2-user]# kill -9 154895

    [root@ip-172-30-15-111 ec2-user]# su - oracle
    Last login: Thu Sep 19 14:58:54 UTC 2024
    [oracle@ip-172-30-15-111 ~]$ lsnrctl status listener.ntap

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 13-SEP-2024 19:36:51

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.30.15.33)(PORT=1521)))
    TNS-12541: TNS:no listener
     TNS-12560: TNS:protocol adapter error
      TNS-00511: No listener
       Linux Error: 111: Connection refused
    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=EXTPROC1521)))
    TNS-12541: TNS:no listener
     TNS-12560: TNS:protocol adapter error
      TNS-00511: No listener
       Linux Error: 111: Connection refused

    [oracle@ip-172-30-15-111 ~]$ lsnrctl status listener.ntap

    LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 19-SEP-2024 15:00:10

    Copyright (c) 1991, 2022, Oracle.  All rights reserved.

    Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=172.30.15.33)(PORT=1521)))
    STATUS of the LISTENER
    ------------------------
    Alias                     listener.ntap
    Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
    Start Date                16-SEP-2024 14:00:14
    Uptime                    3 days 0 hr. 59 min. 56 sec
    Trace Level               off
    Security                  ON: Local OS Authentication
    SNMP                      OFF
    Listener Parameter File   /u01/app/oracle/product/19.0.0/NTAP/network/admin/listener.ora
    Listener Log File         /u01/app/oracle/diag/tnslsnr/ip-172-30-15-111/listener.ntap/alert/log.xml
    Listening Endpoints Summary...
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=172.30.15.33)(PORT=1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=EXTPROC1521)))
      (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ip-172-30-15-111.ec2.internal)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
    Services Summary...
    Service "21f0b5cc1fa290e2e0636f0f1eacfd43.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "21f0b74445329119e0636f0f1eacec03.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "21f0b83929709164e0636f0f1eacacc3.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "NTAP.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "NTAPXDB.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb1.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb2.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    Service "ntap_pdb3.ec2.internal" has 1 instance(s).
      Instance "NTAP", status READY, has 1 handler(s) for this service...
    The command completed successfully
  3. Simulieren Sie einen Datenbankfehler, indem Sie den pmon-Prozess beenden, und beobachten Sie, dass PCS den Datenbankfehler überwacht und ihn innerhalb weniger Sekunden neu gestartet hat.

    **Make a remote connection to ntap database**

    [oracle@ora_01 ~]$ sqlplus system@//172.30.15.33:1521/NTAP.ec2.internal

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Sep 13 15:42:42 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Enter password:
    Last Successful login time: Thu Sep 12 2024 13:37:28 -04:00

    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAP
    ip-172-30-15-111.ec2.internal


    SQL>

    **Kill ntap pmon process to simulate a failure**

    [root@ip-172-30-15-111 ec2-user]# ps -ef | grep pmon
    oracle    159247       1  0 18:27 ?        00:00:00 ora_pmon_NTAP
    root      230595  120186  0 19:44 pts/0    00:00:00 grep --color=auto pmon
    [root@ip-172-30-15-111 ec2-user]# kill -9 159247

    **Observe the DB failure**

    SQL> /
    select instance_name, host_name from v$instance
    *
    ERROR at line 1:
    ORA-03113: end-of-file on communication channel
    Process ID: 227424
    Session ID: 396 Serial number: 4913


    SQL> exit
    Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    **Reconnect to DB after reboot**

    [oracle@ora_01 ~]$ sqlplus system@//172.30.15.33:1521/NTAP.ec2.internal

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Sep 13 15:47:24 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Enter password:
    Last Successful login time: Fri Sep 13 2024 15:42:47 -04:00

    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAP
    ip-172-30-15-111.ec2.internal


    SQL>
  4. Validieren Sie ein verwaltetes Datenbank-Failover vom Primär- zum Standby-Knoten, indem Sie den Primärknoten in den Standby-Modus versetzen, um ein Failover der Oracle-Ressourcen auf den Standby-Knoten durchzuführen.

    pcs node standby <nodename>
    **Stopping Oracle resources on primary node in reverse order**

    [root@ip-172-30-15-111 ec2-user]# pcs node standby ip-172-30-15-111.ec2.internal
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 20:01:16 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 20:01:08 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Node ip-172-30-15-111.ec2.internal: standby (with active resources)
      * Online: [ ip-172-30-15-5.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-5.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-111.ec2.internal
        * u01       (ocf::heartbeat:Filesystem):     Stopping ip-172-30-15-111.ec2.internal
        * u02       (ocf::heartbeat:Filesystem):     Stopped
        * u03       (ocf::heartbeat:Filesystem):     Stopped
        * ntap      (ocf::heartbeat:oracle):         Stopped
        * listener  (ocf::heartbeat:oralsnr):        Stopped

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

    **Starting Oracle resources on standby node in sequencial order**

    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 20:01:34 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 20:01:08 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Node ip-172-30-15-111.ec2.internal: standby
      * Online: [ ip-172-30-15-5.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-5.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-5.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-5.ec2.internal
        * u01       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-5.ec2.internal
        * u02       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-5.ec2.internal
        * u03       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-5.ec2.internal
        * ntap      (ocf::heartbeat:oracle):         Starting ip-172-30-15-5.ec2.internal
        * listener  (ocf::heartbeat:oralsnr):        Stopped

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

    **NFS mount points mounted on standby node**

    [root@ip-172-30-15-5 ec2-user]# df -h
    Filesystem                 Size  Used Avail Use% Mounted on
    devtmpfs                   7.7G     0  7.7G   0% /dev
    tmpfs                      7.7G   33M  7.7G   1% /dev/shm
    tmpfs                      7.7G   17M  7.7G   1% /run
    tmpfs                      7.7G     0  7.7G   0% /sys/fs/cgroup
    /dev/xvda2                  50G   21G   30G  41% /
    tmpfs                      1.6G     0  1.6G   0% /run/user/1000
    172.30.15.95:/orapm01_u01   48T   47T  840G  99% /u01
    172.30.15.95:/orapm01_u02  285T  285T  840G 100% /u02
    172.30.15.95:/orapm01_u03  190T  190T  840G 100% /u03
    tmpfs                      1.6G     0  1.6G   0% /run/user/54321

    **Database opened on standby node**

    [oracle@ora_01 ~]$ sqlplus system@//172.30.15.33:1521/NTAP.ec2.internal

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Sep 13 16:34:08 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Enter password:
    Last Successful login time: Fri Sep 13 2024 15:47:28 -04:00

    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select name, open_mode from v$database;

    NAME      OPEN_MODE
    --------- --------------------
    NTAP      READ WRITE

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAP
    ip-172-30-15-5.ec2.internal


    SQL>
  5. Validieren Sie ein Failback einer verwalteten Datenbank vom Standby- zum Primärknoten, indem Sie den primären Knoten aus dem Standby-Modus entfernen, und beobachten Sie, dass das Failback der Oracle-Ressourcen aufgrund der bevorzugten Knoteneinstellung automatisch erfolgt.

    pcs node unstandby <nodename>
    **Stopping Oracle resources on standby node for failback to primary**

    [root@ip-172-30-15-111 ec2-user]# pcs node unstandby ip-172-30-15-111.ec2.internal
    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 20:41:30 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 20:41:18 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-5.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Stopping ip-172-30-15-5.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Stopped
        * u01       (ocf::heartbeat:Filesystem):     Stopped
        * u02       (ocf::heartbeat:Filesystem):     Stopped
        * u03       (ocf::heartbeat:Filesystem):     Stopped
        * ntap      (ocf::heartbeat:oracle):         Stopped
        * listener  (ocf::heartbeat:oralsnr):        Stopped

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

    **Starting Oracle resources on primary node for failback**

    [root@ip-172-30-15-111 ec2-user]# pcs status
    Cluster name: ora_ec2nfsx
    Cluster Summary:
      * Stack: corosync (Pacemaker is running)
      * Current DC: ip-172-30-15-111.ec2.internal (version 2.1.7-5.1.el8_10-0f7f88312) - partition with quorum
      * Last updated: Fri Sep 13 20:41:45 2024 on ip-172-30-15-111.ec2.internal
      * Last change:  Fri Sep 13 20:41:18 2024 by root via root on ip-172-30-15-111.ec2.internal
      * 2 nodes configured
      * 8 resource instances configured

    Node List:
      * Online: [ ip-172-30-15-5.ec2.internal ip-172-30-15-111.ec2.internal ]

    Full List of Resources:
      * clusterfence        (stonith:fence_aws):     Started ip-172-30-15-5.ec2.internal
      * Resource Group: oracle:
        * privip    (ocf::heartbeat:awsvip):         Started ip-172-30-15-111.ec2.internal
        * vip       (ocf::heartbeat:IPaddr2):        Started ip-172-30-15-111.ec2.internal
        * u01       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u02       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * u03       (ocf::heartbeat:Filesystem):     Started ip-172-30-15-111.ec2.internal
        * ntap      (ocf::heartbeat:oracle):         Starting ip-172-30-15-111.ec2.internal
        * listener  (ocf::heartbeat:oralsnr):        Stopped

    Daemon Status:
      corosync: active/enabled
      pacemaker: active/enabled
      pcsd: active/enabled

    **Database now accepts connection on primary node**

    [oracle@ora_01 ~]$ sqlplus system@//172.30.15.33:1521/NTAP.ec2.internal

    SQL*Plus: Release 19.0.0.0.0 - Production on Fri Sep 13 16:46:07 2024
    Version 19.18.0.0.0

    Copyright (c) 1982, 2022, Oracle.  All rights reserved.

    Enter password:
    Last Successful login time: Fri Sep 13 2024 16:34:12 -04:00

    Connected to:
    Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
    Version 19.18.0.0.0

    SQL> select instance_name, host_name from v$instance;

    INSTANCE_NAME
    ----------------
    HOST_NAME
    ----------------------------------------------------------------
    NTAP
    ip-172-30-15-111.ec2.internal


    SQL>

Damit ist die Oracle HA-Validierung und Lösungsdemonstration in AWS EC2 mit Pacemaker-Clustering und Amazon FSx ONTAP als Datenbankspeicher-Backend abgeschlossen.

Oracle-Backup, -Wiederherstellung und -Klonen mit SnapCenter

Details

NetApp empfiehlt das SnapCenter UI-Tool zur Verwaltung von Oracle-Datenbanken, die in AWS EC2 und Amazon FSx ONTAP bereitgestellt werden. Siehe TR-4979"Vereinfachtes, selbstverwaltetes Oracle in VMware Cloud auf AWS mit gastmontiertem FSx ONTAP" Abschnitt Oracle backup, restore, and clone with SnapCenter Weitere Informationen zum Einrichten von SnapCenter und zum Ausführen der Workflows zum Sichern, Wiederherstellen und Klonen von Datenbanken.

Wo Sie weitere Informationen finden

Weitere Informationen zu den in diesem Dokument beschriebenen Informationen finden Sie in den folgenden Dokumenten und/oder auf den folgenden Websites:
