SnapCenter Integration für IBM DB2 Database
Änderungen vorschlagen
PDFs
In diesem Dokument werden die Besonderheiten der SnapCenter-Integration für die in einer SAP-Umgebung verwendete IBM DB2-Datenbank beschrieben.
Einführung
Das Dokument soll keine Schritt-für-Schritt-Beschreibung der Einrichtung der gesamten Umgebung sein, sondern umfasst Konzepte und relevante Details zu:
-
Beispiel für eine Konfigurationsübersicht
-
Beispiellayout
-
Schutz von DB2-Datenbanken
-
Wiederherstellung und Wiederherstellung der DB2-Datenbank
Autor: Michael Schlosser, NetApp
Beispiel für eine Konfigurationsübersicht

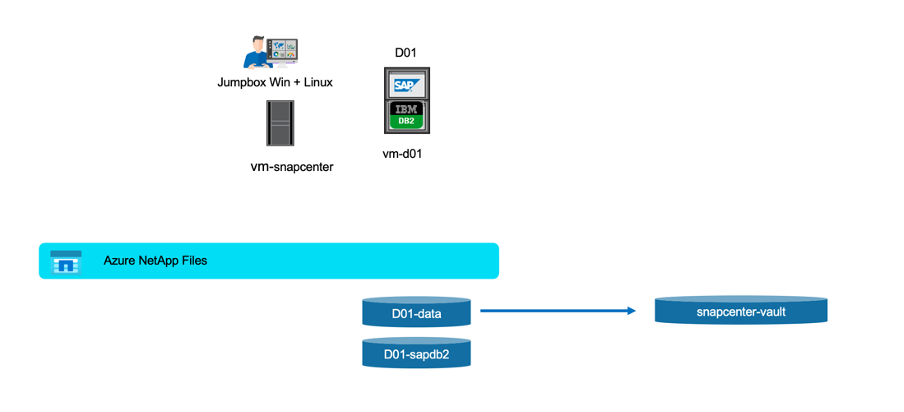

Beispiel für eine Implementierung für das SnapCenter DB2 Plug-in für ein SAP-System auf der Azure Plattform.
|
Diese Implementierung beschreibt die minimal erforderliche Volume-Konfiguration. |
Alternativ könnte die in diesem Abschnitt beschriebene Volume-Struktur "MS Technical Community-Blog"verwendet werden.
Demo-Umgebung
Softwareversionen
| Software | Version |
|---|---|
Linux BS |
SLES FÜR SAP 15 SP5 |
SAP |
SAP NetWeaver 7.5 unterstützt |
DB2 |
10.5.0.7 |
SnapCenter |
6,1 |
DB2-Volume-Design
Das folgende Least-Volume-Layout muss verwendet werden, um Backup-/Recovery- und Klonfälle für die DB2-Datenbank zu ermöglichen. Die Beispielkonfiguration verwendet <SID>: D01.
| Volumenname | Verzeichnis (qtree) auf Volumen | Mount-Punkt auf Server | Kommentar |
|---|---|---|---|
<SID>-sapdb2 |
db2 |
/db2 |
|
/db2/<SID> |
Übergeordnetes Verzeichnis für DB2-bezogene Dateien |
||
/db2/db2<sid> |
Home-Verzeichnis der Benutzer db2 <sid> und DB2 Software |
||
/db2/<SID>/db2dump |
DB2-Diagnoseprotokoll und Dump-Dateien |
||
/db2/<SID>/Backup |
Backup-Speicherort (kann auf einem anderen Volume platziert werden) |
||
/db2/<SID>/log_ARCH |
Offline Redo Logs (möglicherweise auf einem anderen Volume platziert – Snapshot wird ausgelöst) |
||
/db2/<SID>/log_dir |
Online Redo Logs (können auf einem anderen Volume platziert werden – Snapshot wird ausgelöst) |
||
<sid>-Lösungen m |
/Home/<sid>-Programm m |
Home Verzeichnis der Benutzer <sid> Hmm |
|
<sid> auslassen |
/Home/<sid> |
Home Verzeichnis des Benutzers <sid> |
|
Usrsaptrans |
/Usr/sap/trans |
Transportverzeichnis |
|
<SID> |
/Usr/sap/<SID> |
Usr sap |
|
<SID> |
/Sapmnt/<SID> |
SAP GlobalHost-Verzeichnis |
|
<SID>-Daten |
sapdata1 |
/db2/<SID>/sapdata1 |
DB-Daten |
sapdata2 |
/db2/<SID>/sapdata2 |
DB-Daten |
|
sapdata3 |
/db2/<SID>/sapdata3 |
DB-Daten |
|
sapdata4 |
/db2/<SID>/sapdata4 |
DB-Daten |
|
saptmp1 |
/db2/<SID>/saptmp1 |
DB Temp-Dateien |
|
saptmp2 |
/db2/<SID>/saptmp2 |
DB Temp-Dateien |
|
saptmp3 |
/db2/<SID>/saptmp3 |
DB Temp-Dateien |
|
saptmp4 |
/db2/<SID>/saptmp4 |
DB Temp-Dateien |
|
Db2 <sid> |
/db2/<SID>/db2<sid> |
Instanzdateien |
Da die automatische Ermittlung standardmäßig für das DB2-Plug-in aktiviert ist, wird ein Snapshot für Volumes erstellt, die den folgenden Dateipfaden entsprechen.
Schritte zum Schutz von Datenbank D01
-
Prüfen Sie die Dateiverteilung gemäß dem Beispiellayout
-
Prüfen Sie die Voraussetzungen für den Host (vm-d01).
-
Voraussetzungen für die Datenbank prüfen (D01)
-
SnapCenter-Agent auf Host bereitstellen/installieren (vm-d01)
-
Erstellen Sie die Ressourcenkonfiguration der SnapCenter-Instanz
Voraussetzungen auf Host
Weitere aktuelle Informationen finden Sie hier:
Bevor Sie einen Host hinzufügen und das Plug-in-Paket für Linux installieren, müssen Sie alle Anforderungen erfüllen.
-
Wenn Sie iSCSI verwenden, muss der iSCSI-Dienst ausgeführt werden.
-
Sie können entweder die passwortbasierte Authentifizierung für den Root- oder nicht-Root-Benutzer oder die SSH-Schlüsselauthentifizierung verwenden.
-
Das SnapCenter-Plug-in für Unix-Dateisysteme kann von einem Benutzer installiert werden, der kein Root-Benutzer ist. Sie sollten jedoch die sudo-Berechtigungen für den nicht-Root-Benutzer konfigurieren, um den Plug-in-Prozess zu installieren und zu starten. Nach der Installation des Plug-ins werden die Prozesse als effektiver nicht-Root-Benutzer ausgeführt.
-
Anmeldedaten mit Authentifizierungsmodus als Linux für den Installationsbenutzer erstellen.
-
Sie müssen Java 11 auf Ihrem Linux-Host installiert haben.
-
Stellen Sie sicher, dass Sie nur die zertifizierte Version von JAVA 11 auf dem Linux-Host installiert haben
-
Informationen zum Herunterladen von JAVA finden Sie unter Java Downloads für alle Betriebssysteme
-
Sie sollten bash als Standard-Shell für die Plug-in-Installation verwenden.
Voraussetzungen für die Datenbank – Aktivieren Sie Protokollierung und Backups
|
|
Um Offline-Protokolle zu aktivieren, ist ein vollständiges Offline-Backup der Datenbank erforderlich. In der Regel ist es bereits für produktive Systeme aktiviert. |
-
Verzeichnisse für Backup und log_ARCH erstellen (/db2/D01/Backup, /sybase/D01/log_ARCH)
-
Logarchmeth1 aktivieren (als OS-user db2d01)
-
db2-Update db cfg für D01 mit logarchmeth1-LAUFWERK:/db2/D01/log_ARCH/
-
-
Offline-Backup erstellen (als OS-user db2d01)
-
Db2STOP-Kraft
-
Db2start Admin-Modus eingeschränkter Zugriff
-
db2 Backup db D01 auf /db2/D01/Backup
-
db2 aktiviert db D01
-
Bereitstellen des SnapCenter-Agenten auf der Host-vm-d01
Weitere Informationen finden Sie im "SnapCenter-Dokumentation".
Wählen Sie IBM DB2 und Unix File Systems Plugins aus.
|
|

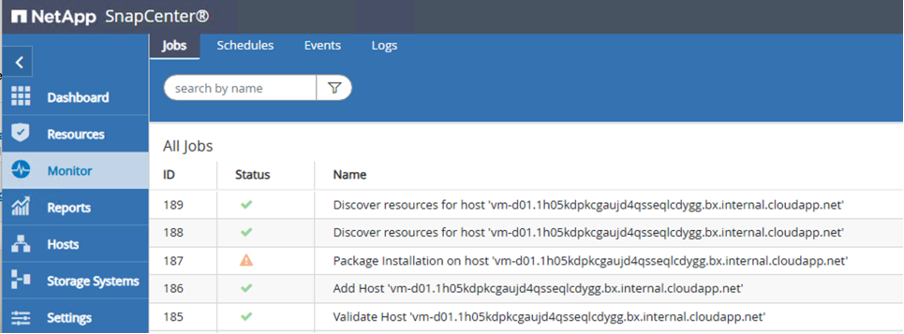

Nach der Installation wird eine Erkennung der Datenbanken auf dem Host ausgelöst. |
Ressourcenkonfiguration für Datenbank D01 erstellen
Wählen Sie erkannte Ressource D01
Konfigurieren Sie Den Snapshot-Namen
Es sind keine spezifischen Anwendungseinstellungen erforderlich. Konfigurieren Sie Richtlinien- und Benachrichtigungseinstellungen nach Bedarf.
Und beenden Sie die Konfiguration.
Sequenz zum Wiederherstellen von System D01
-
SAP System D01 stoppen (einschließlich Datenbank)
-
SnapCenter-Sicherung wiederherstellen (Volume D01-Daten)
-
Unmounten Sie Dateisysteme
-
Volume Wiederherstellen
-
Mounten Sie Dateisysteme
-
Initialisieren Sie die Datenbank als Spiegel db
-
-
Datenbank D01 wiederherstellen (mit db2 Rollforward)
-
Starten Sie SAP System D01
Datenbank D01 wiederherstellen
-
Beenden Sie SAP System + DB D01 auf Host vm-d01
-
User d01adm: Stopp
-
-
Backup Wiederherstellen
-
SnapCenter GUI: Wählen Sie erforderliche Sicherung für Wiederherstellung
-
Für die ANF Implementierung – nur vollständige Ressource verfügbar
-

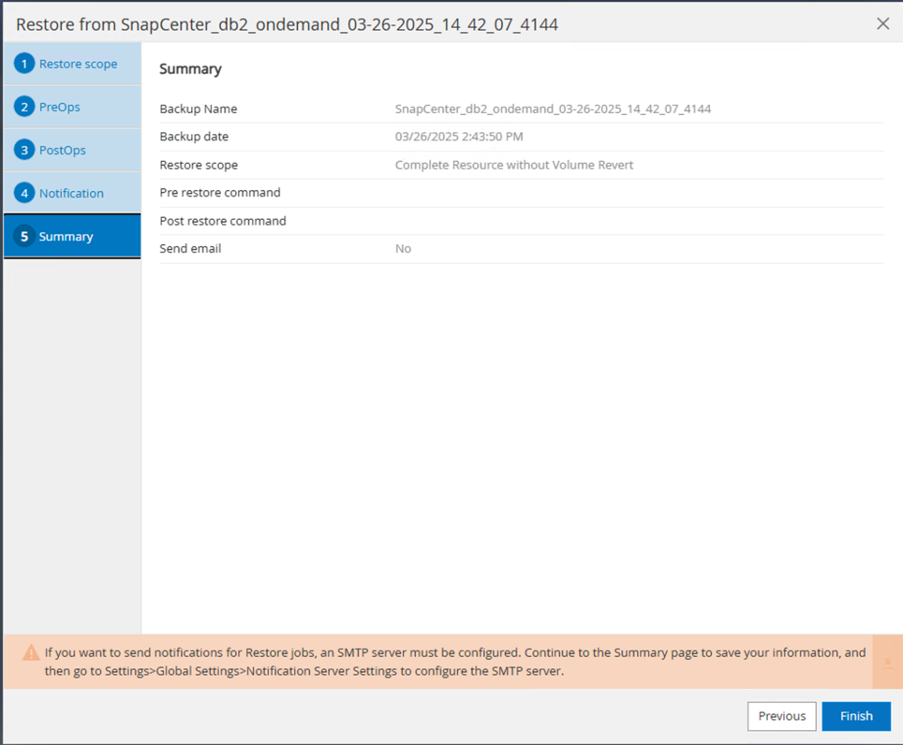

Die Zusammenfassung wird angezeigt und mit „Fertig stellen“ wird die eigentliche Wiederherstellung gestartet.
|
|
„Db2inidb D01 als Spiegel“ wird im Rahmen des SnapCenter-Wiederherstellungs-Workflows ausgeführt. |
-
Überprüfen Sie den Wiederherstellungsstatus Datenbank D01 (als Benutzer db2d01)
-
db2 Rollforward db D01 Abfragestatus
-
-
Datenbank nach Bedarf wiederherstellen – hier ist eine verlustfreie Wiederherstellung angestachelt (als Benutzer db2d01)
-
db2 Rollforward db D01 zum Ende der Protokolle
-
-
Stoppen Sie die Datenbankwiederherstellung und Online-Datenbank D01 (als Benutzer db2d01)
-
db2 Rollforward db D01 Stopp
-
-
SAP-System starten (als Benutzer d01adm)
-
Startsap
-
Zusätzliche Informationen und Versionsverlauf
Folgende neu kodierte Demos stehen zur Unterstützung der Dokumentation zur Verfügung.
Sehen Sie sich die folgenden Dokumente und/oder Websites an, um mehr über die in diesem Dokument beschriebenen Informationen zu erfahren:
-
SAP-Hinweise (Anmeldung erforderlich)
-
83000 - DB2/390: Backup- und Recovery-Optionen: https://me.sap.com/notes/83000
-
594301 - DB6: Admin Tools und Split Mirror: https://me.sap.com/notes/594301
-
-
NetApp Produktdokumentation: https://www.netapp.com/support-and-training/documentation/
-
"NetApp SAP-Lösungen – Informationen zu Anwendungsfällen, Best Practices und Vorteilen"
Versionsverlauf
| Version | Datum | Versionsverlauf des Dokuments |
|---|---|---|
Version 1.0 |
April 2025 |
Erste Version – Backup / Recovery DB2-Datenbank |
