Konfigurieren Sie SR-IOV-Netzwerkschnittstellen für SAP HANA auf SUSE KVM

11/12/2025 Beitragende

PDFs

Konfigurieren Sie SR-IOV-Netzwerkschnittstellen auf SUSE KVM für SAP HANA. Richten Sie virtuelle Funktionen (VFs) ein, weisen Sie diese virtuellen Maschinen (VMs) zu und konfigurieren Sie redundante Netzwerkverbindungen für optimale Leistung und optimalen Speicherzugriff.

Schritt 1: SR-IOV einrichten

Aktivieren und konfigurieren Sie die SR-IOV-Funktionalität in der Adapter-Firmware, um die Erstellung virtueller Funktionen zu ermöglichen.

Dieses Verfahren basiert auf "NVIDIA Enterprise Support Portal | Anleitung zur Konfiguration von SR-IOV für ConnectX-4/ConnectX-5/ConnectX-6 mit KVM (Ethernet)" Die Im SUSE SAP HANA KVM-Leitfaden wird dies anhand einer INTEL-Netzwerkkarte beschrieben.

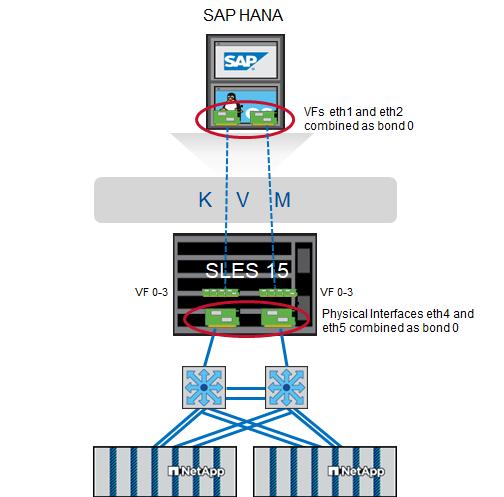

Es wird empfohlen, redundante Ethernet-Verbindungen zu nutzen, indem zwei physische Ports als Trunk/Bond kombiniert werden. Die der VM zugewiesenen virtuellen Ports (VF) müssen auch innerhalb der VM als Trunks konfiguriert werden.

Breite=493, Höhe=409

Bevor Sie beginnen

Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind:

KVM ist installiert
SR-IOV ist im BIOS des Servers aktiviert.
PCI-Passthrough wird aktiviert, indem „intel_iommu=on“ und „iommu=pt“ als Optionen im Bootloader hinzugefügt werden.
Auf den KVM-Hosts und VMs sind die neuesten MLNX_OFED-Treiber installiert.

Jede einer VM zugewiesene VF benötigt eine Bandbreite von mindestens 10 Gbit/s. Erstellen und zuweisen Sie nicht mehr als zwei VFs für einen physischen 25GbE-Port.

Schritte

Führen Sie MFT (Mellanox Firmware Tools) aus:

# mst start
Starting MST (Mellanox Software Tools) driver set
Loading MST PCI module – Success
Loading MST PCI configuration module – Success
Create devices
Unloading MST PCI module (unused) – Success

Gerät lokalisieren:

# mst status
MST modules:
------------
MST PCI module is not loaded
MST PCI configuration module loaded

MST devices:

------------

/dev/mst/mt4125_pciconf0 - PCI configuration cycles access.
domain:bus:dev.fn=0000:ab:00.0 addr.reg=88 data.reg=92 cr_bar.gw_offset=-1

Chip revision is: 00

Überprüfen Sie den Gerätestatus:

mlxconfig -d /dev/mst/mt4125_pciconf0 q |grep -e SRIOV_EN -e NUM_OF_VFS
NUM_OF_VFS 8
SRIOV_EN True(1)_

Aktivieren Sie gegebenenfalls SR-IOV:

mlxconfig -d /dev/mst/mt4125_pciconf0 set SRIOV_EN=1

Maximale Anzahl an VFs festlegen:

mlxconfig -d /dev/mst/mt4125_pciconf0 set  NUM_OF_VFS=4

Starten Sie den Server neu, falls die Funktion aktiviert werden musste oder die maximale Anzahl virtueller Funktionen geändert wurde.

Schritt 2: Virtuelle Schnittstellen erstellen

Erstellen Sie virtuelle Funktionen (VFs) auf den physischen Netzwerkports, um die SR-IOV-Funktionalität zu aktivieren. In diesem Schritt werden pro physischem Port vier VFs erstellt.

Schritte

Gerät finden:

# ibstat

CA 'mlx5_0'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fc
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fd
Link layer: Ethernet
CA 'mlx5_1'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fd
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fd
Link layer: Ethernet

Wenn eine Anleihe erstellt wurde, sähe die Ausgabe wie folgt aus:

# ibstat
CA 'mlx5_bond_0'
CA type: MT4125
Number of ports: 1
Firmware version: 22.36.1010
Hardware version: 0
Node GUID: 0xa088c20300a6f6fc
System image GUID: 0xa088c20300a6f6fc
Port 1:
State: Active
Physical state: LinkUp
Rate: 100
Base lid: 0
LMC: 0
SM lid: 0
Capability mask: 0x00010000
Port GUID: 0xa288c2fffea6f6fc
Link layer: Ethernet
#:/etc/sysconfig/network # cat /sys/class/infiniband/mlx5_bond_0/device/
aerdevcorrectable iommugroup/ resetmethod
aerdevfatal irq resource
aerdevnonfatal link/ resource0
arienabled localcpulist resource0wc
brokenparitystatus localcpus revision
class maxlinkspeed rom
config maxlinkwidth sriovdriversautoprobe
consistentdmamaskbits mlx5_core.eth.0/ sriovnumvfs
urrentlinkspeed mlx5_core.rdma.0/ sriovoffset
currentlinkwidth modalias sriovstride
d3coldallowed msibus sriovtotalvfs
device msiirqs/ sriovvfdevice
dmamaskbits net/ sriovvftotalmsix
driver/ numanode subsystem/
driveroverride pools subsystemdevice
enable power/ subsystemvendor
firmwarenode/ powerstate uevent
infiniband/ ptp/ vendor
infinibandmad/ remove vpd
infinibandverbs/ rescan
iommu/ reset

# ibdev2netdev
mlx5_0 port 1 ==> eth4 (Up)
mlx5_1 port 1 ==> eth5 (Up)

Ermitteln Sie die Gesamtzahl der in der Firmware zulässigen und konfigurierten VFs:

# cat /sys/class/net/eth4/device/sriov_totalvfs
4
# cat /sys/class/net/eth5/device/sriov_totalvfs
4

Ermitteln Sie die aktuelle Anzahl der VFs auf diesem Gerät:

# cat /sys/class/infiniband/mlx5_0/device/sriov_numvfs
0
# cat /sys/class/infiniband/mlx5_1/device/sriov_numvfs
0

Die gewünschte Anzahl an VFs einstellen:

# echo 4 > /sys/class/infiniband/mlx5_0/device/sriov_numvfs
# echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs

Falls Sie bereits eine Verbindung über diese beiden Ports konfiguriert haben, muss der erste Befehl für diese Verbindung ausgeführt werden:

# echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs

Überprüfen Sie den PCI-Bus:

# lspci -D | grep Mellanox

0000:ab:00.0 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
0000:ab:00.1 Ethernet controller: Mellanox Technologies MT2892 Family [ConnectX-6 Dx]
0000:ab:00.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:00.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.2 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.3 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.4 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function
0000:ab:01.5 Ethernet controller: Mellanox Technologies ConnectX Family mlx5Gen Virtual Function

# ibdev2netdev -v

0000:ab:00.0 mlx5_0 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth4 (Up)
0000:ab:00.1 mlx5_1 (MT4125 - 51TF3A5000XV3) Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter fw 22.36.1010 port 1 (ACTIVE) ==> eth6 (Up)
0000:ab:00.2 mlx523 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth6 (Down)
0000:ab:00.3 mlx5_3 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth7 (Down)
0000:ab:00.4 mlx5_4 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth8 (Down)
0000:ab:00.5 mlx5_5 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth9 (Down)
0000:ab:01.2 mlx5_6 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth10 (Down)
0000:ab:01.3 mlx5_7 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth11 (Down)
0000:ab:01.4 mlx5_8 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth12 (Down)
0000:ab:01.5 mlx5_9 (MT4126 - NA) fw 22.36.1010 port 1 (DOWN ) ==> eth13 (Down)

Überprüfen Sie die VF-Konfiguration mithilfe des IP-Tools:

# ip link show
…
6: eth4: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff permaddr a0:88:c2:a6:f6:fc
vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

altname enp171s0f0np0
altname ens3f0np0

7: eth5: <BROADCAST,MULTICAST,SLAVE,UP,LOWER_UP> mtu 9000 qdisc mq master bond0 state UP mode DEFAULT group default qlen 1000

link/ether a0:88:c2:a6:f6:fd brd ff:ff:ff:ff:ff:ff
vf 0 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 1 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 2 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off
vf 3 link/ether 00:00:00:00:00:00 brd ff:ff:ff:ff:ff:ff, spoof checking off, link-state auto, trust off, query_rss off

altname enp171s0f1np1
altname ens3f1np1
…

Schritt 3: VFs beim Systemstart aktivieren

Konfigurieren Sie die VF-Einstellungen so, dass sie auch nach Systemneustarts erhalten bleiben, indem Sie systemd-Dienste und Startskripte erstellen.

Erstelle eine systemd-Unit-Datei /etc/systemd/system/after.local mit folgendem Inhalt:

[Unit]
Description=/etc/init.d/after.local Compatibility
After=libvirtd.service Requires=libvirtd.service

[Service]
Type=oneshot
ExecStart=/etc/init.d/after.local
RemainAfterExit=true

[Install]
WantedBy=multi-user.target

Erstelle das Skript /etc/init.d/after.local:

#! /bin/sh
#
#
# ...
echo 4 > /sys/class/infiniband/mlx5_bond_0/device/sriov_numvfs
echo 4 > /sys/class/infiniband/mlx5_1/device/sriov_numvfs

Stellen Sie sicher, dass die Datei ausgeführt werden kann:
```
# cd /etc/init.d/
# chmod 750 after.local
```

Schritt 4: Weisen Sie der VM die virtuellen Schnittstellen zu.

Weisen Sie die erstellten virtuellen Funktionen der SAP HANA VM als PCI-Hostgeräte mithilfe von virt-manager zu.

Starten Sie virt-manager.
Öffnen Sie die gewünschte VM.
Wählen Sie Hardware hinzufügen. +

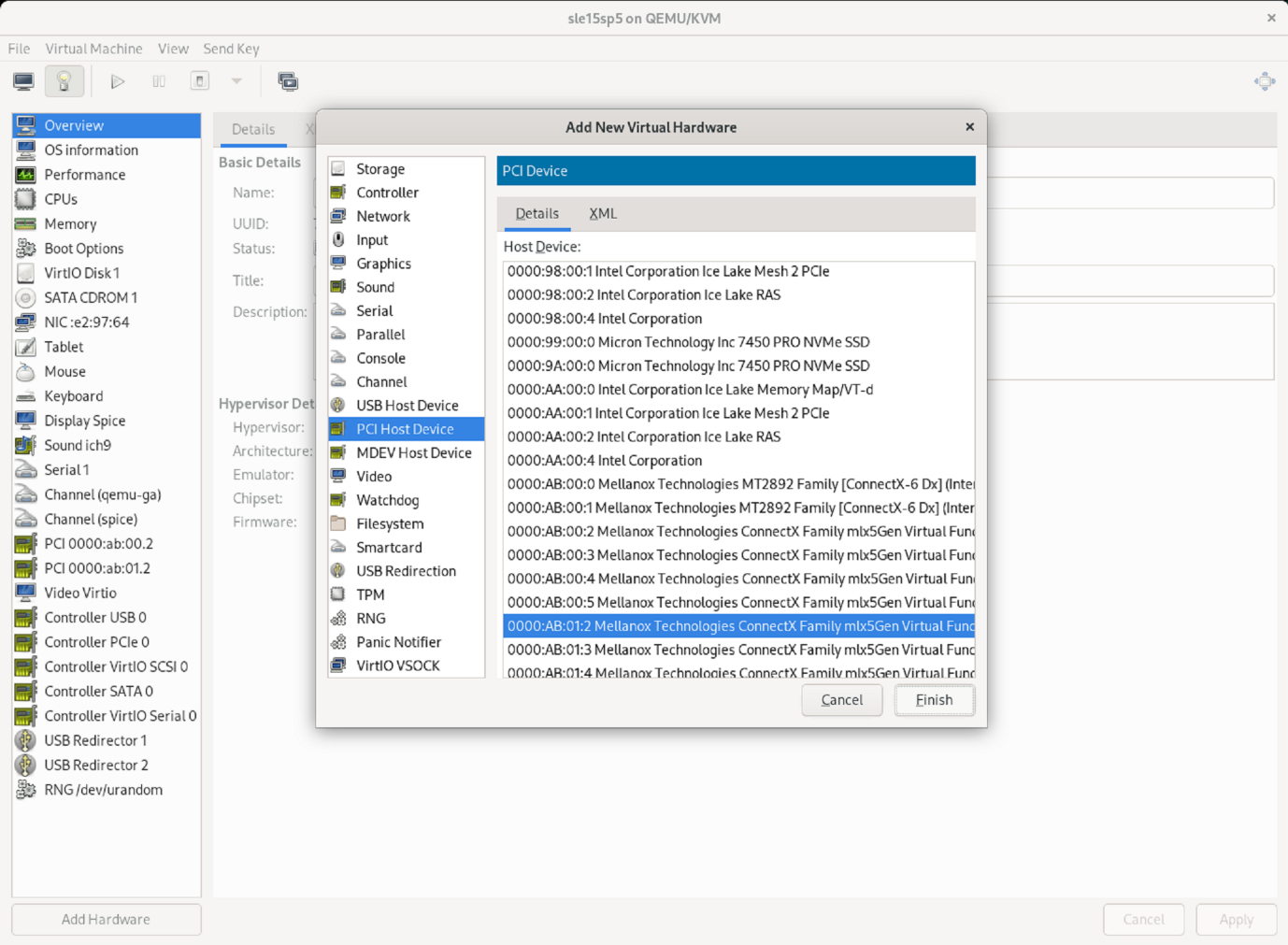

Wählen Sie die gewünschte virtuelle Netzwerkkarte aus dem ersten physischen Port in der Liste der PCI-Hostgeräte aus und klicken Sie auf „Fertigstellen“.

In diesem Beispiel gehören 0000.AB:00:2 - 0000.AB:00:4 zum ersten physischen Port und 0000.AB:01:2 - 0000.AB:01:4 zum zweiten physischen Port.
Wählen Sie den nächsten virtuellen NIC-Port aus der Liste der PCI-Hostgeräte, verwenden Sie einen virtuellen Port vom zweiten physischen Port und wählen Sie Fertigstellen.
Anschließend werden die virtuellen Schnittstellen der VM zugewiesen und die VM kann gestartet werden. +

Schritt 5: Netzwerkschnittstellen innerhalb der VM konfigurieren

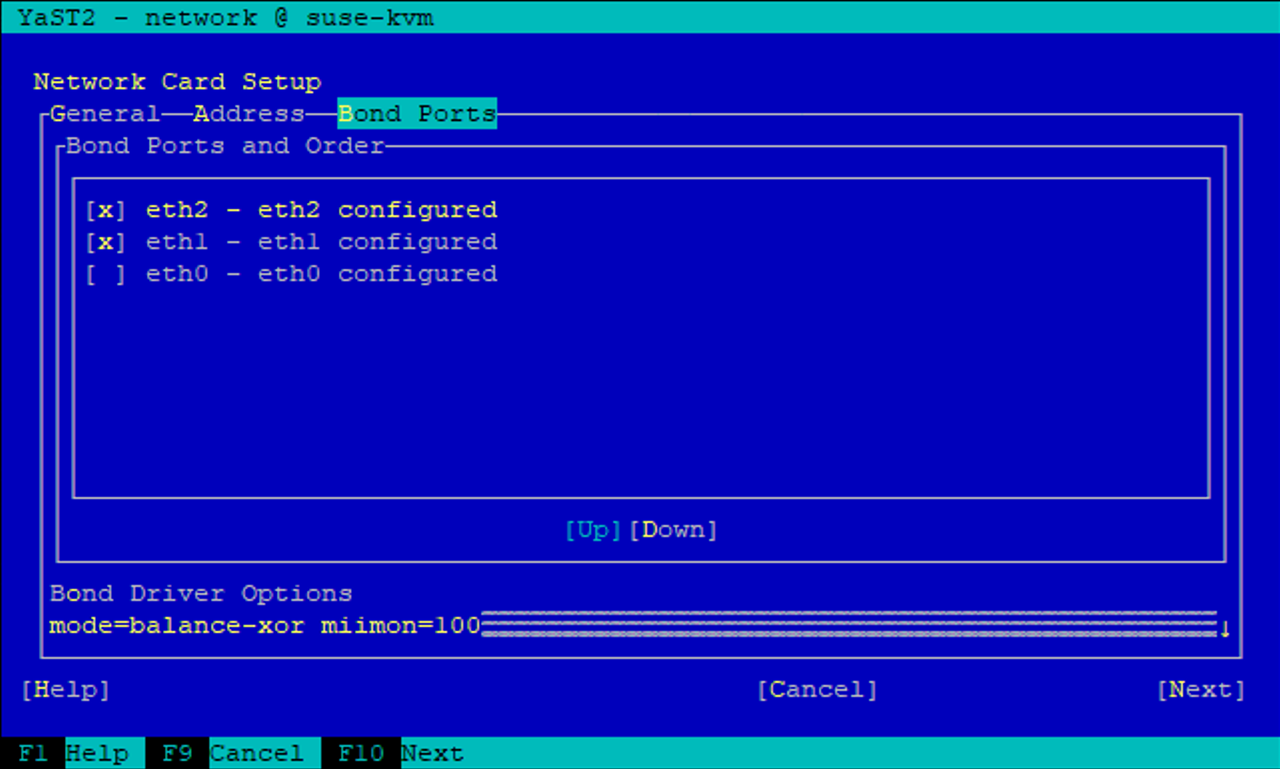

Melden Sie sich in der VM an und konfigurieren Sie die beiden VFs als Bond. Wählen Sie entweder Modus 0 oder Modus 2. Verwenden Sie LACP nicht, da LACP nur an physischen Ports verwendet werden kann. Die folgende Abbildung zeigt eine Modus-2-Konfiguration mit YAST.

Breite=601, Höhe=335

Wie geht es weiter?

Nachdem Sie die SR-IOV-Netzwerkschnittstellen konfiguriert haben,"Fibre Channel-Netzwerk konfigurieren" wenn FCP als Speicherprotokoll verwendet werden soll.
