Einsetzen eines Nutanix Compute-Clusters mit ONTAP Storage

Beitragende netapp-jsnyder
Änderungen vorschlagen
PDFs

Beschrieben wird das Deployment eines Nutanix Compute Clusters, der Storage von NetApp ONTAP nutzt. Dazu gehören der Download der AOS- und AHV-Installationspakete, die Einrichtung von Foundation Central, das Imaging und Onboarding der Compute-Knoten, die Erstellung des Clusters und anschließend die Anbindung an ONTAP Storage.

Schritte

  1. Herunterladen der AOS und AHV Installationspakete.

    Weitere Informationen finden sich in "Herunterladen der AOS und AHV Installationspakete".

  2. Foundation Central einrichten.

    Nutanix Foundation Central (FCA) ist das empfohlene Deployment Tool zum Erstellen von Images der unterstützten OEM-Server und zum Erstellen des Nutanix Compute Clusters.

    1. Der Download des Foundation Installationspakets und das Einsetzen der Foundation VM sind erforderlich.

    2. Das "Einrichtung von Foundation Central" ist zu vervollständigen.

    3. Falls erforderlich, erfolgt eine Aktualisierung der Management-IP-Adresse und der Netzwerkeinstellungen.

    4. Der Zugriff auf die Foundation Central Weboberfläche erfolgt über die konfigurierte IP-Adresse.

      Hinweis Falls das Foundation Central Deployment fehlschlägt, sollten Sie sich bei der FCA VM anmelden, k3d cluster delete fccluster ausführen und den Einrichtungsprozess anschließend erneut starten.

    Weitere Informationen finden sich in "Installation der Foundation VM".

  3. Hochladen der Installationsabbilder für AOS und AHV.

    Mit Foundation Central image management sind folgende Aufgaben möglich:

    1. Die AOS- und AHV-Images in Foundation Central hochladen.

    2. Es ist sicherzustellen, dass die Images für das Deployment verfügbar sind.

  4. Rechenknoten erkennen und abbilden.

    Eine der folgenden Optionen steht zur Auswahl.

    Option A: Hardwareanbieter (empfohlen)

    Mit einem "Hardwareanbieter" lassen sich Knotenabbildung und Onboarding automatisieren.

    1. Konfiguration einer Hardwareanbieterverbindung mit HPE iLO oder Dell iDRAC.

    2. Automatische Ermittlung der Zielserver.

    3. Auswahl der hochgeladenen AOS- und AHV-Images.

    4. Die direkte Bereitstellung eines Images auf den Knoten über Foundation Central ist möglich.

      Option B: Manuelles Imaging

      Wenn die Erkennung des Hardwareanbieters nicht verfügbar ist, kommt "manuelle Bildgebung" zum Einsatz.

      Vor Beginn sollten die folgenden Voraussetzungen erfüllt sein:

      • Der UEFI-Bootmodus ist aktiviert.

      • Secure Boot ist deaktiviert.

      • Die Out-of-Band-Netze (OOB) und Datennetze sind erreichbar.

      • Zwischen den Hosts und Foundation Central besteht keine Zeitabweichung.

      • Für jeden Host steht eine AHV IP-Adresse zur Verfügung.

        Hinweis Dem Standard-VLAN sollten keine IP-Adressen aus einem Subnetz zugewiesen werden, das sich mit dem Adressraum 192.168.5.0/24 überschneidet.

    5. Erstellung sicherer Claim-Token.

    6. Die AHV-Installations-ISO wird auf jedem Rechenknoten eingebunden.

    7. AHV manuell starten und installieren.

  5. Einbindung der Knoten.

    Beim Onboarding werden die erkannten Server bei der Foundation Central Appliance registriert und für Workflows zur Erstellung von Images oder Clustern vorbereitet.

    1. Auszuwählen sind die ermittelten AHV-Hosts.

    2. Beginn des Onboarding-Prozesses.

    3. Es ist zu überprüfen, ob alle Knoten im Knoteninventar angezeigt werden.

      Nach Abschluss des Onboardings sind die Hosts bereit für die Clustererstellung.

  6. Erstellen des Nutanix Clusters.

    1. Auswahl der eingebundenen Knoten.

    2. Anschließend wird Cluster erstellen ausgewählt.

    3. Angabe der Clusterkonfigurationsinformationen.

    4. Die IP-Adressen der Controller-VMs (CVM) werden bei entsprechender Aufforderung eingegeben.

      Der Workflow zur Clustererstellung umfasst folgende Schritte:

      • Setzt die CVMs ein.

      • Installation von AOS.

      • Konfiguriert Cluster-Services.

      • Führt Validierungsprüfungen durch.

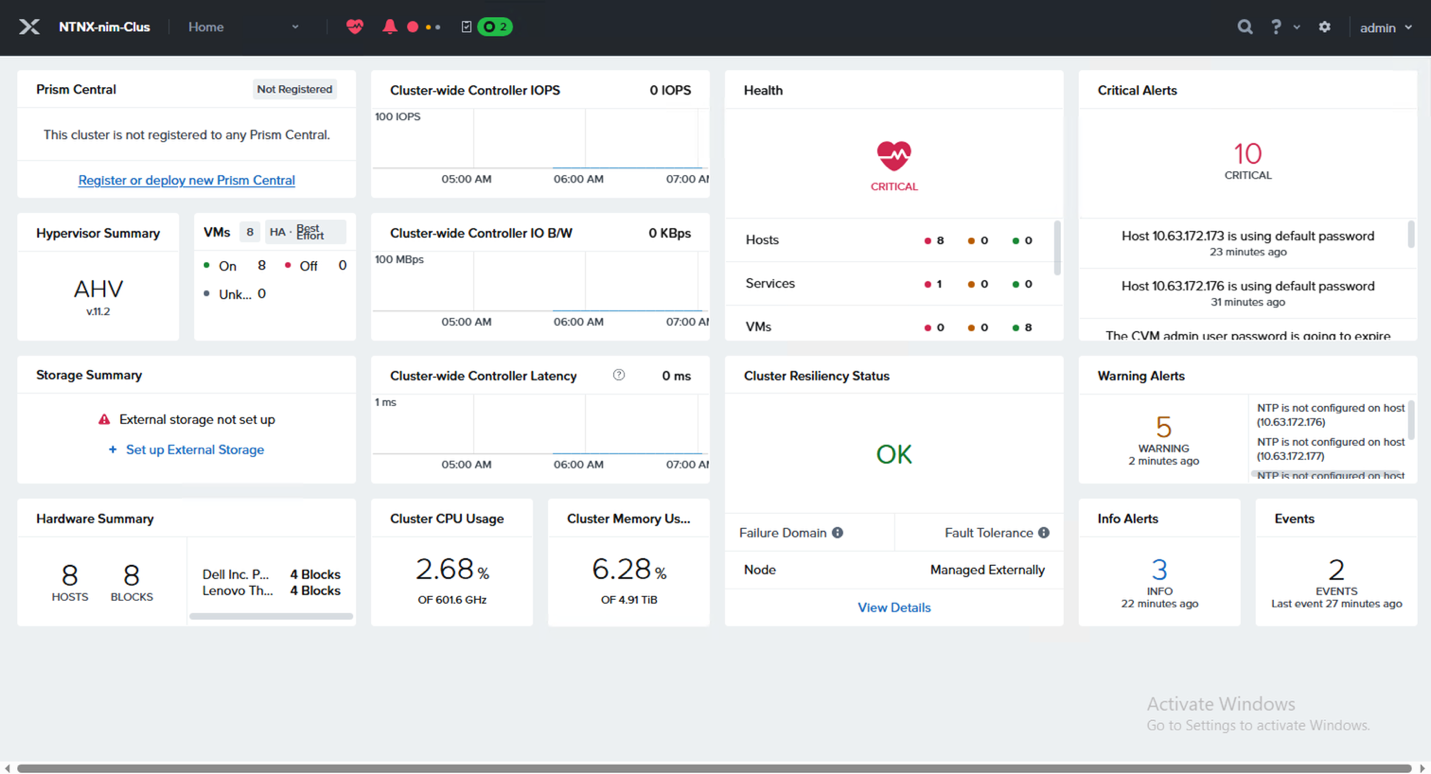

        Prism Element Startseite eines neu erstellten Nutanix Clusters, auf dem AHV ausgeführt wird

    Hinweis Es darf keine Zeitabweichung zwischen den Knoten vorliegen. Fehler bei der Uhrzeitsynchronisation können dazu führen, dass das Cluster Deployment fehlschlägt und der Prozess neu gestartet werden muss.

  7. Verbindung von ONTAP Storage mit dem Nutanix Compute-Cluster.

    Nachdem der Nutanix Cluster betriebsbereit ist, sind folgende Schritte auszuführen:

    1. Die Konnektivität zwischen allen AHV Hosts und den ONTAP NFS Daten LIFs ist zu überprüfen.

    2. Hinzufügen der ONTAP NFS Exporte zum Nutanix Cluster.

    3. Das Einbinden der exportierten FlexVol NFS-Freigaben.

    4. Überprüfung des Zugriffs zum lesen/schreiben.

    5. Transparenz und Verfügbarkeit des Datastore bestätigen.

      Sie können den eingebundenen NFS Storage für Folgendes verwenden:
