Designoptionen mit VMware Cloud Foundation und ONTAP
Änderungen vorschlagen
PDFs
Sie können mit VCF 9 neu beginnen oder vorhandene Bereitstellungen wiederverwenden, um mit VCF 9 und ONTAP eine Private Cloud-Umgebung zu erstellen. Informieren Sie sich über beliebte Design-Blueprints für VCF 9 und erfahren Sie, wie NetApp -Produkte einen Mehrwert bieten.
Speicheroptionen
VMware Cloud Foundation mit ONTAP unterstützt eine Vielzahl von Speicherkonfigurationen, um unterschiedliche Anforderungen an Leistung, Skalierbarkeit und Verfügbarkeit zu erfüllen. In den folgenden Tabellen sind die wichtigsten und zusätzlichen Speicheroptionen zusammengefasst, die für Ihre Umgebung verfügbar sind.
| Produktfamilie | VMFS auf FC | NFSv3 |
|---|---|---|
ASA A-Serie und C-Serie |
Ja |
Nein |
AFX |
Nein |
Ja |
AFF A-Serie und C-Serie |
Ja |
Ja |
FAS |
Ja |
Ja |
| Produktfamilie | VMFS auf FC | VMFS auf iSCSI | VMFS auf NVMe-oF | NFSv3 | NFSv4.1 |
|---|---|---|---|---|---|
ASA A-Serie und C-Serie |
Ja |
Ja |
Ja |
Nein |
Nein |
AFX |
Nein |
Nein |
Nein |
Ja |
Ja |
AFF A-Serie und C-Serie |
Ja |
Ja |
Ja |
Ja |
Ja |
FAS |
Ja |
Ja |
Ja |
Ja |
Ja |
Blaupausen
Die folgenden Blueprints veranschaulichen gängige Bereitstellungsmodelle für VMware Cloud Foundation und ONTAP in verschiedenen Site- und Ressourcenszenarien.
VCF-Flotte an einem einzigen Standort mit minimalem Platzbedarf
Dieser Entwurf dient der Bereitstellung von Management- und Workload-Komponenten in einem einzelnen vSphere Cluster mit minimalem Ressourcenaufwand. Es werden VMFS- und NFSv3-Principal-Datastores sowie eine einfache Bereitstellungsoption mit einer Zwei-Knoten-Konfiguration unterstützt.
Um den Ressourcenverbrauch zu minimieren, verwenden Sie nach Möglichkeit eine vorhandene ONTAP -Tools-Instanz. Falls nicht verfügbar, ist ein einzelner Knoten mit einem kleinen Profil geeignet. Das SnapCenter Plug-in for VMware vSphere schützt virtuelle Maschinen und Datenspeicher mithilfe nativer Snapshots und Replikation auf ein anderes ONTAP -Speicherarray.
|
Wenn Ihnen die Ressourcen fehlen, um VCF zu erkunden, bieten viele Cloud-Anbieter VCF als Service an und ONTAP ist als First-Party-Service von Cloud-Anbietern verfügbar. |
Weitere Details zu diesem Design sind unter "Technische Dokumentation von Broadcom zur VCF-Flotte an einem einzigen Standort mit minimalem Platzbedarf" zu finden.
VCF-Flotte an einem einzigen Standort
Dieser Entwurf ist für Kunden mit einem einzigen primären Rechenzentrum gedacht, die auf die Hochverfügbarkeit von Anwendungen angewiesen sind. Normalerweise handelt es sich dabei um eine einzelne VCF-Umgebung. Sie können ASA für Block-Workloads und AFF für Datei-/Unified-Workloads verwenden.
Content Repository teilt VM-Vorlagen und Container-Registries über VCF-Domänen hinweg. Beim Hosten auf FlexGroup Volume ist die FlexCache -Funktion für den Abonnement-Datenspeicher verfügbar.
|
Das Hosten von VMs auf FlexCache Datastore wird nicht unterstützt. |
Eine einzelne Instanz von ONTAP Tools im HA-Modus kann alle vCenter in der VCF-Flotte verwalten. Weitere Informationen finden Sie im"Konfigurationsgrenzen von ONTAP -Tools" für weitere Informationen. ONTAP -Tools lassen sich in die intelligente Gruppierung von VCF SSO und VCF OPS integrieren, um den Zugriff auf mehrere vCenter in derselben Benutzeroberfläche zu ermöglichen.
Sie müssen das SnapCenter Plug-in auf jeder vCenter-Instanz bereitstellen, um VM und Datastore zu schützen.
Die speicherrichtlinienbasierte Verwaltung wird zusammen mit vSphere Supervisor zur Steuerung der Control-VMs von VKS verwendet. Tags werden zentral in VCF Ops verwaltet. NetApp Trident CSI wird mit VKS für den Anwendungssicherungsschutz unter Verwendung nativer Array-Funktionen eingesetzt. Bei Verwendung von vSphere CSI werden Details zu persistenten Volumes sowohl in vCenter als auch in VCF Automation angezeigt.
Weitere Einzelheiten zu diesem Entwurf sind unter "Technische Dokumentation von Broadcom zur VCF-Flotte an einem einzigen Standort" zu finden.
VCF-Flotte mit mehreren Standorten in einer einzigen Region
Dieses Design ist für Kunden gedacht, die Cloud-ähnliche Dienste mit höherer Verfügbarkeit bereitstellen, indem sie Arbeitslasten auf verschiedene Fehlerdomänen verteilen.
Für VMFS-Datenspeicher bietet SnapMirror Active Sync eine Active-Active-Speichereinheit zur Verwendung mit vSphere Metro Storage Cluster. Der einheitliche Zugriffsmodus bietet transparentes Speicher-Failover, während der nicht einheitliche Zugriffsmodus bei einem Fehlerdomänenfehler einen Neustart der VM erfordert.
Für NFS-Datenspeicher sorgt SnapMirror Active Sync für NAS (mit ONTAP 9.19.1 und höher) oder ONTAP MetroCluster mit vSphere Metro Storage Cluster für Hochverfügbarkeit. Ein Mediator verhindert Split-Brain-Szenarien und kann nun auf der NetApp Console gehostet werden.
VM-Platzierungsregeln steuern VMs innerhalb derselben Fehlerdomäne für Managementdomänenkomponenten.
ONTAP tools bieten eine Benutzeroberfläche zum Einrichten von SnapMirror Aktiv/Aktiv-Synchronisierungsbeziehungen für iSCSI und FC. Storage-Systeme beider Fehlerdomänen müssen in ONTAP tools und im SnapCenter Plug-in für VMware vSphere registriert sein.
Sie können 3-2-1-Backup-Richtlinien mit NetApp Backup and Recovery for VMs über SnapMirror und SnapMirror to Cloud implementieren. Sie können Wiederherstellungen von jedem der drei Standorte aus durchführen.
Trident Protect oder NetApp Console Backup and Recovery für Kubernetes schützt VKS Cluster-Anwendungen.
Weitere Informationen sind im "Technische Dokumentation von Broadcom zur VCF-Flotte mit mehreren Standorten in einer einzigen Region" zu finden.

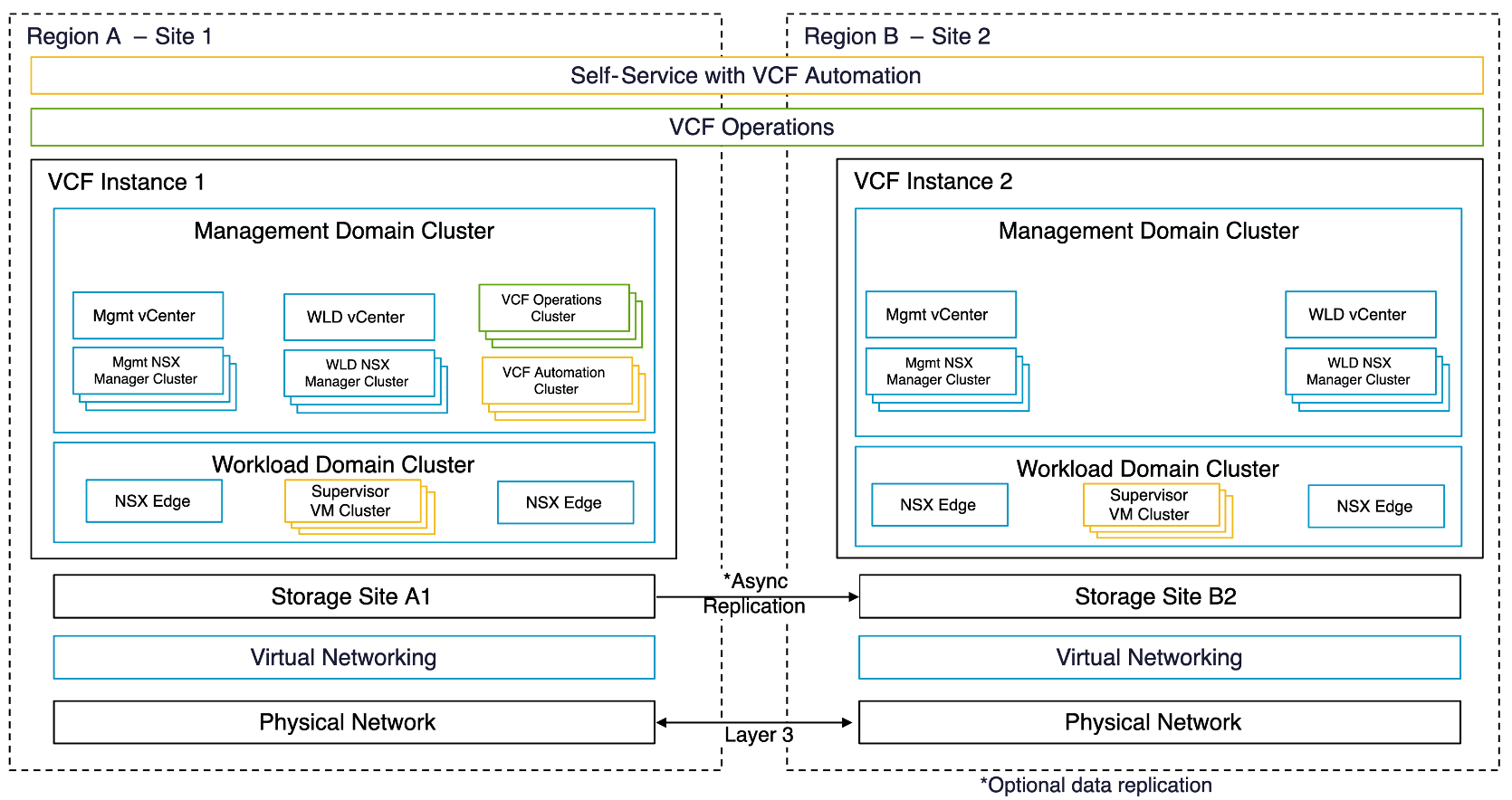

VCF-Flotte mit mehreren Standorten in mehreren Regionen
Dieses Design ist für weltweit verteilte Kunden gedacht und bietet Dienste in unmittelbarer Nähe sowie Lösungen zur Notfallwiederherstellung.
Die Notfallwiederherstellung für VMs kann mit VMware Protect and Recovery oder NetApp Console Disaster Recovery verwaltet werden. ONTAP tools bieten den SRA (Storage Replication Adapter) zur Orchestrierung von Speicheroperationen mit ONTAP.
| Produktfamilie | SnapMirror aktive Synchronisierung | SnapMirror Active Sync für NAS | MetroCluster |
|---|---|---|---|
ASA A-Serie und C-Serie |
Ja |
Nein |
Ja |
AFX |
Nein |
Ja |
NA |
AFF A-Serie und C-Serie |
Ja |
Ja |
Ja |
FAS |
Nein |
Nein |
Ja |
ONTAP -Tools bieten eine Benutzeroberfläche für die Einrichtung der Datenspeicherreplikation. Die NetApp Console kann auch zur Replikation zwischen Speicherarrays verwendet werden. Das SnapCenter Plug-in for VMware vSphere nutzt vorhandene SnapMirror -Beziehungen für SnapShots.
Weitere Informationen sind im "Technische Dokumentation von Broadcom zur VCF-Flotte mit mehreren Standorten in mehreren Regionen" zu finden.
VCF-Flotte mit mehreren Standorten in einer einzigen Region und zusätzlichen Regionen
Dieses Design berücksichtigt sowohl die Verfügbarkeit als auch die Notfallwiederherstellung von VMs und VKS-Anwendungen.
ASA, AFX, AFF und FAS unterstützen diese Designoption.
Sie können ONTAP Tools oder die NetApp Console verwenden, um die Replikationsbeziehung einzurichten.
Weitere Informationen sind in der "Technische Dokumentation von Broadcom zur VCF-Flotte mit mehreren Standorten in einer einzelnen Region und zusätzlichen Regionen" zu finden.
