Konfiguration eines Stretch-Clusters für eine Workload-Domäne mit SnapMirror active sync (SAN und NAS)
Änderungen vorschlagen
PDFs
In diesem Anwendungsfall wird die Vorgehensweise zur Konfiguration eines Stretch-Clusters für eine Workload-Domäne unter Verwendung von SnapMirror active sync mit ONTAP tools for VMware vSphere dargestellt (ONTAP tools 10.6 unterstützt FC und iSCSI). ONTAP unterstützt SnapMirror active sync sowohl für SAN (mit iSCSI, Fibre Channel und NVMe over Fabrics) als auch für NAS (NFSv3 und NFSv4.1).
Für SAN werden sowohl uniforme als auch nicht-uniforme gestreckte Clusterkonfigurationen unterstützt. Im Fall von NAS handelt es sich um eine Aktiv/Passiv-Konfiguration mit ONTAP 9.19.1.
|
Die Host-Proximity-Einstellungen werden in Verbindung mit der Multipath-Konfiguration verwendet, um die optimale Pfadauswahl für den Speicherdatenverkehr sicherzustellen. Die Host-Proximity-Einstellungen werden bei SCSI auf der Initiatorgruppe und bei NVMe-oF auf dem Subsystem konfiguriert. Beispielsweise hat der Host in einer Uniform Host Access-Konfiguration Zugriff auf beide Speichersysteme im Stretched Cluster. In der Multipath-Konfiguration werden die optimalen und nicht optimalen Pfade anhand der Host-Proximity-Einstellungen konfiguriert. |
Szenarioübersicht

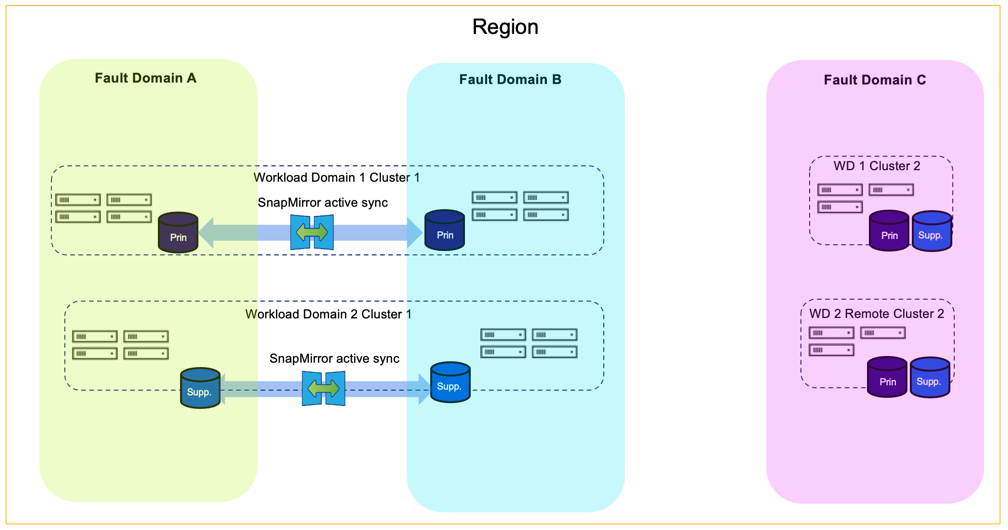

Die Datenspeicher in der VCF Workload-Domäne können mit SnapMirror active sync geschützt werden, um eine Stretch Cluster-Lösung bereitzustellen. Der Schutz erfolgt auf Datenspeicher-Ebene (Konsistenzgruppe) für SAN und auf SVM-Ebene für NAS.
Voraussetzungen
Hauptspeicher in der Workloaddomäne
Die Workload-Domäne kann entweder durch Import oder durch Erstellung mit dem VCF Ops Tool erstellt werden.
-
Eine Workload-Domäne mit einem beliebigen unterstützten Protokoll erstellen.
-
Für iSCSI- und FC-Datenspeicher siehe "Der vSphere Datenspeicher wird mit ONTAP Tools geschützt"
-
Für NVMe-oF und NFS Datenspeicher zeigt das folgende Video die Schritte zum Schutz der Datenspeicher auf der Workload-Domäne mit SnapMirror active sync.
Zusätzlicher Speicher in der Workloaddomäne
Sobald die Workload-Domäne eingerichtet und betriebsbereit ist, können mithilfe von ONTAP Tools zusätzliche Datenspeicher erstellt und geschützt werden. Weitere Informationen zu SnapMirror active sync finden sich unter "Informationen zu ONTAP SnapMirror Active Sync"
|
Mit ONTAP tools 10.6 und höher können die Datenspeicher auf der Workload-Domäne mit SnapMirror active sync geschützt werden. Die Schritte zum Schutz der Datenspeicher auf der Workload-Domäne mit SnapMirror active sync sind in der folgenden Videodemonstration zu sehen. |
Weitere Informationen
Informationen zur Konfiguration von ONTAP Speichersystemen finden Sie im"ONTAP 9 Dokumentation" Center.
Informationen zur Konfiguration von VCF finden Sie unter"VMware Cloud Foundation-Dokumentation" .
