ONTAP Select vSwitch-Konfiguration und Richtlinien für den Lastausgleich für Zwei-NIC- und Vier-NIC-Konfigurationen.
ONTAP Select unterstützt sowohl Standard- als auch verteilte vSwitch-Konfigurationen. Verteilte vSwitches unterstützen Link-Aggregation-Konstrukte (LACP). Link-Aggregation ist ein gängiges Netzwerkkonzept zur Aggregatbandbreite über mehrere physische Adapter hinweg. LACP ist ein herstellerneutraler Standard. Es bietet ein offenes Protokoll für Netzwerkendpunkte, die Gruppen physischer Netzwerkports zu einem einzigen logischen Kanal zusammenfassen. ONTAP Select kann mit Portgruppen arbeiten, die als Link-Aggregation-Gruppe (LAG) konfiguriert sind. Allerdings empfiehlt NetApp, die einzelnen physischen Ports als einfache Uplink-Ports (Trunk-Ports) zu verwenden, um die LAG-Konfiguration zu vermeiden. In diesen Fällen sind die Best Practices für Standard- und verteilte vSwitches identisch.
In diesem Abschnitt werden die vSwitch-Konfiguration und Richtlinien für den Lastausgleich beschrieben, die sowohl bei Konfigurationen mit zwei als auch mit vier Netzwerkkarten verwendet werden sollten.
Bei der Konfiguration der Portgruppen für ONTAP Select sollten Sie folgende Best Practices beachten: Die Richtlinie für den Lastausgleich auf Portgruppenebene ist Route Based on Originating Virtual Port ID. VMware empfiehlt, STP auf den mit den ESXi Hosts verbundenen Switch-Ports auf Portfast einzustellen.
Alle vSwitch-Konfigurationen erfordern mindestens zwei physische Netzwerkadapter, die zu einem einzigen NIC-Team zusammengefasst sind. ONTAP Select unterstützt eine einzelne 10-Gb-Verbindung für Cluster mit zwei Knoten. Allerdings empfiehlt NetApp, die NIC-Aggregation zu verwenden, um Hardware-Redundanz sicherzustellen.
Auf einem vSphere-Server sind NIC-Teams das Aggregationskonstrukt, das verwendet wird, um mehrere physische Netzwerkadapter zu einem einzigen logischen Kanal zu bündeln, sodass die Netzwerklast auf alle Mitgliedsports verteilt werden kann. Es ist wichtig zu beachten, dass NIC-Teams ohne Unterstützung durch den physischen Switch erstellt werden können. Load-Balancing- und Failover-Richtlinien können direkt auf ein NIC-Team angewendet werden, das keine Kenntnis von der Konfiguration des vorgelagerten Switches hat. In diesem Fall werden Richtlinien nur auf ausgehenden Datenverkehr angewendet.
|
Statische Portkanäle werden von ONTAP Select nicht unterstützt. LACP-fähige Kanäle werden mit verteilten vSwitches unterstützt, aber die Verwendung von LACP-LAGs kann zu einer ungleichmäßigen Lastverteilung zwischen den LAG-Mitgliedern führen. |
Bei Einzelknotenclustern konfiguriert ONTAP Deploy die ONTAP Select VM so, dass sie eine Portgruppe für das externe Netzwerk und entweder dieselbe Portgruppe oder optional eine andere Portgruppe für den Cluster- und Knotenverwaltungsdatenverkehr verwendet. Bei Einzelknotenclustern können Sie der externen Portgruppe die gewünschte Anzahl physischer Ports als aktive Adapter hinzufügen.
Für Multi-Node-Cluster konfiguriert ONTAP Deploy jede ONTAP Select VM so, dass sie eine oder zwei Portgruppen für das interne Netzwerk und separat eine oder zwei Portgruppen für das externe Netzwerk verwendet. Der Cluster- und Knotenverwaltungsdatenverkehr kann entweder dieselbe Portgruppe wie der externe Datenverkehr verwenden oder optional eine separate Portgruppe. Der Cluster- und Knotenverwaltungsdatenverkehr darf nicht dieselbe Portgruppe wie der interne Datenverkehr verwenden.
|
|
ONTAP Select unterstützt maximal vier VMNICs. |
Standard oder verteilter vSwitch und vier physische Ports pro Node
Sie können jedem Node in einem Multi-Node-Cluster vier Portgruppen zuweisen. Jede Portgruppe verfügt über einen einzelnen aktiven physischen Port und drei physische Standby-Ports, wie in der folgenden Abbildung.

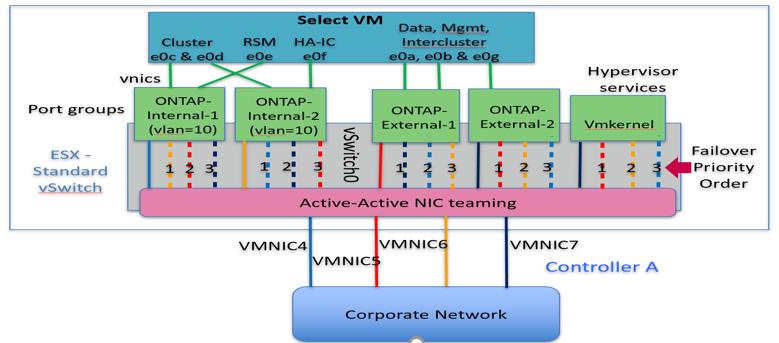

vSwitch mit vier physischen Ports pro Knoten
Die Reihenfolge der Ports in der Standby-Liste ist wichtig. Die folgende Tabelle zeigt ein Beispiel für die physische Portverteilung auf die vier Portgruppen.
Minimale und empfohlene Netzwerkkonfigurationen
| Portgruppe | Externe 1 | Extern 2 | Intern 1 | Intern 2 |
|---|---|---|---|---|
Aktiv |
vmnic0 |
vmnic1 |
vmnic2 |
vmnic3 |
Standby 1 |
vmnic1 |
vmnic0 |
vmnic3 |
vmnic2 |
Standby 2 |
vmnic2 |
vmnic3 |
vmnic0 |
vmnic1 |
Standby 3 |
vmnic3 |
vmnic2 |
vmnic1 |
vmnic0 |
Die folgenden Abbildungen zeigen die Konfigurationen der externen Netzwerkportgruppen aus der vCenter UI (ONTAP-External und ONTAP-External2). Beachten Sie, dass die aktiven Adapter von unterschiedlichen Netzwerkkarten stammen. In dieser Konfiguration sind vmnic 4 und vmnic 5 Dual-Ports auf derselben physischen Netzwerkkarte, während vmnic 6 und vmnic 7 ebenfalls Dual-Ports auf einer separaten Netzwerkkarte sind (vmnic 0 bis 3 werden in diesem Beispiel nicht verwendet). Die Reihenfolge der Standby-Adapter ermöglicht ein hierarchisches Failover, wobei die Ports des internen Netzwerks zuletzt kommen. Die Reihenfolge der internen Ports in der Standby-Liste ist zwischen den beiden externen Portgruppen entsprechend vertauscht.
Teil 1: ONTAP Select Konfigurationen externer Portgruppen

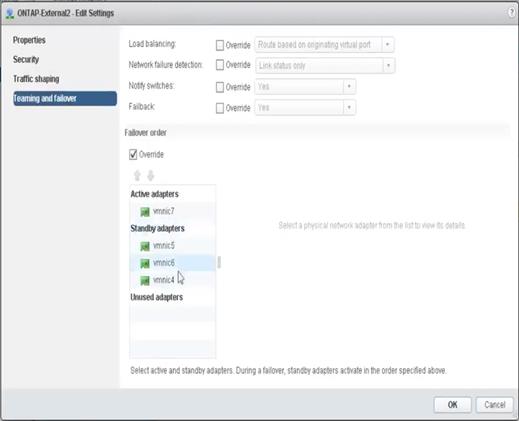

Teil 2: ONTAP Select Konfigurationen externer Portgruppen
Zur besseren Lesbarkeit lauten die Aufgabenstellungen wie folgt:
| ONTAP-External | ONTAP-External2 |
|---|---|
Aktive Adapter: vmnic5 Standby-Adapter: vmnic7, vmnic4, vmnic6 |
Aktive Adapter: vmnic7 Standby-Adapter: vmnic5, vmnic6, vmnic4 |
Die folgenden Abbildungen zeigen die Konfigurationen der internen Netzwerkportgruppen (ONTAP-Internal und ONTAP-Internal2). Beachten Sie, dass die aktiven Adapter von unterschiedlichen Netzwerkkarten stammen. In dieser Konfiguration sind vmnic 4 und vmnic 5 Dual-Ports auf demselben physischen ASIC, während vmnic 6 und vmnic 7 ebenfalls Dual-Ports auf einem separaten ASIC sind. Die Reihenfolge der Standby-Adapter ermöglicht ein hierarchisches Failover, wobei die Ports des externen Netzwerks zuletzt verwendet werden. Die Reihenfolge der externen Ports in der Standby-Liste ist zwischen den beiden internen Portgruppen entsprechend vertauscht.

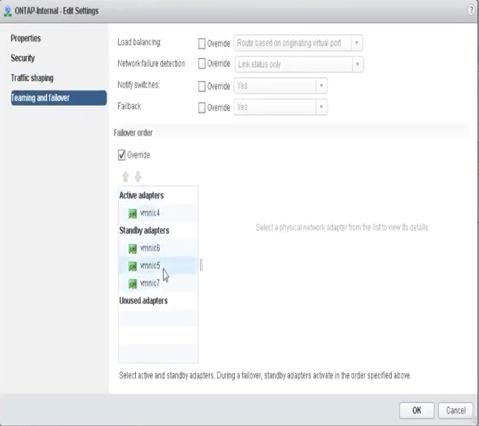

Teil 1: ONTAP Select interne Portgruppen-Konfigurationen
Teil 2: ONTAP Select interne Portgruppen
Zur besseren Lesbarkeit lauten die Aufgabenstellungen wie folgt:
| ONTAP-Intern | ONTAP-Internal2 |
|---|---|
Aktive Adapter: vmnic4 Standby-Adapter: vmnic6, vmnic5, vmnic7 |
Aktive Adapter: vmnic6 Standby-Adapter: vmnic4, vmnic7, vmnic5 |
Standard oder verteilter vSwitch und zwei physische Ports pro Knoten
Bei Verwendung von zwei Hochgeschwindigkeits-Netzwerkkarten (25/40 Gbit/s) ist die empfohlene Portgruppenkonfiguration konzeptionell der Konfiguration mit vier 10-Gbit/s-Adaptern sehr ähnlich. Sie sollten vier Portgruppen verwenden, auch wenn Sie nur zwei physische Adapter nutzen. Die Portgruppenzuordnungen sind wie folgt:
| Portgruppe | Extern 1 (e0a,e0b) | Intern 1 (e0c,e0e) | Intern 2 (e0d,e0f) | Externer 2 (e0g) |
|---|---|---|---|---|
Aktiv |
vmnic0 |
vmnic0 |
vmnic1 |
vmnic1 |
Standby |
vmnic1 |
vmnic1 |
vmnic0 |
vmnic0 |

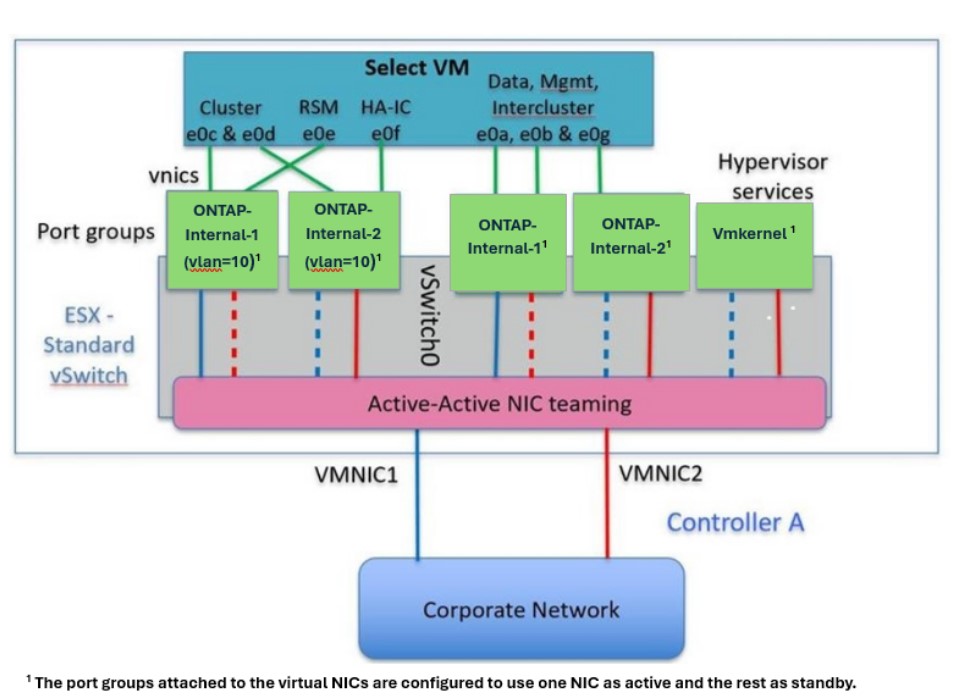

vSwitch mit zwei Hochgeschwindigkeits-Ports (25/40Gb) pro Knoten
Bei Verwendung von zwei physischen Ports (10Gb oder weniger) sollte jede Portgruppe über einen aktiven Adapter und einen Standby-Adapter verfügen, die jeweils entgegengesetzt zueinander konfiguriert sind. Das interne Netzwerk ist nur für Multi-Node ONTAP Select Cluster vorhanden. Für Single-Node-Cluster können beide Adapter in der externen Portgruppe als aktiv konfiguriert werden.
Das folgende Beispiel zeigt die Konfiguration eines vSwitch und der beiden Portgruppen, die für die interne und externe Kommunikation eines Multi-Node-ONTAP Select Clusters zuständig sind. Das externe Netzwerk kann die interne Netzwerk-VMNIC im Falle eines Netzwerkausfalls verwenden, da die internen Netzwerk-VMNICs Teil dieser Portgruppe sind und im Standby-Modus konfiguriert sind. Für das interne Netzwerk gilt das Gegenteil. Das abwechselnde Verwenden der aktiven und Standby-VMNICs zwischen den beiden Portgruppen ist entscheidend für das korrekte Failover der ONTAP Select VMs während Netzwerkausfällen.

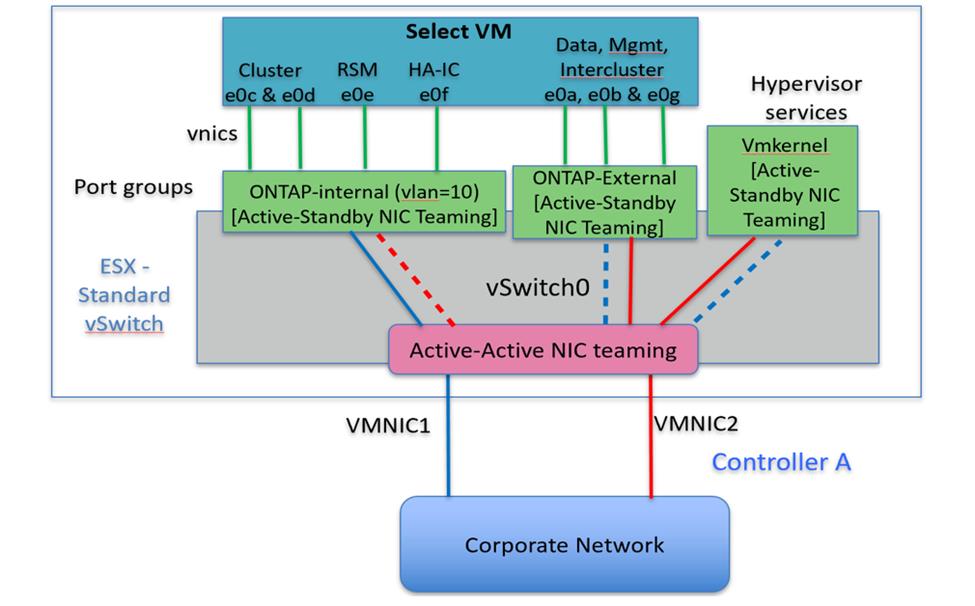

vSwitch mit zwei physischen Ports (10Gb oder weniger) pro Knoten
Verteilter vSwitch mit LACP
Bei Verwendung von verteilten vSwitches in Ihrer Konfiguration kann LACP zur Vereinfachung der Netzwerkkonfiguration eingesetzt werden (obwohl dies nicht empfohlen wird). Die einzige unterstützte LACP-Konfiguration erfordert, dass sich alle VMNICs in einer einzigen LAG befinden. Der Uplink-physische Switch muss an allen Ports im Kanal eine MTU-Größe zwischen 7.500 und 9.000 unterstützen. Die internen und externen ONTAP Select Netzwerke sollten auf Portgruppenebene isoliert sein. Das interne Netzwerk sollte ein nicht routbares (isoliertes) VLAN verwenden. Das externe Netzwerk kann entweder VST, EST oder VGT verwenden.
Die folgenden Beispiele zeigen die verteilte vSwitch-Konfiguration mit LACP.

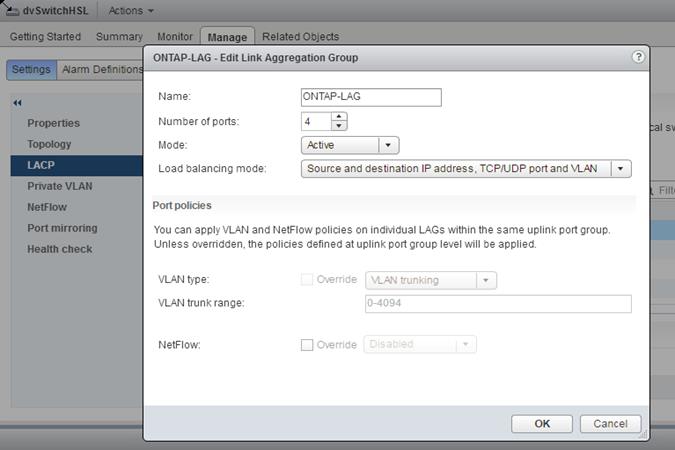

LAG-Eigenschaften bei Verwendung von LACP

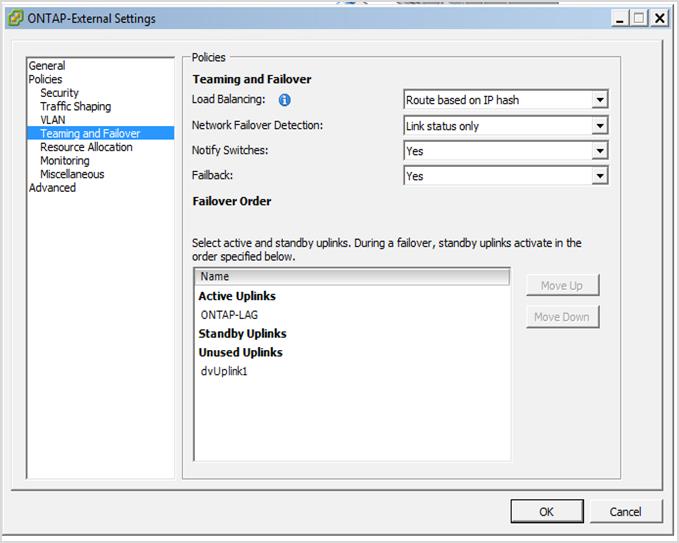

Externe Portgruppenkonfigurationen mit einem verteilten vSwitch und aktiviertem LACP
Interne Portgruppenkonfigurationen mit einem verteilten vSwitch und aktiviertem LACP
|
|
Für LACP müssen Sie die Upstream-Switch-Ports als Portkanal konfigurieren. Bevor Sie diese Konfiguration auf dem verteilten vSwitch aktivieren, stellen Sie sicher, dass ein LACP-fähiger Portkanal korrekt konfiguriert ist. |
