Verkabelungsarbeitsblätter für internen Speicher – DS212C, DS224C oder DS460C

Beitragende netapp-ivanad netapp-jsnyder netapp-lisa

Sie können die ausgefüllten Arbeitsblätter und Verkabelungsbeispiele zur Controller-Stack-Verkabelung verwenden, um Plattformen mit internem Speicher zu verkabeln. Dies gilt für Regale mit IOM12/IOM12B-Modulen.

Hinweis Diese Informationen gelten nicht für Plattformen des FAS25XX.
  • Bei Bedarf können Sie sich auf beziehen "SAS-Verkabelungsregeln und -Konzepte" Weitere Informationen zu unterstützten Konfigurationen, Shelf-zu-Shelf-Konnektivität und Controller-zu-Shelf-Konnektivität

  • Beispiele für Verkabelungen zeigen Controller-zu-Stack-Kabel als solide oder gestrichelt, um Controller-0b/0b1-Port-Verbindungen von Controller-0a-Port-Verbindungen zu unterscheiden.

    Kabelschlüssel für Plattformen mit integriertem Speicher
  • Verkabelungsbeispiele zeigen Controller-zu-Stack-Verbindungen und Shelf-zu-Shelf-Verbindungen in zwei verschiedenen Farben, um die Konnektivität durch IOM A (Domäne A) und IOM B (Domäne B) zu unterscheiden.

    Kabel-Farbschlüssel für Plattformen mit integriertem Speicher

FAS2820 Plattform in einer Multipath HA-Konfiguration ohne externe Shelfs

Das folgende Beispiel zeigt, dass für eine Multipath HA-Konnektivität keine Verkabelung erforderlich ist:

FAS2820 Multipath HA ohne externe Shelfs

FAS2820 Plattform in einer HA-Konfiguration mit drei Pfaden ohne externe Shelfs

Das folgende Verkabelungsbeispiel zeigt die erforderliche Verkabelung zwischen den beiden Controllern, um eine Tri-Path-Konnektivität zu erreichen:

Fas2800 Tri-Path HA-Verkabelung Beispiel ohne externe Regale

FAS2820 Plattform in einer Multipath HA-Konfiguration mit einem Multi-Shelf Stack

Im folgenden Arbeitsblatt und in der Verkabelung wird das Portpaar 0a/0b1 verwendet:

FAS2820 Arbeitsblatt für die HA-Verkabelung mit drei Pfaden
FAS2820 HA-Verkabelung von drei Pfaden zu einem Stack

Plattformen mit internem Storage in einer Multipath HA-Konfiguration mit einem Multi-Shelf Stack

Im folgenden Arbeitsblatt und Verkabelungsbeispiel werden Port-Paar 0a/0b verwendet:

Hinweis Dieser Abschnitt gilt nicht für FAS2820 oder FAS25XX Systeme.
Arbeitsblatt für die Multipath HA-Verkabelung für Plattformen mit internem Storage und einem Stack

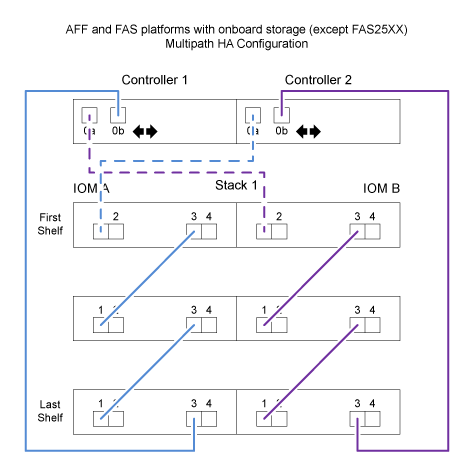

Beispiel: Multipath HA-Verkabelung bei Plattformen mit internem Storage

FAS2600 Serie Multipath-Konfiguration mit einem Multi-Shelf-Stack

Die folgenden Worksheets und Verkabelungsbeispiele verwenden das Port-Paar 0a/0b.

In diesem Beispiel ist der Controller in Steckplatz A des Chassis installiert. Wenn sich ein Controller in Steckplatz A des Chassis befindet, befindet sich sein interner Speicherport (0b) in Domäne A (IOM A). Daher muss Port 0b mit Domäne A (IOM A) im Stack verbunden sein.

Das Arbeitsblatt für die FAS2600-Verkabelung zeigt das Port-Paar für eine Multipath-Konfiguration
Beispiel für eine FAS2600 Multipath-Verkabelung mit Controller im Chassis-Steckplatz 1

In diesem Beispiel ist der Controller in Steckplatz B des Chassis installiert. Wenn sich ein Controller in Steckplatz B des Chassis befindet, befindet sich sein interner Speicherport (0b) in Domäne B (IOM B). Daher muss Port 0b mit Domäne B (IOM B) im Stack verbunden sein.

Das Arbeitsblatt für die FAS2600-Verkabelung zeigt das Port-Paar für eine Multipath-Konfiguration
Beispiel für eine FAS2600 Multipath-Verkabelung mit Controller im Chassis-Steckplatz 2
