Fan-out-Schutz in ONTAP tools

Beitragende netapp-revathid
Änderungen vorschlagen
PDFs

In einem Fan-Out-Schutzszenario ist die Konsistenzgruppe doppelt geschützt: mit synchroner Beziehung auf dem ersten Ziel-ONTAP Cluster und mit asynchroner Beziehung auf dem zweiten Ziel-ONTAP Cluster. Die Workflows zum Erstellen, Bearbeiten und Löschen von SnapMirror Active Sync-Schutz erhalten den synchronen Schutz. Die Workflows für Failover und Reprotect der VMware Live Site Recovery Appliance erhalten den asynchronen Schutz.

Hinweis Fan-Out wird für SVM-Benutzer nicht unterstützt.

Zum Einrichten des Fan-Out-Schutzes werden die drei Standort-Cluster und SVMs miteinander gekoppelt.

Beispiel:

Wenn

Dann

  • Die Konsistenzgruppe der Quelle befindet sich auf Cluster c1 und SVM svm1

  • Die erste Konsistenzgruppe befindet sich auf Cluster c2 und SVM svm2 und

  • Die zweite Konsistenzgruppe befindet sich auf Cluster c3 und SVM svm3

  • Das Cluster-Peering auf dem Quell-ONTAP Cluster wird (C1, C2) und (C1, C3) sein.

  • Das Cluster-Peering auf dem ersten Ziel ONTAP Cluster ist (C2, C1) und (C2, C3) sowie

  • Das Cluster-Peering auf dem zweiten ONTAP Zielcluster wird (C3, C1) und (C3, C2) sein.

  • Das SVM-Peering auf der Quell-SVM ist (svm1, svm2) und (svm1, svm3).

  • Das SVM-Peering auf dem ersten Ziel-SVM ist (svm2, svm1) und (svm2, svm3) sowie

  • Das SVM-Peering auf dem zweiten Ziel-SVM ist (svm3, svm1) und (svm3, svm2).

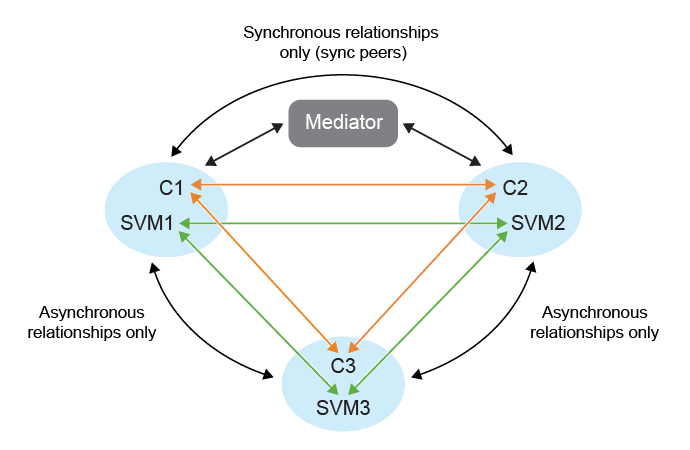

Das folgende Diagramm zeigt die Fan-Out-Schutzkonfiguration: Fan-out-Schutzkonfiguration Fan-out-Schutzbeziehung

Schritte

  1. Wählen Sie einen neuen Platzhalterdatenspeicher aus. Die Auswahlkriterien für den Platzhalterdatenspeicher im Rahmen des phasenweisen Schutzes lauten:

    • Der Platzhalterdatenspeicher sollte nicht im Hostcluster platziert werden, den Sie schützen.

    • Wenn Sie den Platzhalterdatenspeicher in den Hostcluster einbinden müssen, fügen Sie ihn der VMware Live Site Recovery Appliance hinzu, bevor Sie SnapMirror active sync-Schutz einrichten. Mit dieser Konfiguration können Sie den Platzhalterdatenspeicher vom Schutz ausnehmen.

      Weitere Informationen finden Sie unter "Einen Platzhalter-Datenspeicher auswählen"

  2. Fügen Sie Datenspeicher zum Hostclusterschutz hinzu, indem Sie "Geschützten Host-Cluster modifizieren" folgen. Fügen Sie sowohl asynchrone als auch synchrone Richtlinientypen hinzu.
