Vea los gráficos del contador de capacidad de rendimiento para identificar problemas

PDF

Puede ver los gráficos de capacidad de rendimiento utilizados para nodos y agregados en la página Explorador de rendimiento. Esto le permite ver datos detallados sobre la capacidad de rendimiento de los nodos y agregados seleccionados para un período de tiempo específico.

El gráfico de contador estándar muestra los valores de capacidad de rendimiento utilizados para los nodos o agregados seleccionados. El gráfico del contador de desglose muestra los valores de capacidad de rendimiento total para el objeto raíz separados en uso basado en protocolos de usuario versus procesos del sistema en segundo plano. Además, también se muestra la cantidad de capacidad de rendimiento libre.

Nota

Debido a que algunas actividades en segundo plano asociadas con la gestión de sistemas y datos se identifican como cargas de trabajo de usuario y se clasifican como protocolos de usuario, el porcentaje de protocolos de usuario puede parecer artificialmente alto cuando se ejecutan esos procesos. Estos procesos normalmente se ejecutan alrededor de la medianoche cuando el uso del clúster es bajo. Si observa un pico en la actividad del protocolo de usuario alrededor de la medianoche, verifique si los trabajos de respaldo del clúster u otras actividades en segundo plano están configurados para ejecutarse en ese momento.
Pasos

  1. Seleccione la pestaña Explorador desde un nodo o página Landing agregada.

  2. En el panel Gráficos de contador, haga clic en Elegir gráficos y, a continuación, seleccione Perf. Gráfico de capacidad utilizada.

  3. Desplácese hacia abajo hasta que pueda ver el gráfico.

    Los colores del gráfico estándar muestran cuándo el objeto está en el rango óptimo (amarillo), cuándo está subutilizado (verde) y cuándo está sobreutilizado (rojo). El gráfico de desglose muestra detalles de la capacidad de rendimiento solo para el objeto raíz.

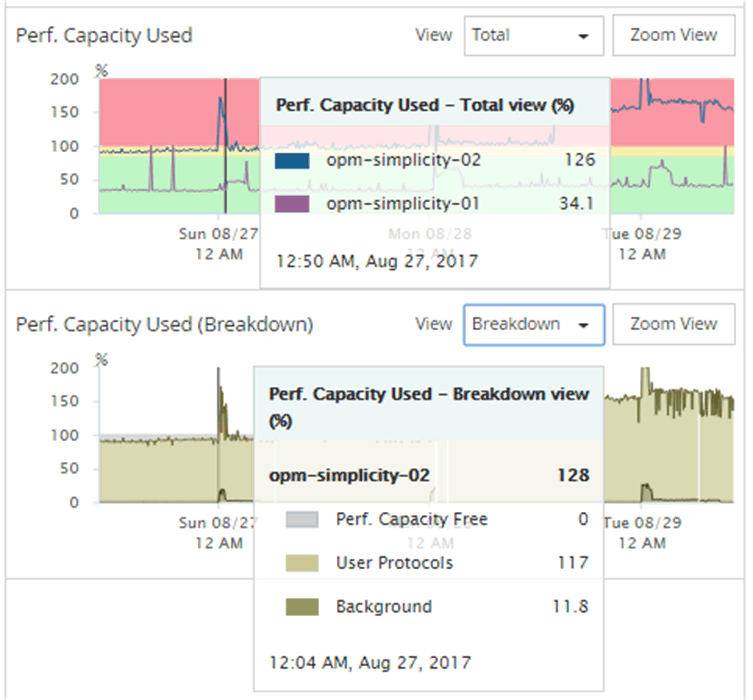

    Una captura de pantalla de la interfaz de usuario que muestra el gráfico de desglose con la capacidad de rendimiento detallada solo para el objeto raíz.

  4. Si desea ver cualquiera de los gráficos en formato de tamaño completo, haga clic en Vista ampliada.

    De esta manera, puede abrir varios gráficos de contadores en ventanas separadas para comparar los valores de capacidad de rendimiento utilizados con los valores de IOPS o MBps durante el mismo período de tiempo.
