Los eventos que activan un cambio o un retroceso hacen que los volúmenes activos se muevan de un clúster a otro en el grupo de recuperación ante desastres. Los volúmenes del clúster que estaban activos y proporcionaban datos a los clientes se detienen, y los volúmenes del otro clúster se activan y comienzan a proporcionar datos. Unified Manager supervisa únicamente aquellos volúmenes que están activos y en ejecución.
Debido a que los volúmenes se mueven de un clúster a otro, se recomienda supervisar ambos clústeres. Una sola instancia de Unified Manager puede monitorear ambos clústeres en una configuración de MetroCluster , pero a veces la distancia entre las dos ubicaciones requiere el uso de dos instancias de Unified Manager para monitorear ambos clústeres. La siguiente figura muestra una única instancia de Unified Manager:
Los volúmenes con p en sus nombres indican los volúmenes principales, y los volúmenes con b en sus nombres son volúmenes de respaldo reflejados creados por SnapMirror.
Durante el funcionamiento normal:
-
El clúster A tiene dos volúmenes activos: Vol1p y Vol2p.
-
El clúster B tiene dos volúmenes activos: Vol3p y Vol4p.
-
El clúster A tiene dos volúmenes inactivos: Vol3b y Vol4b.
-
El clúster B tiene dos volúmenes inactivos: Vol1b y Vol2b.
Unified Manager recopila información relativa a cada uno de los volúmenes activos (estadísticas, eventos, etc.). Las estadísticas Vol1p y Vol2p son recopiladas por el Grupo A, y las estadísticas Vol3p y Vol4p son recopiladas por el Grupo B.
Después de que una falla catastrófica provoca un cambio de volúmenes activos del Clúster B al Clúster A:
-
El clúster A tiene cuatro volúmenes activos: Vol1p, Vol2p, Vol3b y Vol4b.
-
El grupo B tiene cuatro volúmenes inactivos: Vol3p, Vol4p, Vol1b y Vol2b.
Al igual que durante el funcionamiento normal, Unified Manager recopila información correspondiente a cada uno de los volúmenes activos. Pero en este caso, las estadísticas Vol1p y Vol2p son recopiladas por el Cluster A, y las estadísticas Vol3b y Vol4b también son recopiladas por el Cluster A.

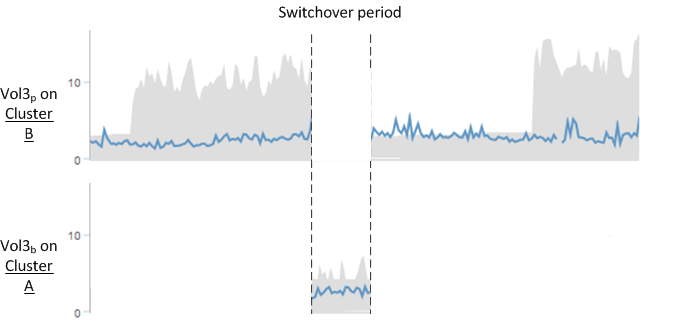

Tenga en cuenta que Vol3p y Vol3b no son los mismos volúmenes, porque están en clústeres diferentes. La información en Unified Manager para Vol3p no es la misma que la de Vol3b:
-
Durante el cambio al clúster A, las estadísticas y los eventos de Vol3p no son visibles.
-
En el primer cambio, Vol3b parece un nuevo volumen sin información histórica.
Cuando se repara el Cluster B y se realiza un cambio, Vol3p vuelve a estar activo en el Cluster B, con las estadísticas históricas y una brecha de estadísticas para el período durante el cambio. Vol3b no es visible desde el Cluster A hasta que se produzca otro cambio:
|
|
