TR-4997: Implementación y protección de Oracle RAC en VCF con vVols

08/18/2025 Colaboradores

PDF

Allen Cao, Niyaz Mohamed, NetApp

La solución proporciona una descripción general y detalles para la implementación y protección de Oracle en VMware Cloud Foundation (VCF) con vSphere Virtual Volumes (vVols) como almacenamiento de base de datos principal y base de datos Oracle en configuración Real Application Clusters (RAC).

Objetivo

VMware vSphere Virtual Volumes (vVols) es un marco de integración y administración de SAN/NAS que expone discos virtuales como objetos de almacenamiento nativos y permite operaciones basadas en matrices a nivel de disco virtual. En otras palabras, vVols hace que los dispositivos SAN/NAS sean compatibles con las máquinas virtuales y desbloquea la capacidad de aprovechar los servicios de datos basados en matrices con un enfoque centrado en la máquina virtual en la granularidad de un solo disco virtual. vVols permite a los clientes aprovechar las capacidades únicas de sus inversiones de almacenamiento actuales y realizar la transición sin interrupciones a un modelo operativo más simple y eficiente, optimizado para entornos virtuales que funcionan en todos los tipos de almacenamiento.

En"TR-4996" Demostramos la implementación y protección de una única base de datos Oracle en VCF con vVols. Esta documentación demuestra la implementación y la protección de una base de datos Oracle RAC en un entorno VMware Cloud Foundation con vVols como almacenamiento de base de datos principal en un clúster de almacenamiento NetApp ONTAP . La base de datos Oracle RAC está configurada como si estuviera implementada en sistemas de archivos locales en un sistema de almacenamiento local. Este informe técnico se centra en los pasos para crear vVols en VCF para la implementación de Oracle RAC. También demostramos la implementación de la base de datos Oracle RAC en VCF en vVols con el kit de herramientas de automatización de NetApp y la protección de la base de datos RAC con la herramienta de interfaz de usuario SnapCenter de NetApp .

Esta solución aborda los siguientes casos de uso:

Implementación de la base de datos Oracle RAC en VCF con almacén de datos vVols en NetApp ONTAP AFF como almacenamiento de base de datos principal
Copia de seguridad y restauración de bases de datos de Oracle en VCF con almacén de datos vVols mediante la herramienta de interfaz de usuario SnapCenter de NetApp

Audiencia

Esta solución está destinada a las siguientes personas:

Un administrador de bases de datos que desea implementar Oracle RAC en VCF con un almacén de datos vVols en NetApp ONTAP AFF como almacenamiento de base de datos principal
Un arquitecto de soluciones de base de datos que desea probar cargas de trabajo de Oracle RAC en VCF con un almacén de datos vVols en el almacenamiento NetApp ONTAP AFF
Un administrador de almacenamiento que desee implementar y administrar una base de datos Oracle RAC implementada en VCF con un almacén de datos vVols en el almacenamiento NetApp ONTAP AFF
Un propietario de una aplicación que desea crear una base de datos Oracle RAC en VCF con un almacén de datos vVol

Entorno de prueba y validación de soluciones

La prueba y validación de esta solución se realizó en un entorno de laboratorio en VCF con un almacén de datos vVols en un almacenamiento NetApp ONTAP AFF que podría no coincidir con el entorno de implementación final. Para más información, consulte la sección Factores clave a considerar en la implementación .

Arquitectura

Esta imagen proporciona una imagen detallada de la configuración de implementación de Oracle en la nube pública de AWS con iSCSI y ASM.

Componentes de hardware y software

Hardware

NetApp ONTAP AFF A300

Versión 9.14.1P4

Estante DS224 con 24 discos NVMe, capacidad total 35,2 TiB

Clúster de VMware VSphere

Versión 8.02

12 CPU x Intel® Xeon® Gold 5218 CPU a 2,30 GHz, 8 nodos (4 dominios de administración y 4 dominios de carga de trabajo)

Software

Red Hat Linux

Núcleo RHEL-8.6, 4.18.0-372.9.1.el8.x86_64

Alojamiento de servidores Oracle DB, suscripción RedHat implementada para pruebas

Servidor de Windows

Estándar 2022, 10.0.20348, compilación 20348

Alojamiento del servidor SnapCenter

Centos Linux

Versión 8.5.2111 de CentOS Linux

Hospedaje del controlador Ansible

Infraestructura de red de Oracle

Versión 19.18

Parche RU aplicado p34762026_190000_Linux-x86-64.zip

Base de datos Oracle

Versión 19.18

Parche RU aplicado p34765931_190000_Linux-x86-64.zip

Oracle OPatch

Versión 12.2.0.1.36

Último parche p6880880_190000_Linux-x86-64.zip

Servidor SnapCenter

Versión 6.0

Implementación de grupos de trabajo

Plugin de SnapCenter para VMware vSphere

Versión 6.0

Implementado como una máquina virtual ova en un clúster vSphere

Herramienta ONTAP para VMware vSphere

Versión 9.13

Implementado como una máquina virtual ova en un clúster vSphere

Abrir JDK

Versión java-11-openjdk-11.0.23.0.9-3.el8.x86_64

Requisito del complemento SnapCenter en las máquinas virtuales de base de datos

Configuración de la base de datos Oracle RAC en VCF

Nodo RAC

Base de datos

Almacenamiento de base de datos

ora01

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

Almacenes de datos vVols (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) en NetApp ONTAP AFF A300

ora02

NTAP(NTAP_pdb1,NTAP_pdb2,NTAP_pdb3)

Almacenes de datos vVols (VCF_ORA_BINS, VCF_ORA_CRS, VCF_ORA_DAT1, VCF_ORA_DAT2, VCF_ORA_LOGS) en NetApp ONTAP AFF A300

Factores clave a considerar en la implementación

Protocolo para conectividad de vVols al clúster ONTAP . NFS o iSCSI son buenas opciones. Los niveles de rendimiento son equivalentes. En esta demostración de solución, utilizamos iSCSI como protocolo de almacenamiento para la conectividad de vVols al clúster de almacenamiento ONTAP subrayado. Si la infraestructura VCF lo admite, los protocolos FC/FCoE y NVMe/FC también son compatibles con los almacenes de datos vVols en NetApp ONTAP.
Disposición de almacenamiento de Oracle en almacenes de datos vVols . En nuestras pruebas y validaciones, implementamos cinco almacenes de datos vVols para binarios de Oracle, registro/votación de clúster de Oracle, datos de Oracle y archivos de registro de Oracle. Es una buena práctica separar los distintos tipos de archivos de Oracle en sus propios almacenes de datos para que la copia de seguridad, la recuperación o la clonación de la base de datos se puedan gestionar y ejecutar fácilmente. Cree vVols dedicados para bases de datos grandes y comparta vVols para bases de datos más pequeñas o bases de datos con un perfil de QoS similar.
Redundancia de almacenamiento de Oracle. Usar Normal Redundancy para archivos de votación/registro de clúster Oracle RAC críticos, de modo que tres archivos de votación en tres grupos de errores de discos ASM proporcionen protección óptima del clúster y el registro del clúster se refleje entre los grupos de errores de discos ASM. Usar External Redundancy para archivos binarios, de datos y de registro de Oracle para optimizar la utilización del almacenamiento. El ONTAP RAID-DP subrayado proporciona protección de datos cuando External Redundancy está empleado.
Credenciales para autenticación de almacenamiento ONTAP . Utilice únicamente credenciales de nivel de clúster de ONTAP para la autenticación del clúster de almacenamiento de ONTAP , incluida la conectividad de SnapCenter con el clúster de almacenamiento de ONTAP o la conectividad de la herramienta ONTAP con el clúster de almacenamiento de ONTAP .
Aprovisionamiento de almacenamiento desde el almacén de datos vVols a la máquina virtual de base de datos. Agregue solo un disco a la vez a la máquina virtual de base de datos desde el almacén de datos vVols . No se admite en este momento agregar varios discos desde almacenes de datos vVols al mismo tiempo.
Protección de base de datos. NetApp ofrece un paquete de SnapCenter software para realizar copias de seguridad y restaurar bases de datos con una interfaz de usuario fácil de usar. NetApp recomienda implementar una herramienta de gestión de este tipo para lograr copias de seguridad SnapShot rápidas y una rápida recuperación y restauración de bases de datos.

Implementación de la solución

Las siguientes secciones proporcionan procedimientos paso a paso para la implementación de la base de datos Oracle 19c en VCF con almacenes de datos vVols en el almacenamiento NetApp ONTAP en una configuración Oracle RAC.

Requisitos previos para la implementación

Details

La implementación requiere los siguientes requisitos previos.

Se ha configurado un VMware VCF. Para obtener información o instrucciones sobre cómo crear un VCF, consulte la documentación de VMware."Documentación de VMware Cloud Foundation" .
Aprovisione tres máquinas virtuales Linux, dos máquinas virtuales para el clúster de base de datos Oracle RAC y una máquina virtual para el controlador Ansible dentro del dominio de carga de trabajo VCF. Aprovisione una máquina virtual de servidor Windows para ejecutar el servidor NetApp SnapCenter . Para obtener información sobre cómo configurar el controlador Ansible para la implementación automatizada de la base de datos Oracle, consulte los siguientes recursos"Introducción a la automatización de soluciones de NetApp ^" .
Las máquinas virtuales de la base de datos Oracle RAC deben tener aprovisionadas al menos dos interfaces de red: una para la interconexión privada de Oracle RAC y otra para aplicaciones o tráfico de datos públicos.
La versión 6.0 del complemento SnapCenter para VMware vSphere se ha implementado en VCF. Consulte los siguientes recursos para la implementación del complemento:"Documentación del SnapCenter Plug-in for VMware vSphere" .
La herramienta ONTAP para VMware vSphere se ha implementado en VCF. Consulte los siguientes recursos para la herramienta ONTAP para la implementación de VMware vSphere:"Documentación de ONTAP tools for VMware vSphere"

Asegúrese de haber asignado al menos 50G en el volumen raíz de Oracle VM para tener espacio suficiente para almacenar los archivos de instalación de Oracle.

Crear un perfil de capacidad de almacenamiento

Details

Primero, cree un perfil de capacidad de almacenamiento personalizado para el almacenamiento ONTAP subrayado que aloja el almacén de datos vVols .

Desde los accesos directos del cliente vSphere, abra la herramienta NetApp ONTAP . Asegúrese de que se haya agregado el clúster de almacenamiento ONTAP a Storage Systems como parte de la implementación de la herramienta ONTAP .
Hacer clic en Storage capability profile para agregar un perfil personalizado para Oracle. Nombra el perfil y agrega una breve descripción.
Elija la categoría del controlador de almacenamiento: rendimiento, capacidad o híbrido.
Seleccione el protocolo.
Defina una política de QoS si lo desea.
Atributos de almacenamiento adicionales para el perfil. Asegúrese de que el cifrado esté habilitado en el controlador de NetApp si desea tener la capacidad de cifrado o puede causar problemas al aplicar el perfil.
Revise el resumen y finalice la creación del perfil de capacidad de almacenamiento.

Crear y configurar el almacén de datos vVols

Details

Una vez completados los requisitos previos, inicie sesión en VCF como usuario administrador a través del cliente vSphere y navegue hasta el dominio de carga de trabajo. No utilice la opción de almacenamiento integrada de VMware para crear vVols. En su lugar, utilice la herramienta NetApp ONTAP para crear vVols. A continuación se muestran los procedimientos para crear y configurar vVols.

El flujo de trabajo de creación de vVols se puede activar desde la interfaz de la herramienta ONTAP o desde el clúster de dominio de carga de trabajo VCF.

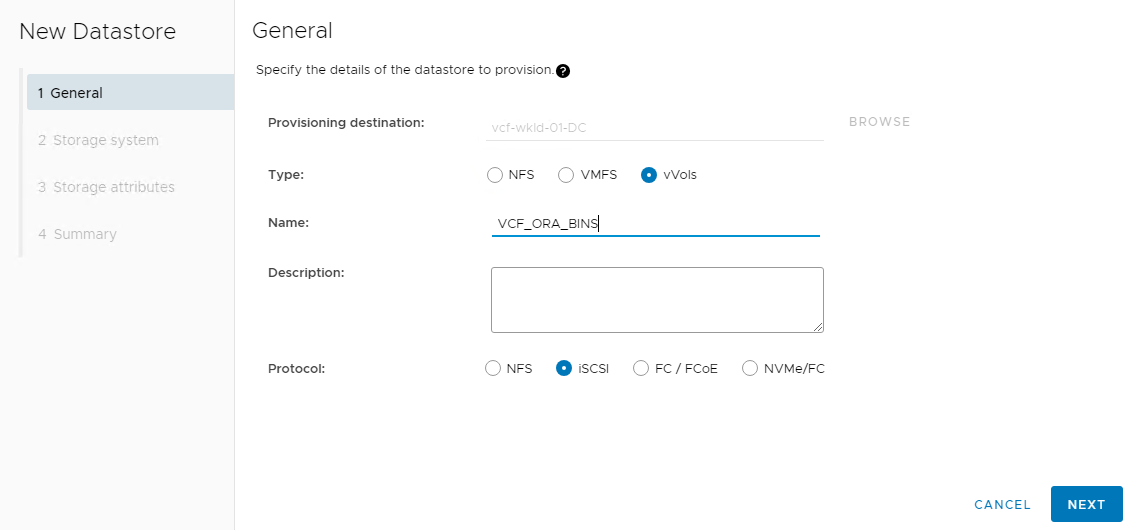

Completar información general del almacén de datos, incluido el destino de aprovisionamiento, el tipo, el nombre y el protocolo.

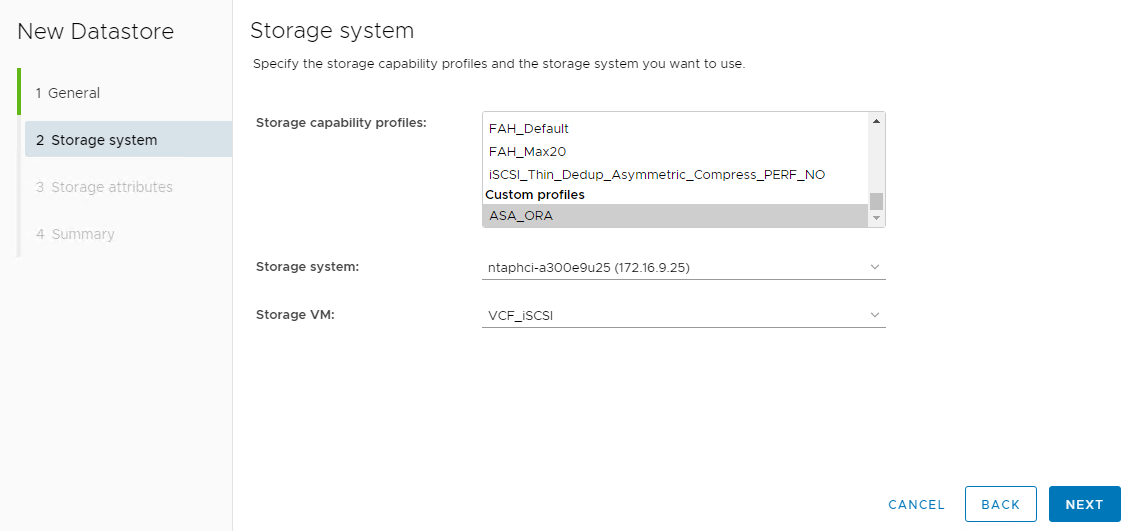

Seleccione el perfil de capacidad de almacenamiento personalizado creado en el paso anterior. Storage system , y Storage VM , donde se crearán los vVols .

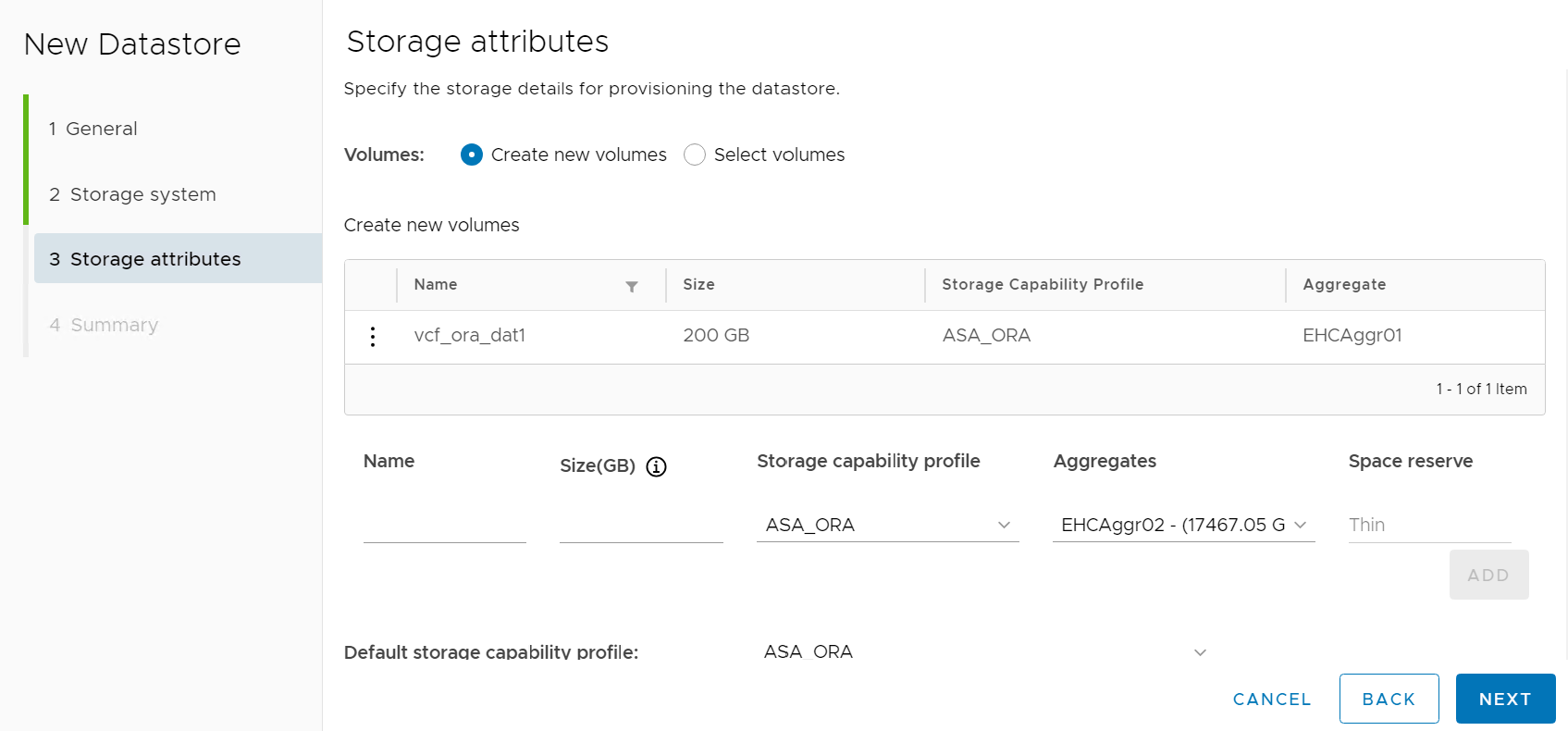

Elegir Create new volumes , complete el nombre y el tamaño del volumen y haga clic en ADD entonces NEXT para pasar a la página de resumen.
Hacer clic Finish para crear un almacén de datos vVols para el binario de Oracle.

Crear un almacén de datos para el registro de clúster de Oracle o CRS.

Captura de pantalla que muestra la configuración del almacén de datos vVols .

Puede agregar más de un volumen a un almacén de datos vVols o distribuir volúmenes de un almacén de datos vVols en nodos del controlador ONTAP para mejorar el rendimiento o la redundancia.

Crear un almacén de datos para datos de Oracle. Lo ideal es crear almacenes de datos separados en cada nodo del controlador ONTAP y utilizar Oracle ASM para distribuir datos entre los nodos del controlador para maximizar la utilización de la capacidad del clúster de almacenamiento ONTAP .
Crear un almacén de datos para el registro de Oracle. Dada la naturaleza secuencial de la escritura del registro de Oracle, es bueno colocarlo en un solo nodo controlador ONTAP .
Validar los almacenes de datos de Oracle después de la implementación.

Crear una política de almacenamiento de VM basada en el perfil de capacidad de almacenamiento

Details

Antes de aprovisionar almacenamiento desde el almacén de datos vVols a la máquina virtual de base de datos, agregue una política de almacenamiento de máquina virtual basada en el perfil de capacidad de almacenamiento creado en el paso anterior. A continuación se detallan los procedimientos.

Desde los menús del cliente vSphere, abra Policies and Profiles y resaltar VM Storage Policies . Hacer clic Create abrir VM Storage Policies flujo de trabajo.
Nombre la política de almacenamiento de la máquina virtual.
En Datastore specific rules , controlar Enable rules for "NetAPP.clustered.Data.ONTAP.VP.vvol" storage
Para reglas ONTAP de NetApp .clustered.Data.ONTAP Placement , seleccione el perfil de capacidad de almacenamiento personalizado creado en el paso anterior.
Para reglas ONTAP de NetApp .clustered.Data.ONTAP Replication , elegir Disabled Si los vVols no se replican.
La página de compatibilidad de almacenamiento muestra los almacenes de datos vVols compatibles en el entorno VCF.
Revisar y finalizar para crear la Política de Almacenamiento de VM.
Valide la política de almacenamiento de VM recién creada.

Asignar discos a máquinas virtuales RAC desde almacenes de datos vVols y configurar el almacenamiento de bases de datos

Details

Desde el cliente vSphere, agregue los discos deseados de los almacenes de datos vVols a la máquina virtual de base de datos editando la configuración de la máquina virtual. Luego, inicie sesión en la VM para formatear y montar el disco binario en los puntos de montaje /u01. A continuación se muestran los pasos y tareas exactos.

Antes de asignar discos desde el almacén de datos a la máquina virtual de la base de datos, inicie sesión en los hosts VMware ESXi para validar y garantizar que la función de escritura múltiple esté habilitada (valor GBLAllowMW establecido en 1) en el nivel ESXi.

[root@vcf-wkld-esx01:~] which esxcli
/bin/esxcli
[root@vcf-wkld-esx01:~] esxcli system settings advanced list -o /VMFS3/GBLAllowMW
   Path: /VMFS3/GBLAllowMW
   Type: integer
   Int Value: 1
   Default Int Value: 1
   Min Value: 0
   Max Value: 1
   String Value:
   Default String Value:
   Valid Characters:
   Description: Allow multi-writer GBLs.
   Host Specific: false
   Impact: none
[root@vcf-wkld-esx01:~]

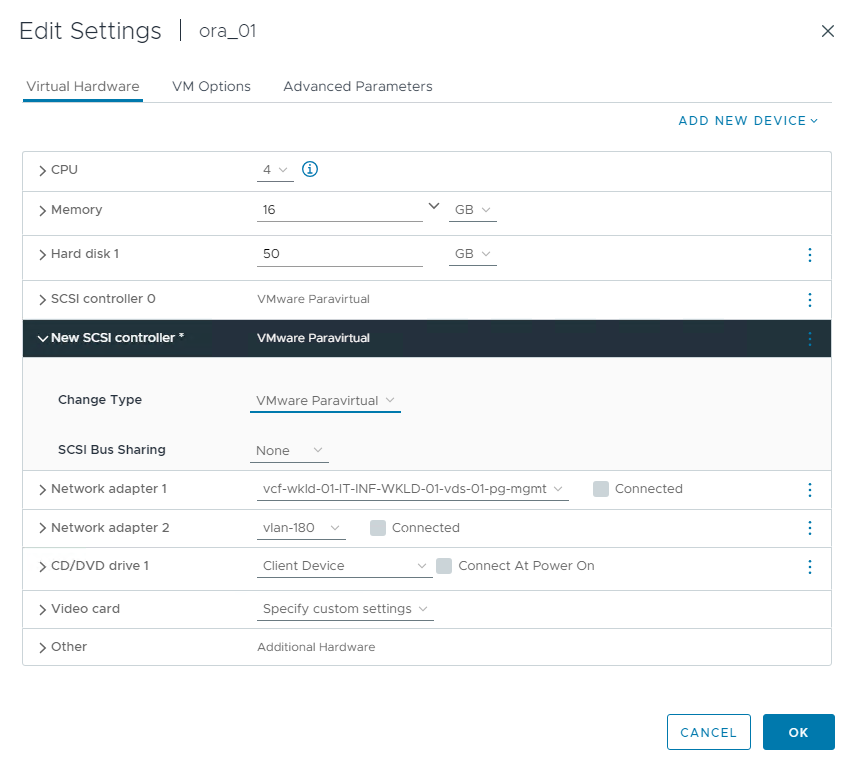

Agregue un nuevo controlador SCSI dedicado para usar con discos Oracle RAC. Deshabilitar el uso compartido del bus SCSI.

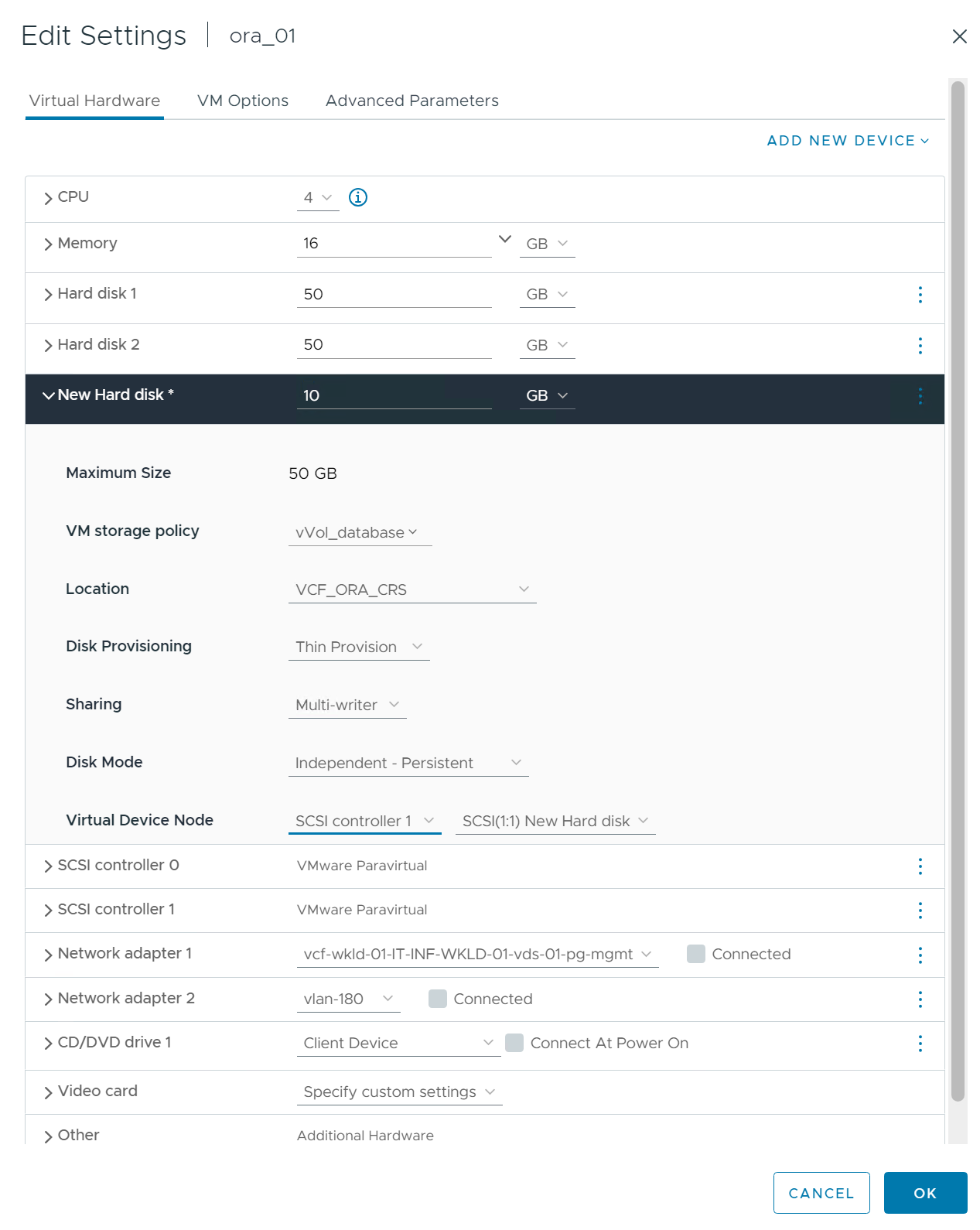

Desde el nodo RAC 1 - ora01, agregue un disco a la VM para el almacenamiento binario de Oracle sin compartir.

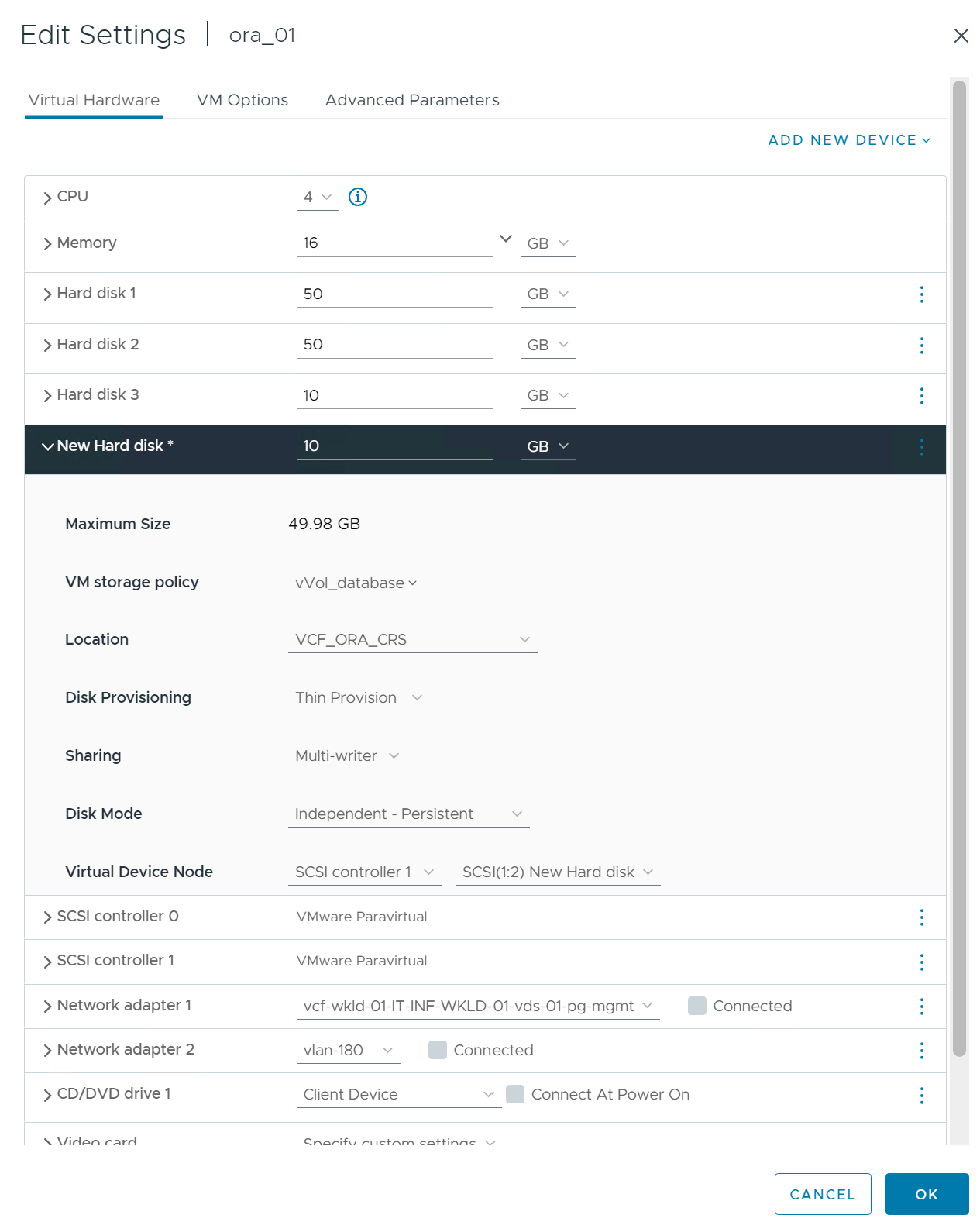

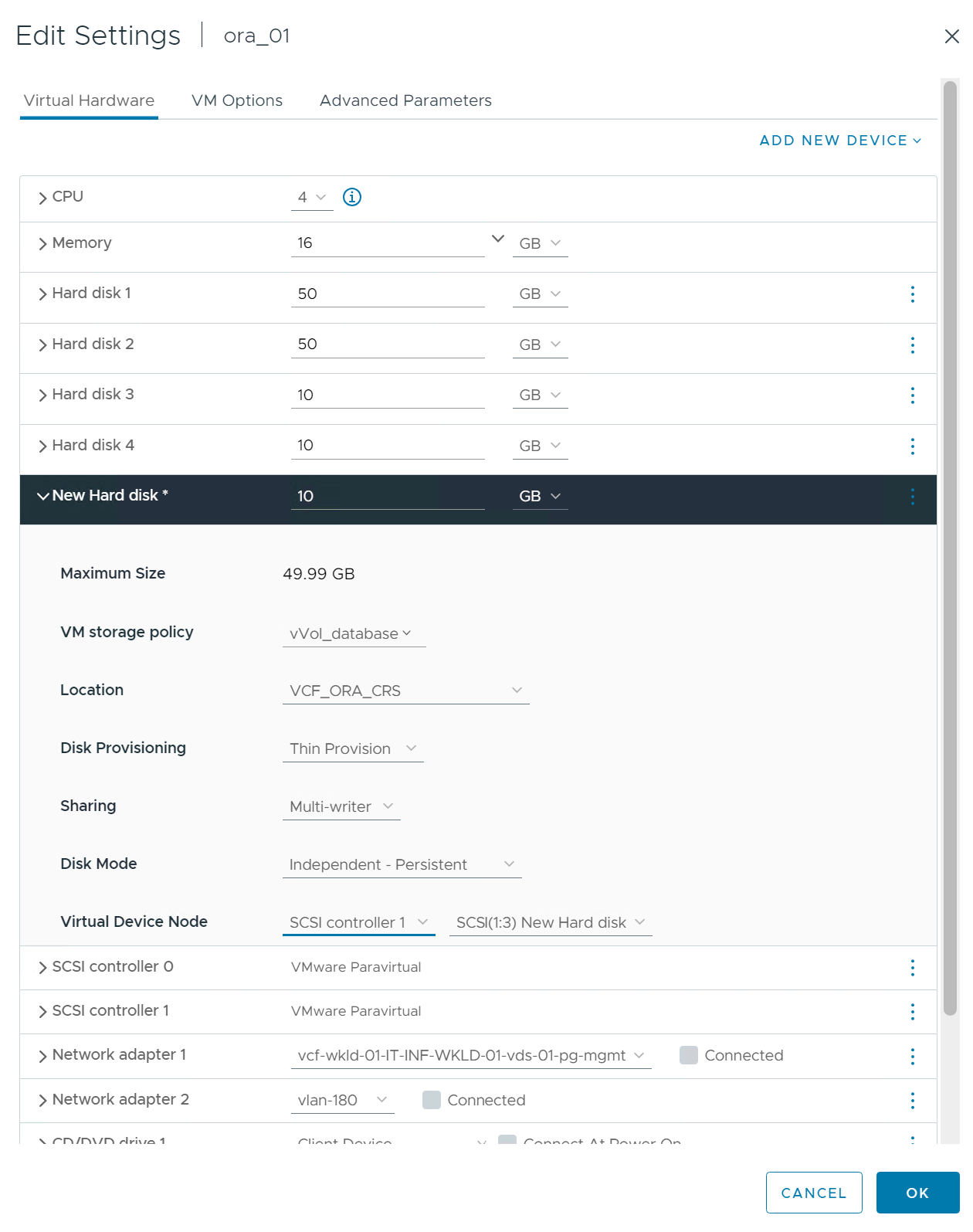

Desde el nodo RAC 1, agregue tres discos a la VM para el almacenamiento de Oracle RAC CRS y habilite el uso compartido entre múltiples escritores.

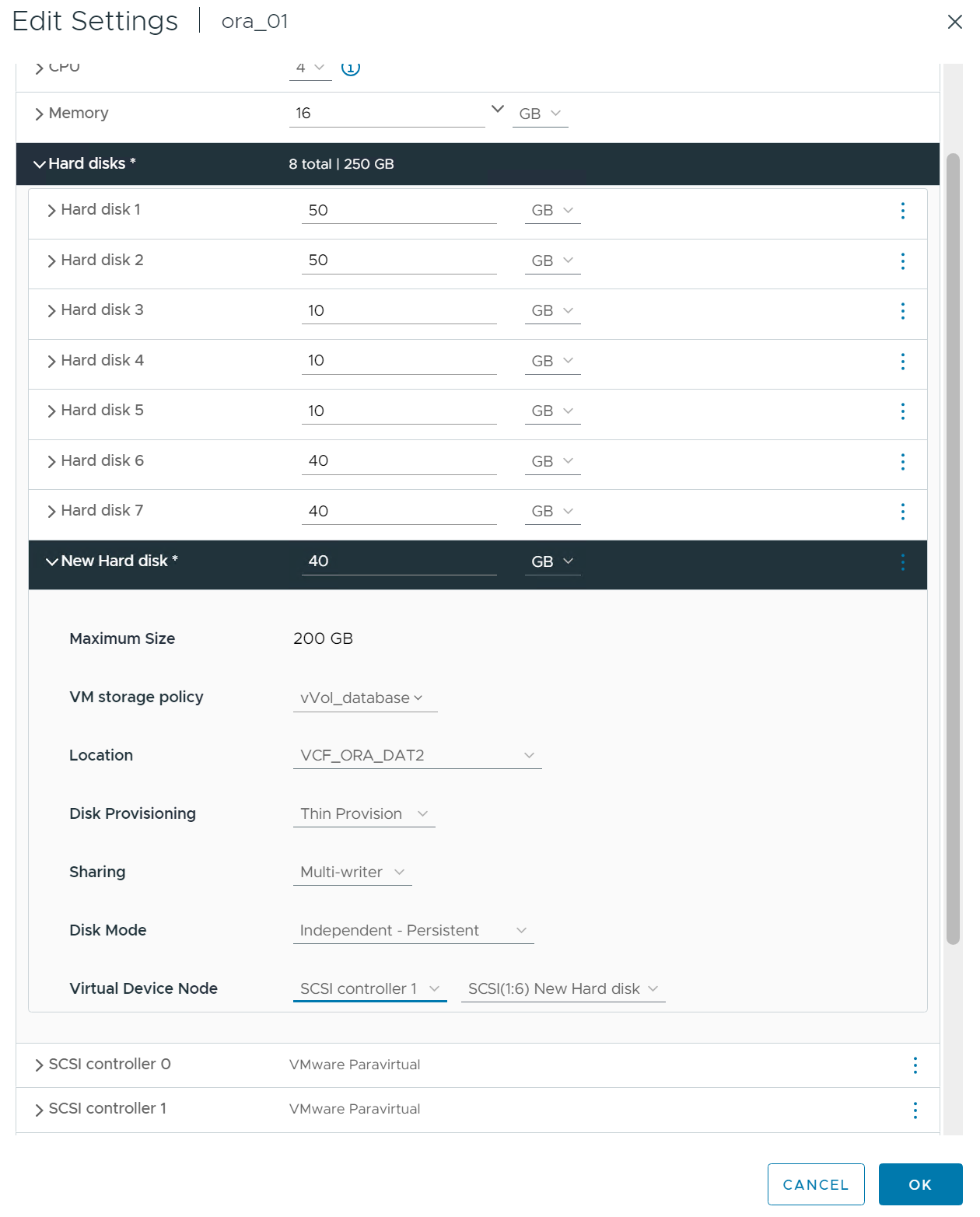

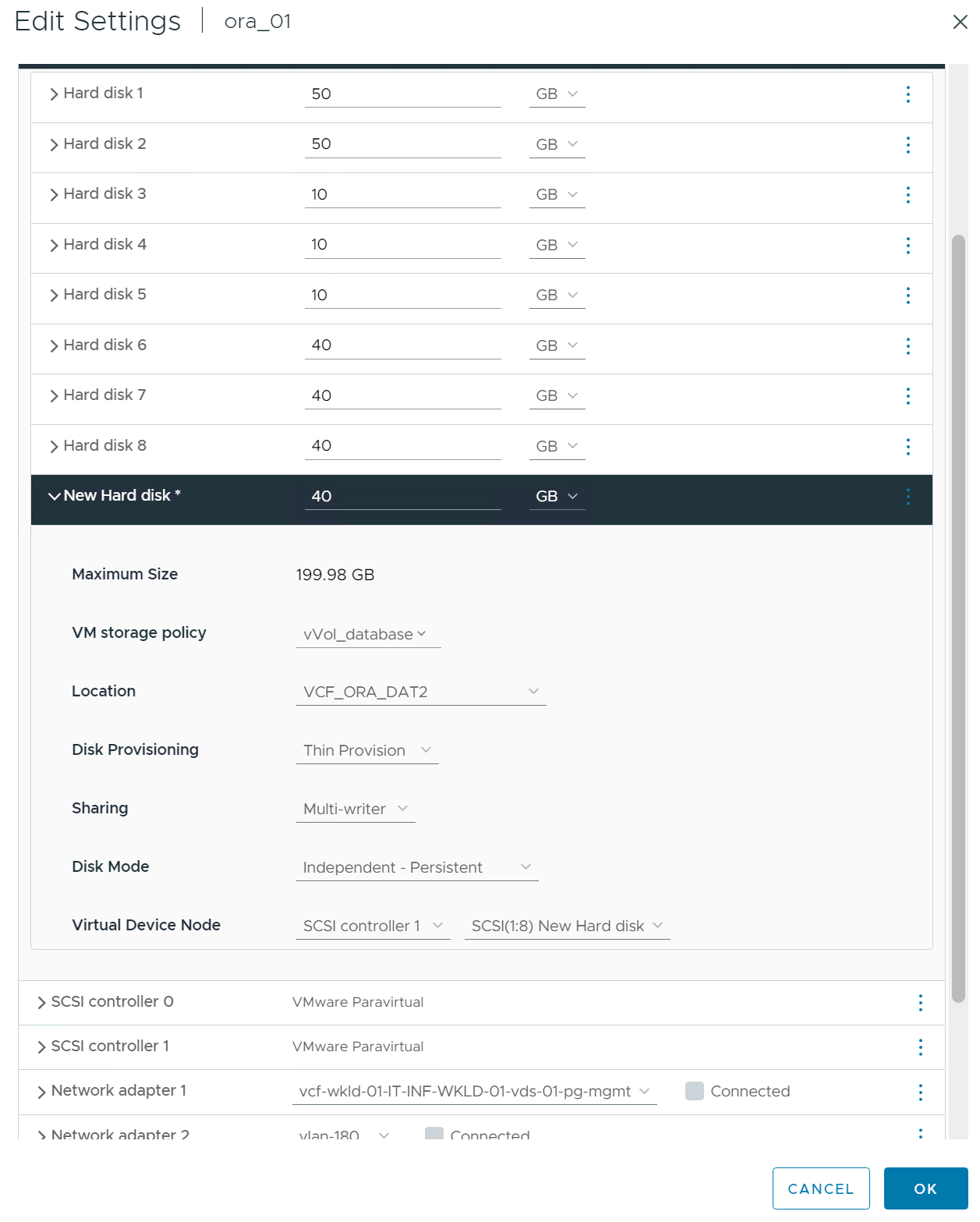

Desde el nodo RAC 1, agregue dos discos de cada almacén de datos para los datos a la VM para el almacenamiento de datos compartidos de Oracle.

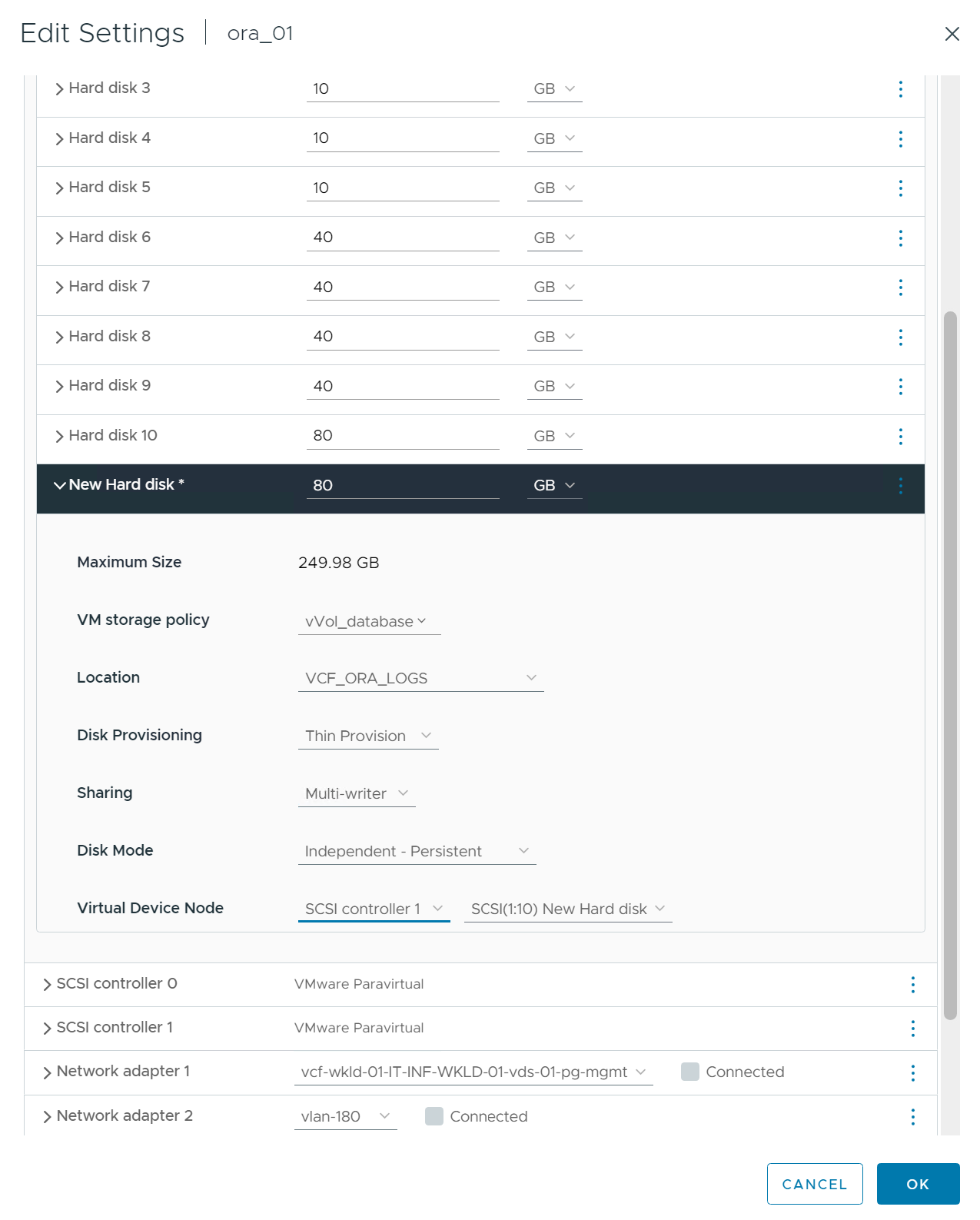

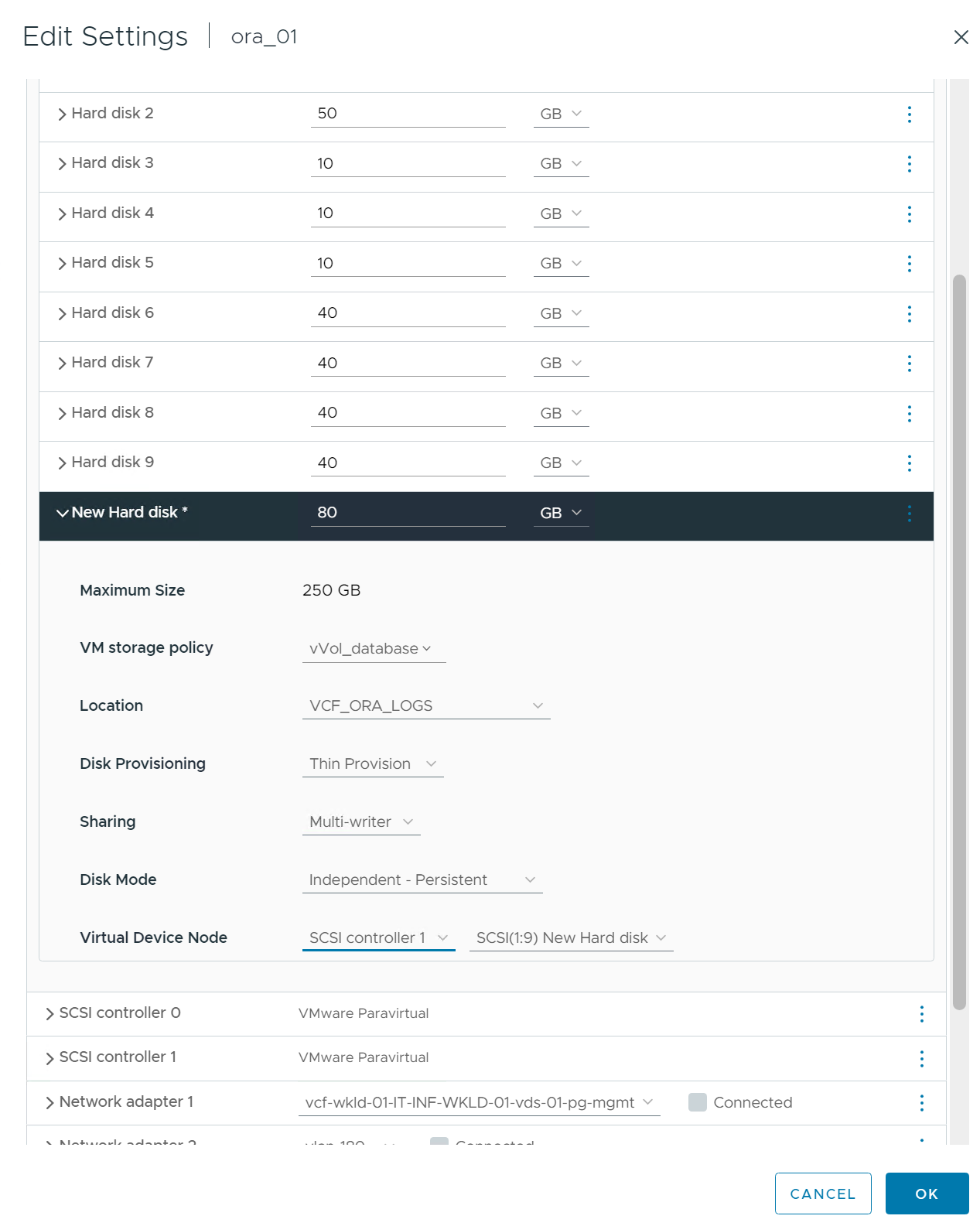

Desde el nodo RAC 1, agregue dos discos a la VM desde el almacén de datos de registros para el almacenamiento compartido de archivos de registro de Oracle.

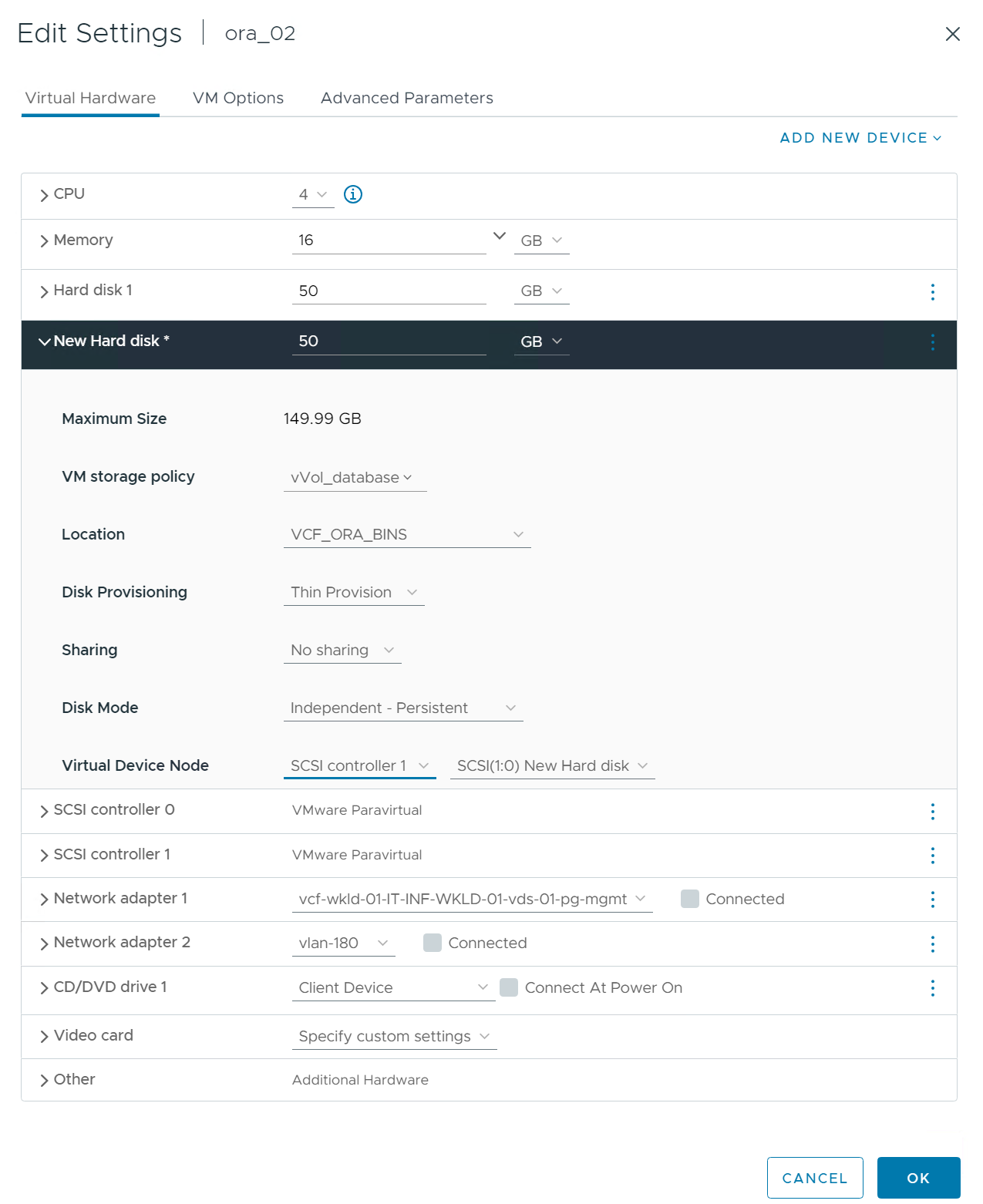

Desde el nodo RAC 2, agregue un disco a la VM para el almacenamiento binario de Oracle sin compartir.

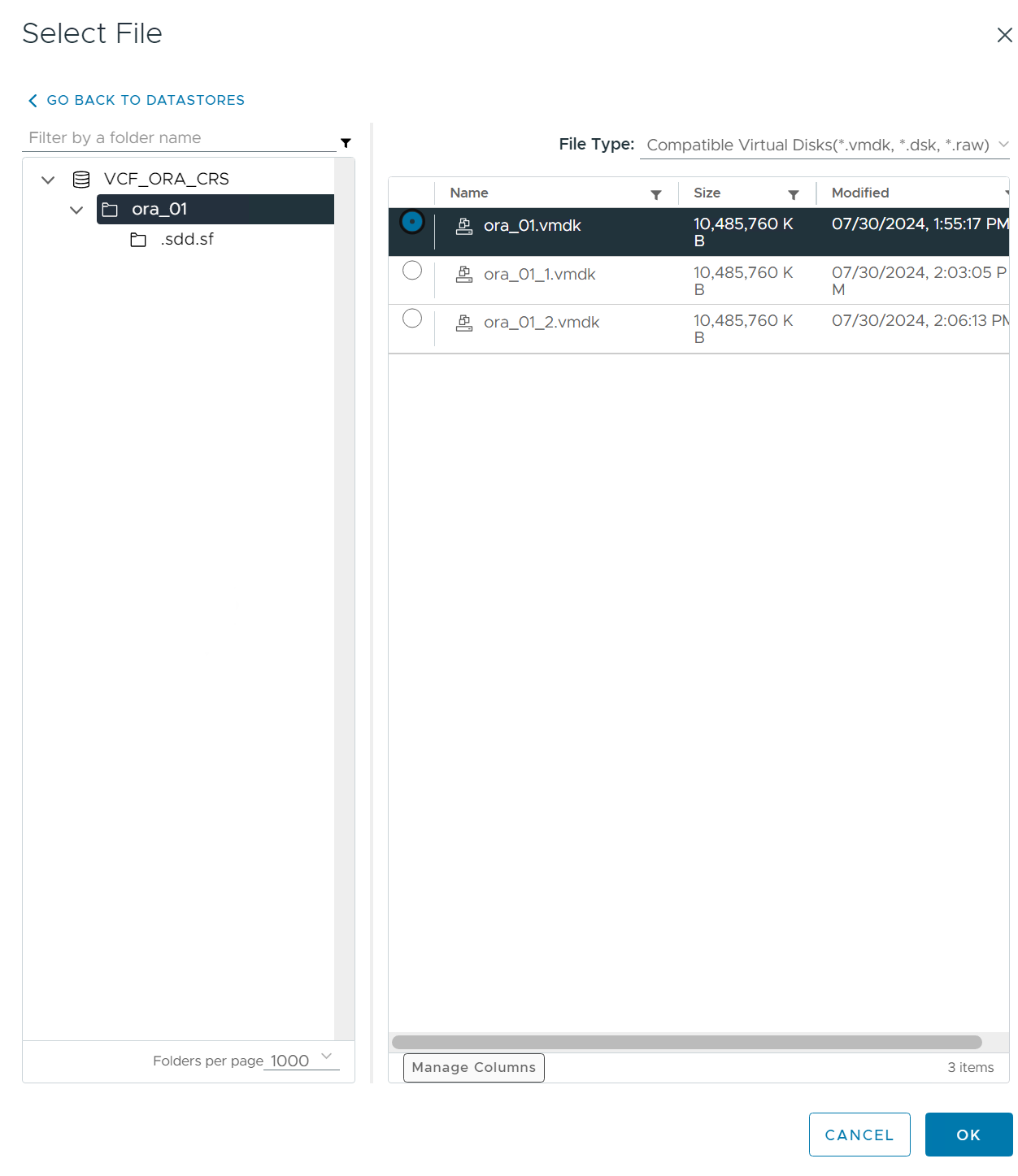

Desde el nodo RAC 2, agregue otros discos compartidos seleccionando Existing Hard Disks opción y habilitar el uso compartido de múltiples escritores para cada disco compartido.
Desde VM Edit Settings , Advanced Parameters , añadir atributo disk.enableuuid con valor TRUE . La máquina virtual debe estar inactiva para agregar el parámetro avanzado. Al configurar esta opción, SnapCenter podrá identificar con precisión el vVol en su entorno. Esto debe hacerse en todos los nodos RAC.

Ahora, reinicie la VM. Inicie sesión en la máquina virtual como usuario administrador a través de ssh para revisar las unidades de disco recientemente agregadas.

[admin@ora01 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora01 ~]$

[admin@ora02 ~]$ sudo lsblk
NAME          MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda             8:0    0   50G  0 disk
├─sda1          8:1    0  600M  0 part /boot/efi
├─sda2          8:2    0    1G  0 part /boot
└─sda3          8:3    0 48.4G  0 part
  ├─rhel-root 253:0    0 43.4G  0 lvm  /
  └─rhel-swap 253:1    0    5G  0 lvm  [SWAP]
sdb             8:16   0   50G  0 disk
sdc             8:32   0   10G  0 disk
sdd             8:48   0   10G  0 disk
sde             8:64   0   10G  0 disk
sdf             8:80   0   40G  0 disk
sdg             8:96   0   40G  0 disk
sdh             8:112  0   40G  0 disk
sdi             8:128  0   40G  0 disk
sdj             8:144  0   80G  0 disk
sdk             8:160  0   80G  0 disk
sr0            11:0    1 1024M  0 rom
[admin@ora02 ~]$

Desde cada nodo RAC, particione el disco binario de Oracle (/dev/sdb) como una partición primaria y única simplemente aceptando las opciones predeterminadas.
```
sudo fdisk /dev/sdb
```
Formatee los discos particionados como sistemas de archivos xfs.
```
sudo mkfs.xfs /dev/sdb1
```

Monte el disco en el punto de montaje /u01.

[admin@ora01 ~]$ df -h
Filesystem             Size  Used Avail Use% Mounted on
devtmpfs               7.7G   36K  7.7G   1% /dev
tmpfs                  7.8G  1.4G  6.4G  18% /dev/shm
tmpfs                  7.8G   34M  7.7G   1% /run
tmpfs                  7.8G     0  7.8G   0% /sys/fs/cgroup
/dev/mapper/rhel-root   44G   29G   16G  66% /
/dev/sda2             1014M  249M  766M  25% /boot
/dev/sda1              599M  5.9M  593M   1% /boot/efi
/dev/sdb1               50G   24G   27G  47% /u01
tmpfs                  1.6G   12K  1.6G   1% /run/user/42
tmpfs                  1.6G     0  1.6G   0% /run/user/54331
tmpfs                  1.6G  4.0K  1.6G   1% /run/user/1000

Agregue puntos de montaje a /etc/fstab para que las unidades de disco se monten cuando la VM se reinicie.

sudo vi /etc/fstab

[oracle@ora_01 ~]$ cat /etc/fstab

#
# /etc/fstab
# Created by anaconda on Wed Oct 18 19:43:31 2023
#
# Accessible filesystems, by reference, are maintained under '/dev/disk/'.
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info.
#
# After editing this file, run 'systemctl daemon-reload' to update systemd
# units generated from this file.
#
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=aff942c4-b224-4b62-807d-6a5c22f7b623 /boot                   xfs     defaults        0 0
/dev/mapper/rhel-swap   none                    swap    defaults        0 0
/root/swapfile swap swap defaults 0 0
/dev/sdb1               /u01                    xfs     defaults        0 0

Implementación de Oracle RAC en VCF

Details

Se recomienda aprovechar el kit de herramientas de automatización de NetApp para implementar Oracle RAC en VCF con vVols. Lea atentamente las instrucciones incluidas (READme) y configure los archivos de parámetros de implementación, como el archivo de destino de implementación: hosts, el archivo de variables globales: vars/vars.yml, y el archivo de variables de la máquina virtual de base de datos local: host_vars/host_name.yml siguiendo las instrucciones del kit de herramientas. A continuación se muestran los procedimientos paso a paso.

Inicie sesión en la máquina virtual del controlador Ansible como usuario administrador a través de ssh y clone una copia del kit de herramientas de automatización para la implementación de Oracle RAC en VCF con vVols.
```
git clone https://bitbucket.ngage.netapp.com/scm/ns-bb/na_oracle_deploy_rac.git
```
Guarde los siguientes archivos de instalación de Oracle en la carpeta /tmp/archive en la máquina virtual de la base de datos del nodo 1 de RAC. La carpeta debe permitir el acceso de todos los usuarios con permiso 777.
```
LINUX.X64_193000_grid_home.zip
p34762026_190000_Linux-x86-64.zip
LINUX.X64_193000_db_home.zip
p34765931_190000_Linux-x86-64.zip
p6880880_190000_Linux-x86-64.zip
```
Configurar la autenticación sin clave ssh entre el controlador Ansible y las máquinas virtuales de la base de datos, lo que requiere generar un par de claves ssh y copiar la clave pública en el directorio raíz del usuario administrador de las máquinas virtuales de la base de datos, carpeta .ssh, archivo autorizado_keys.
```
ssh-keygen
```
Configure los archivos de parámetros del host de destino definidos por el usuario. A continuación se muestra un ejemplo de configuración típica para el archivo de hosts de destino: hosts.
```
#Oracle hosts
[oracle]
ora01 ansible_host=10.61.180.21 ansible_ssh_private_key_file=ora01.pem
ora02 ansible_host=10.61.180.22 ansible_ssh_private_key_file=ora02.pem
```
Configure los archivos de parámetros específicos del host local definidos por el usuario. A continuación se muestra un ejemplo de configuración típica para el archivo host_name.yml local: ora01.yml.
```
# Binary lun
ora_bin: /dev/sdb

# Host DB configuration
ins_sid: "{{ oracle_sid }}1"
asm_sid: +ASM1
```

Configure el archivo de parámetros globales definidos por el usuario. A continuación se muestra un ejemplo de configuración típica para el archivo de parámetros globales: vars.yml

#######################################################################
### ONTAP env specific config variables                             ###
#######################################################################

# ONTAP storage platform: on-prem, vmware-vvols
ontap_platform: vmware-vvols

# Prerequisite to create five vVolss in VMware vCenter
# VCF_ORA_BINS - Oracle binary
# VCF_ORA_CRS  - Oracle cluster registry and vote
# VCF_ORA_DAT1 - Oracle data on node1
# VCF_ORA_DAT2 - Oracle data on node2
# VCF_ORA_LOGS - Oracle logs on node1 or node2

# Oracle disks are added to VM from vVols: 1 binary disk, 3 CRS disks, 4 data disks, and 2 log disks.


######################################################################
### Linux env specific config variables                            ###
######################################################################

redhat_sub_username: XXXXXXXX
redhat_sub_password: "XXXXXXXX"

# Networking configuration
cluster_pub_ip:
  - {ip: 10.61.180.21, hostname: ora01}
  - {ip: 10.61.180.22, hostname: ora02}

cluster_pri_ip:
  - {ip: 172.21.166.22, hostname: ora01-pri}
  - {ip: 172.21.166.24, hostname: ora02-pri}

cluster_vip_ip:
  - {ip: 10.61.180.93, hostname: ora01-vip}
  - {ip: 10.61.180.94, hostname: ora02-vip}

cluster_scan_name: ntap-scan
cluster_scan_ip:
  - {ip: 10.61.180.90, hostname: ntap-scan}
  - {ip: 10.61.180.91, hostname: ntap-scan}
  - {ip: 10.61.180.92, hostname: ntap-scan}


#####################################################################
### DB env specific install and config variables                  ###
#####################################################################

# Shared Oracle RAC storage
ora_crs:
  - { device: /dev/sdc, name: ora_crs_01 }
  - { device: /dev/sdd, name: ora_crs_02 }
  - { device: /dev/sde, name: ora_crs_03 }

ora_data:
  - { device: /dev/sdf, name: ora_data_01 }
  - { device: /dev/sdg, name: ora_data_02 }
  - { device: /dev/sdh, name: ora_data_03 }
  - { device: /dev/sdi, name: ora_data_04 }

ora_logs:
  - { device: /dev/sdj, name: ora_logs_01 }
  - { device: /dev/sdk, name: ora_logs_02 }

# Oracle RAC configuration

oracle_sid: NTAP
cluster_name: ntap-rac
cluster_nodes: ora01,ora02
cluster_domain: solutions.netapp.com
grid_cluster_nodes: ora01:ora01-vip:HUB,ora02:ora02-vip:HUB
network_interface_list: ens33:10.61.180.0:1,ens34:172.21.166.0:5
memory_limit: 10240

# Set initial password for all required Oracle passwords. Change them after installation.
initial_pwd_all: "XXXXXXXX"

Desde el controlador Ansible, el directorio de inicio del kit de herramientas de automatización clonado /home/admin/na_oracle_deploy_rac, ejecute el manual de requisitos previos para configurar los requisitos previos de Ansible.
```
ansible-playbook -i hosts 1-ansible_requirements.yml
```

Ejecutar el libro de jugadas de configuración de Linux.

ansible-playbook -i hosts 2-linux_config.yml -u admin -e @vars/vars.yml

Ejecutar el manual de implementación de Oracle.

ansible-playbook -i hosts 4-oracle_config.yml -u admin -e @vars/vars.yml

De manera opcional, todos los playbooks anteriores también se pueden ejecutar desde una única ejecución de playbook.
```
ansible-playbook -i hosts 0-all_playbook.yml -u admin -e @vars/vars.yml
```

Validación de la implementación de Oracle RAC en VCF

Details

Esta sección proporciona detalles sobre la validación de la implementación de Oracle RAC en VCF para garantizar que todos los recursos de Oracle RAC estén completamente implementados, configurados y funcionando como se espera.

Inicie sesión en RAC VM como usuario administrador para validar la infraestructura de la red Oracle.

[admin@ora01 ~]$ sudo su
[root@ora01 admin]# su - grid
[grid@ora01 ~]$ crsctl stat res -t
--------------------------------------------------------------------------------
Name           Target  State        Server                   State details
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.LISTENER.lsnr
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.chad
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.net1.network
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.ons
               ONLINE  ONLINE       ora01                    STABLE
               ONLINE  ONLINE       ora02                    STABLE
ora.proxy_advm
               OFFLINE OFFLINE      ora01                    STABLE
               OFFLINE OFFLINE      ora02                    STABLE
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.DATA.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       ora01                    STABLE
ora.LISTENER_SCAN2.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.LISTENER_SCAN3.lsnr
      1        ONLINE  ONLINE       ora02                    STABLE
ora.RECO.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.VOTE.dg(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.asm(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    Started,STABLE
      2        ONLINE  ONLINE       ora02                    Started,STABLE
ora.asmnet1.asmnetwork(ora.asmgroup)
      1        ONLINE  ONLINE       ora01                    STABLE
      2        ONLINE  ONLINE       ora02                    STABLE
ora.cvu
      1        ONLINE  ONLINE       ora02                    STABLE
ora.ntap.db
      1        ONLINE  ONLINE       ora01                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
      2        ONLINE  ONLINE       ora02                    Open,HOME=/u01/app/o
                                                             racle2/product/19.0.
                                                             0/NTAP,STABLE
ora.ora01.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.ora02.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.qosmserver
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan1.vip
      1        ONLINE  ONLINE       ora01                    STABLE
ora.scan2.vip
      1        ONLINE  ONLINE       ora02                    STABLE
ora.scan3.vip
      1        ONLINE  ONLINE       ora02                    STABLE
--------------------------------------------------------------------------------
[grid@ora01 ~]$

Validar Oracle ASM.

[grid@ora01 ~]$ asmcmd
ASMCMD> lsdg
State    Type    Rebal  Sector  Logical_Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB  Usable_file_MB  Offline_disks  Voting_files  Name
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163723                0          163723              0             N  DATA/
MOUNTED  EXTERN  N         512             512   4096  1048576    163840   163729                0          163729              0             N  RECO/
MOUNTED  NORMAL  N         512             512   4096  4194304     30720    29732            10240            9746              0             Y  VOTE/
ASMCMD> lsdsk
Path
AFD:ORA_CRS_01
AFD:ORA_CRS_02
AFD:ORA_CRS_03
AFD:ORA_DATA_01
AFD:ORA_DATA_02
AFD:ORA_DATA_03
AFD:ORA_DATA_04
AFD:ORA_LOGS_01
AFD:ORA_LOGS_02
ASMCMD> afd_state
ASMCMD-9526: The AFD state is 'LOADED' and filtering is 'ENABLED' on host 'ora01'
ASMCMD>

Enumerar los nodos del clúster.
```
[grid@ora01 ~]$ olsnodes
ora01
ora02
```

Validar OCR/VOTE.

[grid@ora01 ~]$ ocrcheck
Status of Oracle Cluster Registry is as follows :
         Version                  :          4
         Total space (kbytes)     :     901284
         Used space (kbytes)      :      84536
         Available space (kbytes) :     816748
         ID                       :  118267044
         Device/File Name         :      +VOTE
                                    Device/File integrity check succeeded

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

                                    Device/File not configured

         Cluster registry integrity check succeeded

         Logical corruption check bypassed due to non-privileged user

[grid@ora01 ~]$ crsctl query css votedisk
##  STATE    File Universal Id                File Name Disk group
--  -----    -----------------                --------- ---------
 1. ONLINE   1ca3fcb0bd354f8ebf00ac97d70e0824 (AFD:ORA_CRS_01) [VOTE]
 2. ONLINE   708f84d505a54f58bf41124e09a5115a (AFD:ORA_CRS_02) [VOTE]
 3. ONLINE   133ecfcedb684fe6bfdc1899b90f91c7 (AFD:ORA_CRS_03) [VOTE]
Located 3 voting disk(s).
[grid@ora01 ~]$

Validar el escucha de Oracle.

[grid@ora01 ~]$ lsnrctl status listener

LSNRCTL for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 10:21:38

Copyright (c) 1991, 2022, Oracle.  All rights reserved.

Connecting to (DESCRIPTION=(ADDRESS=(PROTOCOL=IPC)(KEY=LISTENER)))
STATUS of the LISTENER
------------------------
Alias                     LISTENER
Version                   TNSLSNR for Linux: Version 19.0.0.0.0 - Production
Start Date                14-AUG-2024 16:24:48
Uptime                    1 days 17 hr. 56 min. 49 sec
Trace Level               off
Security                  ON: Local OS Authentication
SNMP                      OFF
Listener Parameter File   /u01/app/grid/19.0.0/network/admin/listener.ora
Listener Log File         /u01/app/oracle/diag/tnslsnr/ora01/listener/alert/log.xml
Listening Endpoints Summary...
  (DESCRIPTION=(ADDRESS=(PROTOCOL=ipc)(KEY=LISTENER)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.21)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.93)(PORT=1521)))
  (DESCRIPTION=(ADDRESS=(PROTOCOL=tcps)(HOST=ora01.solutions.netapp.com)(PORT=5500))(Security=(my_wallet_directory=/u01/app/oracle2/product/19.0.0/NTAP/admin/NTAP/xdb_wallet))(Presentation=HTTP)(Session=RAW))
Services Summary...
Service "+ASM" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_DATA" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_RECO" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "+ASM_VOTE" has 1 instance(s).
  Instance "+ASM1", status READY, has 1 handler(s) for this service...
Service "1fbf0aaa1d13cb5ae06315b43d0ab734.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf142e7db2d090e06315b43d0a6894.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "1fbf203c3a46d7bae06315b43d0ae055.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAP.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "NTAPXDB.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb1.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb2.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
Service "ntap_pdb3.solutions.netapp.com" has 1 instance(s).
  Instance "NTAP1", status READY, has 1 handler(s) for this service...
The command completed successfully
[grid@ora01 ~]$

[grid@ora01 ~]$ tnsping ntap-scan

TNS Ping Utility for Linux: Version 19.0.0.0.0 - Production on 16-AUG-2024 12:07:58

Copyright (c) 1997, 2022, Oracle.  All rights reserved.

Used parameter files:
/u01/app/grid/19.0.0/network/admin/sqlnet.ora

Used EZCONNECT adapter to resolve the alias
Attempting to contact (DESCRIPTION=(CONNECT_DATA=(SERVICE_NAME=))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.90)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.91)(PORT=1521))(ADDRESS=(PROTOCOL=tcp)(HOST=10.61.180.92)(PORT=1521)))
OK (10 msec)

Cambie al usuario Oracle para validar la base de datos en clúster.

[oracle@ora02 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Fri Aug 16 11:32:23 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode, log_mode from v$database;

NAME      OPEN_MODE            LOG_MODE
--------- -------------------- ------------
NTAP      READ WRITE           ARCHIVELOG

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> select name from v$datafile
  2  union
  3  select name from v$controlfile
  4  union
  5  select member from v$logfile;

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/sysaux.275.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/system.274.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undo_2.277.1177083853
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/undotbs1.273.1177083797
+DATA/NTAP/1FBF0AAA1D13CB5AE06315B43D0AB734/DATAFILE/users.278.1177083901
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/sysaux.281.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/system.280.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undo_2.283.1177084061
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/undotbs1.279.1177083903
+DATA/NTAP/1FBF142E7DB2D090E06315B43D0A6894/DATAFILE/users.284.1177084103
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/sysaux.287.1177084105

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/system.286.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undo_2.289.1177084123
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/undotbs1.285.1177084105
+DATA/NTAP/1FBF203C3A46D7BAE06315B43D0AE055/DATAFILE/users.290.1177084125
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/sysaux.266.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/system.265.1177081837
+DATA/NTAP/86B637B62FE07A65E053F706E80A27CA/DATAFILE/undotbs1.267.1177081837
+DATA/NTAP/CONTROLFILE/current.261.1177080403
+DATA/NTAP/DATAFILE/sysaux.258.1177080245
+DATA/NTAP/DATAFILE/system.257.1177080129
+DATA/NTAP/DATAFILE/undotbs1.259.1177080311

NAME
--------------------------------------------------------------------------------
+DATA/NTAP/DATAFILE/undotbs2.269.1177082203
+DATA/NTAP/DATAFILE/users.260.1177080311
+DATA/NTAP/ONLINELOG/group_1.262.1177080427
+DATA/NTAP/ONLINELOG/group_2.263.1177080427
+DATA/NTAP/ONLINELOG/group_3.270.1177083297
+DATA/NTAP/ONLINELOG/group_4.271.1177083313
+RECO/NTAP/CONTROLFILE/current.256.1177080403
+RECO/NTAP/ONLINELOG/group_1.257.1177080427
+RECO/NTAP/ONLINELOG/group_2.258.1177080427
+RECO/NTAP/ONLINELOG/group_3.259.1177083313
+RECO/NTAP/ONLINELOG/group_4.260.1177083315

33 rows selected.

O inicie sesión en EM Express para validar la base de datos RAC después de la ejecución exitosa del libro de jugadas.

Copia de seguridad y recuperación de bases de datos Oracle RAC en VCF con SnapCenter

Configuración de SnapCenter

Details

La versión 6 de SnapCenter tiene muchas mejoras de funciones con respecto a la versión 5, incluido soporte para el almacén de datos VMware vVols . SnapCenter se basa en un complemento del lado del host en una máquina virtual de base de datos para realizar actividades de gestión de protección de datos conscientes de la aplicación. Para obtener información detallada sobre el complemento NetApp SnapCenter para Oracle, consulte esta documentación"¿Qué puede hacer con el complemento para Oracle Database?" . A continuación, se proporcionan pasos de alto nivel para configurar SnapCenter versión 6 para la copia de seguridad y recuperación de la base de datos Oracle RAC en VCF.

Descargue la versión 6 del SnapCenter software desde el sitio de soporte de NetApp :"Descargas de soporte de NetApp" .
Inicie sesión en el SnapCenter que aloja la máquina virtual Windows como administrador. Requisitos previos de instalación para SnapCenter 6.0.

Como administrador, instale el último JDK de Java desde"Obtenga Java para aplicaciones de escritorio" .

Si el servidor Windows se implementa en un entorno de dominio, agregue un usuario de dominio al grupo de administradores locales del servidor SnapCenter y ejecute la instalación de SnapCenter con el usuario de dominio.

Inicie sesión en la interfaz de usuario de SnapCenter a través del puerto HTTPS 8846 como usuario de instalación para configurar SnapCenter para Oracle.
Revisar Get Started Menú para familiarizarse con SnapCenter si es un usuario nuevo.
Actualizar Hypervisor Settings en entornos globales.
Agregar clúster de almacenamiento ONTAP a Storage Systems con IP de administración de clúster y autenticado a través del ID de usuario administrador del clúster.
Agregue máquinas virtuales de base de datos Oracle RAC y máquinas virtuales del complemento vSphere Credential para el acceso de SnapCenter a la máquina virtual de base de datos y a la máquina virtual del complemento vSphere. La credencial debe tener privilegios de sudo en las máquinas virtuales Linux. Puede crear diferentes credenciales para diferentes ID de usuario de administración para las máquinas virtuales. El ID de usuario de administración de la máquina virtual del complemento vShpere se define cuando la máquina virtual del complemento se implementa en vCenter.
Agregue la máquina virtual de base de datos Oracle RAC en VCF a Hosts con las credenciales de DB VM creadas en el paso anterior.
De manera similar, agregue el complemento VMware de NetApp a la máquina virtual. Hosts con la credencial de VM del complemento vSphere creada en el paso anterior.
Finalmente, después de que se descubre la base de datos Oracle en la máquina virtual DB, volvemos a Settings-Policies para crear políticas de respaldo de bases de datos de Oracle. Lo ideal es crear una política de respaldo de registro de archivo independiente para permitir intervalos de respaldo más frecuentes y minimizar la pérdida de datos en caso de una falla.

Asegúrese de que el nombre del servidor SnapCenter pueda resolverse en la dirección IP de la máquina virtual de base de datos y de la máquina virtual del complemento vSphere. De igual manera, el nombre de la máquina virtual de la base de datos y el nombre de la máquina virtual del complemento vSphere se pueden resolver a la dirección IP desde el servidor SnapCenter .

Copia de seguridad de la base de datos

Details

SnapCenter aprovecha la instantánea de volumen ONTAP para realizar copias de seguridad, restauraciones o clones de bases de datos mucho más rápido en comparación con la metodología tradicional basada en RMAN. Las instantáneas son consistentes con la aplicación ya que la base de datos se coloca en modo de copia de seguridad de Oracle antes de una instantánea.

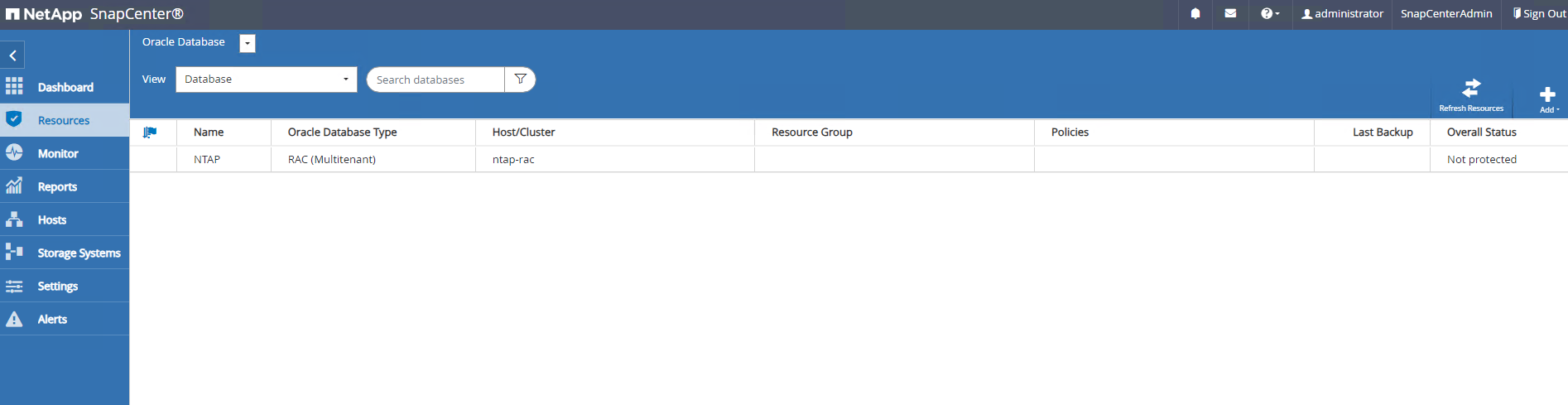

Desde Resources pestaña, cualquier base de datos en la VM se descubre automáticamente después de que la VM se agrega a SnapCenter. Inicialmente, el estado de la base de datos se muestra como Not protected .

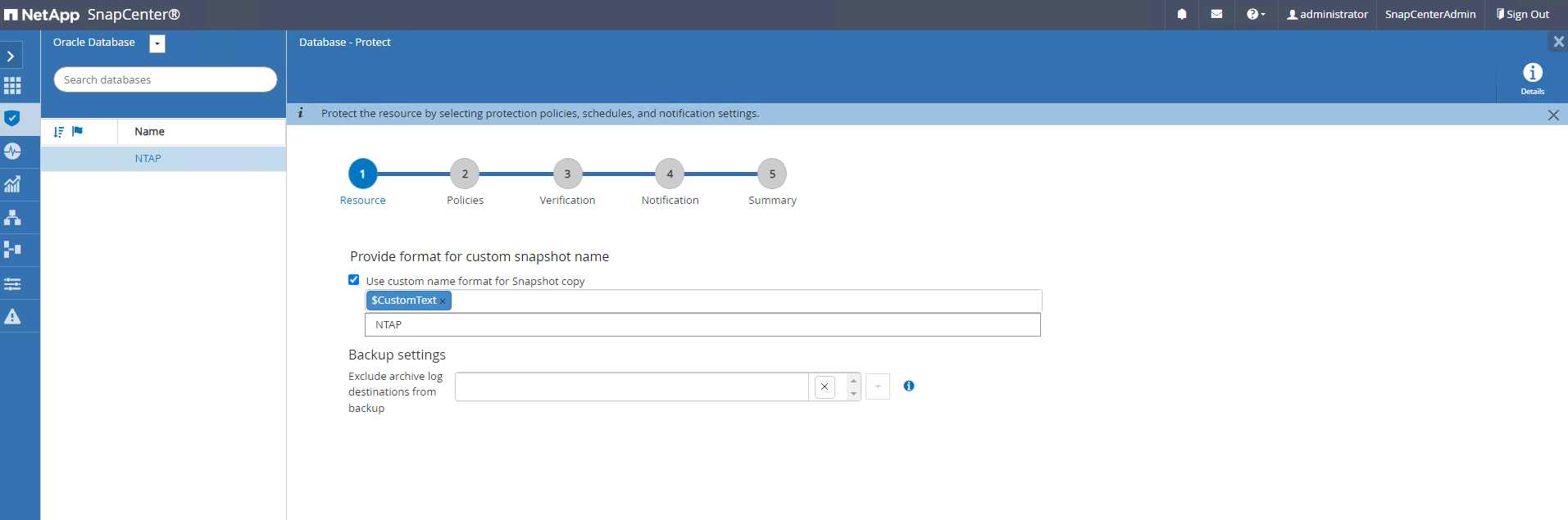

Haga clic en la base de datos para iniciar un flujo de trabajo para habilitar la protección de la base de datos.
Aplicar la política de respaldo, configurar la programación si es necesario.

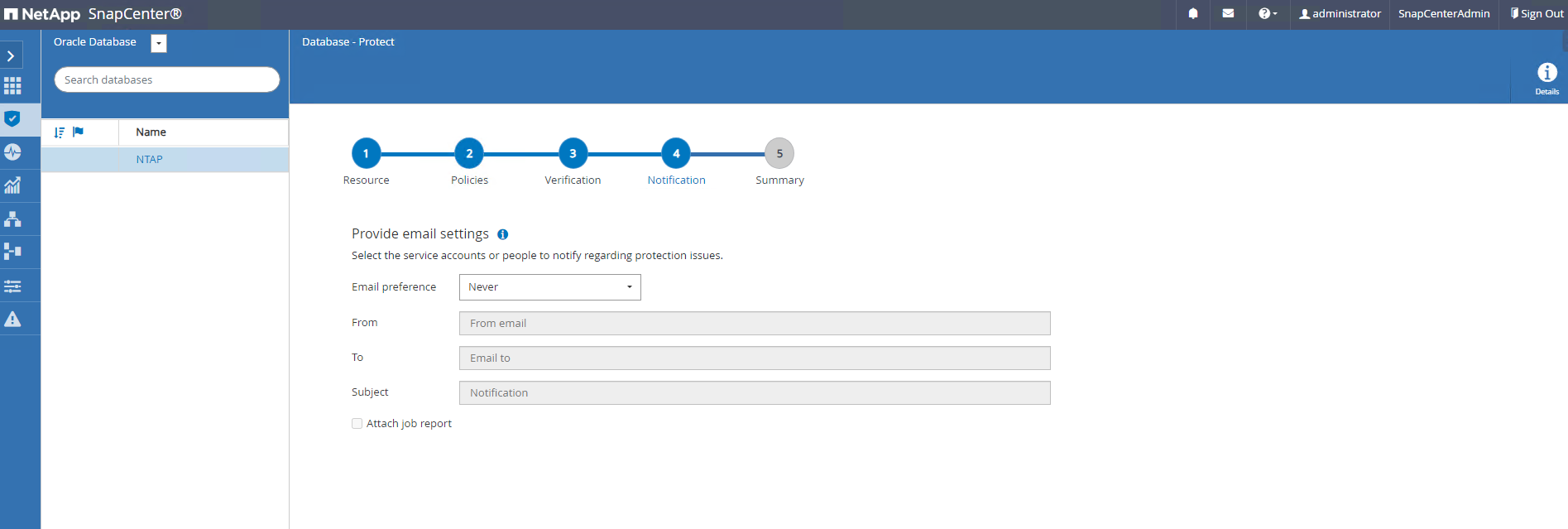

Configure la notificación del trabajo de respaldo si es necesario.

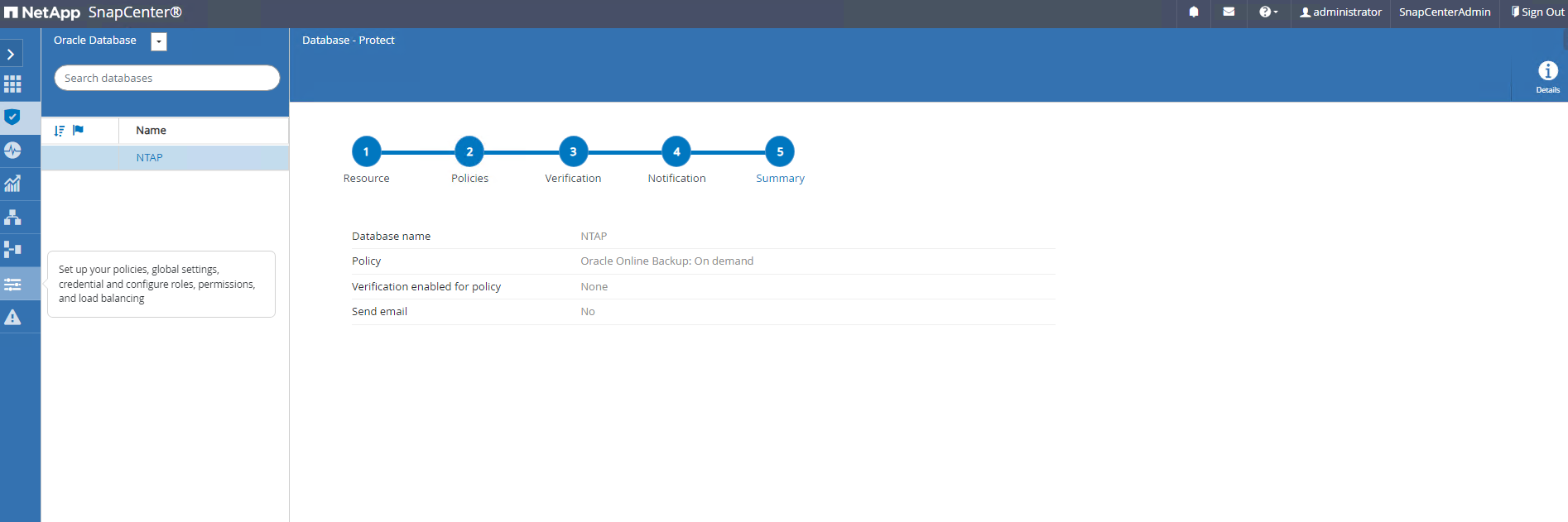

Revise el resumen y finalice para habilitar la protección de la base de datos.

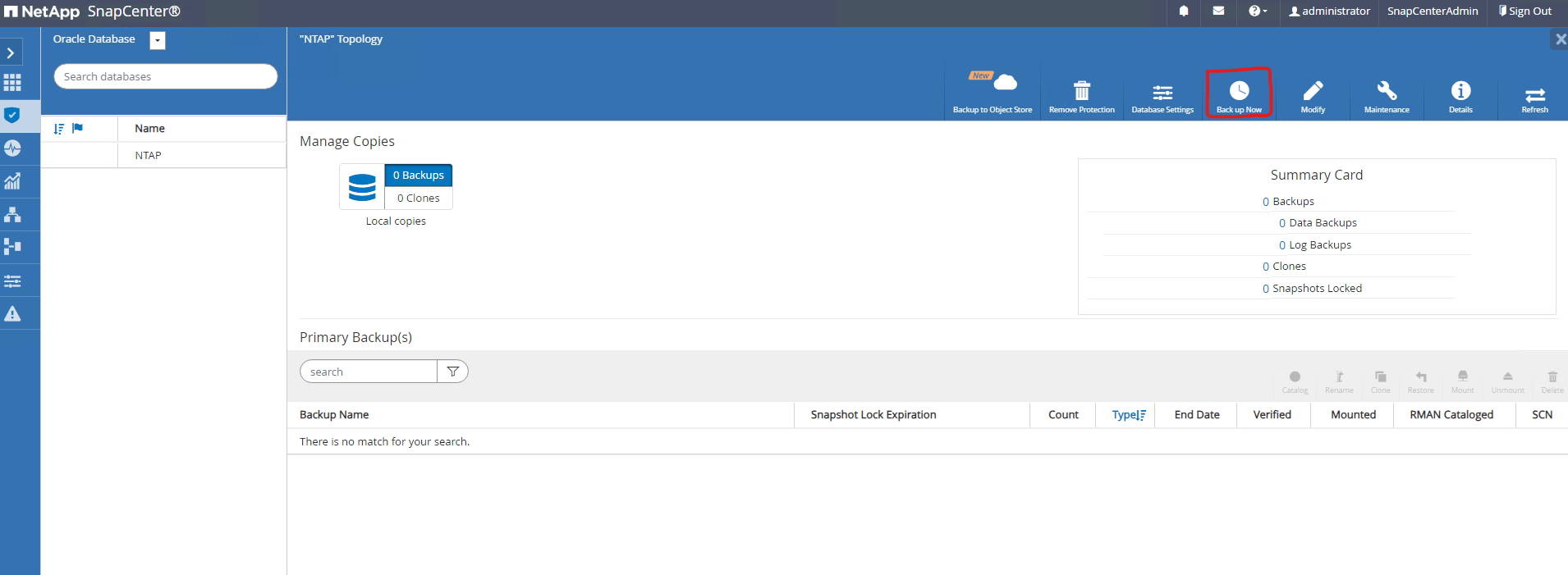

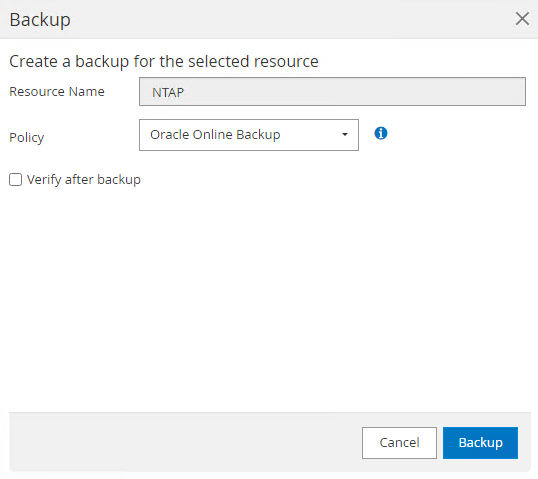

Se puede activar un trabajo de respaldo a pedido haciendo clic en Back up Now .

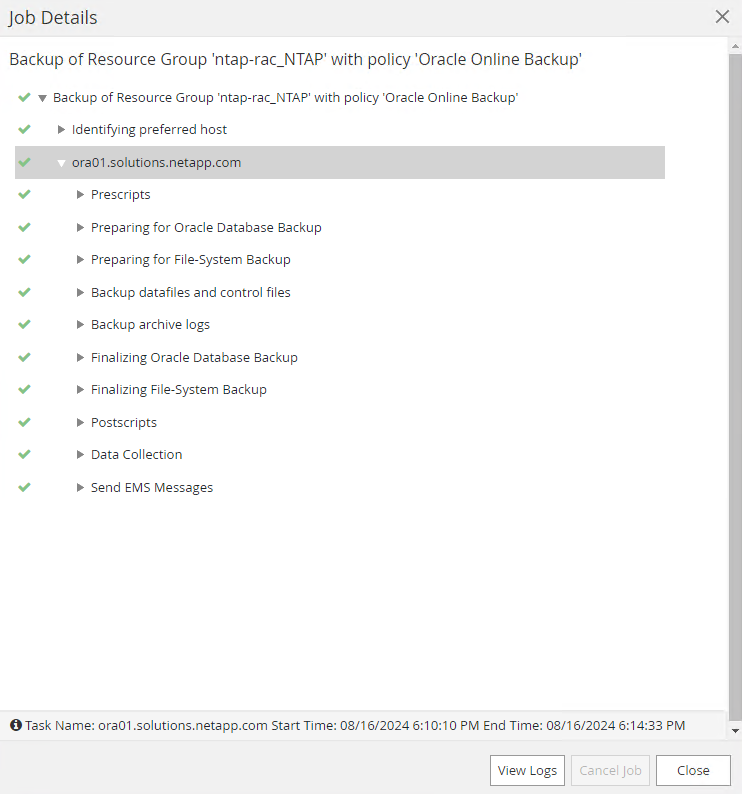

El trabajo de respaldo se puede monitorear en el Monitor pestaña haciendo clic en el trabajo en ejecución.
Haga clic en la base de datos para revisar los conjuntos de copias de seguridad completados para la base de datos RAC.

Restauración/recuperación de bases de datos

Details

SnapCenter proporciona una serie de opciones de restauración y recuperación para la base de datos Oracle RAC a partir de una copia de seguridad instantánea. En este ejemplo, demostramos cómo restaurar desde una copia de seguridad de instantánea anterior y luego avanzar la base de datos hasta el último registro disponible.

Primero, ejecute una copia de seguridad instantánea. Luego, cree una tabla de prueba e inserte una fila en la tabla para validar la base de datos recuperada de la imagen instantánea antes de que la creación de la tabla de prueba recupere la tabla de prueba.

[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 10:31:12 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.


SQL> create table test (id integer, dt timestamp, event varchar(100));

Table created.

SQL> insert into test values (1, sysdate, 'validate SnapCenter rac database restore on VMware vVols storage');

1 row created.

SQL> commit;

Commit complete.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage


SQL>

Desde SnapCenter Resources Pestaña, abra la página de topología de respaldo de la base de datos NTAP1. Resalte el conjunto de copias de seguridad de datos de instantáneas creado hace 3 días. Hacer clic en Restore para iniciar el flujo de trabajo de restauración-recuperación.

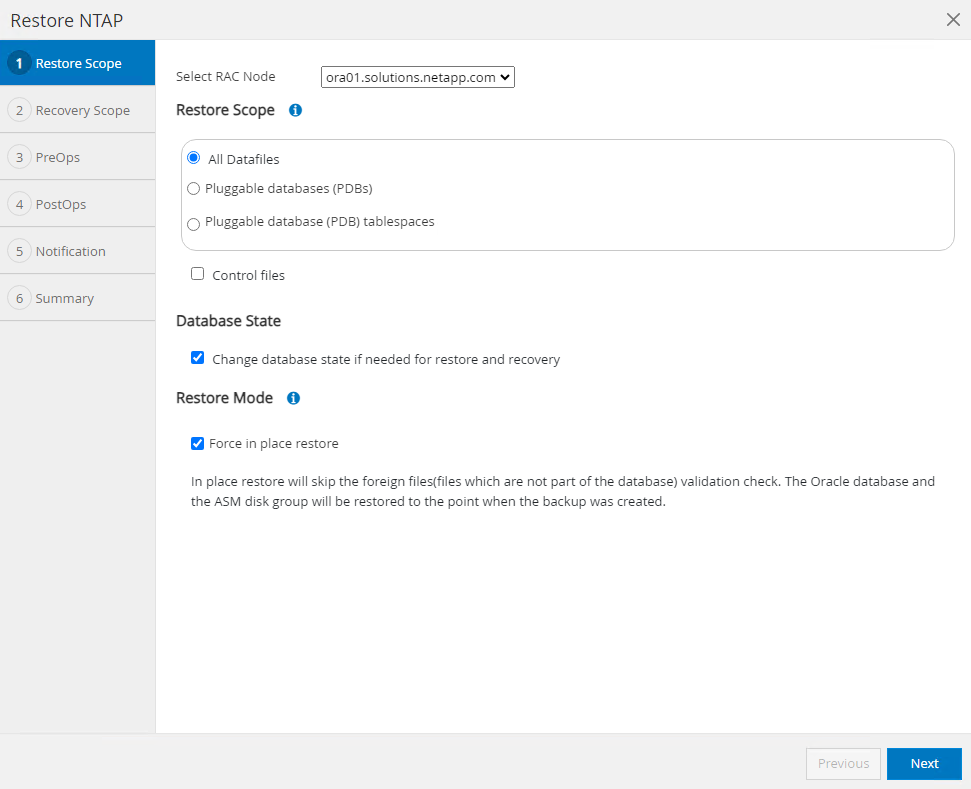

Seleccione el ámbito de restauración.

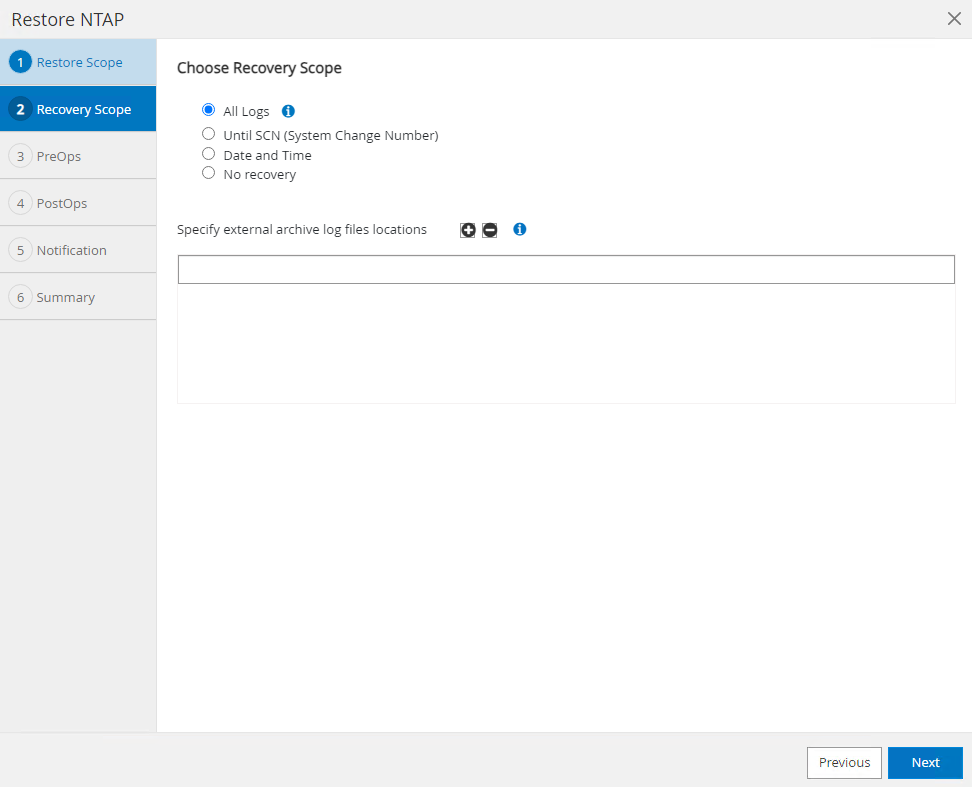

Elija el alcance de recuperación para All Logs .

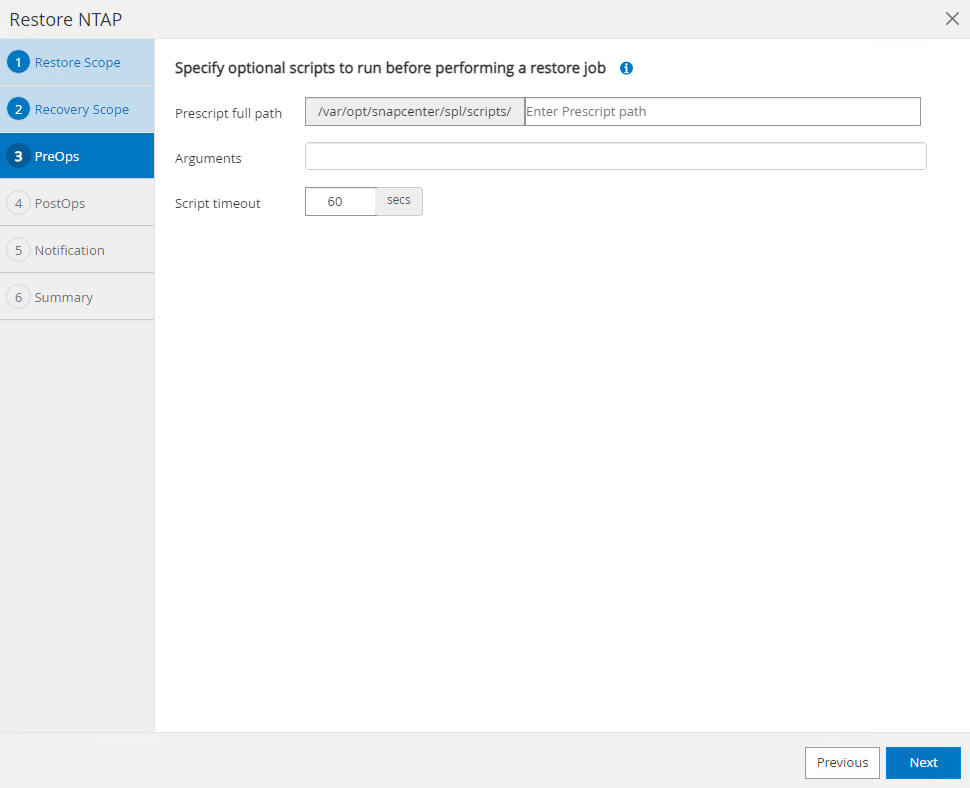

Especifique cualquier script previo opcional para ejecutar.

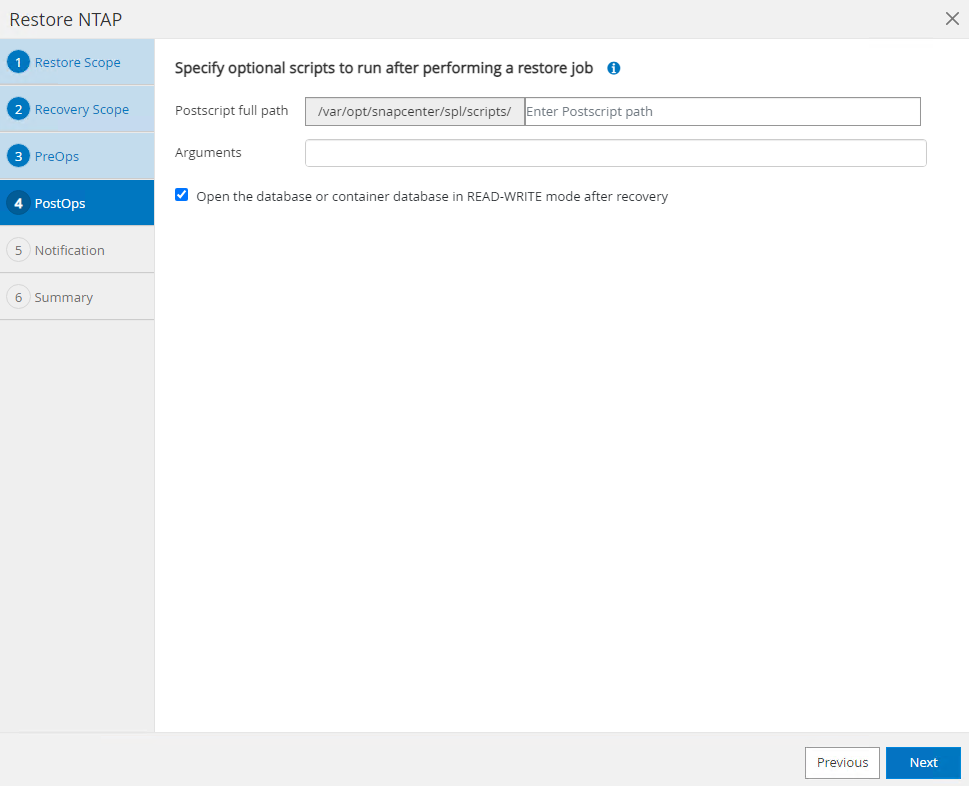

Especifique cualquier script posterior opcional para ejecutar.
Envíe un informe de trabajo si lo desea.
Revise el resumen y haga clic en Finish para iniciar la restauración y recuperación.

Desde RAC DB VM ora01, valide que una restauración/recuperación exitosa de la base de datos se haya trasladado a su estado más reciente y haya recuperado la tabla de prueba creada 3 días después.

[root@ora01 ~]# su - oracle
[oracle@ora01 ~]$ sqlplus / as sysdba

SQL*Plus: Release 19.0.0.0.0 - Production on Mon Aug 19 11:51:15 2024
Version 19.18.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.


Connected to:
Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

SQL> select name, open_mode from v$database;

NAME      OPEN_MODE
--------- --------------------
NTAP      READ WRITE

SQL> sho pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
         2 PDB$SEED                       READ ONLY  NO
         3 NTAP_PDB1                      READ WRITE NO
         4 NTAP_PDB2                      READ WRITE NO
         5 NTAP_PDB3                      READ WRITE NO
SQL> alter session set container=ntap_pdb1;

Session altered.

SQL> select * from test;

        ID
----------
DT
---------------------------------------------------------------------------
EVENT
--------------------------------------------------------------------------------
         1
19-AUG-24 10.36.04.000000 AM
validate SnapCenter rac database restore on VMware vVols storage

SQL> select current_timestamp from dual;

CURRENT_TIMESTAMP
---------------------------------------------------------------------------
19-AUG-24 11.55.20.079686 AM -04:00



SQL> exit
Disconnected from Oracle Database 19c Enterprise Edition Release 19.0.0.0.0 - Production
Version 19.18.0.0.0

Esto completa la demostración de la copia de seguridad, restauración y recuperación de SnapCenter de la base de datos Oracle RAC en VCF con vVols.

Dónde encontrar información adicional

Para obtener más información sobre la información descrita en este documento, revise los siguientes documentos y/o sitios web:

TR-4997: Implementación y protección de Oracle RAC en VCF con vVols

Creating your file...

Objetivo

Audiencia

Entorno de prueba y validación de soluciones

Arquitectura

Componentes de hardware y software

Configuración de la base de datos Oracle RAC en VCF

Factores clave a considerar en la implementación

Implementación de la solución

Requisitos previos para la implementación

Crear un perfil de capacidad de almacenamiento

Crear y configurar el almacén de datos vVols

Crear una política de almacenamiento de VM basada en el perfil de capacidad de almacenamiento

Asignar discos a máquinas virtuales RAC desde almacenes de datos vVols y configurar el almacenamiento de bases de datos

Implementación de Oracle RAC en VCF

Validación de la implementación de Oracle RAC en VCF

Copia de seguridad y recuperación de bases de datos Oracle RAC en VCF con SnapCenter

Configuración de SnapCenter

Copia de seguridad de la base de datos

Restauración/recuperación de bases de datos

Dónde encontrar información adicional
