Configurar LVM con iSCSI para Proxmox VE

Colaboradores sureshthoppay netapp-jsnyder
PDF

Configure el Administrador de volúmenes lógicos (LVM) para el almacenamiento compartido entre hosts del entorno virtual (VE) Proxmox mediante el protocolo iSCSI con NetApp ONTAP. Esta configuración permite el acceso al almacenamiento a nivel de bloque a través de redes Ethernet estándar con soporte de múltiples rutas.

Pool compartido de LVM con iSCSI mediante ONTAP

Tareas iniciales del administrador de virtualización

Complete estas tareas iniciales para preparar los hosts Proxmox VE para la conectividad iSCSI y recopilar la información necesaria para el administrador de almacenamiento.

  1. Verifique que haya dos interfaces VLAN de Linux disponibles.

  2. Asegúrese de que multipath-tools esté instalado en todos los hosts Proxmox VE y se inicie en el arranque.

    apt list | grep multipath-tools
# If need to install, execute the following line.
apt-get install multipath-tools
systemctl enable --now multipathd
    Nota La configuración deseada para los dispositivos ONTAP multivía ya está incluida en el paquete. Para más información, consulta la "Documentación de ONTAP 9 sobre Proxmox VE 9.x para FCP e iSCSI con almacenamiento ONTAP"

  3. Recopile el IQN del host iSCSI para todos los hosts Proxmox VE y proporciónelo al administrador de almacenamiento.

    cat /etc/iscsi/initiator.name

Tareas del administrador de almacenamiento

Si es nuevo en ONTAP, utilice el Administrador del sistema para obtener una mejor experiencia.

  1. Asegúrese de que la SVM esté disponible con el protocolo iSCSI habilitado. Seguir "Documentación de ONTAP 9".

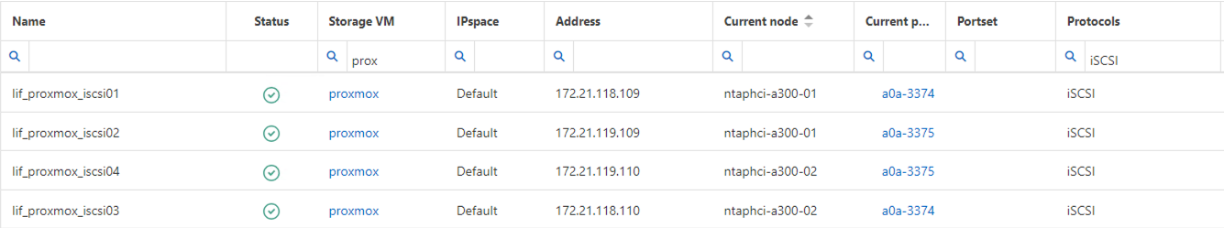

  2. Cree dos LIF por controlador dedicados para iSCSI.

    detalles de la interfaz iscsi

  3. Crea un igroup con el tipo de sistema operativo configurado como linux y añade los iniciadores iSCSI del host.

    Proxmox VE se basa en Debian Linux, así que usa el tipo de SO linux para los igroups que contienen iniciadores de host de Proxmox VE. En System Manager, selecciona Linux como sistema operativo del host. Si utilizas la CLI de ONTAP, ejecuta el siguiente comando.

    lun igroup create -vserver <svm_name> -igroup <igroup_name> -protocol iscsi -ostype linux -initiator <host_iqn_1>,<host_iqn_2>

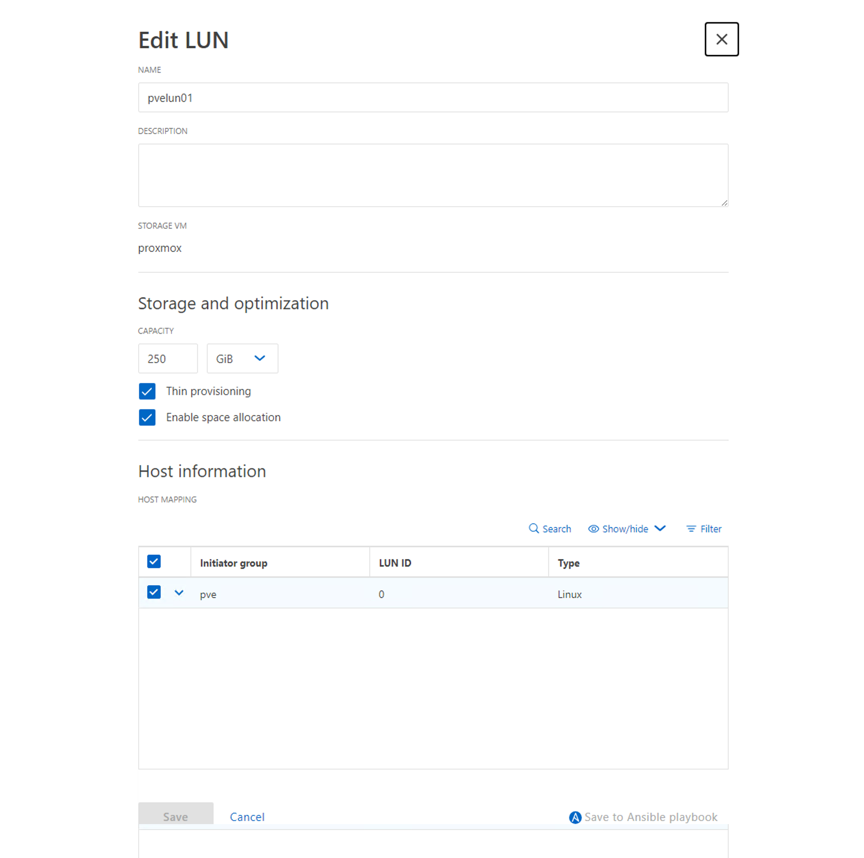

  4. Crea el LUN con el tipo de sistema operativo configurado en linux y el tamaño deseado en la SVM, y preséntalo al igroup creado en el paso anterior. Asegúrate de que la protección Anti-Ransomware esté habilitada en la pestaña de seguridad para los sistemas ASA. Para los sistemas AFF/FAS, asegúrate de que la protección Anti-Ransomware esté habilitada en la pestaña de seguridad del volumen.

    En System Manager, selecciona Linux como sistema operativo del host. Si utilizas la CLI de ONTAP, ejecuta los siguientes comandos.

    lun create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -size <size> -ostype linux
lun mapping create -vserver <svm_name> -path /vol/<volume_name>/<lun_name> -igroup <igroup_name>

    detalles del LUN de ISCI

  5. Notifique al administrador de virtualización que se creó el LUN.

Tareas finales del administrador de virtualización

Complete estas tareas para configurar el LUN iSCSI como almacenamiento LVM compartido en Proxmox VE.

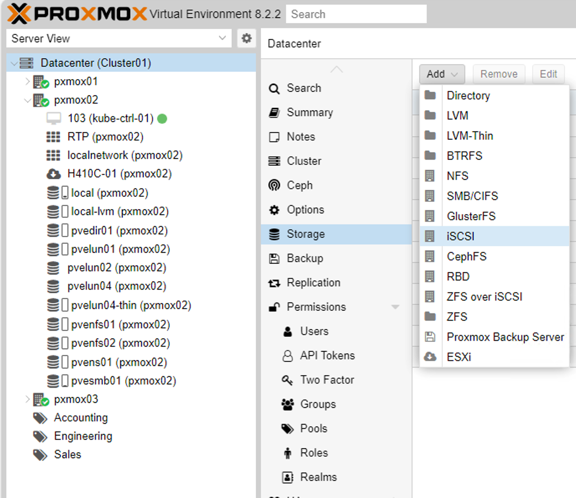

  1. Uso de la interfaz de administración en https:<proxmox node>:8006, haga clic en Centro de datos, seleccione Almacenamiento, haga clic en Agregar y seleccione iSCSI.

    Navegación de almacenamiento iscsi

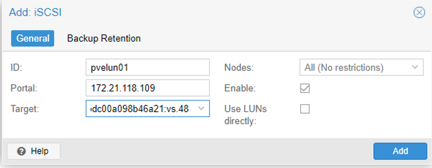

  2. Proporcione el nombre de ID de almacenamiento. La dirección iSCSI LIF de ONTAP debería poder elegir el destino cuando no haya problemas de comunicación. Si la intención es no proporcionar acceso LUN directamente a las máquinas virtuales invitadas, desmarque esa opción.

    Creación de tipo de almacenamiento iscsi

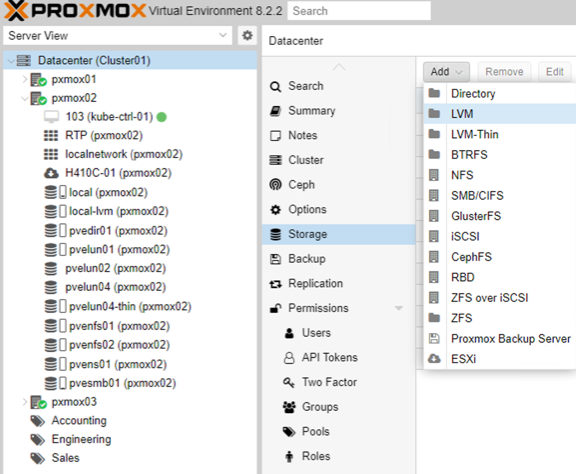

  3. Haga clic en Agregar y seleccione LVM.

    Navegación de almacenamiento de LVM

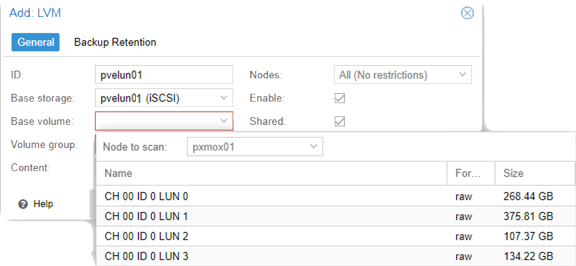

  4. Proporcione el nombre de ID de almacenamiento y seleccione el almacenamiento base que coincida con el almacenamiento iSCSI creado en el paso anterior. Seleccione el LUN para el volumen base y proporcione el nombre del grupo de volúmenes. Asegúrese de que la opción compartida esté seleccionada. Con Proxmox VE 9 y superior, habilite la Allow Snapshots as Volume-Chain opción, que es visible cuando la casilla de verificación Avanzado está habilitada.

    creación de almacenamiento lvm

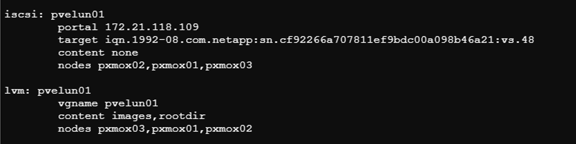

  5. A continuación se muestra el archivo de configuración de almacenamiento de muestra para LVM usando iSCSI:

    Mostrar ejemplo

    configuración de lvm iscsi

    Con Proxmox VE 9 y superior, el archivo de configuración de almacenamiento incluye la opción adicional snapshot-as-volume-chain 1 cuando Allow Snapshots as Volume-Chain está habilitado.
