Asignaciones de puertos de plataforma para switches IP BES-53248 compatibles con Broadcom
Sugerir cambios
PDF
El uso del puerto en una configuración IP de MetroCluster depende del modelo del switch y el tipo de plataforma.
Revise las siguientes consideraciones antes de utilizar las tablas de configuración:
-
No puede usar los switches con puertos ISL remotos de diferentes velocidades (por ejemplo, un puerto de 25 Gbps conectado a un puerto ISL de 10 Gbps).
-
Si se configura la transición del switch para MetroCluster FC a IP, se usan los siguientes puertos en función de la plataforma objetivo que se elija:
Plataforma objetivo Puerto FAS500f, AFF C250, ASA C250, AFF A250, ASA A250, FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, o FAS8700 plataformas
Puertos 1 - 6, 10Gbps
Plataformas FAS8200 o AFF A300
Puertos 3 - 4 y 9 - 12, 10Gbps
-
Es posible que los sistemas AFF A320 configurados con switches Broadcom BES-53248 no admitan todas las funciones.
No se admite ninguna configuración o función que requiera que las conexiones de clúster local estén conectadas a un switch. Por ejemplo, no se admiten las siguientes configuraciones ni procedimientos:
-
Configuraciones MetroCluster de ocho nodos
-
Transición de las configuraciones FC de MetroCluster a IP de MetroCluster
-
Actualizar una configuración IP de MetroCluster de cuatro nodos (ONTAP 9.8 y versiones posteriores)
-
Elija la tabla de cableado correcta para su configuración
Utilice la siguiente tabla para determinar qué tabla de cableado debe seguir.
| Si el sistema es… | Utilice esta tabla de cableado… |
|---|---|
AFF A150, ASA A150 FAS2750 AFF A220 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 1) |
FAS500f AFF C250, ASA C250 AFF A250, ASA A250 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 2) |
AFF A20 AFF C30, AFF A30 AFF C60 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 3) |
FAS8200, AFF A300 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 4) |
AFF A320 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 5) |
FAS8300 AFF C400, ASA C400 AFF A400, ASA A400 FAS8700 |
Asignaciones de puertos de plataforma Broadcom BES-53248 (grupo 6) |

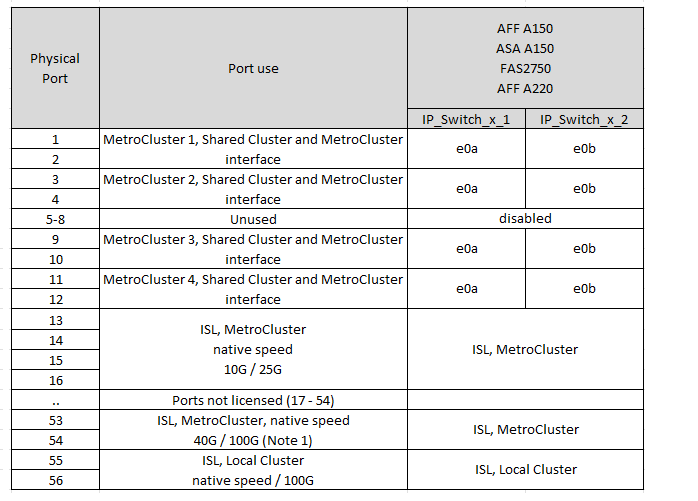

Revise las asignaciones de puertos de plataforma para conectar un sistema AFF A150, ASA A150, FAS2750 o AFF A220 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
-
Si ambas configuraciones de MetroCluster utilizan la misma plataforma, NetApp recomienda seleccionar el grupo «MetroCluster 3» para una configuración y el grupo «MetroCluster 4» para la otra. Si las plataformas son diferentes, entonces debe seleccionar «MetroCluster 3» o «MetroCluster 4» para la primera configuración, y «MetroCluster 1» o «MetroCluster 2» para la segunda configuración.
Revise las asignaciones de puertos de plataforma al cable A FAS500f, AFF C250, ASA C250, AFF A250 o ASA A250 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
-
Si ambas configuraciones de MetroCluster utilizan la misma plataforma, NetApp recomienda seleccionar el grupo «MetroCluster 3» para una configuración y el grupo «MetroCluster 4» para la otra. Si las plataformas son diferentes, entonces debe seleccionar «MetroCluster 3» o «MetroCluster 4» para la primera configuración, y «MetroCluster 1» o «MetroCluster 2» para la segunda configuración.

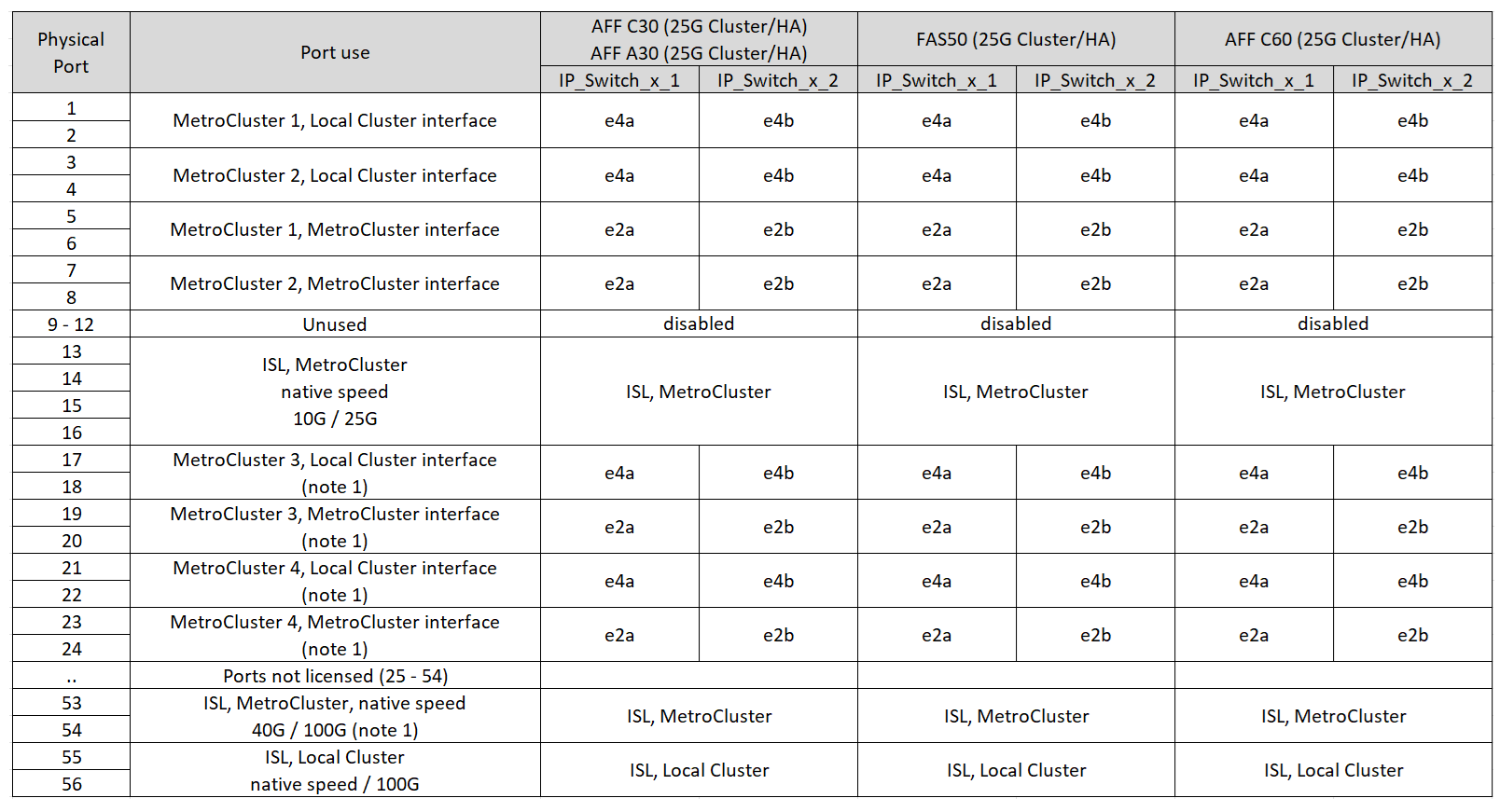

Revise las asignaciones de puertos de plataforma para conectar un sistema AFF A20, AFF C30, AFF A30 o AFF C60 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
Revise las asignaciones de puertos de plataforma para cablear un sistema FAS8200 o AFF A300 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
Revise las asignaciones de puertos de plataforma para cablear un sistema AFF A320 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
-
Nota 2: Solo se puede conectar al switch una sola MetroCluster de cuatro nodos utilizando sistemas AFF A320.
Esta configuración no admite las funciones que requieren un clúster conmutado. Esto incluye la transición de FC a IP de MetroCluster y los procedimientos de actualización tecnológica.
Revise las asignaciones de puertos de plataforma al cable A FAS8300, AFF C400, ASA C400, AFF A400, ASA A400, o sistema FAS8700 a un conmutador Broadcom BES-53248:
-
Nota 1: El uso de estos puertos requiere una licencia adicional.
-
Nota 2: Solo se puede conectar al switch una sola MetroCluster de cuatro nodos utilizando sistemas AFF A320.
Esta configuración no admite las funciones que requieren un clúster conmutado. Esto incluye la transición de FC a IP de MetroCluster y los procedimientos de actualización tecnológica.
