Al utilizar RAID de software, la ausencia de un controlador RAID de hardware es ideal, pero, si un sistema tiene un controlador RAID existente, debe cumplir con los siguientes requisitos:

Según el número máximo de unidades admitidas por el controlador, podría requerirse un controlador adicional. Con el modo HBA SAS, asegúrese de que el controlador de E/S (HBA SAS) sea compatible con una velocidad mínima de 6 Gb/s. Sin embargo, NetApp recomienda una velocidad de 12 Gbps.

No se admiten otros modos ni configuraciones de controlador RAID de hardware. Por ejemplo, algunos controladores admiten RAID 0, lo que puede permitir artificialmente la transferencia de discos, pero las consecuencias pueden ser indeseables. El tamaño admitido de discos físicos (sólo SSD) es entre 200 GB y 16 TB.

En configuraciones con controladores RAID de hardware, la redundancia de disco físico la proporciona el controlador RAID. ONTAP Select se presenta con uno o más VMDK desde los cuales el administrador de ONTAP puede configurar agregados de datos. Estos VMDK se distribuyen en formato RAID 0, ya que el uso del RAID de software de ONTAP es redundante, ineficiente e ineficaz debido a la resiliencia proporcionada a nivel de hardware. Además, los VMDK utilizados para los discos del sistema se encuentran en el mismo almacén de datos que los utilizados para almacenar los datos del usuario.

Al utilizar RAID de software, ONTAP Deploy presenta a ONTAP Select un conjunto de discos virtuales (VMDK) y discos físicos Raw Device Mappings [RDM] para SSD y dispositivos de E/S de paso a través o DirectPath para NVMe.

Las siguientes figuras muestran esta relación con más detalle, resaltando la diferencia entre los discos virtualizados utilizados para los componentes internos de la máquina ONTAP Select y los discos físicos utilizados para almacenar datos del usuario.

Los discos del sistema (VMDK) residen en el mismo almacén de datos y en el mismo disco físico. El disco NVRAM virtual requiere un medio rápido y duradero. Por lo tanto, solo se admiten almacenes de datos de tipo NVMe y SSD.

Los discos del sistema (VMDK) residen en el mismo almacén de datos y en el mismo disco físico. El disco NVRAM virtual requiere un medio rápido y duradero. Por lo tanto, solo se admiten almacenes de datos de tipo NVMe y SSD. Al utilizar unidades NVMe para datos, el disco del sistema también debe ser un dispositivo NVMe por motivos de rendimiento. Una tarjeta Intel Optane es una buena opción para el disco del sistema en una configuración completamente NVMe.

Cada disco de datos se divide en tres partes: una pequeña partición raíz (stripe) y dos particiones del mismo tamaño para crear dos discos de datos visibles en la máquina virtual ONTAP Select . Las particiones utilizan el esquema de datos raíz (RD2) como se muestra en las siguientes figuras para un clúster de un solo nodo y para un nodo en un par de alta disponibilidad.

P denota una unidad de paridad. DP denota una unidad de paridad dual y S denota una unidad de repuesto.

Particionamiento de discos RDD para clústeres de un solo nodo

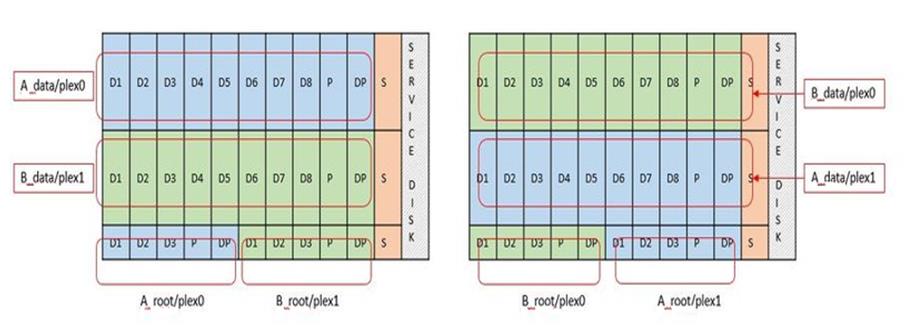

Particionamiento de discos RDD para clústeres de múltiples nodos (pares HA)

El RAID por software de ONTAP admite los siguientes tipos de RAID: RAID 4, RAID-DP y RAID-TEC. Estas son las mismas estructuras RAID que utilizan las plataformas FAS y AFF . Para el aprovisionamiento raíz, ONTAP Select solo admite RAID 4 y RAID-DP. Al usar RAID-TEC para la agregación de datos, la protección general es RAID-DP. ONTAP Select HA utiliza una arquitectura de no compartido que replica la configuración de cada nodo en el otro. Esto significa que cada nodo debe almacenar su partición raíz y una copia de la partición raíz de su par. Dado que un disco de datos tiene una sola partición raíz, la cantidad mínima de discos de datos variará según si el nodo de ONTAP Select forma parte de un par de alta disponibilidad (HA) o no.

En clústeres de un solo nodo, todas las particiones de datos se utilizan para almacenar datos locales (activos). En los nodos que forman parte de un par de alta disponibilidad (HA), una partición de datos se utiliza para almacenar datos locales (activos) de ese nodo y la segunda partición de datos se utiliza para replicar los datos activos del par de alta disponibilidad (HA).

VMware ESX no admite actualmente discos NVMe como mapas de dispositivos sin procesar. Para que ONTAP Select controle directamente los discos NVMe, estas unidades deben configurarse en ESX como dispositivos de acceso directo. Tenga en cuenta que configurar un dispositivo NVMe como dispositivo de acceso directo requiere la compatibilidad con la BIOS del servidor y es un proceso disruptivo que requiere reiniciar el host ESX. Además, el número máximo de dispositivos de acceso directo por host ESX es de 16. Sin embargo, ONTAP Deploy lo limita a 14. Este límite de 14 dispositivos NVMe por nodo de ONTAP Select implica que una configuración exclusivamente NVMe proporcionará una densidad de IOP muy alta (IOP/TB) a expensas de la capacidad total. Como alternativa, si se desea una configuración de alto rendimiento con mayor capacidad de almacenamiento, se recomienda una máquina virtual ONTAP Select de gran tamaño, una tarjeta Intel Optane para el disco del sistema y un número nominal de unidades SSD para el almacenamiento de datos.

Existe una diferencia adicional entre los dispositivos de paso a través y los RDM. Los RDM se pueden asignar a una máquina virtual en ejecución. Los dispositivos de paso a través requieren reiniciar la máquina virtual. Esto significa que cualquier procedimiento de reemplazo de unidad NVMe o expansión de capacidad (adición de unidad) requerirá reiniciar la máquina virtual de ONTAP Select . La operación de reemplazo de unidad y expansión de capacidad (adición de unidad) se gestiona mediante un flujo de trabajo en ONTAP Deploy. ONTAP Deploy gestiona el reinicio de ONTAP Select para clústeres de un solo nodo y la conmutación por error/recuperación para pares de alta disponibilidad (HA). Sin embargo, es importante tener en cuenta la diferencia entre trabajar con unidades de datos SSD (no se requiere reinicio/conmutación por error de ONTAP Select ) y trabajar con unidades de datos NVMe (se requiere reinicio/conmutación por error de ONTAP Select ).

Para ofrecer una experiencia de usuario más optimizada, ONTAP Deploy aprovisiona automáticamente los discos del sistema (virtuales) desde el almacén de datos especificado (disco físico del sistema) y los conecta a la máquina virtual de ONTAP Select . Esta operación se realiza automáticamente durante la configuración inicial para que la máquina virtual de ONTAP Select pueda arrancar. Los RDM se particionan y el agregado raíz se crea automáticamente. Si el nodo de ONTAP Select forma parte de un par de alta disponibilidad (HA), las particiones de datos se asignan automáticamente a un pool de almacenamiento local y a un pool de almacenamiento reflejado. Esta asignación se realiza automáticamente durante las operaciones de creación de clústeres y de adición de almacenamiento.

Debido a que los discos de datos en la VM ONTAP Select están asociados con los discos físicos subyacentes, existen implicaciones de rendimiento al crear configuraciones con una mayor cantidad de discos físicos.

Al agregar capacidad a una máquina virtual ONTAP Select mediante RAID por software, el administrador debe considerar el tamaño de la unidad física y la cantidad de unidades necesarias. Para más detalles, consulte la sección "Aumentar la capacidad de almacenamiento" .

De manera similar a los sistemas FAS y AFF , solo se pueden agregar unidades con capacidades iguales o mayores a un grupo RAID existente. Las unidades de mayor capacidad tienen el tamaño adecuado. Si se crean nuevos grupos RAID, el tamaño del nuevo grupo RAID debe coincidir con el del grupo RAID existente para garantizar que el rendimiento general no se vea afectado.

Los discos de ONTAP Select generalmente están etiquetados como NET xy. Puede usar el siguiente comando de ONTAP para obtener el UUID del disco:

En el shell ESXi, puede ingresar el siguiente comando para hacer parpadear el LED de un disco físico determinado (identificado por su naa.unique-id).

Es posible que un sistema presente una situación en la que varias unidades fallen simultáneamente. El comportamiento del sistema depende de la protección RAID agregada y del número de unidades fallidas.

Un agregado RAID4 puede sobrevivir a una falla de disco, un agregado RAID-DP puede sobrevivir a dos fallas de disco y un agregado RAID-TEC puede sobrevivir a tres fallas de disco.

Si el número de discos fallidos es menor que el número máximo de fallos que admite el tipo RAID, y si hay un disco de repuesto disponible, el proceso de reconstrucción se inicia automáticamente. Si no hay discos de repuesto disponibles, el agregado proporciona datos en estado degradado hasta que se añadan los discos de repuesto.

Si el número de discos con fallos supera el número máximo de fallos que admite el tipo de RAID, el plex local se marca como fallido y el estado del agregado se degrada. Los datos se entregan desde el segundo plex que reside en el socio de alta disponibilidad. Esto significa que cualquier solicitud de E/S para el nodo 1 se envía a través del puerto de interconexión de clúster e0e (iSCSI) a los discos ubicados físicamente en el nodo 2. Si el segundo plex también falla, el agregado se marca como fallido y los datos no están disponibles.

Es necesario eliminar un plex fallido y volver a crearlo para que se reanude la duplicación correcta de los datos. Tenga en cuenta que un fallo multidisco que provoque la degradación de un agregado de datos también provoca la degradación de un agregado raíz. ONTAP Select utiliza el esquema de particionamiento "raíz-datos-datos" (RDD) para dividir cada unidad física en una partición raíz y dos particiones de datos. Por lo tanto, la pérdida de uno o más discos podría afectar a varios agregados, incluyendo la raíz local o la copia del agregado raíz remoto, así como al agregado de datos local y a la copia del agregado de datos remoto.

La salida del último comando debe estar vacía.

Los sistemas NetApp FAS suelen estar equipados con una tarjeta PCI NVRAM física. Esta tarjeta de alto rendimiento contiene memoria flash no volátil que proporciona una mejora significativa en el rendimiento de escritura. Esto se logra al permitir que ONTAP reconozca inmediatamente las escrituras entrantes al cliente. También puede programar el traslado de bloques de datos modificados a medios de almacenamiento más lentos mediante un proceso conocido como desensamblaje.

Los sistemas básicos no suelen contar con este tipo de equipo. Por lo tanto, la funcionalidad de la tarjeta NVRAM se ha virtualizado y se ha ubicado en una partición del disco de arranque del sistema ONTAP Select . Por esta razón, la ubicación del disco virtual del sistema de la instancia es fundamental.
