ONTAP Select admite tanto configuraciones de red de un solo nodo como de varios nodos.
Configuración de red de nodo único
Las configuraciones ONTAP Select de nodo único no requieren la red interna de ONTAP, porque no hay tráfico de clúster, interconexión de alta disponibilidad ni de espejo.
A diferencia de la versión multinodo del producto ONTAP Select, cada ONTAP Select VM contiene tres adaptadores de red virtuales, presentados a los puertos de red de ONTAP e0a, e0b y e0c.
Estos puertos se utilizan para proporcionar los siguientes servicios: gestión, datos e interclúster LIF.
Puedes desplegar ONTAP Select como un clúster de un solo nodo. El host hipervisor incluye un switch virtual que proporciona acceso a la red externa.
La siguiente figura muestra la relación entre estos puertos y los adaptadores físicos subyacentes. La figura muestra un nodo del clúster ONTAP Select en el hipervisor ESXi.

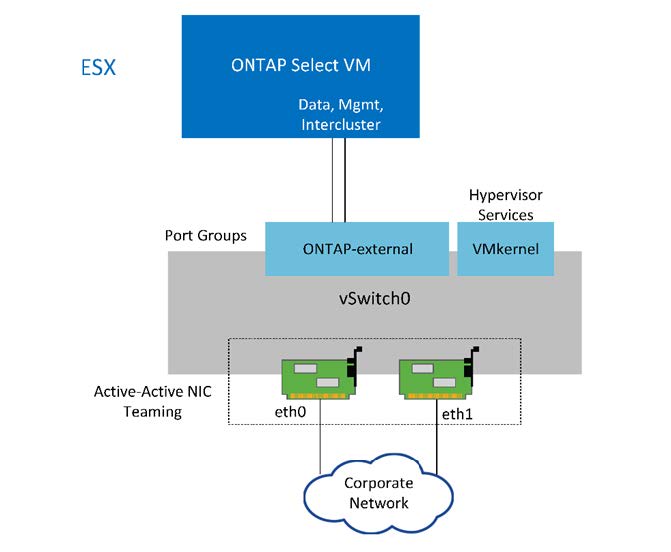

Configuración de red de un clúster ONTAP Select de nodo único
|
Aunque dos adaptadores son suficientes para un clúster de un solo nodo, igual se requiere NIC teaming. |
Asignación LIF
Como se explica en la sección de asignación de LIF multinodo de este documento, ONTAP utiliza IPspaces para mantener el tráfico de red del clúster separado del tráfico de datos y de gestión. La variante de un solo nodo de esta plataforma no contiene una red de clúster. Por lo tanto, no hay puertos presentes en el IPspace del clúster.
|
|
Los LIF de gestión de clúster y nodo se crean automáticamente durante la configuración del clúster de ONTAP Select. Puedes crear los LIF restantes después del despliegue. |
LIF de gestión y datos (e0a, e0b y e0c)
Los puertos ONTAP e0a, e0b y e0c se delegan como puertos candidatos para las LIF que transportan los siguientes tipos de tráfico:
-
Tráfico de protocolo SAN/NAS (CIFS, NFS e iSCSI)
-
Tráfico de gestión de clúster, nodo y SVM
-
Tráfico entre clústeres (SnapMirror y SnapVault)
Configuración de red multinodo
La configuración de red multinodo de ONTAP Select consta de dos redes.
Se trata de una red interna, responsable de proporcionar servicios de clúster y replicación interna, y una red externa, responsable de proporcionar servicios de acceso y gestión de datos. El aislamiento de extremo a extremo del tráfico que fluye dentro de estas dos redes es extremadamente importante para crear un entorno adecuado para la resiliencia del clúster.
Estas redes se representan en la siguiente figura, que muestra un clúster ONTAP Select de cuatro nodos ejecutándose en una plataforma vSphere de VMware. Los clústeres de seis, ocho, diez y doce nodos tienen una configuración de red similar.
|
|
Cada instancia de ONTAP Select reside en un servidor físico independiente. El tráfico interno y externo se aísla mediante grupos de puertos de red separados, que se asignan a cada interfaz de red virtual y permiten que los nodos del clúster compartan la misma infraestructura de conmutación física. |

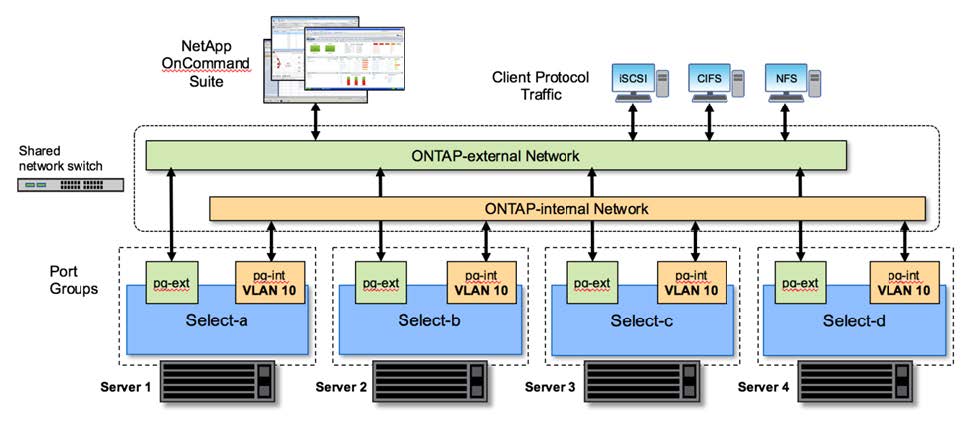

Descripción general de la configuración de red de un clúster multinodo ONTAP Select
Cada máquina virtual ONTAP Select contiene siete adaptadores de red virtuales que se presentan a ONTAP como un conjunto de siete puertos de red, de e0a a e0g. Aunque ONTAP trata estos adaptadores como NIC físicas, en realidad son virtuales y se asignan a un conjunto de interfaces físicas a través de una capa de red virtualizada. Como resultado, cada servidor host no requiere seis puertos de red físicos.
|
|
No se admite la adición de adaptadores de red virtuales a la máquina virtual ONTAP Select. |
Estos puertos están preconfigurados para proporcionar los siguientes servicios:
-
e0a, e0b y e0g. LIF de gestión y datos
-
e0c, e0d. LIF de red del clúster
-
e0e. RSM
-
e0f. Interconexión de alta disponibilidad
Los puertos e0a, e0b y e0g residen en la red externa. Aunque los puertos e0c a e0f realizan varias funciones diferentes, en conjunto componen la red interna Select. Cuando tomes decisiones de diseño de red, deberías colocar estos puertos en una sola red de capa 2. No hay necesidad de separar estos adaptadores virtuales en diferentes redes.
La relación entre estos puertos y los adaptadores físicos subyacentes se ilustra en la siguiente figura, que muestra un nodo del clúster ONTAP Select en el hipervisor ESXi.

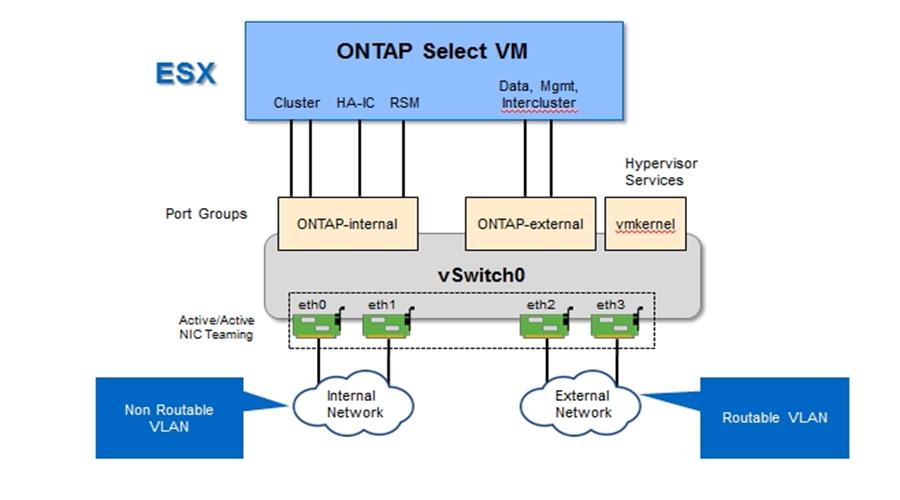

Configuración de red de un solo nodo que forma parte de un clúster de varios nodos de ONTAP Select
Segregar el tráfico interno y externo a través de diferentes NIC físicas evita un acceso insuficiente a los recursos de red, lo que introduce latencias en el sistema. Además, la agregación mediante NIC teaming permite que el nodo del clúster ONTAP Select siga accediendo a la red si falla un solo adaptador de red.
|
|
Tanto el grupo de puertos de red externa como el de red interna contienen los cuatro adaptadores NIC de forma simétrica. Los puertos activos del grupo de puertos de red externa son los puertos en espera en la red interna. A la inversa, los puertos activos del grupo de puertos de red interna son los puertos en espera en el grupo de puertos de red externa. |
Asignación LIF
Con la introducción de los espacios IP, las funciones de puerto de ONTAP han quedado obsoletas. Al igual que los arreglos FAS, los clústeres ONTAP Select contienen tanto un espacio IP predeterminado como un espacio IP de clúster. Al ubicar los puertos de red e0a, e0b y e0g en el espacio IP predeterminado y los puertos e0c y e0d en el espacio IP del clúster, esos puertos básicamente se han aislado para que no alojen LIF que no les corresponden. Los puertos restantes dentro del clúster ONTAP Select se consumen mediante la asignación automática de interfaces que proporcionan servicios internos. No se exponen a través de la consola de ONTAP, como ocurre con las interfaces de RSM y la interconexión de alta disponibilidad.
|
|
No todas las LIF son visibles a través de la consola de comandos de ONTAP. Las interfaces de interconexión de alta disponibilidad y RSM están ocultas para ONTAP y se utilizan internamente para proporcionar sus respectivos servicios. |
Los puertos de red y los LIF se explican detalladamente en las secciones siguientes.
LIF de gestión y datos (e0a, e0b y e0g)
Los puertos e0a, e0b y e0g de ONTAP se delegan como puertos candidatos para LIFs que transportan los siguientes tipos de tráfico:
-
Tráfico de protocolo SAN/NAS (CIFS, NFS e iSCSI)
-
Tráfico de gestión de clúster, nodo y SVM
-
Tráfico entre clústeres (SnapMirror y SnapVault)
|
|
Los LIF de gestión de clúster y nodo se crean automáticamente durante la configuración del clúster de ONTAP Select. Puedes crear los LIF restantes después del despliegue. |
LIF de la red de clúster (e0c, e0d)
Los puertos e0c y e0d de ONTAP se delegan como puertos de origen para interfaces de clúster. En cada nodo del clúster ONTAP Select, se generan automáticamente dos interfaces de clúster durante la configuración de ONTAP usando direcciones IP locales de enlace (169.254.x.x).
|
|
No puedes asignar una dirección IP estática a estas interfaces y no deberías crear interfaces de clúster adicionales. |
El tráfico de red del clúster debe fluir a través de una red de capa 2 de baja latencia y sin enrutamiento. Debido a los requisitos de rendimiento y latencia del clúster, deberías ubicar físicamente el clúster de ONTAP Select en un lugar cercano (por ejemplo, multipack, un solo centro de datos). No se admite la creación de configuraciones de clúster de cuatro, seis, ocho, diez o doce nodos extendidos separando los nodos de alta disponibilidad a través de una WAN o de distancias geográficas significativas. Se admite una configuración extendida de dos nodos con un mediador.
Para más detalles, consulta la sección "Mejores prácticas de HA ampliada de dos nodos (MetroCluster SDS)".
|
|
Para asegurarte del máximo rendimiento para el tráfico de red del clúster, este puerto de red está configurado para usar tramas gigantes (7500 a 9000 MTU). Para el funcionamiento correcto del clúster, verifica que las tramas gigantes estén habilitadas en todos los switches virtuales y físicos ascendentes que proporcionan servicios de red interna a los nodos del clúster ONTAP Select. |
Tráfico de RAID SyncMirror (e0e)
La replicación síncrona de bloques entre nodos asociados en HA se produce utilizando una interfaz de red interna que reside en el puerto de red e0e. Esta funcionalidad se produce automáticamente, utilizando interfaces de red configuradas por ONTAP durante la configuración del clúster y no requiere configuración por parte del administrador.
|
|
El puerto e0e está reservado por ONTAP para el tráfico de replicación interno. Por lo tanto, ni el puerto ni el LIF alojado son visibles en la CLI de ONTAP o en System Manager. Esta interfaz está configurada para usar una dirección IP local de enlace generada automáticamente y no puedes asignar una dirección IP alternativa. Este puerto de red requiere el uso de tramas gigantes (7500 a 9000 MTU). |
Interconexión de alta disponibilidad (e0f)
NetApp FAS utiliza hardware especializado para pasar información entre pares de alta disponibilidad en un clúster ONTAP. Sin embargo, los entornos definidos por software no suelen tener este tipo de equipos disponibles (como InfiniBand o dispositivos iWARP), así que se necesita una solución alternativa. Aunque se consideraron varias posibilidades, los requisitos de ONTAP para el transporte de interconexión exigieron que esta funcionalidad se emulara en software. Como resultado, dentro de un clúster ONTAP Select, la funcionalidad de la interconexión de alta disponibilidad (que tradicionalmente proporcionaba el hardware) se ha diseñado en el sistema operativo, usando Ethernet como mecanismo de transporte.
Cada nodo ONTAP Select está configurado con un puerto de interconexión de alta disponibilidad, e0f. Este puerto aloja la interfaz de red de interconexión de alta disponibilidad, que es responsable de dos funciones principales:
-
Duplicación del contenido de la NVRAM entre pares de HA
-
Envío/recepción de información de estado de HA y mensajes de heartbeat de red entre pares de HA
El tráfico de interconexión de alta disponibilidad fluye a través de este puerto de red utilizando una única interfaz de red mediante la superposición de tramas de acceso remoto directo a memoria (RDMA) dentro de paquetes Ethernet.
|
|
Al igual que el puerto RSM (e0e), ni el puerto físico ni la interfaz de red alojada son visibles para los usuarios desde la CLI de ONTAP o desde System Manager. Como resultado, no puedes modificar la dirección IP de esta interfaz ni cambiar el estado del puerto. Este puerto de red requiere el uso de tramas gigantes (7500 a 9000 MTU). |
