Almacenamiento ONTAP Select: conceptos y características generales
Sugerir cambios
PDF
Descubre los conceptos generales de almacenamiento que se aplican al entorno ONTAP Select antes de explorar los componentes de almacenamiento específicos.
Fases de configuración del almacenamiento
Las principales fases de configuración del almacenamiento host ONTAP Select incluyen las siguientes:
-
Requisitos previos al despliegue
-
Asegúrate de que cada host de hipervisor esté configurado y listo para una implementación de ONTAP Select.
-
La configuración incluye las unidades físicas, los controladores y grupos RAID, las LUN, así como la preparación de red relacionada.
-
Esta configuración se realiza fuera de ONTAP Select.
-
-
Configuración mediante la utilidad de administración del hipervisor
-
Puedes configurar ciertos aspectos del almacenamiento usando la utilidad de administración del hipervisor (por ejemplo, vSphere en un entorno VMware).
-
Esta configuración se realiza fuera de ONTAP Select.
-
-
Configuración mediante la utilidad de administración ONTAP Select Deploy
-
Puedes usar la utilidad de administración Deploy para configurar las estructuras de almacenamiento lógico principales.
-
Esto se realiza de forma explícita mediante comandos de la CLI o automáticamente por la utilidad como parte de una implementación.
-
-
Configuración posterior a la implementación
-
Después de que se complete una implementación de ONTAP Select, puedes configurar el clúster usando la CLI de ONTAP o System Manager.
-
Esta configuración se realiza fuera de ONTAP Select Deploy.
-
Almacenamiento gestionado frente a almacenamiento no gestionado
El almacenamiento al que accede y que controla directamente ONTAP Select es almacenamiento gestionado. Cualquier otro almacenamiento en el mismo host del hipervisor es almacenamiento no gestionado.
Almacenamiento físico homogéneo
Todas las unidades físicas que componen el almacenamiento gestionado ONTAP Select deben ser homogéneas. Es decir, todo el hardware debe ser el mismo en cuanto a las siguientes características:
-
Tipo (SAS, NL-SAS, SATA, SSD)
-
Velocidad (RPM)

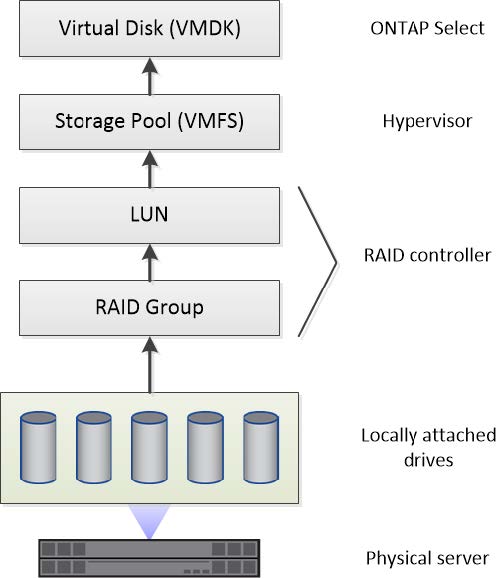

Ilustración del entorno de almacenamiento local
Cada host de hipervisor contiene discos locales y otros componentes de almacenamiento lógico que puede utilizar ONTAP Select. Estos componentes de almacenamiento están organizados en una estructura por capas, desde el disco físico.
Características de los componentes de almacenamiento local
Existen varios conceptos que se aplican a los componentes de almacenamiento local utilizados en un entorno ONTAP Select. Deberías familiarizarte con estos conceptos antes de preparar una implementación de ONTAP Select. Estos conceptos se organizan por categoría: grupos RAID y LUN, grupos de almacenamiento y discos virtuales.
Agrupación de unidades físicas en grupos RAID y LUN
Se pueden conectar localmente uno o más discos físicos al servidor host y ponerlos a disposición de ONTAP Select. Los discos físicos se asignan a grupos RAID, que luego se presentan al sistema operativo del host hipervisor como una o más LUN. Cada LUN se presenta al sistema operativo del host hipervisor como un disco duro físico.
Al configurar un host ONTAP Select, debes tener en cuenta lo siguiente:
-
Todo el almacenamiento gestionado debe ser accesible a través de un único controlador RAID
-
Dependiendo del fabricante, cada controladora RAID admite un número máximo de unidades por grupo RAID
Uno o más grupos RAID
Cada host de ONTAP Select debe tener un único controlador RAID. Deberías crear un único grupo RAID para ONTAP Select. Sin embargo, en ciertas situaciones podrías considerar crear más de un grupo RAID. Consulta "Resumen de las mejores prácticas".
Consideraciones sobre el storage pool
Existen varios aspectos relacionados con los grupos de almacenamiento que debes tener en cuenta al prepararte para implementar ONTAP Select.
|
En un entorno VMware, un grupo de almacenamiento es sinónimo de un almacén de datos VMware. |
Grupos de almacenamiento y LUN
Cada LUN se considera un disco local en el host del hipervisor y puede formar parte de un grupo de almacenamiento. Cada grupo de almacenamiento está formateado con un sistema de archivos que el sistema operativo del host del hipervisor puede utilizar.
Debes asegurarte de que los grupos de almacenamiento se creen correctamente como parte de una implementación de ONTAP Select. Puedes crear un grupo de almacenamiento usando la herramienta de administración del hipervisor. Por ejemplo, con VMware puedes usar el cliente vSphere para crear un grupo de almacenamiento. Luego, el grupo de almacenamiento se pasa a la utilidad de administración ONTAP Select Deploy.
Administra los discos virtuales en ESXi
Existen varios aspectos relacionados con los discos virtuales que debes tener en cuenta al prepararte para implementar ONTAP Select.
Discos virtuales y sistemas de archivos
La máquina virtual ONTAP Select dispone de varias unidades de disco virtual. Cada disco virtual es, en realidad, un archivo alojado en un grupo de almacenamiento y gestionado por el hipervisor. ONTAP Select utiliza varios tipos de discos, principalmente discos del sistema y discos de datos.
También debes tener en cuenta lo siguiente con respecto a los discos virtuales:
-
El grupo de almacenamiento debe estar disponible antes de que se puedan crear los discos virtuales.
-
Los discos virtuales no se pueden crear antes de que se cree la máquina virtual.
-
Debes usar la utilidad de administración ONTAP Select Deploy para crear todos los discos virtuales (es decir, un administrador nunca debe crear un disco virtual fuera de la utilidad Deploy).
Configuración de los discos virtuales
Los discos virtuales son administrados por ONTAP Select. Se crean automáticamente al crear un clúster usando la utilidad de administración Deploy.
Ilustración del entorno de almacenamiento externo en ESXi
La solución ONTAP Select vNAS permite que ONTAP Select utilice almacenes de datos ubicados en almacenamiento externo al host del hipervisor. Se puede acceder a los almacenes de datos a través de la red mediante VMware vSAN o directamente en una matriz de almacenamiento externa.
ONTAP Select se puede configurar para usar los siguientes tipos de almacenes de datos de red de VMware ESXi que son externos al host del hipervisor:
-
vSAN (Virtual SAN)
-
VMFS
-
NFS
almacenes de datos vSAN

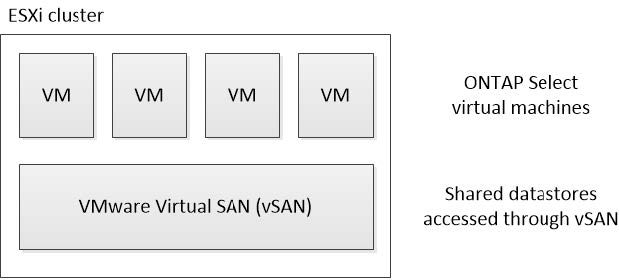

Cada host ESXi puede tener uno o más almacenes de datos VMFS locales. Normalmente estos almacenes solo son accesibles para el host local. Sin embargo, VMware vSAN permite que cada uno de los hosts en un clúster ESXi comparta todos los almacenes de datos del clúster como si fueran locales. La siguiente figura ilustra cómo vSAN crea un conjunto de almacenes de datos que se comparten entre los hosts del clúster ESXi.
Almacén de datos VMFS en una matriz de almacenamiento externa

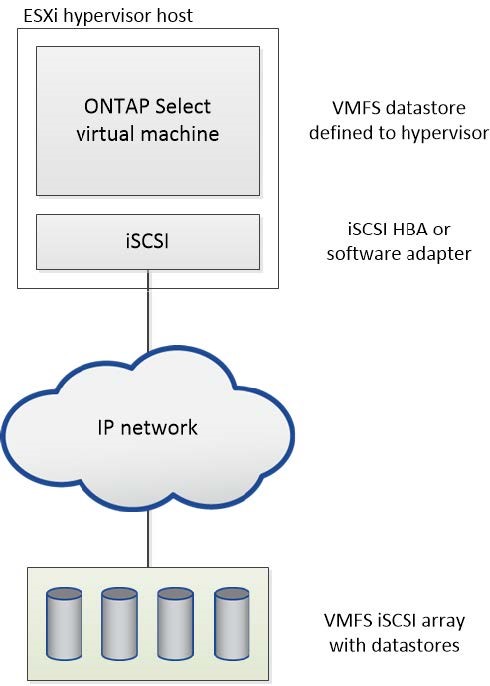

Puedes crear un almacén de datos VMFS en una matriz de almacenamiento externa. El almacenamiento se accede mediante uno de varios protocolos de red diferentes. La siguiente figura ilustra un almacén de datos VMFS en una matriz de almacenamiento externa al que se accede mediante el protocolo iSCSI.
|
|
ONTAP Select es compatible con todas las matrices de almacenamiento externo descritas en la documentación de compatibilidad de VMware Storage/SAN, incluidas iSCSI, Fiber Channel y Fiber Channel over Ethernet. |
Almacén de datos NFS en una matriz de almacenamiento externa

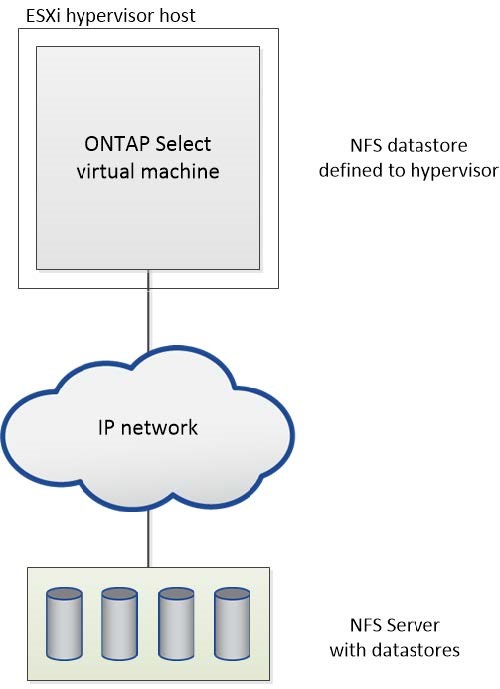

Puedes crear un almacén de datos NFS ubicado en una matriz de almacenamiento externa. El almacenamiento se accede mediante el protocolo de red NFS. La siguiente figura ilustra un almacén de datos NFS en almacenamiento externo al que se accede a través del servidor NFS appliance.
