Protección fan-out en las herramientas ONTAP

Colaboradores netapp-revathid
PDF

En un escenario de protección fan-out, el grupo de consistencia cuenta con doble protección: una relación síncrona con el primer clúster ONTAP de destino y una relación asíncrona con el segundo clúster ONTAP de destino. Los flujos de trabajo de crear, editar y eliminar SnapMirror active sync protection mantienen la protección síncrona. Los flujos de trabajo de conmutación por error y reprotección del dispositivo VMware Live Site Recovery mantienen la protección asíncrona.

Nota La salida en abanico no es compatible para los usuarios de SVM.

Para configurar la protección contra la dispersión, haz peer entre los tres clústeres de los sitios y las SVM.

Ejemplo:

Si

entonces

  • El grupo de consistencia de origen está en el clúster c1 y la SVM svm1

  • El primer grupo de consistencia de destino está en el clúster c2 y en la SVM svm2 y

  • El segundo grupo de consistencia de destino está en el clúster c3 y la SVM svm3

  • La conexión entre clústeres en el clúster ONTAP de origen será (C1, C2) y (C1, C3).

  • La conexión entre clústeres en el primer clúster ONTAP de destino será (C2, C1) y (C2, C3) y

  • La conexión entre clústeres en el segundo clúster ONTAP de destino será (C3, C1) y (C3, C2).

  • El emparejamiento de SVM en el SVM de origen será (svm1, svm2) y (svm1, svm3).

  • Las relaciones de emparejamiento de SVM en el primer SVM de destino serán (svm2, svm1) y (svm2, svm3) y

  • El emparejamiento de SVM en el segundo SVM de destino será (svm3, svm1) y (svm3, svm2).

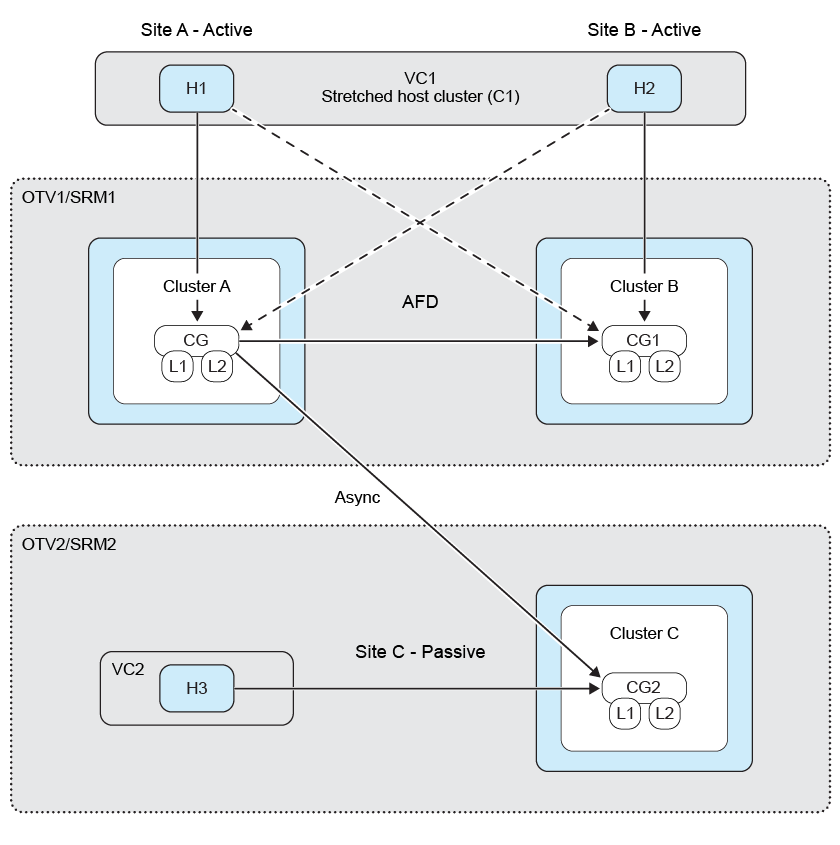

El siguiente diagrama muestra la configuración de protección fan-out: Configuración de la protección fan-out Relación de protección fan-out

Pasos

  1. Selecciona un nuevo almacén de datos de marcador de posición. Los criterios de selección del almacén de datos de marcador de posición para la protección por fases son:

    • No coloques el almacén de datos de lugar reservado en el clúster de hosts que estás protegiendo.

    • Si necesitas incluir el almacén de datos de marcador de posición en el clúster de host, agrégalo al dispositivo VMware Live Site Recovery antes de configurar la protección de sincronización activa SnapMirror. Con esta configuración, puedes dejar el almacén de datos de marcador de posición fuera de la protección.

      Para más información, consulta "Selecciona un almacén de datos provisional"

  2. Agrega los datastores a la protección del clúster de hosts siguiendo "Modificar el clúster de hosts protegidos". Agrega ambos tipos de políticas: asíncronas y síncronas.
