Comment les différents types de politiques QoS sont affichés dans les graphiques de débit
Suggérer des modifications
PDF
Vous pouvez afficher les paramètres de stratégie de qualité de service (QoS) définis par ONTAP qui ont été appliqués à un volume ou à un LUN dans les graphiques Performance Explorer et Workload Analysis IOPS, IOPS/To et Mo/s. Les informations affichées dans les graphiques sont différentes selon le type de politique QoS appliquée à la charge de travail.
Un paramètre de débit maximal (ou « pic ») définit le débit maximal que la charge de travail peut consommer et limite ainsi l'impact sur les charges de travail concurrentes pour les ressources système. Un paramètre de débit minimum (ou « attendu ») définit le débit minimum qui doit être disponible pour la charge de travail afin qu'une charge de travail critique atteigne les objectifs de débit minimum, quelle que soit la demande des charges de travail concurrentes.
Les politiques QoS partagées et non partagées pour les IOPS et les Mo/s utilisent les termes « minimum » et « maximum » pour définir le plancher et le plafond. Les politiques QoS adaptatives pour IOPS/TB, qui ont été introduites dans ONTAP 9.3, utilisent les termes « attendu » et « pic » pour définir le plancher et le plafond.
Bien ONTAP vous permette de créer ces deux types de politiques QoS, selon la manière dont elles sont appliquées aux charges de travail, il existe trois manières d'afficher la politique QoS dans les graphiques de performances.
| Type de politique | Fonctionnalité | Indicateur dans l'interface Unified Manager |
|---|---|---|
Politique de QoS partagée attribuée à une seule charge de travail ou politique de QoS non partagée attribuée à une seule charge de travail ou à plusieurs charges de travail |
Chaque charge de travail peut consommer le paramètre de débit spécifié |
Affiche « (QoS) » |
Politique partagée QoS attribuée à plusieurs charges de travail |
Toutes les charges de travail partagent le paramètre de débit spécifié |
Affiche « (QoS partagé) » |
Politique de qualité de service adaptative attribuée à une ou plusieurs charges de travail |
Chaque charge de travail peut consommer le paramètre de débit spécifié |
Affiche « (QoS Adaptive) » |

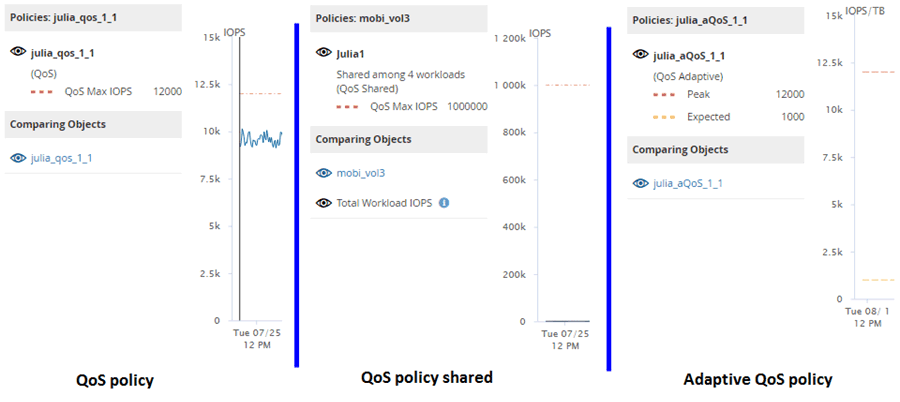

La figure suivante montre un exemple de la manière dont les trois options sont affichées dans les graphiques de compteurs.
Lorsqu'une politique QoS normale définie dans IOPS apparaît dans le graphique IOPS/TB pour une charge de travail, ONTAP convertit la valeur IOPS en valeur IOPS/TB et Unified Manager affiche cette politique dans le graphique IOPS/TB avec le texte « QoS, défini dans IOPS ».
Lorsqu'une stratégie QoS adaptative définie dans IOPS/TB apparaît dans le graphique IOPS pour une charge de travail, ONTAP convertit la valeur IOPS/TB en valeur IOPS et Unified Manager affiche cette stratégie dans le graphique IOPS avec le texte « QoS adaptative - Utilisée, définie dans IOPS/TB » ou « QoS adaptative - Allouée, définie dans IOPS/TB » selon la configuration du paramètre d'allocation IOPS de pointe. Lorsque le paramètre d'allocation est défini sur « espace alloué », le pic d'IOPS est calculé en fonction de la taille du volume. Lorsque le paramètre d'allocation est défini sur « used-space », le pic d'IOPS est calculé en fonction de la quantité de données stockées dans le volume, en tenant compte de l'efficacité du stockage.
|
Le graphique IOPS/To affiche les données de performances uniquement lorsque la capacité logique utilisée par le volume est supérieure ou égale à 128 Go. Les écarts sont affichés dans le graphique lorsque la capacité utilisée tombe en dessous de 128 Go pendant la période sélectionnée. |
