La page Résumé affiche des graphiques de compteurs contenant des détails sur les événements et les performances par objet pour la période de 72 heures précédente. Ces données ne sont pas actualisées automatiquement, mais sont à jour lors du dernier chargement de la page. Les graphiques de la page Résumé répondent à la question Dois-je chercher plus loin ?
Graphiques et statistiques de compteurs
Les graphiques récapitulatifs fournissent un aperçu rapide et de haut niveau pour la dernière période de 72 heures et vous aident à identifier les problèmes éventuels qui nécessitent une enquête plus approfondie.
Les statistiques du compteur de la page récapitulative sont affichées sous forme de graphiques.
Vous pouvez positionner votre curseur sur la ligne de tendance d'un graphique pour afficher les valeurs du compteur à un moment donné. Les graphiques récapitulatifs affichent également le nombre total d'événements critiques et d'avertissement actifs pour la période de 72 heures précédente pour les compteurs suivants :
-
Latence
Temps de réponse moyen pour toutes les demandes d'E/S ; exprimé en millisecondes par opération.
Affiché pour tous les types d'objets.
-
IOPS
Vitesse de fonctionnement moyenne ; exprimée en opérations d'entrée/sortie par seconde.
Affiché pour tous les types d'objets.
-
Mo/s
Débit moyen ; exprimé en mégaoctets par seconde.
Affiché pour tous les types d'objets.
-
Capacité de performance utilisée
Pourcentage de capacité de performance consommée par un nœud ou un agrégat.
Affiché uniquement pour les nœuds et les agrégats.
-
Utilisation
Pourcentage d'utilisation de l'objet pour les nœuds et les agrégats, ou utilisation de la bande passante pour les ports.
Affiché uniquement pour les nœuds, les agrégats et les ports.
Positionner le curseur sur le nombre d'événements pour les événements actifs affiche le type et le nombre d'événements. Les événements critiques sont affichés en rouge (
), et les événements d'avertissement sont affichés en jaune (
).
Le nombre en haut à droite du graphique dans la barre grise est la valeur moyenne de la dernière période de 72 heures. Les chiffres affichés en bas et en haut du graphique de tendance sont les valeurs minimales et maximales pour la dernière période de 72 heures. La barre grise sous le graphique contient le nombre d'événements actifs (nouveaux et reconnus) et d'événements obsolètes de la dernière période de 72 heures.
-
Graphique du compteur de latence
Le graphique du compteur de latence fournit un aperçu de haut niveau de la latence de l'objet pour la période de 72 heures précédente. La latence fait référence au temps de réponse moyen pour toutes les demandes d'E/S ; exprimé en millisecondes par opération, le temps de service, le temps d'attente ou les deux subis par un paquet de données ou un bloc dans le composant de stockage de cluster considéré.
Haut (valeur du compteur) : Le nombre dans l'en-tête affiche la moyenne de la période de 72 heures précédente.
Milieu (graphique des performances) : le nombre en bas du graphique affiche la latence la plus faible et le nombre en haut du graphique affiche la latence la plus élevée pour la période de 72 heures précédente. Placez votre curseur sur la ligne de tendance du graphique pour afficher la valeur de latence pour une durée spécifique.
En bas (événements) : Au survol, la fenêtre contextuelle affiche les détails des événements. Cliquez sur le lien Événements actifs sous le graphique pour accéder à la page Inventaire des événements afin d'afficher les détails complets de l'événement.
-

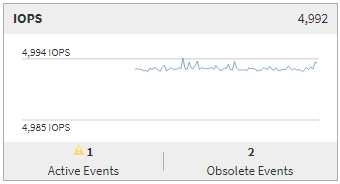

Graphique du compteur IOPS
Le graphique du compteur IOPS fournit un aperçu de haut niveau de l'état des IOPS de l'objet pour la période de 72 heures précédente. Les IOPS indiquent la vitesse du système de stockage en nombre d'opérations d'entrée/sortie par seconde.
Haut (valeur du compteur) : Le nombre dans l'en-tête affiche la moyenne de la période de 72 heures précédente.
Milieu (graphique de performances) : le nombre en bas du graphique affiche les IOPS les plus faibles et le nombre en haut du graphique affiche les IOPS les plus élevées pour la période de 72 heures précédente. Placez votre curseur sur la ligne de tendance du graphique pour afficher la valeur IOPS pour une période spécifique.
En bas (événements) : Au survol, la fenêtre contextuelle affiche les détails des événements. Cliquez sur le lien Événements actifs sous le graphique pour accéder à la page Inventaire des événements afin d'afficher les détails complets de l'événement.
-
Graphique du compteur MB/s
Le graphique du compteur MB/s affiche les performances MB/s de l'objet et indique la quantité de données transférées vers et depuis l'objet en mégaoctets par seconde. Le graphique du compteur MB/s fournit un aperçu de haut niveau de l'état de santé MB/s de l'objet pour la période de 72 heures précédente.
Haut (valeur du compteur) : Le nombre dans l'en-tête affiche le nombre moyen de Mo/s pour la période de 72 heures précédente.
Milieu (graphique de performances) : la valeur en bas du graphique affiche le nombre le plus bas de Mo/s, et la valeur en haut du graphique affiche le nombre le plus élevé de Mo/s pour la période de 72 heures précédente. Placez votre curseur sur la ligne de tendance du graphique pour afficher la valeur MB/s pour une période donnée.
En bas (événements) : Au survol, la fenêtre contextuelle affiche les détails des événements. Cliquez sur le lien Événements actifs sous le graphique pour accéder à la page Inventaire des événements afin d'afficher les détails complets de l'événement.
-
Tableau des compteurs de capacité de performance utilisés
Le graphique du compteur Capacité de performance utilisée affiche le pourcentage de capacité de performance consommée par l'objet.
Haut (valeur du compteur) : Le nombre dans l'en-tête affiche la capacité de performance moyenne utilisée pour la période de 72 heures précédente.
Milieu (graphique de performances) : la valeur en bas du graphique affiche le pourcentage de capacité de performances utilisée le plus bas, et la valeur en haut du graphique affiche le pourcentage de capacité de performances utilisée le plus élevé pour la période de 72 heures précédente. Placez votre curseur sur la ligne de tendance du graphique pour afficher la valeur de capacité de performance utilisée pendant une période donnée.
En bas (événements) : Au survol, la fenêtre contextuelle affiche les détails des événements. Cliquez sur le lien Événements actifs sous le graphique pour accéder à la page Inventaire des événements afin d'afficher les détails complets de l'événement.
-
Tableau des compteurs d'utilisation
Le graphique du compteur d'utilisation affiche le pourcentage d'utilisation de l'objet. Le graphique du compteur d'utilisation fournit un aperçu de haut niveau du pourcentage d'utilisation de l'objet ou de la bande passante pour la période de 72 heures précédente.
Haut (valeur du compteur) : Le nombre dans l'en-tête affiche le pourcentage d'utilisation moyen pour la période de 72 heures précédente.
Milieu (graphique de performances) : la valeur en bas du graphique affiche le pourcentage d'utilisation le plus bas et la valeur en haut du graphique affiche le pourcentage d'utilisation le plus élevé pour la période de 72 heures précédente. Placez votre curseur sur la ligne de tendance du graphique pour afficher la valeur d'utilisation pour une période spécifique.
En bas (événements) : Au survol, la fenêtre contextuelle affiche les détails des événements. Cliquez sur le lien Événements actifs sous le graphique pour accéder à la page Inventaire des événements afin d'afficher les détails complets de l'événement.
Événements
Le tableau de l'historique des événements, le cas échéant, répertorie les événements les plus récents survenus sur cet objet. Cliquer sur le nom de l’événement affiche les détails de l’événement sur la page Détails de l’événement.
