Surveiller l'infrastructure virtuelle VMware

PDF

Active IQ Unified Manager offre une visibilité sur les machines virtuelles (VM) de votre infrastructure virtuelle et permet de surveiller et de résoudre les problèmes de stockage et de performances dans votre environnement virtuel. Vous pouvez utiliser cette fonctionnalité pour déterminer les problèmes de latence dans votre environnement de stockage ou lorsqu'un événement de performances est signalé sur votre vCenter Server.

Un déploiement d’infrastructure virtuelle typique sur ONTAP comporte divers composants répartis sur les couches de calcul, de réseau et de stockage. Tout retard de performance dans une application VM peut se produire en raison d’une combinaison de latences rencontrées par les différents composants au niveau des couches respectives. Cette fonctionnalité est utile pour les administrateurs de stockage et de vCenter Server et les généralistes informatiques qui ont besoin d'analyser un problème de performances dans un environnement virtuel et de comprendre dans quel composant le problème s'est produit.

Vous pouvez désormais accéder au serveur vCenter à partir du menu vCenter de la section VMware. La vue d'ensemble de chaque machine virtuelle répertoriée comporte le lien VCENTER SERVER dans la VUE TOPOLOGIE qui lance vCenter Server dans un nouveau navigateur. Vous pouvez également utiliser le bouton Développer la topologie pour lancer vCenter Server et cliquer sur le bouton Afficher dans vCenter pour afficher les banques de données dans vCenter Server.

Unified Manager présente le sous-système sous-jacent d'un environnement virtuel dans une vue topologique pour déterminer si un problème de latence s'est produit dans le nœud de calcul, le réseau ou le stockage. La vue met également en évidence l’objet spécifique qui provoque le retard de performance pour prendre des mesures correctives et résoudre le problème sous-jacent.

Une infrastructure virtuelle déployée sur le stockage ONTAP comprend les objets suivants :

  • vCenter Server : un plan de contrôle centralisé pour la gestion des machines virtuelles VMware, des hôtes ESXi et de tous les composants associés dans un environnement virtuel. Pour plus d'informations sur vCenter Server, consultez la documentation VMware.

  • Hôte : un système physique ou virtuel qui exécute ESXi, le logiciel de virtualisation de VMware, et héberge la machine virtuelle.

  • Banque de données : les banques de données sont des objets de stockage virtuels connectés aux hôtes ESXi. Les magasins de données sont des entités de stockage gérables d' ONTAP, telles que des LUN ou des volumes, utilisées comme référentiel pour les fichiers de machine virtuelle, tels que les fichiers journaux, les scripts, les fichiers de configuration et les disques virtuels. Ils sont connectés aux hôtes de l'environnement via une connexion réseau SAN ou IP. Les banques de données en dehors d' ONTAP qui sont mappées à vCenter Server ne sont pas prises en charge ou affichées sur Unified Manager.

  • VM : une machine virtuelle VMware.

  • Disques virtuels : les disques virtuels sur les banques de données appartenant aux machines virtuelles qui ont une extension comme VMDK. Les données d’un disque virtuel sont stockées sur le VMDK correspondant.

  • VMDK : un disque de machine virtuelle sur le magasin de données qui fournit un espace de stockage pour les disques virtuels. Pour chaque disque virtuel, il existe un VMDK correspondant.

Ces objets sont représentés dans une vue de topologie VM.

Virtualisation VMware sur ONTAP

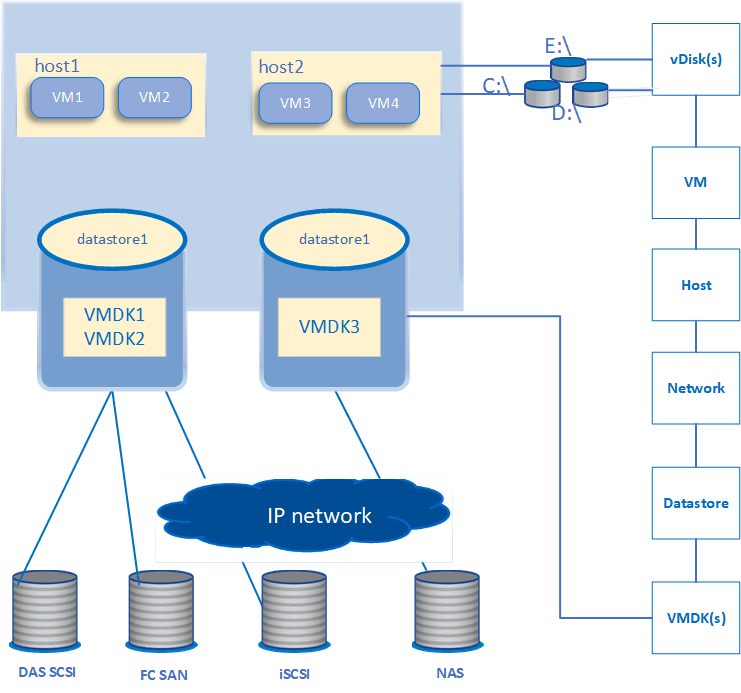

déploiement de machines virtuelles

Flux de travail utilisateur

Le diagramme suivant présente un cas d’utilisation typique de la vue topologique de la machine virtuelle :

flux de travail de la machine virtuelle

Ce qui n'est pas pris en charge

  • Les banques de données situées en dehors d' ONTAP et mappées aux instances de vCenter Server ne sont pas prises en charge sur Unified Manager. Les machines virtuelles dotées de disques virtuels sur ces banques de données ne sont pas non plus prises en charge.

  • Une banque de données qui s'étend sur plusieurs LUN n'est pas prise en charge.

  • Les banques de données utilisant la traduction d'adresses réseau (NAT) pour le mappage des données LIF (point de terminaison d'accès) ne sont pas prises en charge.

  • L'exportation de volumes ou de LUN en tant que banques de données sur différents clusters avec les mêmes adresses IP dans une configuration à plusieurs LIF n'est pas prise en charge car Unified Manager n'est pas en mesure d'identifier quelle banque de données appartient à quel cluster.

    Exemple : supposons que le cluster A possède un magasin de données A. Le magasin de données A est exporté via le LIF de données avec la même adresse IP xxxx et la VM A est créée sur ce magasin de données. De même, le cluster B possède le datastore B. Le datastore B est exporté via les données LIF avec la même adresse IP xxxx et la VM B est créée sur le datastore B. UM ne pourra ni mapper le datastore A pour la topologie de la VM A au volume/LUN ONTAP correspondant, ni mapper la VM B.

  • Seuls les volumes NAS et SAN (iSCSI et FCP pour VMFS) sont pris en charge en tant que banques de données ; les volumes virtuels (vVols) ne sont pas pris en charge.

  • Seuls les disques virtuels iSCSI sont pris en charge. Les disques virtuels de types NVMe et SATA ne sont pas pris en charge.

  • Les vues ne permettent pas de générer des rapports permettant d'analyser les performances des différents composants.

  • Pour la configuration de reprise après sinistre (DR) de la machine virtuelle de stockage (VM de stockage) prise en charge uniquement pour l'infrastructure virtuelle sur Unified Manager, la configuration doit être modifiée manuellement dans vCenter Server pour pointer vers les LUN actifs dans les scénarios de basculement et de retour arrière. Sans intervention manuelle, leurs banques de données deviennent inaccessibles.
