Intégration SnapCenter pour IBM DB2 Database
Suggérer des modifications
PDF
Ce document décrit les caractéristiques d'intégration de SnapCenter pour la base de données IBM DB2 utilisée dans un environnement SAP.
Introduction
Ce document ne doit pas être une description détaillée de la configuration de l'environnement complet, mais il couvre les concepts et les détails pertinents relatifs aux éléments suivants :
-
Exemple de présentation de la configuration
-
Présentation de l'échantillon
-
Protéger la base de données DB2
-
Restaurez et restaurez la base de données DB2
Auteur: Michael Schlosser, NetApp
Exemple de présentation de la configuration

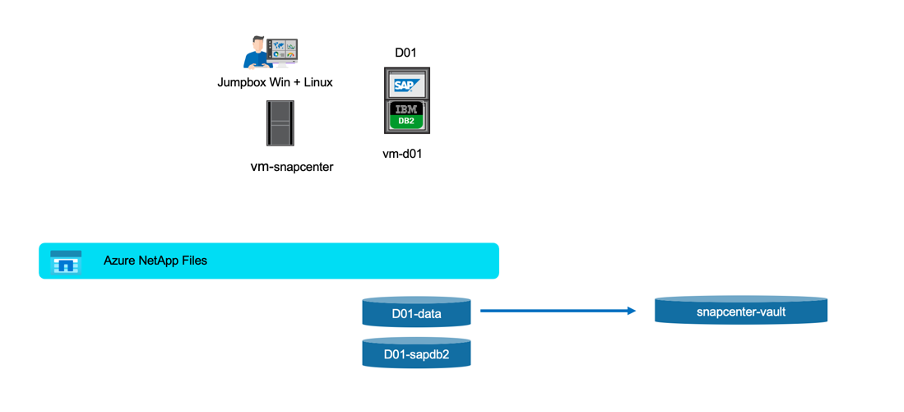

Exemple d'implémentation pour le plug-in DB2 SnapCenter pour un système SAP s'exécutant sur la plateforme Azure.
|
Cette implémentation décrit la configuration de volume minimale requise. |
Vous pouvez également utiliser la structure de volume décrite dans cette "Blog de la communauté technique MS"section.
Environnement de démonstration
Versions logicielles
| Logiciel | Version |
|---|---|
Linux |
SLES POUR SAP 15 SP5 |
SAP |
SAP NetWeaver 7.5 |
DB2 |
10.5.0.7 |
SnapCenter |
6,1 |
Conception de volumes DB2
Vous devez utiliser la mise en page de volume minimum suivante pour activer la sauvegarde/restauration et le clonage des cas d'utilisation de la base de données DB2. L'exemple de configuration utilise <SID>: D01.
| Nom du volume | Répertoire (qtree) sur le volume | Point de montage sur le serveur | Commentaire |
|---|---|---|---|
<SID>-sapdb2 |
db2 |
/db2 |
|
/db2/<SID> |
Répertoire parent pour les fichiers liés à DB2 |
||
/db2/<sid> |
Répertoire personnel de l'utilisateur <sid> et du logiciel DB2 |
||
/db2/<SID>/db2dump |
Journaux de diagnostic DB2 et fichiers de vidage |
||
/db2/<SID>/backup |
Emplacement de sauvegarde (peut être placé sur un volume différent) |
||
/db2/<SID>/log_arch |
Journaux de rétablissement hors ligne (peut être placé sur un autre volume ; l'instantané sera déclenché) |
||
/db2/<SID>/log_dir |
Journaux de rétablissement en ligne (peut être placé sur un autre volume ; l'instantané sera déclenché) |
||
<sid>, choix |
/home/<sid> |
Répertoire personnel de l'utilisateur <sid> |
|
<sid> |
/home/<sid> |
Répertoire personnel de l'utilisateur <sid> |
|
usrsaptrans |
/usr/sap/trans |
Répertoire de transport |
|
<SID> |
/Usr/sap/<SID> |
Usr sap |
|
<SID> |
/Sapmnt/<SID> |
Directeur de SAP GlobalHost |
|
Données-<SID> |
sapdata1 |
/db2/<SID>/sapdata1 |
Données de BASE de données |
sapdata2 |
/db2/<SID>/sapdata2 |
Données de BASE de données |
|
sapdata3 |
/db2/<SID>/sapdata3 |
Données de BASE de données |
|
sapdata4 |
/db2/<SID>/sapdata4 |
Données de BASE de données |
|
saptmp1 |
/db2/<SID>/saptmp1 |
Fichiers DB Temp |
|
saptmp2 |
/db2/<SID>/saptmp2 |
Fichiers DB Temp |
|
saptmp3 |
/db2/<SID>/saptmp3 |
Fichiers DB Temp |
|
saptmp4 |
/db2/<SID>/saptmp4 |
Fichiers DB Temp |
|
<sid> |
/db2/<SID>/<sid> |
Fichiers d'instance |
Comme la découverte automatique est activée par défaut pour le plug-in DB2, un snapshot est créé pour les volumes correspondant aux chemins de fichier suivants.
Étapes pour protéger la base de données D01
-
Vérifiez la distribution du fichier, en fonction de la disposition de l'échantillon
-
Vérifier les prérequis pour l'hôte (vm-d01)
-
Vérifier les prérequis pour la base de données (D01)
-
Déployer/installer l'agent SnapCenter sur l'hôte (vm-d01)
-
Créer une configuration de ressource d'instance SnapCenter
Conditions préalables sur l'hôte
Vous trouverez des informations plus récentes à l'adresse suivante :
Avant d'ajouter un hôte et d'installer le package de plug-ins pour Linux, vous devez remplir toutes les conditions requises.
-
Si vous utilisez iSCSI, le service iSCSI doit être en cours d'exécution.
-
Vous pouvez utiliser l'authentification basée sur un mot de passe pour l'utilisateur root ou non root ou l'authentification basée sur une clé SSH.
-
Le plug-in SnapCenter pour systèmes de fichiers Unix peut être installé par un utilisateur non root. Cependant, vous devez configurer les privilèges sudo pour que l'utilisateur non-root installe et démarre le processus de plug-in. Après l'installation du plug-in, les processus s'exécutent en tant qu'utilisateur non-racine efficace.
-
Créez des informations d'identification avec le mode d'authentification Linux pour l'utilisateur d'installation.
-
Vous devez avoir installé Java 11 sur votre hôte Linux.
-
Assurez-vous d'avoir installé uniquement l'édition certifiée de JAVA 11 sur l'hôte Linux
-
Pour plus d'informations sur le téléchargement de JAVA, reportez-vous à la section : Téléchargements Java pour tous les systèmes d'exploitation
-
Vous devez avoir bash comme shell par défaut pour l'installation du plug-in.
Conditions requises pour la base de données : activez la journalisation et les sauvegardes
|
|
pour activer les journaux hors ligne, une sauvegarde complète hors ligne de la base de données est requise. En général, il est déjà activé pour les systèmes de production. |
-
Créer des répertoires pour la sauvegarde et log_arch (/db2/D01/backup, /sybase/D01/log_arch)
-
Activer logarchmeth1 (en tant qu'utilisateur OS db2d01)
-
db2 update db cfg pour D01 avec logarchmeth1 DISK:/db2/D01/log_arch/
-
-
Créer une sauvegarde hors ligne (en tant qu'utilisateur système d'exploitation db2d01)
-
force db2stop
-
db2start admin mode accès restreint
-
db2 Backup db D01 vers /db2/D01/backup
-
db2 Active db D01
-
Déployez l'agent SnapCenter sur l'hôte vm-d01
Pour plus d'informations, consultez le "Documentation SnapCenter".

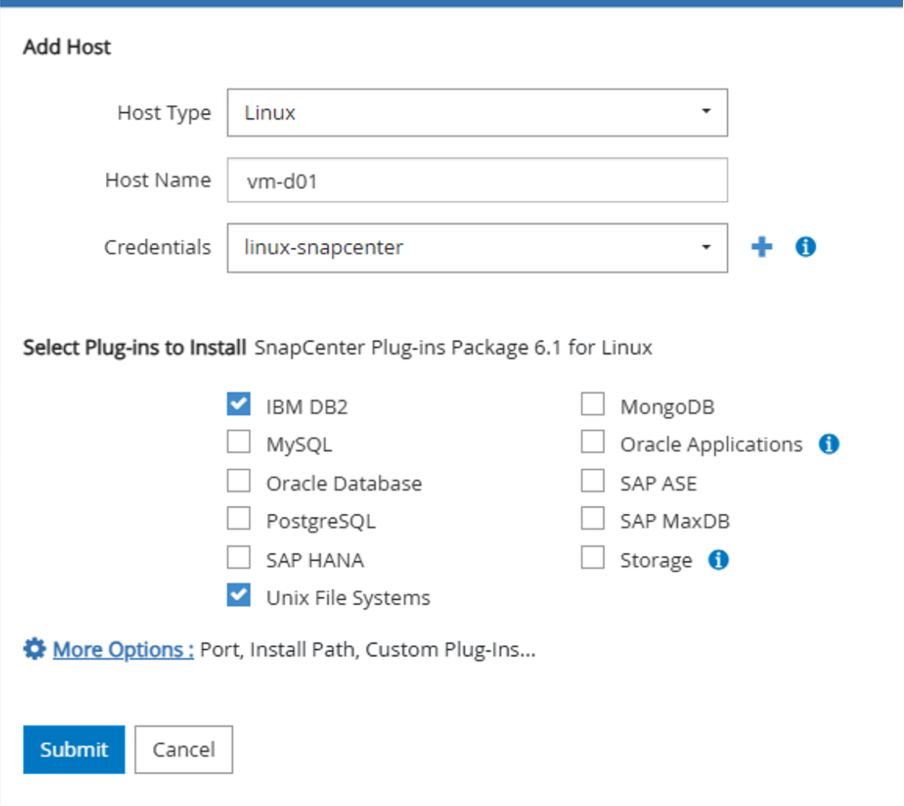

Sélectionnez IBM DB2 et Unix File Systems Plugins.
|
|
Après l'installation, une découverte des bases de données sur l'hôte est déclenchée. |
Créer une configuration de ressource pour la base de données D01

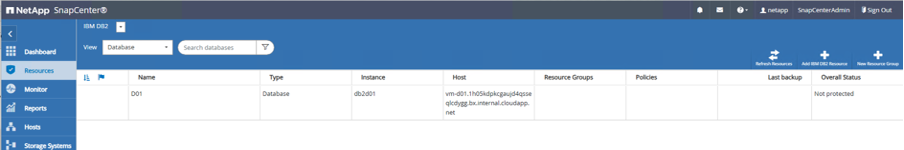

Sélectionnez ressource découverte D01

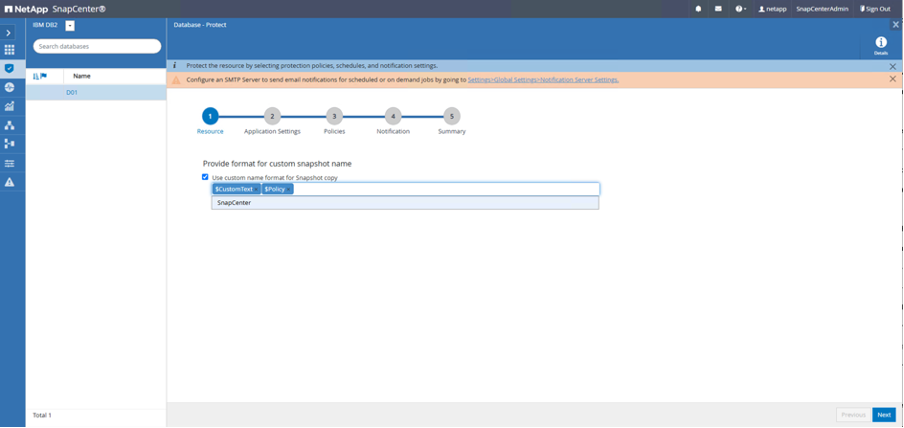

Configurer le nom du snapshot
Aucun paramètre d'application spécifique n'est requis. Configurez les paramètres de stratégie et de notification selon les besoins.
Et terminez la configuration.
Séquence de récupération du système D01
-
Arrêt du système SAP D01 (y compris la base de données)
-
Restaurer la sauvegarde SnapCenter (volume D01-data)
-
Démontez Filesystems
-
Restaurer le volume
-
Monter les systèmes de fichiers
-
Base de données init en tant que base de données miroir
-
-
Restaurer la base de données D01 (à l'aide de db2 rollforward)
-
Démarrez SAP System D01
Restaurer la base de données D01
-
Arrêter SAP System + DB D01 sur l'hôte vm-d01
-
Utilisateur d01adm : stopsap
-
-
Restaurer la sauvegarde
-
Interface graphique SnapCenter : sélectionnez la sauvegarde requise pour la restauration
-
Pour le déploiement d'ANF : seule une ressource complète est disponible
-
Le résumé s'affiche et avec Terminer, la restauration réelle démarre.
|
|
“Db2inidb D01 en tant que miroir” fait partie du workflow de restauration SnapCenter. |
-
Vérifier l'état de la restauration de la base de données D01 (en tant qu'utilisateur db2d01)
-
État de la requête db2 rollforward db D01
-
-
Restaurer la base de données selon les besoins – une restauration sans objet est en effet mise en place (sous la forme de l'utilisateur db2d01)
-
db2 fait un transfert aval de la base de données D01 à la fin des journaux
-
-
Arrêter la récupération de la base de données et la base de données en ligne D01 (en tant qu'utilisateur db2d01)
-
db2 rollforward db D01 stop
-
-
Démarrer le système SAP (en tant qu'utilisateur d01adm)
-
startsap
-
Informations supplémentaires et historique des versions
Les démonstrations recodées suivantes sont disponibles pour prendre en charge la documentation.
Pour en savoir plus sur les informations données dans ce livre blanc, consultez ces documents et/ou sites web :
-
SAP Notes (connexion requise)
-
83000 - DB2/390 : options de sauvegarde et de restauration : https://me.sap.com/notes/83000
-
594301 - DB6 : Outils d'administration et miroir divisé : https://me.sap.com/notes/594301
-
-
Documentation des produits NetApp : https://www.netapp.com/support-and-training/documentation/
Historique des versions
| Version | Date | Historique de la version du document |
|---|---|---|
Version 1.0 |
Avril 2025 |
Version initiale – sauvegarde/restauration de la base de données DB2 |
